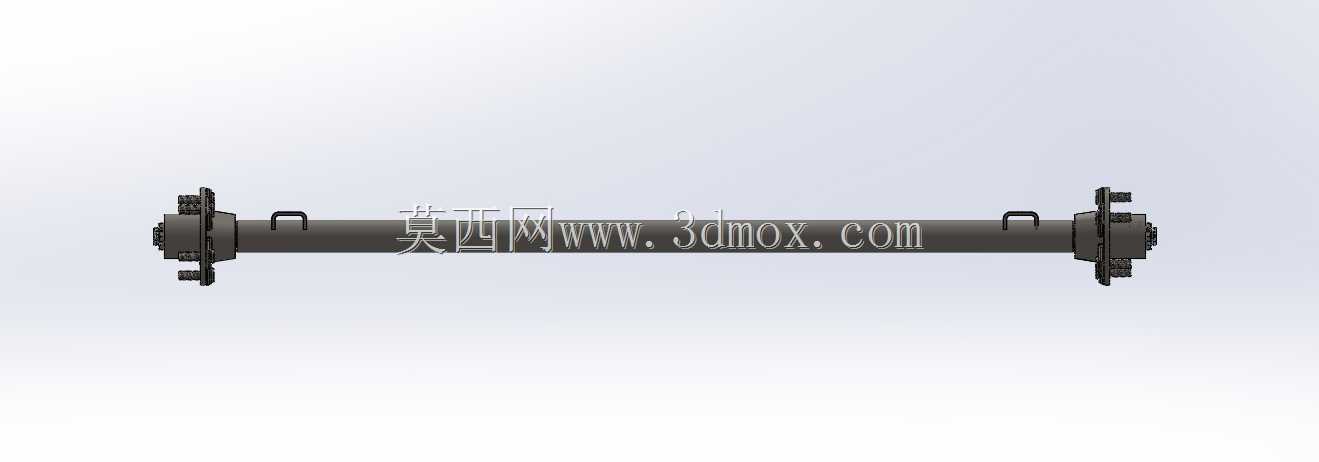

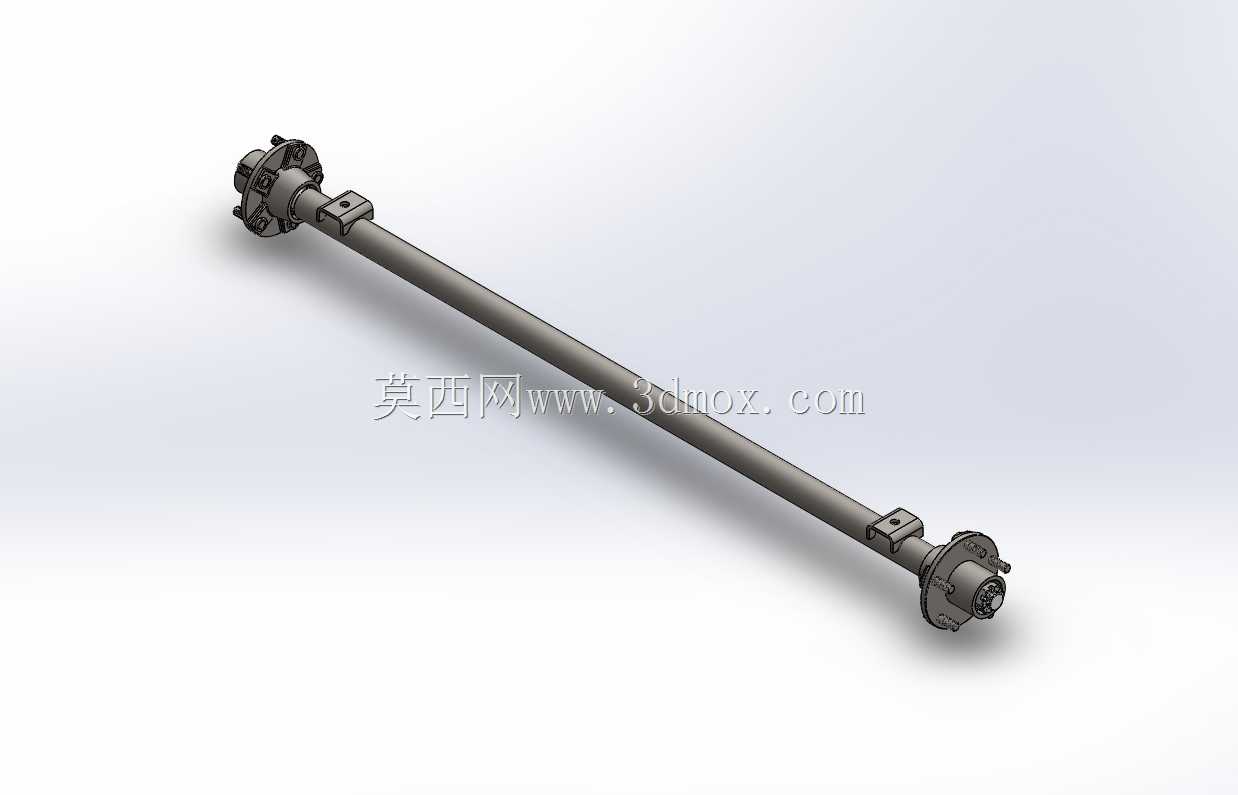

带惰轮轴的1300mm规格拖车轮轴结构

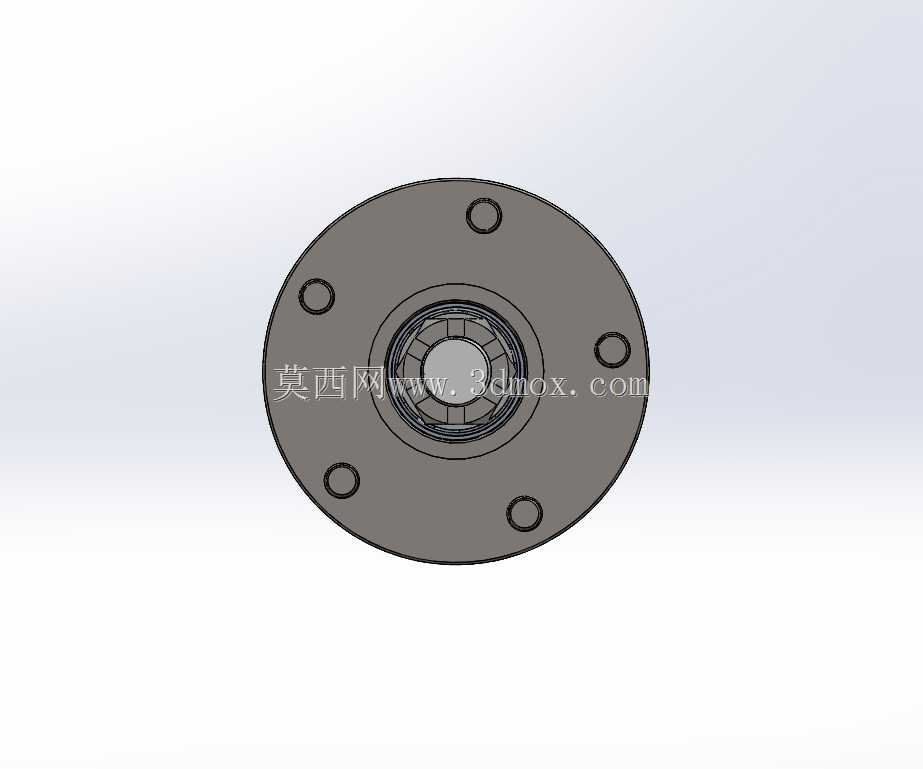

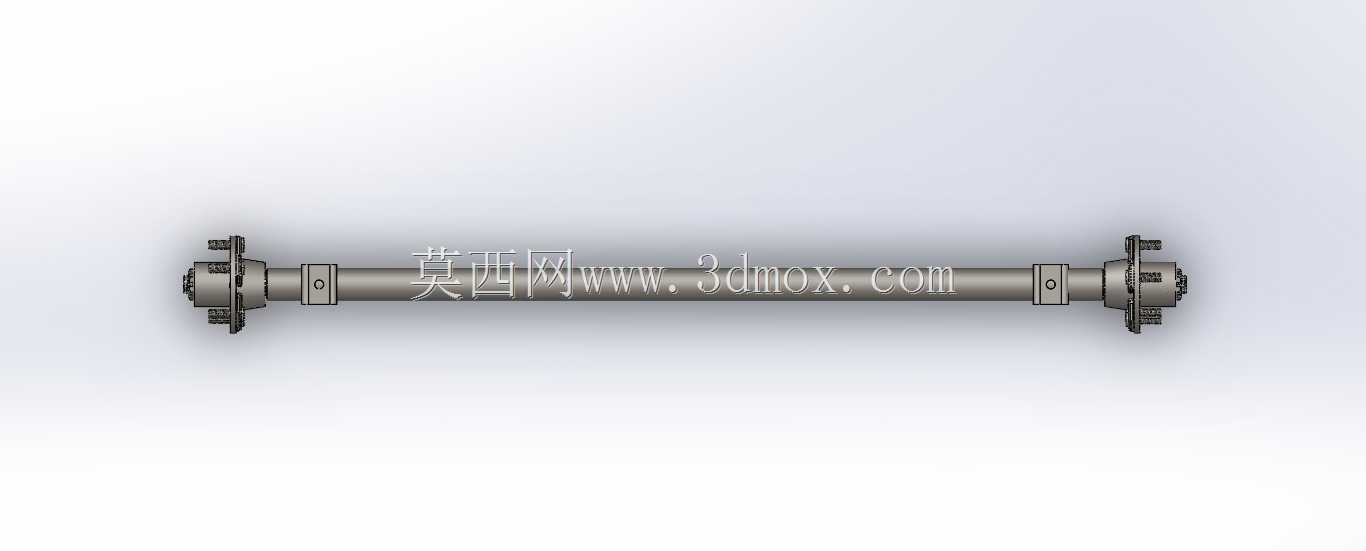

　　该轮轴为拖挂类设备配套的行走承载部件，主要适配额定承载2000磅级的中小型拖挂车，常见于民用货运小拖挂、场地转运拖板、轻型农用拖具等场景，承担车身与载荷的全部重量传递，同时为车轮提供旋转支撑基准，保障拖行过程中的行走稳定性。设计阶段优先考虑了民用拖挂的安装通用性，采用5对4-1/2英寸螺栓孔位的轮毂连接模式，适配市面绝大多数同规格13-15英寸尺寸的拖车车轮，用户更换轮胎或轮毂时无需额外加工转接结构，降低后期维护替换成本。轴体主体采用高强度钢材一体加工成型，弹簧座采用焊接方式固定在轴体下侧，匹配钢板弹簧的下置安装需求，这种下悬式的布置能让拖车底盘整体高度降低，装卸货物时无需过高抬升物料，尤其适配日常轻量货运、设备转运的频繁装卸场景，

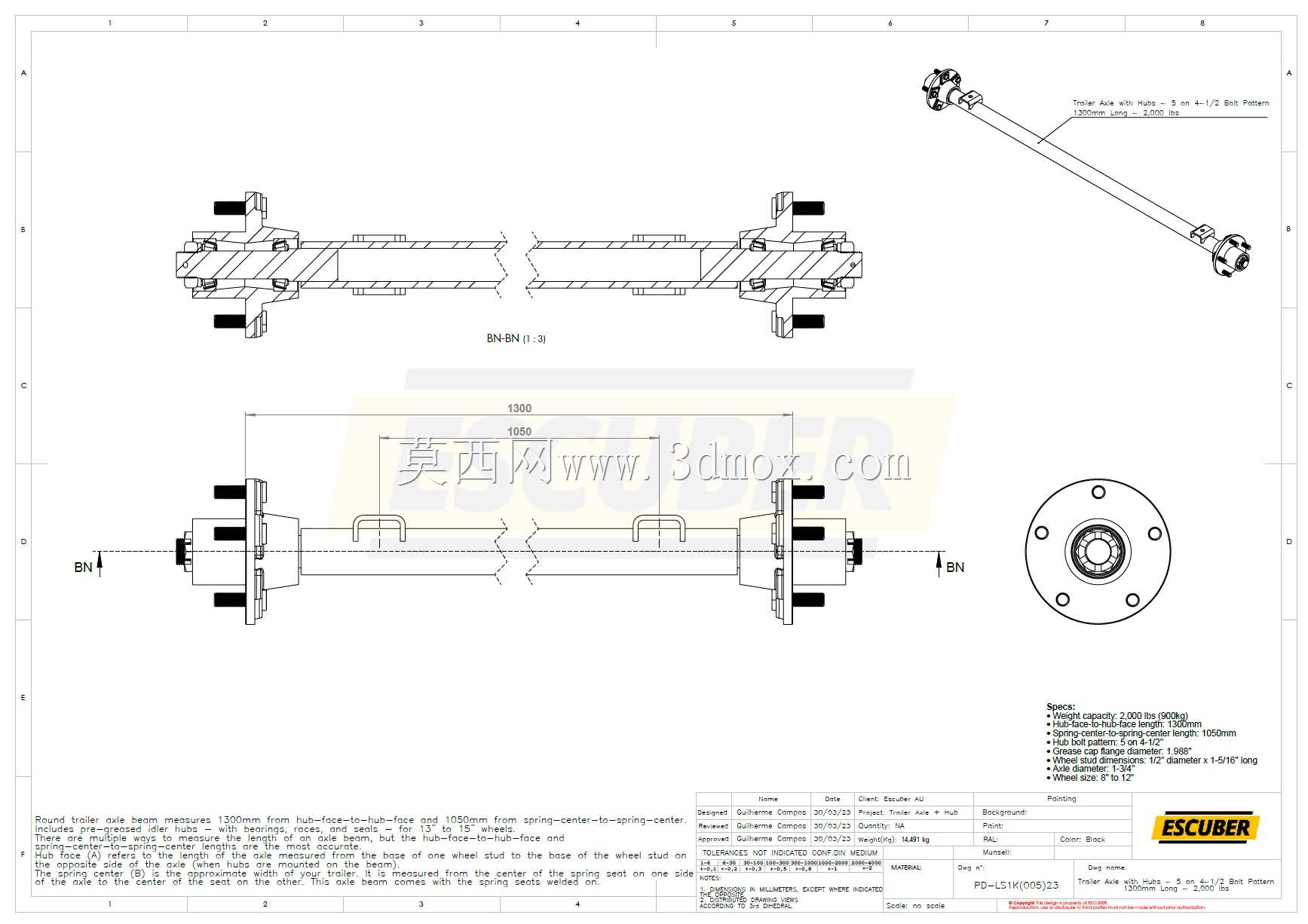

　　减少操作人员的劳动强度。尺寸设计上，弹簧中心到弹簧中心的跨距设定为1050mm，轴体总长度1300mm，轴径为1-3/4英寸，安装时需要注意轮毂安装面到轮毂安装面的跨距与弹簧座跨距的匹配，前者对应车轮轮距的定位，后者是车桥与车架板簧连接的核心安装边界，两者的尺寸公差直接影响车轮的接地姿态。设计时特意为车桥预设了合理的外倾角参数，拖行过程中车轮可以均匀贴合路面，在胎面全宽范围内实现均匀接地，避免单侧偏磨问题，同时抵消拖行时轴体受载产生的弯曲形变——当轴体承受额定载荷时，中心位置会产生微小向下弯曲，预设的外倾角会在形变后让车轮保持接近垂直的接地状态，保证直线行驶的稳定性，减少拖行时的摆振风险。焊接式弹簧座的位置经过精准定位，

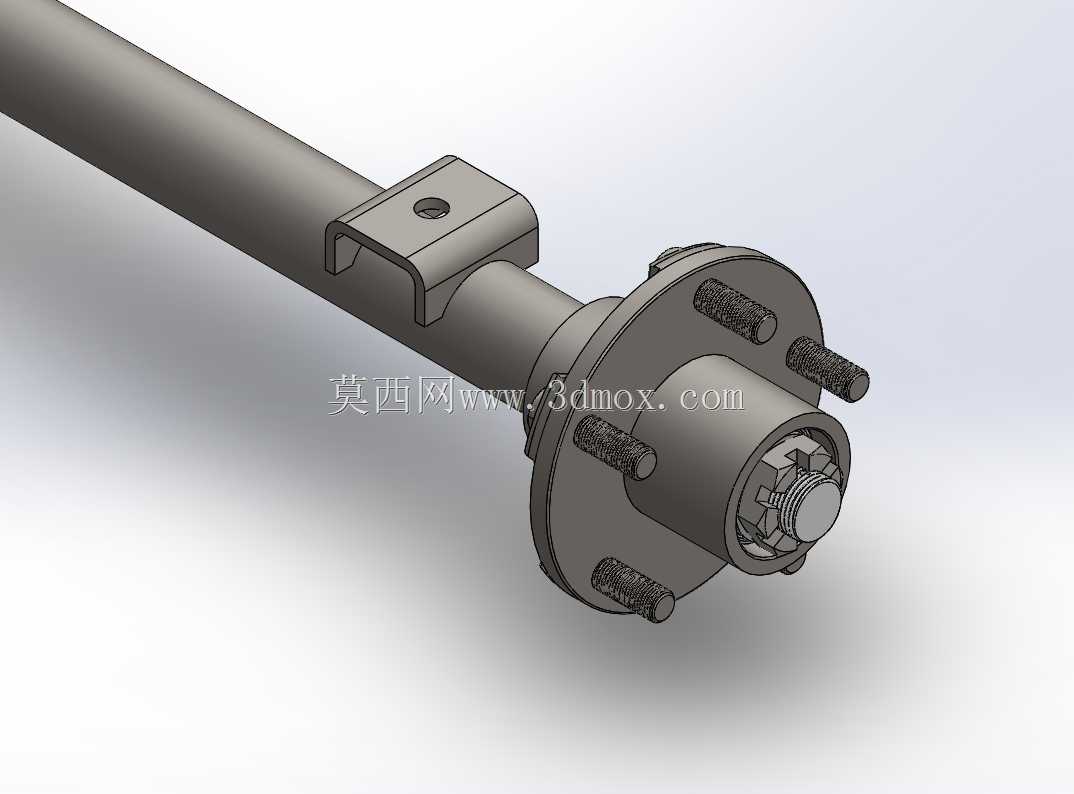

　　与轴体的焊接采用满焊工艺，避免长期受交变载荷出现焊缝开裂问题，轴端的轮毂连接位加工有标准的轴承安装台阶与密封位，可直接适配标准拖车轮毂轴承组件，无需二次修配。惰轮轴结构集成在车桥对应位置，可配套拖车制动系统或张紧结构安装，适配带制动功能的拖车配置需求，用户可根据自身使用场景选择是否加装对应组件，基础结构无需改动即可兼容两种配置。
