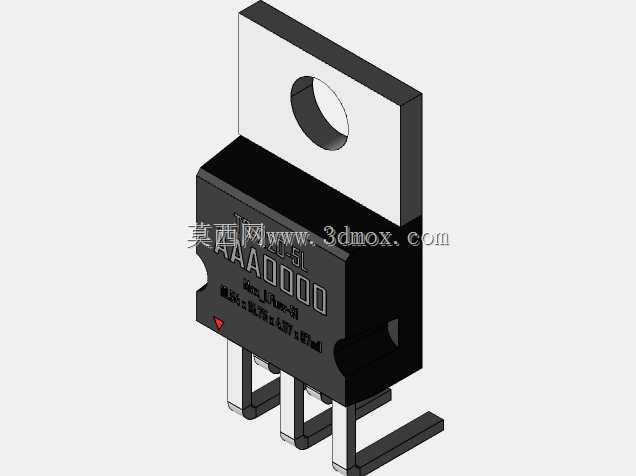

TO-220封装五款功率半导体器件结构

　　在电力电子控制板卡的开发流程里，TO-220封装的功率器件是板上散热与载流的核心部件，常见于线性稳压源、低压大电流开关回路、电机驱动H桥、固态继电器输出级等场景，这类器件的安装匹配度直接决定板卡的长期可靠性，很多新手工程师在布局时容易忽略封装的实际安装边界，导致散热片干涉、引脚过孔错位、爬电距离不足等问题，这套封装结构的三维建模，就是为了在PCB布局前期就把所有安装干涉点提前排查清楚。

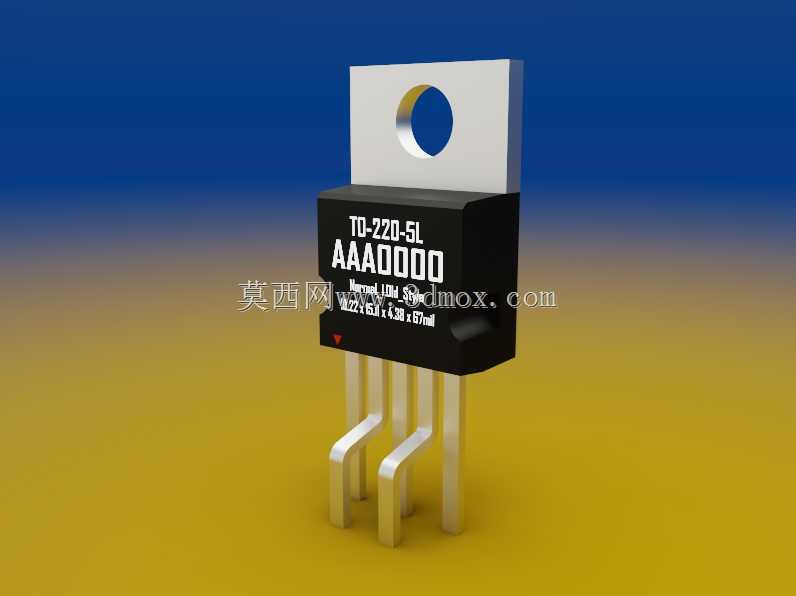

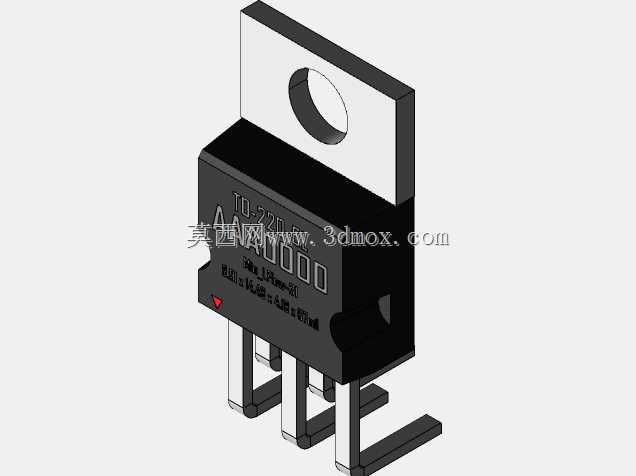

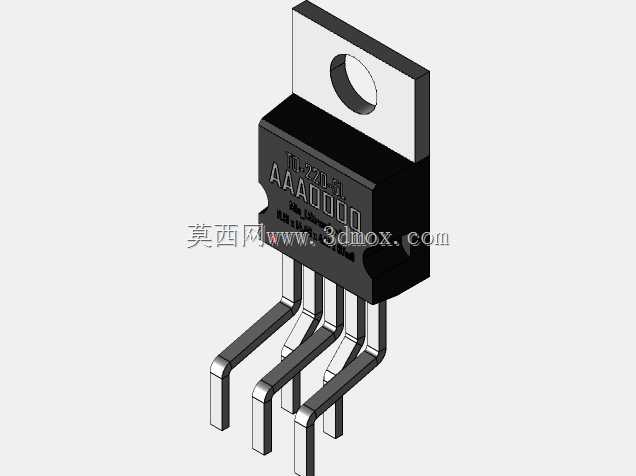

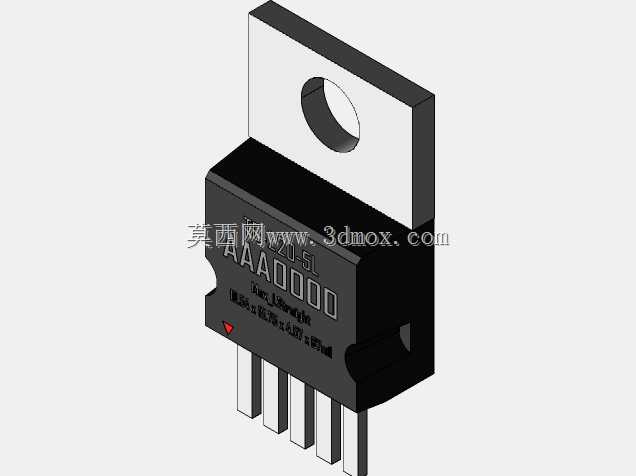

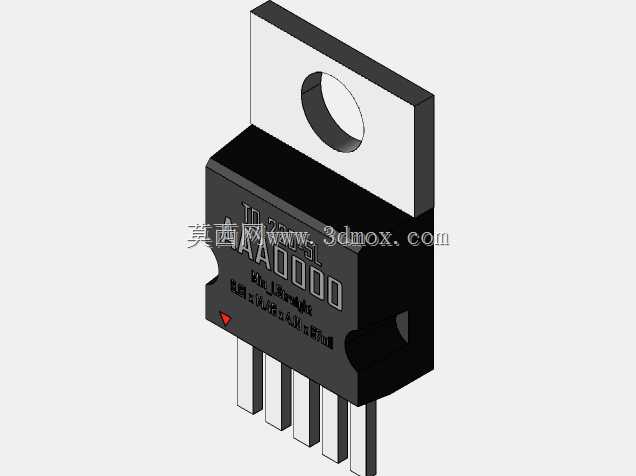

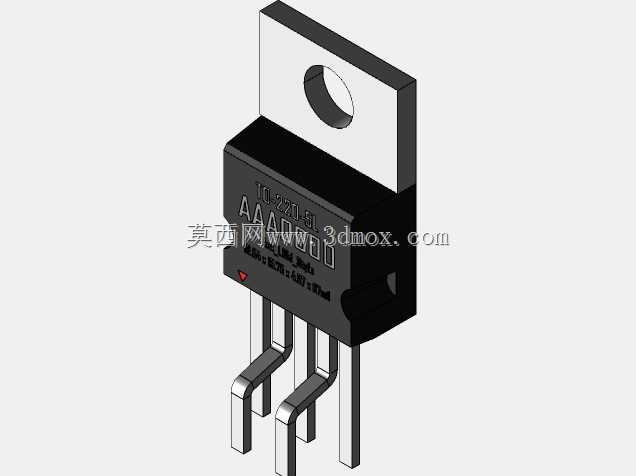

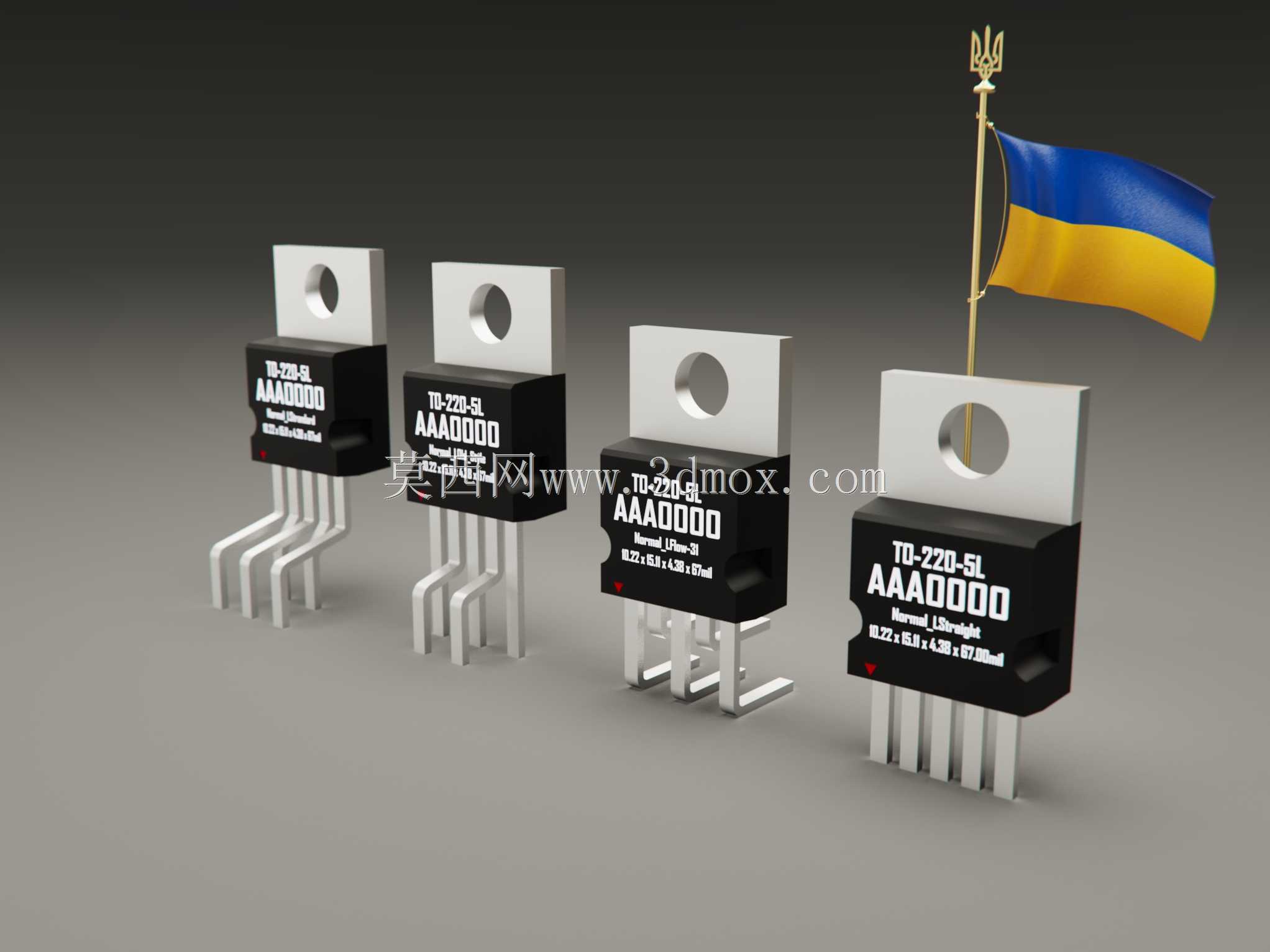

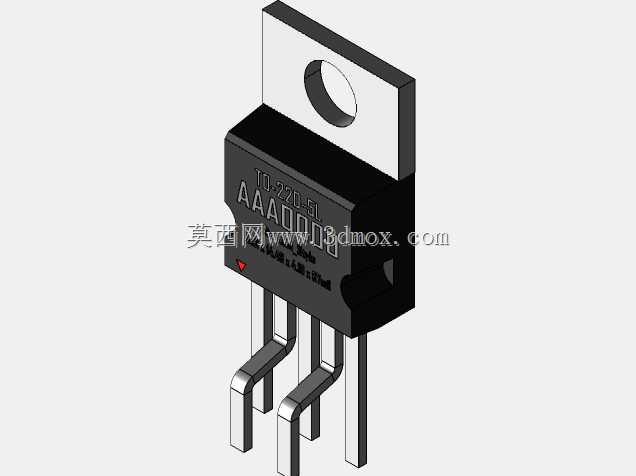

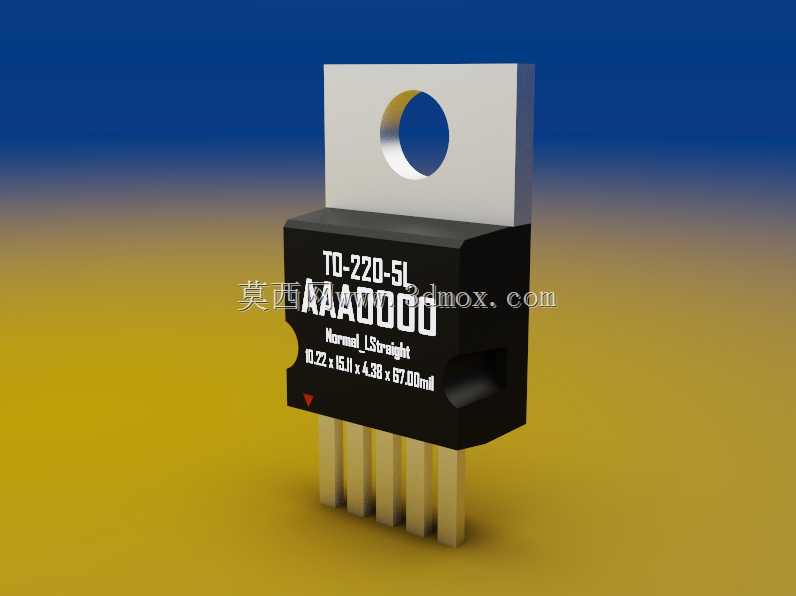

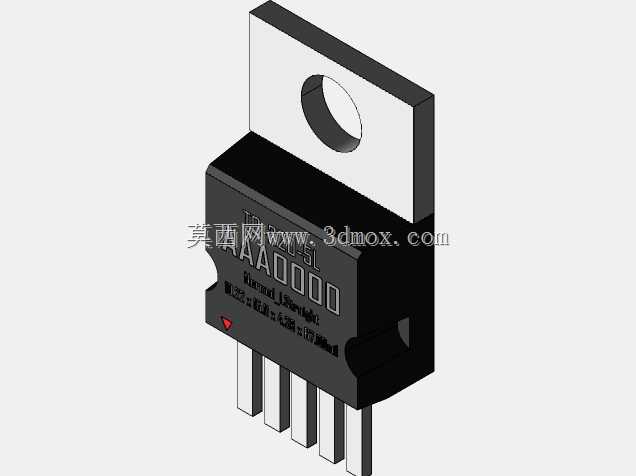

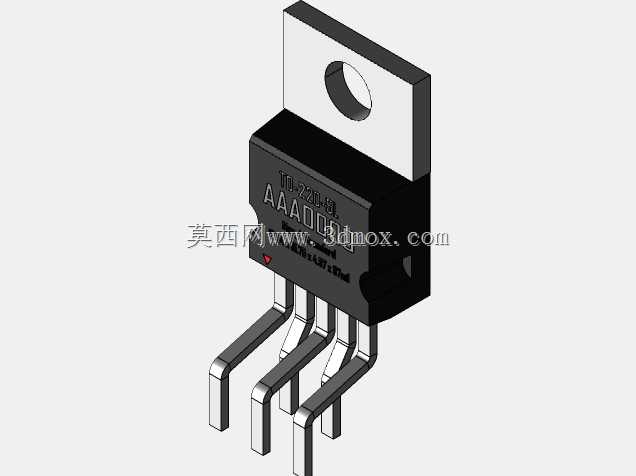

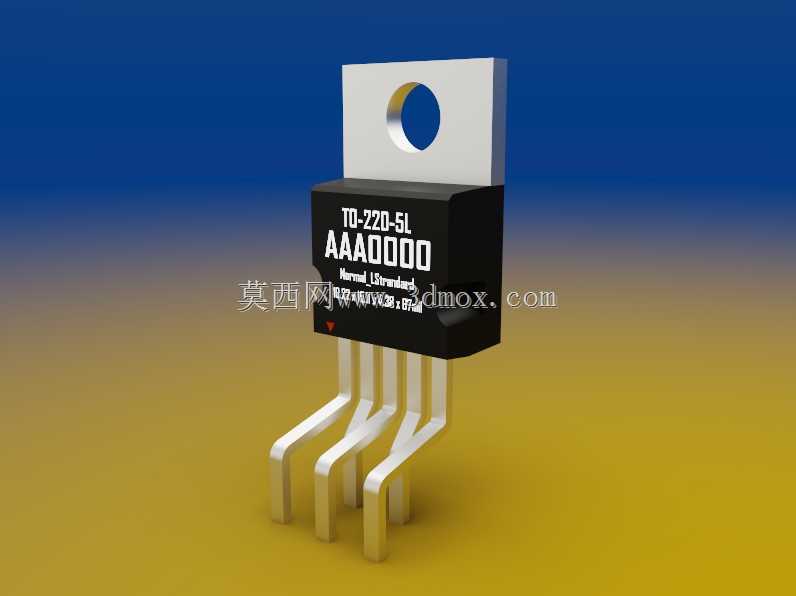

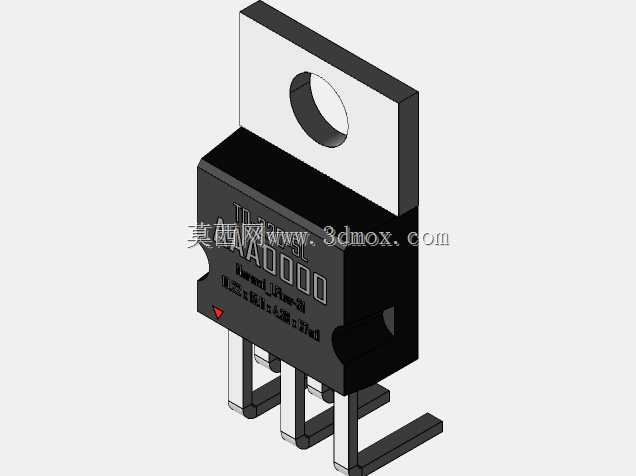

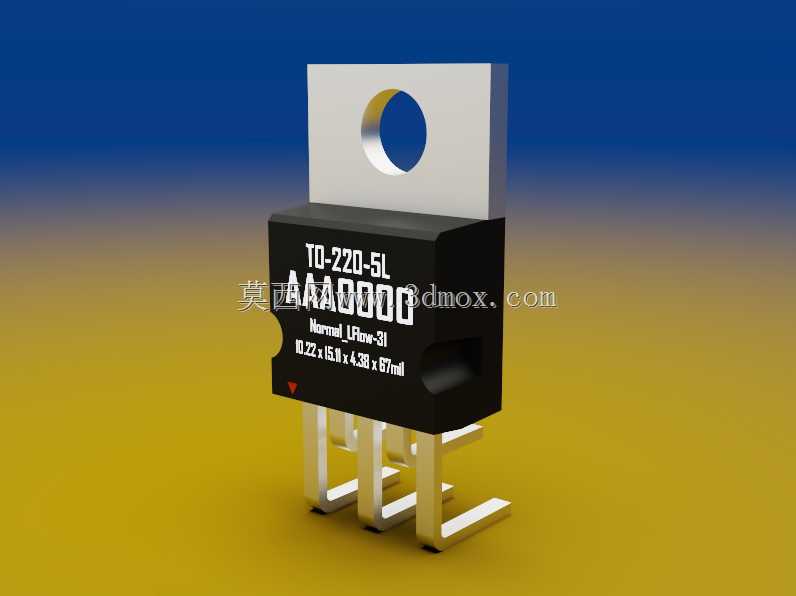

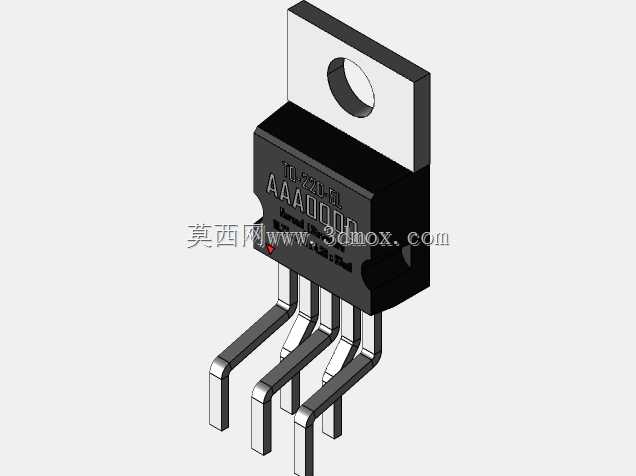

　　这套模型覆盖了同封装下的五款不同引脚排布、不同散热片开孔位置的器件变体，建模时完全还原了实际器件的外形公差：塑封本体的拔模斜度、金属散热片的冲压圆角、引脚的成型折弯角度都和量产实物保持一致，不会出现建模时看着能装、实际打样后引脚插不进过孔的问题。设计思路上没有做过度的外观美化，所有结构特征都服务于工程选型验证：散热片的安装孔位保留了实际的沉台深度，方便工程师提前核对螺丝规格与锁紧后的突出高度，避免螺丝顶到上层板卡或者外壳结构；引脚的伸出长度按照波峰焊的工艺要求做了适配，过长的引脚会在建模时标注出需要剪脚的长度区间，过短则会提前预警波峰焊透锡不足的风险。

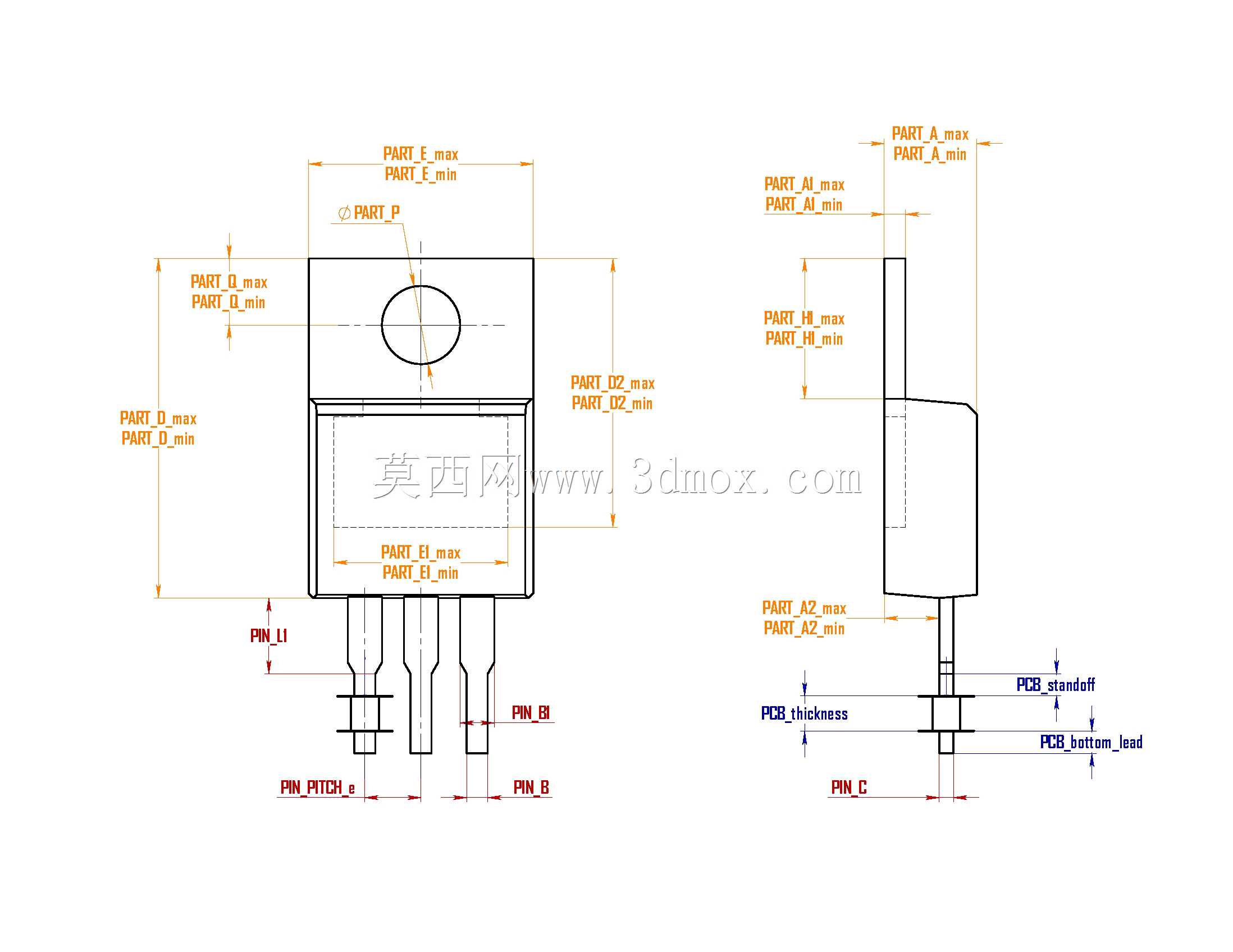

　　从安装边界来看，这套模型把器件安装到PCB后的上下方安全距离都做了明确的结构体现：散热片侧的安全距离预留了常见铝散热片的安装空间，引脚侧的伸出长度匹配2.54mm标准网格的过孔排布，相邻器件的最小间距按照安规要求做了参考标识，工程师在做板上布局时，直接调用模型就能快速核对不同功率器件的排布是否满足散热、绝缘、安装工艺的多重要求，不用再反复对照 datasheet 上的二维尺寸手动换算，能大幅减少板卡打样的迭代次数。

　　另外建模时还还原了塑封本体表面的印字区域高度差，方便做丝印对位的工程师参考，避免板上丝印被器件本体遮挡；金属散热片的厚度按照常用1.5mm冲压片的实际尺寸建模，在做结构热仿真时，可以直接赋予对应的材料属性，不用再重新修正模型尺寸，对于做电源类产品开发的结构工程师来说，这套封装模型能直接嵌入到整机的装配结构里，提前验证整机外壳与板上功率器件的散热间隙，避免后期组装时出现散热片顶壳、绝缘片压合不到位的隐患。
