L型球头内六角扳手套装结构设计

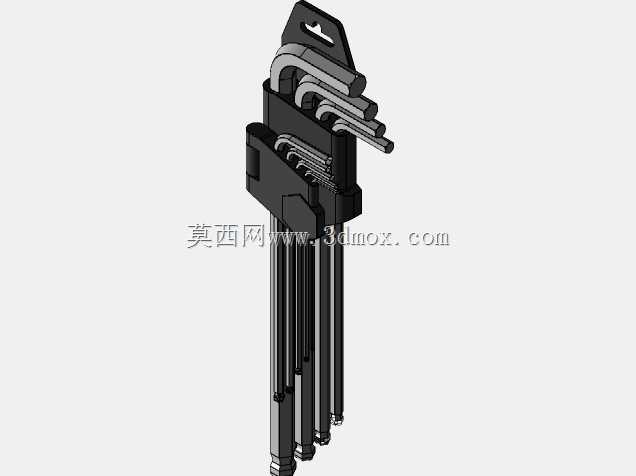

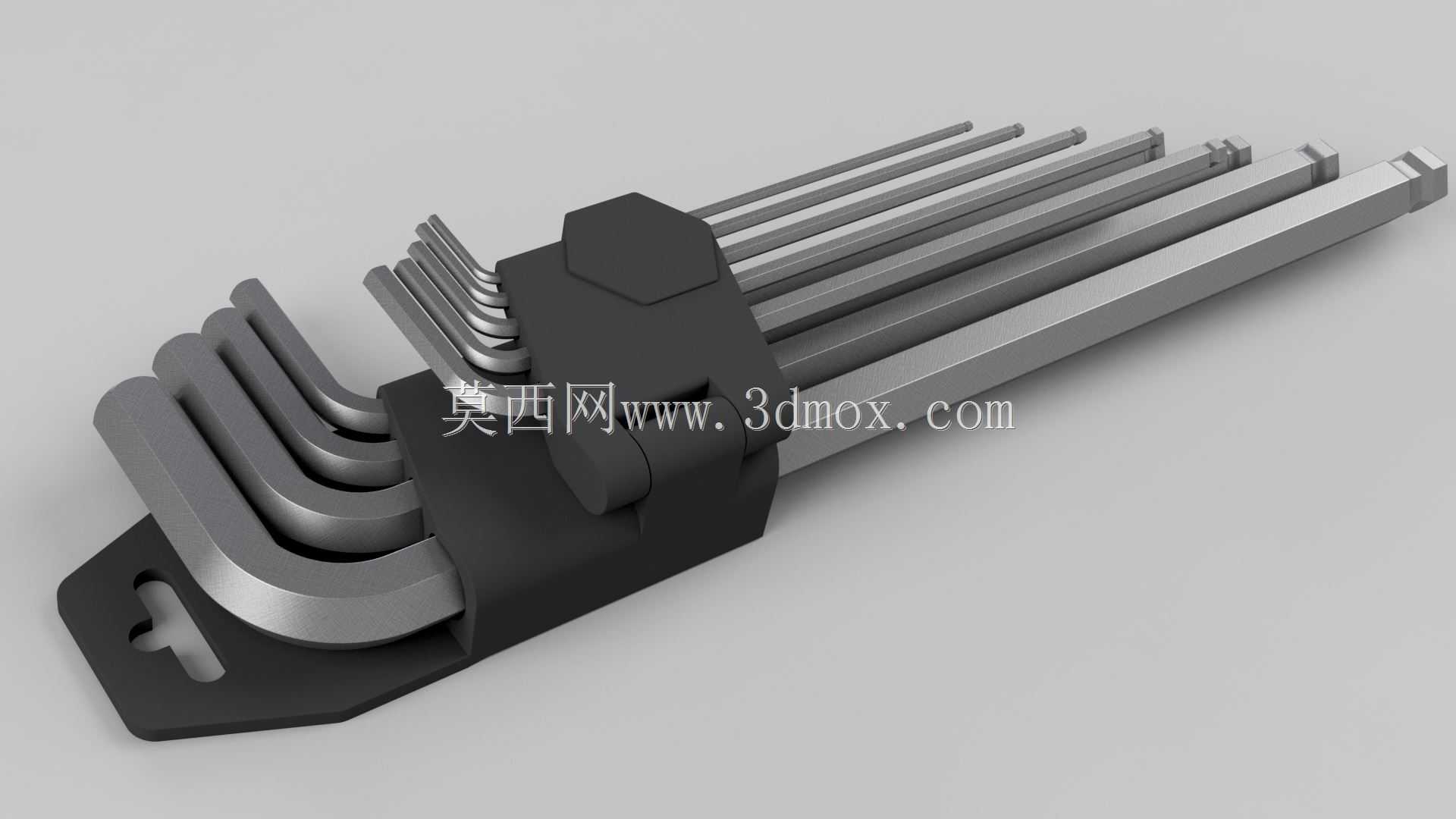

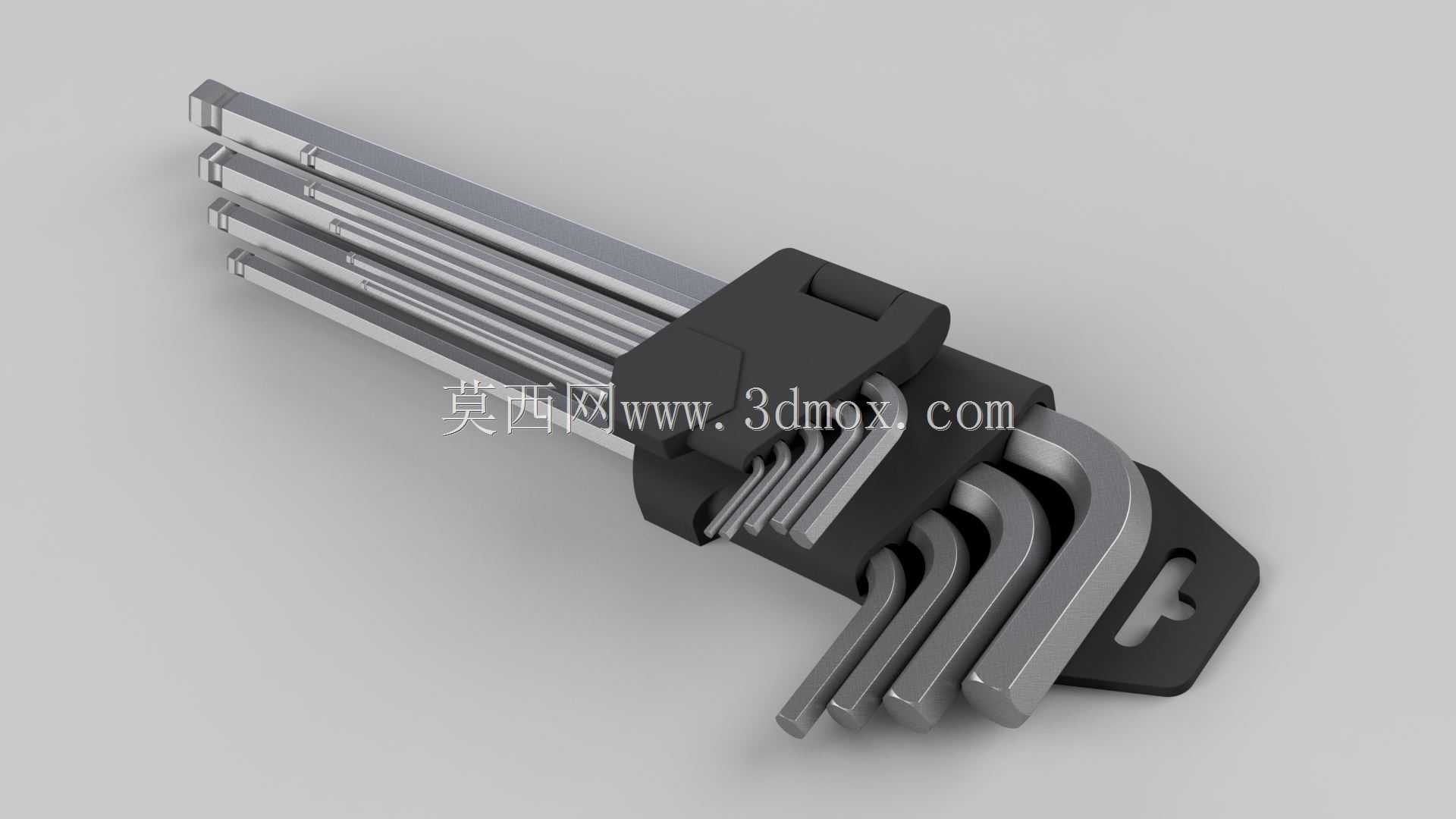

　　这套L型内六角扳手套装覆盖L1.5到L10共9种常用规格，可适配不同规格的内六角紧固件，在设备装配、机床维保、工装夹具调试、非标自动化设备组装等场景中，是一线装配钳工、设备运维人员、结构设计人员手边常备的基础工具。不同于直柄内六角扳手，L型的弯折结构可提供两种施力模式：短臂端插入螺钉头时，握持长臂端可实现大扭矩拧紧或松脱，应对锈蚀、预紧力较高的紧固件；长臂端插入螺钉头时，握持短臂端可实现快速旋拧，提升浅孔位、频繁拆装场景下的作业效率，球头端的设计允许扳手以最大25度的倾斜角度插入螺钉内六角槽，在狭窄空间、孔位周边有结构遮挡无法垂直施力的场景下，依然可以完成紧固件操作，大幅提升复杂装配空间下的操作便利性。

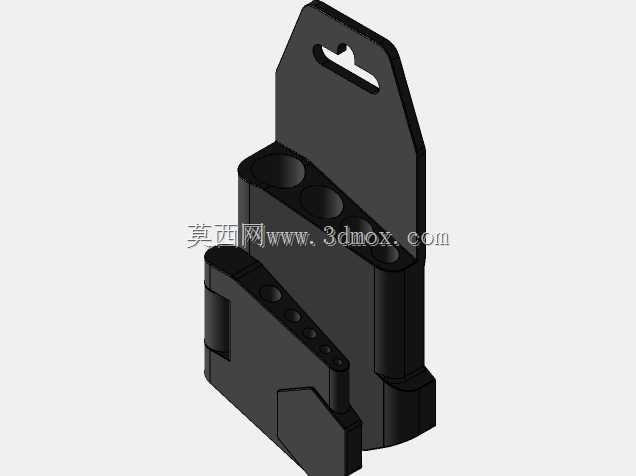

　　整套扳手配套的收纳卡座采用卡扣式定位结构，每个规格对应独立的卡槽，卡槽的限位凸起可卡紧扳手的直臂段，避免工具散落丢失，卡座尾部设计有挂装孔，可直接挂在工具墙、工具柜挂板上，也可放入便携工具包随运维人员外出作业，卡座的排布按照规格从小到大依次排列，取用对应规格时无需反复翻找，可快速定位所需尺寸。从设计层面看，扳手的弯折段采用圆弧过渡结构，避免直角弯折带来的应力集中问题，在承受大扭矩施力时可降低断裂风险，长臂段的长度按照规格递增匹配合理的力臂长度，小规格扳手力臂较短避免扭矩过大拧断小尺寸内六角螺钉，大规格扳手力臂更长可输出足够的拧紧扭矩，球头端的球面公差控制在合理范围内，既保证倾斜插入时的啮合强度，

　　又不会因间隙过大导致螺钉内六角槽打滑磨损。在实际选型使用时，需要注意作业空间的边界尺寸：L10规格的扳手长臂长度约180mm，短臂长度约50mm，在深度超过160mm的沉孔内作业时，短臂端无法完全插入，需搭配加长接杆使用；狭窄腔体内操作时，需提前确认扳手转动半径，避免L型弯折段与周边结构发生干涉，球头端仅适合预紧和快速旋拧，最终拧紧需切换到平头端垂直施力，避免球头受力过大崩损或螺钉槽打滑。这类工具的三维建模过程中，需重点还原不同规格扳手的截面尺寸、弯折角度、球头轮廓，以及收纳卡座的卡槽定位尺寸，可用于工具套装的产品渲染、装配工具配套选型展示、虚拟装配工艺仿真中的工具操作模拟，帮助设计人员提前预判装配过程中的工具可达性，避免产品设计完成后出现装配空间不足、无法使用标准工具拧紧紧固件的问题。
