适配NEMA17步进电机的5:1行星减速齿轮箱

　　这款行星齿轮箱主要适配42系列步进电机，也就是行业内常说的NEMA17规格安装界面，在小型自动化设备、桌面级数控装置、3D打印传动单元、小型物料分拣机构这类对安装空间有严格限制的场景里应用十分广泛。很多小型传动场景里，步进电机本身的输出扭矩不足以驱动负载，直接选大规格电机又会挤占安装空间，这款5:1减速比的行星结构刚好能在不改变电机安装截面的前提下，把输入转速按比例降低，同时放大输出扭矩，匹配负载端的转速扭矩需求。

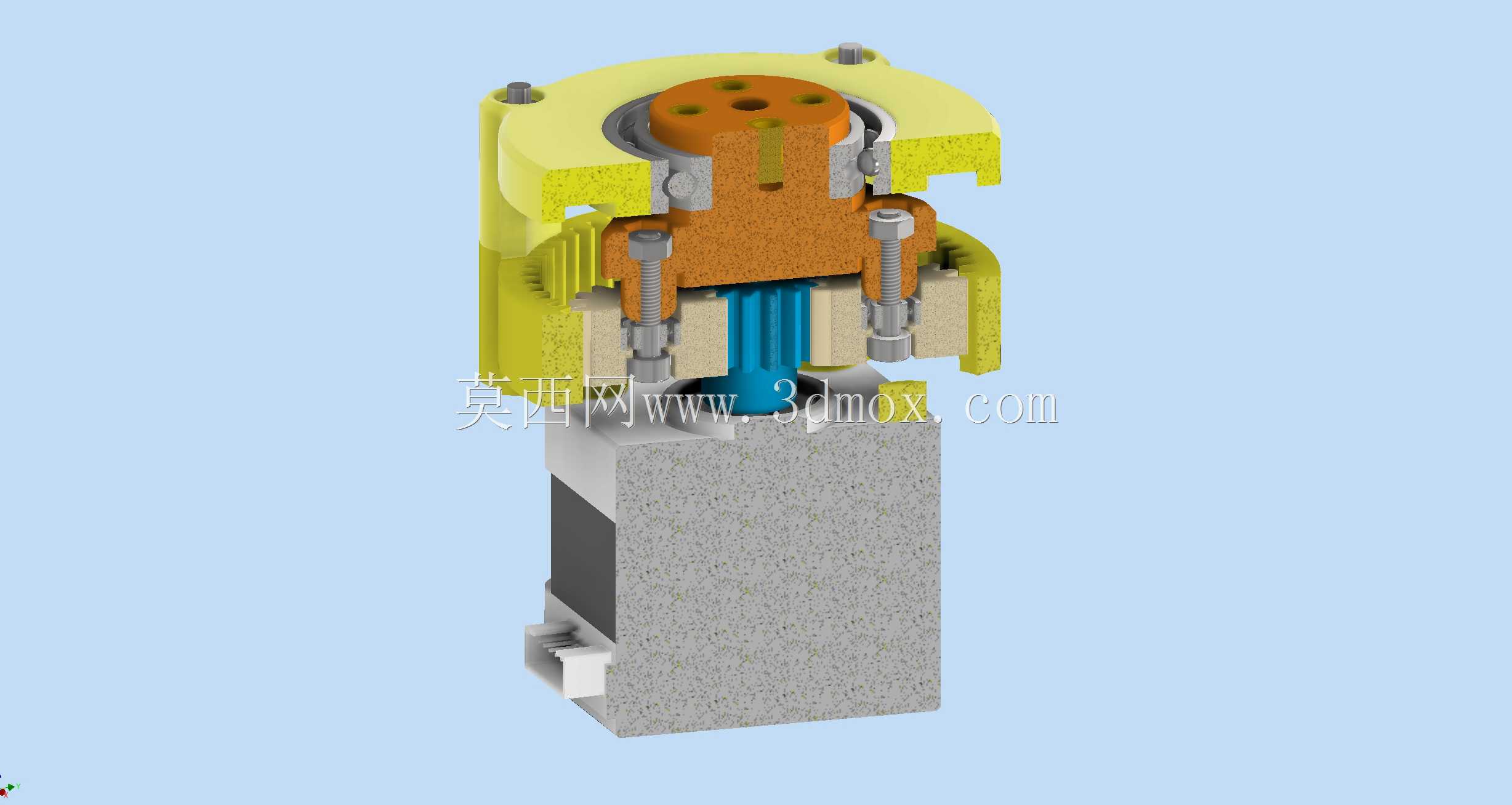

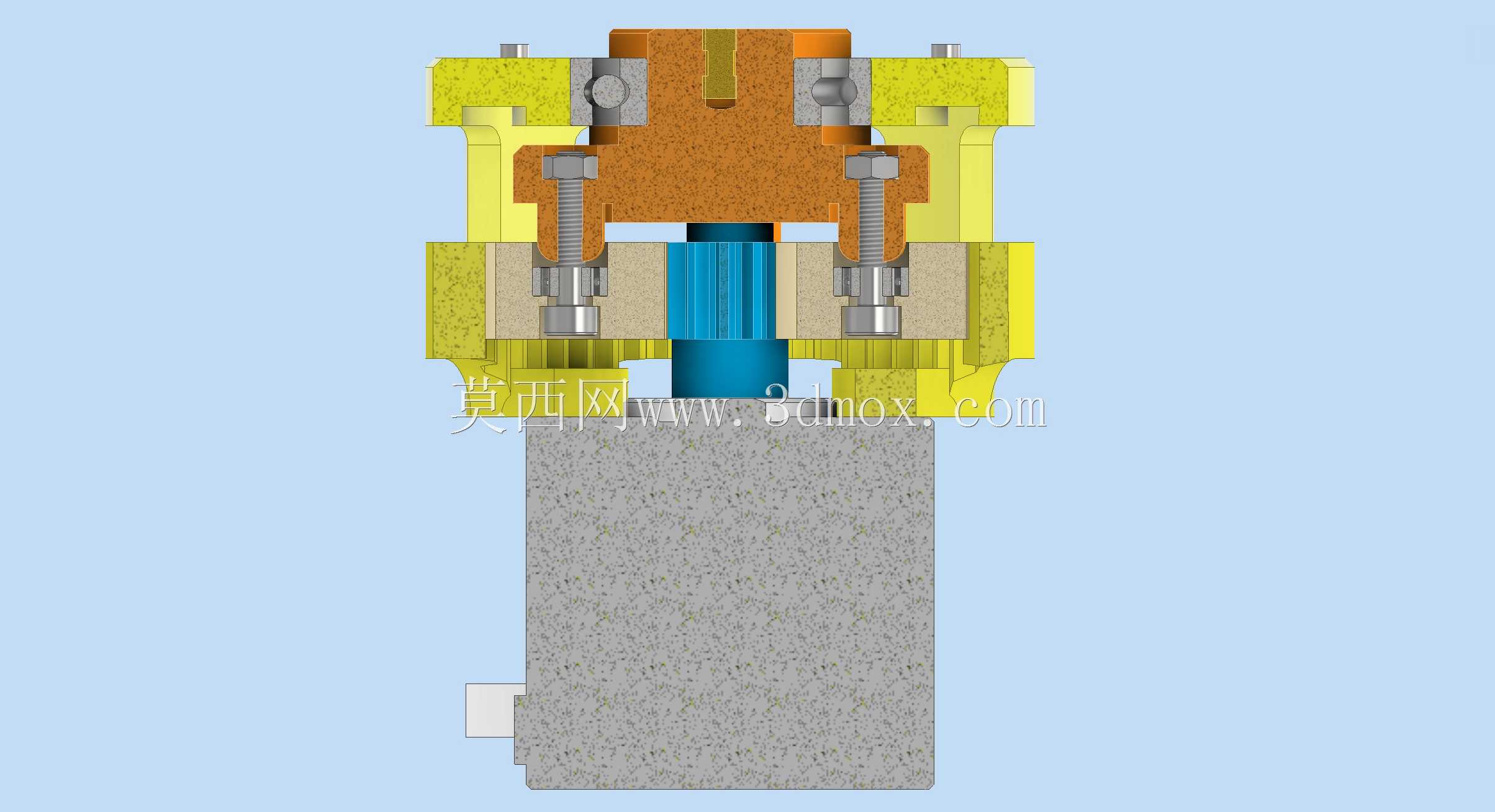

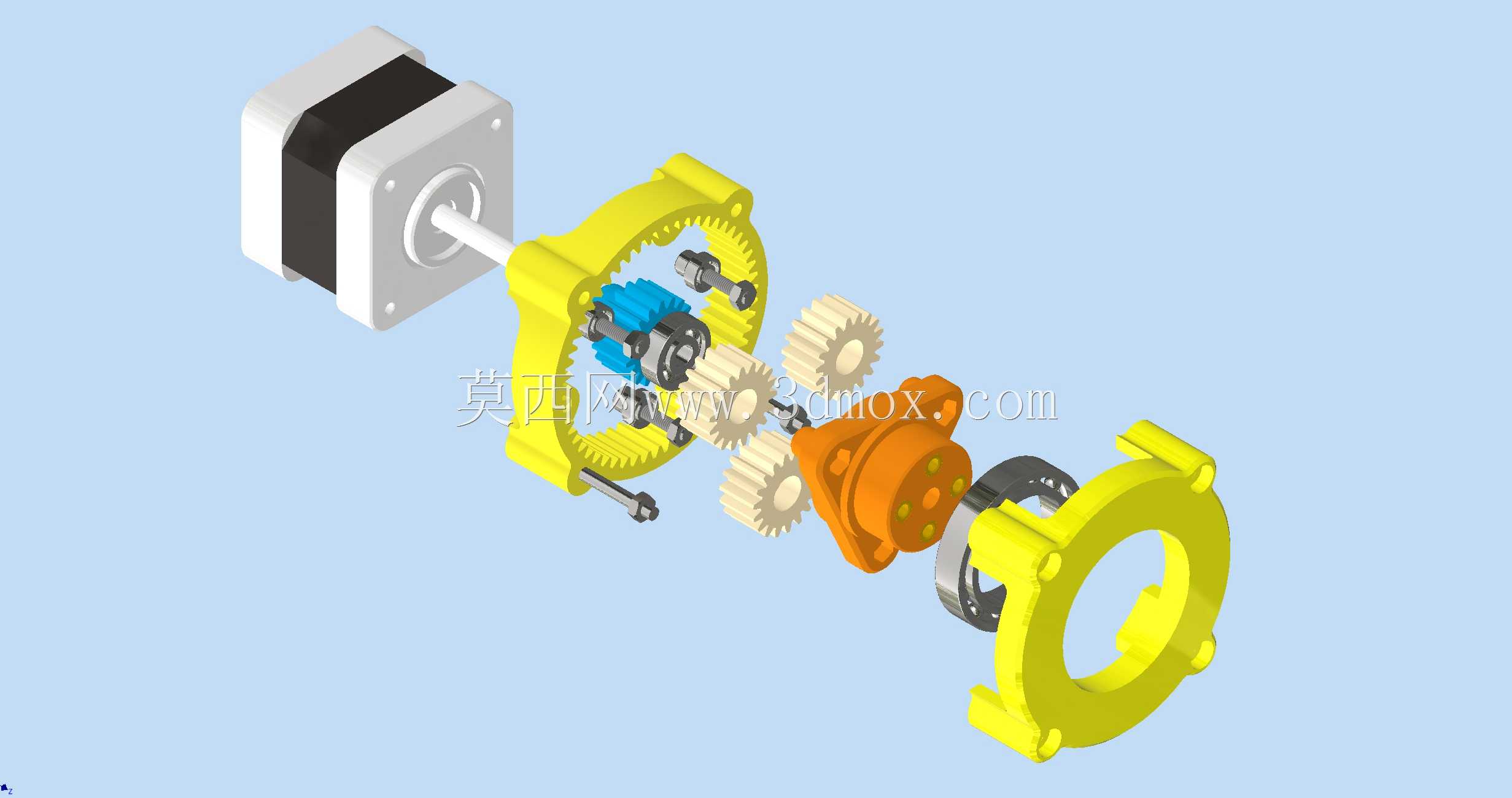

　　从结构设计来看，这套传动单元采用了典型的NGW行星传动布局，内齿圈集成在箱体外壳内部，省去了额外的齿圈固定零件，既压缩了轴向尺寸，也减少了装配累积误差。输入端直接和NEMA17电机的输出轴对接，太阳轮直接套在电机轴上，省去了额外的联轴器结构，进一步缩短了整体轴向长度，对安装空间局促的桌面设备十分友好。行星轮部分均匀布置了三个行星轮，载荷被三个轮齿分担，相比单级直齿轮减速，相同体积下能承受更大的输出扭矩，传动过程也更平稳，不会出现单齿轮传动的径向偏载问题。

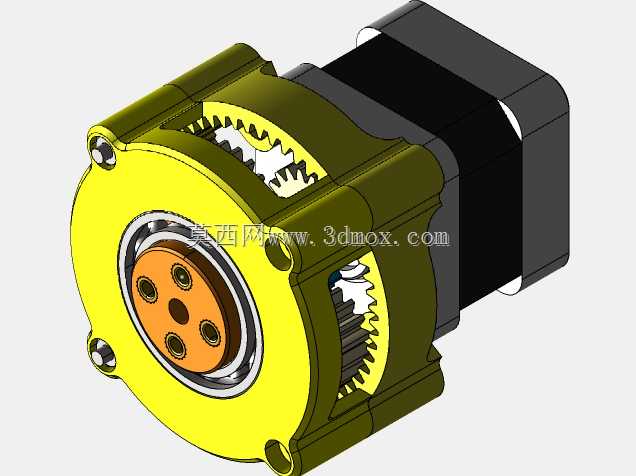

　　设计时特意在行星轮和太阳轮的支撑位置集成了轴承结构，没有采用轴套直接摩擦的方案，能有效降低传动过程中的摩擦阻力，减少长时间运行的磨损量，提升传动效率和使用寿命。输出端的托架上集成了M3规格的黄铜插入螺母，用来连接负载端的连接件，黄铜嵌件的抗磨损能力远高于直接在塑料壳体上攻丝，多次拆装也不会出现滑牙问题，适合需要频繁调整负载连接的调试场景。

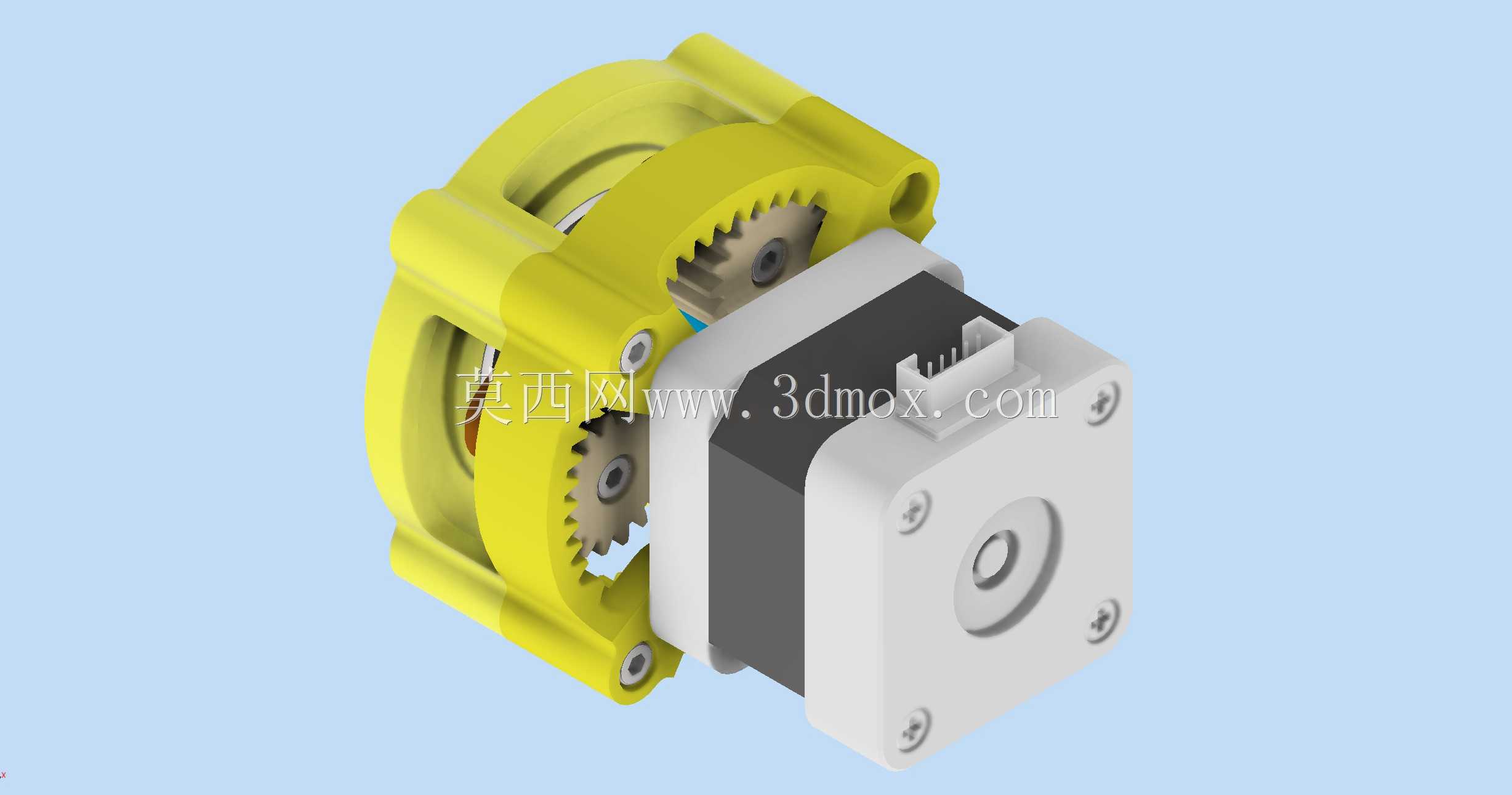

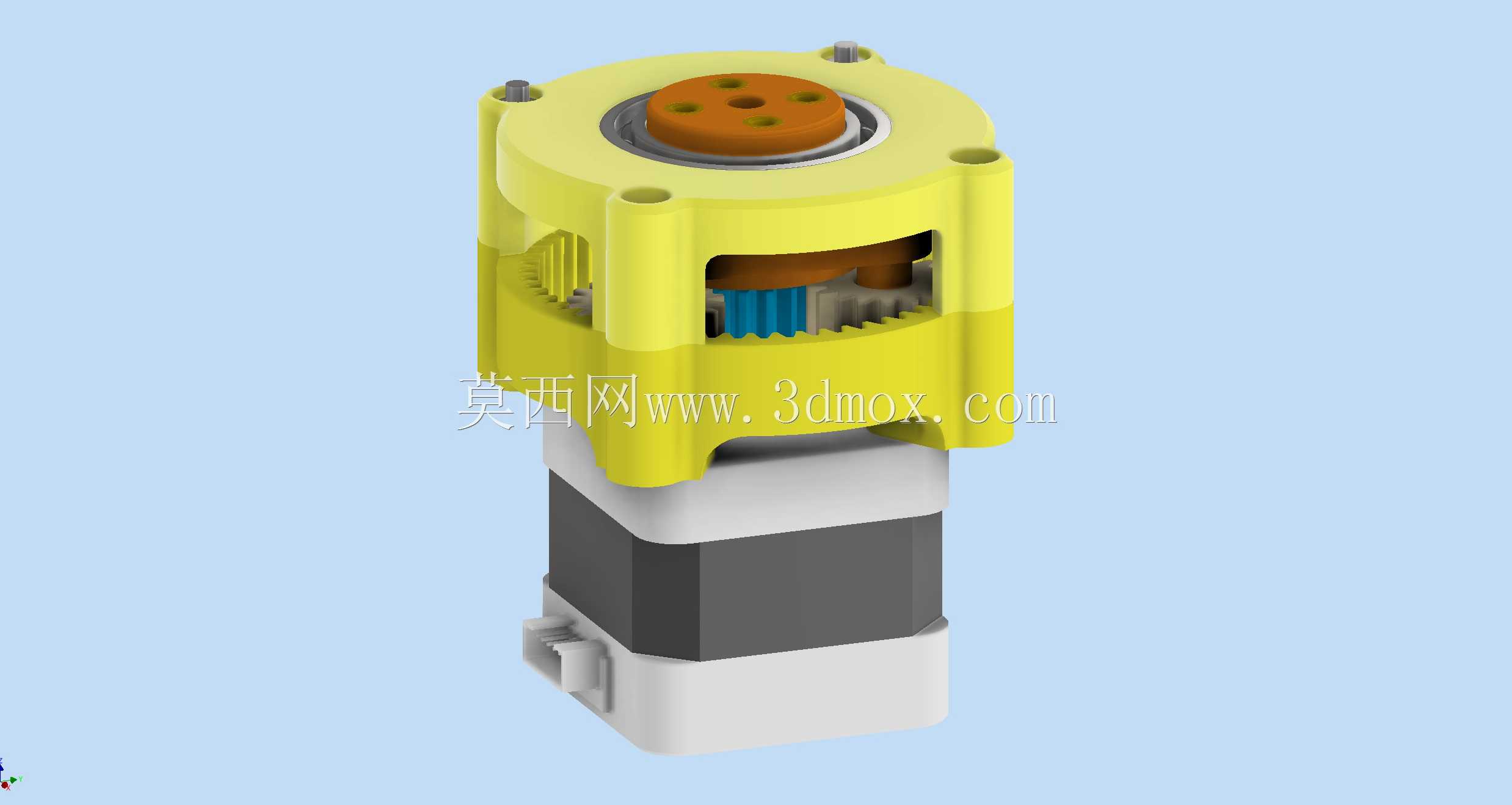

　　安装边界上，这款齿轮箱的安装孔位完全匹配NEMA17标准的31mm孔距，输入端和电机的对接不需要额外做转接板，直接用螺丝就能固定在标准42步进电机的前端面。输出端的安装面做了定位凸台，和负载端的安装孔对接时能自动找正同轴度，降低装配时的对中难度，避免因为安装不同心导致的齿轮偏磨、输出轴跳动问题。箱体外壳采用了分体式卡扣加螺丝固定的结构，既方便装配时调整齿轮间隙，也能在后期维护时快速拆开检查齿轮磨损情况，不需要暴力拆解破坏壳体结构。实际选型时要注意，这款减速箱的输出端能承受的径向载荷有明确上限，搭配同步轮、丝杠这类负载时要尽量让载荷作用点靠近轴承支撑位置，避免悬臂过长给输出轴承带来额外的弯矩，影响使用寿命。
