10x15规格船型翘板拨动开关结构设计

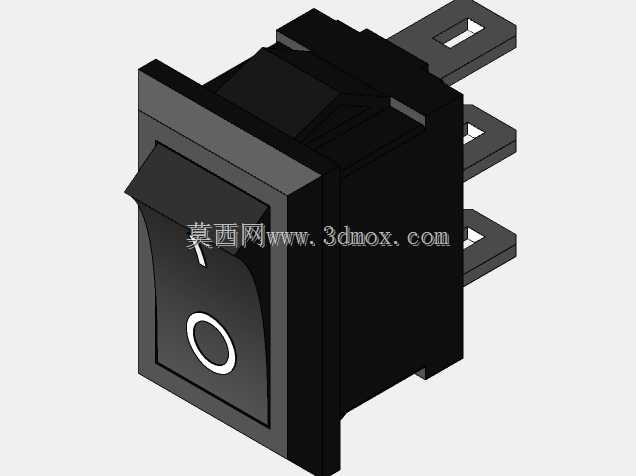

　　这款10x15规格的翘板式拨动开关，是低压电气控制回路里极为常用的通断执行元件，日常在小型机电设备、桌面仪器、家电控制板、工控终端面板上都能见到它的身影，主要负责单回路小负载的电源通断或者功能档位切换。从结构设计来看，这款开关采用嵌入式面板安装的结构逻辑，外壳主体为阻燃绝缘工程塑料材质，顶部翘板按键做了微弧面处理，表面压制有标准的通断标识圆圈与竖线，操作人员仅凭触感就能快速判断开关当前的通断状态，即便在光线不佳的设备操作场景下也能完成盲操作，降低误触概率。开关的安装边界严格遵循10x15的开孔尺寸规范，安装时只需在设备面板上开出对应尺寸的矩形开孔，将开关本体从面板正面推入，依靠外壳两侧的弹性卡扣就能完成快速固定，

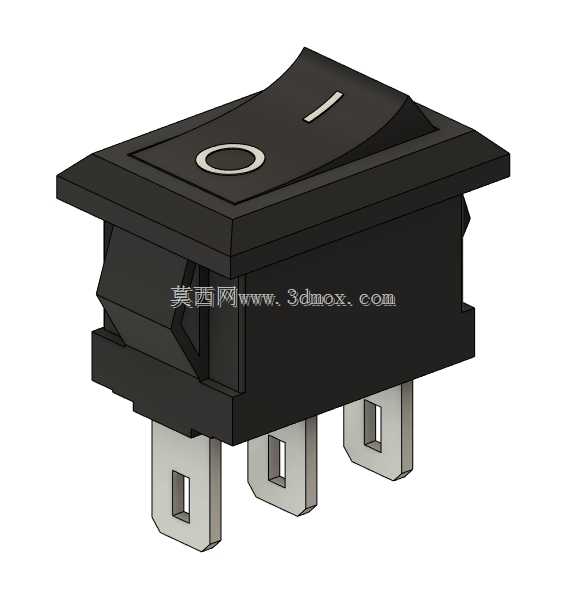

　　不需要额外加装紧固件，既提升了装配效率，也能保证安装后开关与面板贴合紧密，不会出现松旷移位的问题。底部引出的三个插片式接线端子采用镀锡铜材质，端子上预留的方形定位孔既可以适配标准的快插接线端子，实现免焊接快速接线，也能在需要高可靠性连接的场景下配合焊锡完成接线固定，适配不同生产场景的装配工艺需求。设计过程中充分考虑了日常操作的受力特性，翘板的转动支点做了耐磨结构优化，反复扳动时不会出现卡滞或者手感松垮的问题，内部的触点组件采用银合金材质，既能保证小电流信号回路的接触可靠性，也能承载常规小功率负载的通断需求，避免长期使用后触点氧化导致的接触不良问题。开关本体的外形做了阶梯式限位设计，推入面板后台阶面会紧贴面板内侧，

　　既可以控制安装后的外露高度，也能起到一定的防尘作用，减少日常使用环境中粉尘进入开关内部影响触点寿命。在进行设备结构设计时，选用这款开关只需要在面板建模时预留对应尺寸的安装开孔，同时在面板背部预留足够的接线空间与端子插拔操作余量即可，不需要额外设计复杂的固定结构，能够有效简化设备面板的结构设计流程，缩短产品开发周期。这类拨动开关因为结构简单、可靠性高、装配便捷的特性，在各类小功率电气设备的控制回路设计中应用极为广泛，建模时还原的卡扣结构、端子尺寸、翘板转动行程都完全匹配实物的装配公差要求，能够直接用于设备面板的装配干涉检查，也可以用于产品宣传的结构展示场景。
