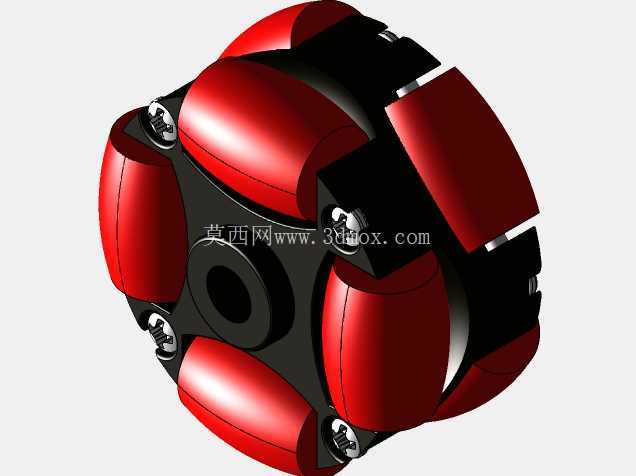

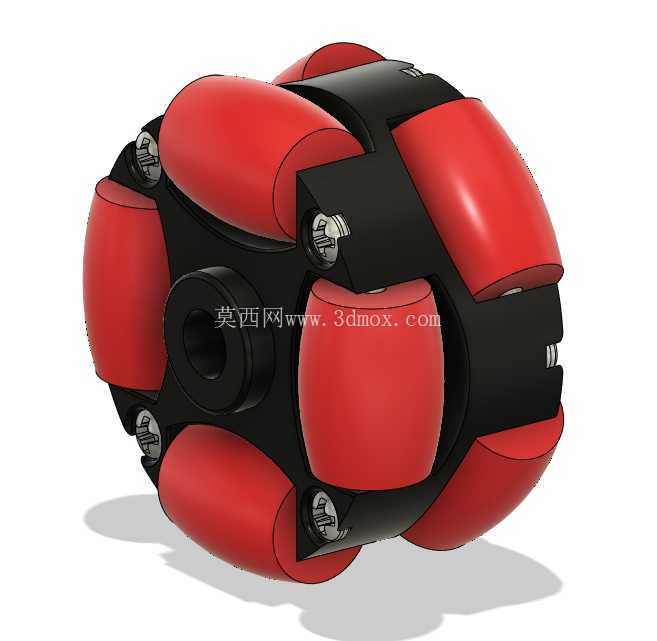

双列滚子式全向移动轮结构设计

这款全向轮的结构设计核心围绕平面内任意方向移动的需求展开，区别于传统脚轮仅能绕垂直轴转向的特性，其采用双列交错布置的鼓形滚子结构，可在不改变轮体主安装轴朝向的前提下，实现沿主行进方向与垂直于主行进方向的复合运动，这一特性让它成为AGV小车、服务机器人、全向移动平台类设备的核心行走部件。从实际应用场景来看，这类轮组常被用在仓储物流的分拣搬运机器人、车间内的窄通道物料转运平台、教育类竞赛机器人的行走机构中，尤其适合空间受限、需要频繁横移、原地旋转的作业场景，相比传统舵轮加转向机构的方案，能省去独立转向驱动的结构，大幅压缩行走机构的整体占用空间。

从功能特性上看，轮体主轮毂作为核心承载基体，承担了轮体与驱动轴连接、固定周向滚子支架的作用，周向均匀分布的鼓形滚子轴线与主轮轴线呈固定夹角，滚子自身可绕自身轴线自由转动，当主轮绕主轴线转动时，滚子接触地面的滚动可分解出垂直于主行进方向的速度分量，配合多轮组的差速控制，就能实现设备在平面内的任意方向移动，包括零半径原地转向、斜向平移、横向移动等传统轮组无法实现的运动轨迹。设计过程中，滚子的轮廓曲线是核心难点，需要保证轮体滚动过程中，始终有滚子与地面保持连续接触，避免出现行走过程中的跳动、高度差波动，这就要求滚子的母线经过精确拟合，确保轮组在任意转动角度下，接触地面的滚子轮廓到主轮中心的距离保持恒定，减少行走过程中的振动与冲击。

从安装边界来看，主轮毂中心设置有标准的驱动轴安装孔，孔内可加工键槽或顶丝孔，用于与驱动电机输出轴固定连接，传递驱动扭矩；轮毂两侧的支架通过紧固件固定，将周向滚子的转轴牢牢限位，滚子转轴与主轮毂的安装位置需要保证足够的同轴度，避免滚子转动卡滞。整体轮体的外径尺寸可根据承载需求匹配不同规格，滚子采用聚氨酯材质包覆，既保证足够的摩擦系数提供行走抓地力，又能具备一定的缓冲能力，降低行走过程中的噪音，同时减少对地面的磨损。轮毂与支架部分采用硬质金属材质加工，保证整体结构的刚性，可承受额定范围内的径向载荷，满足中小吨位移动平台的承载需求。

在结构细节处理上，相邻滚子之间的间隙经过精确计算，既避免轮体转动过程中滚子之间发生干涉摩擦，又尽可能缩小间隙，保证接触地面的连续性，防止行走过程中出现卡顿。滚子内部设置有微型轴承，可降低滚子自转时的摩擦阻力，让横向移动的阻力更小，提升轮组的运动灵活性。紧固件采用内六角圆柱头螺钉，沉头安装在支架的沉孔内，避免螺钉突出轮体轮廓与地面或周边结构发生剐蹭。整体装配完成后，所有滚子的外轮廓共同形成一个近似完整的圆柱面，保证主轮转动时的滚动平顺性，不会出现传统交错全向轮常见的多边形效应带来的行走颠簸。这类轮组在实际选型搭配时，通常采用三个或四个轮组对称布置在移动平台底部，每个轮组由独立的驱动电机控制转速，通过运动学算法解算每个轮组的目标转速，就能实现平台的全向移动控制，相比麦克纳姆轮，这类全向轮的结构更紧凑，对地面的适应性更好，不易被地面的细小杂物卡滞，维护成本更低。
