带柔性行程与PCB限位的线性执行机构

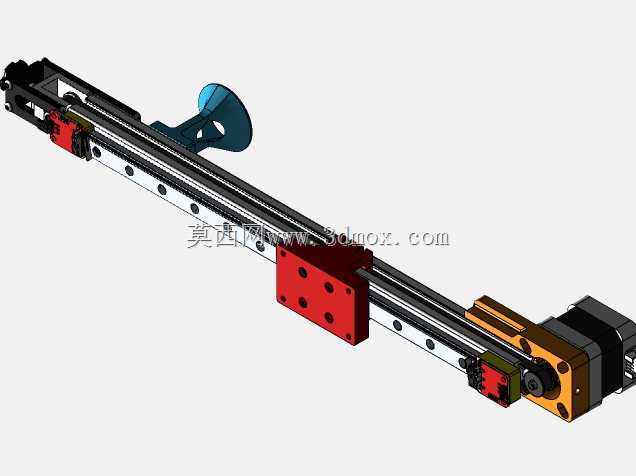

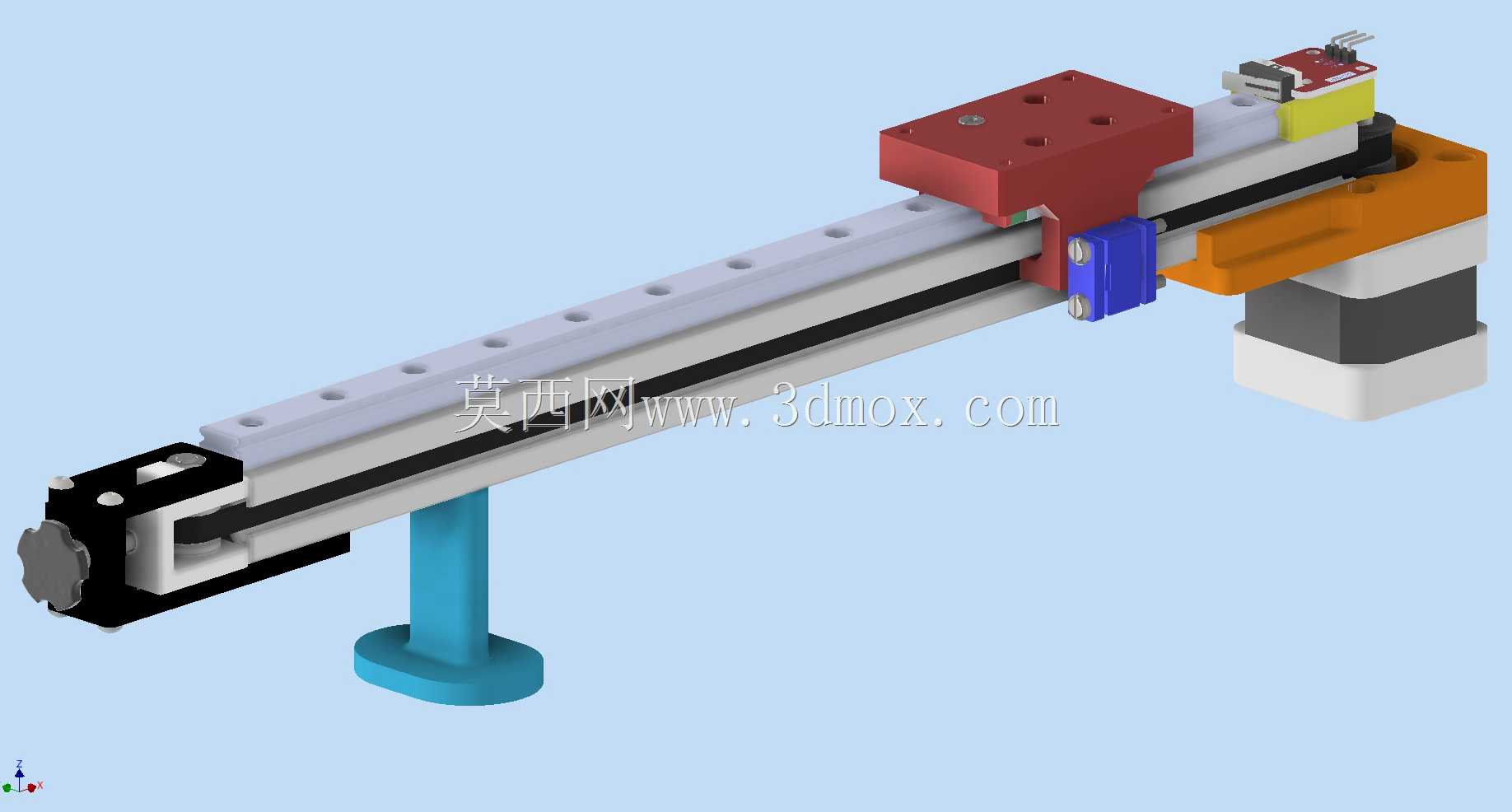

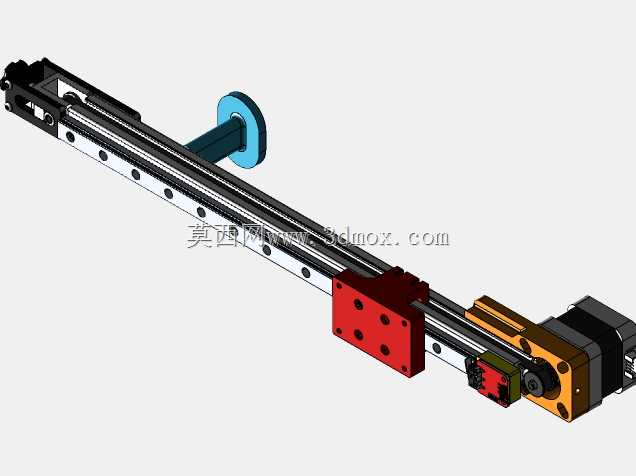

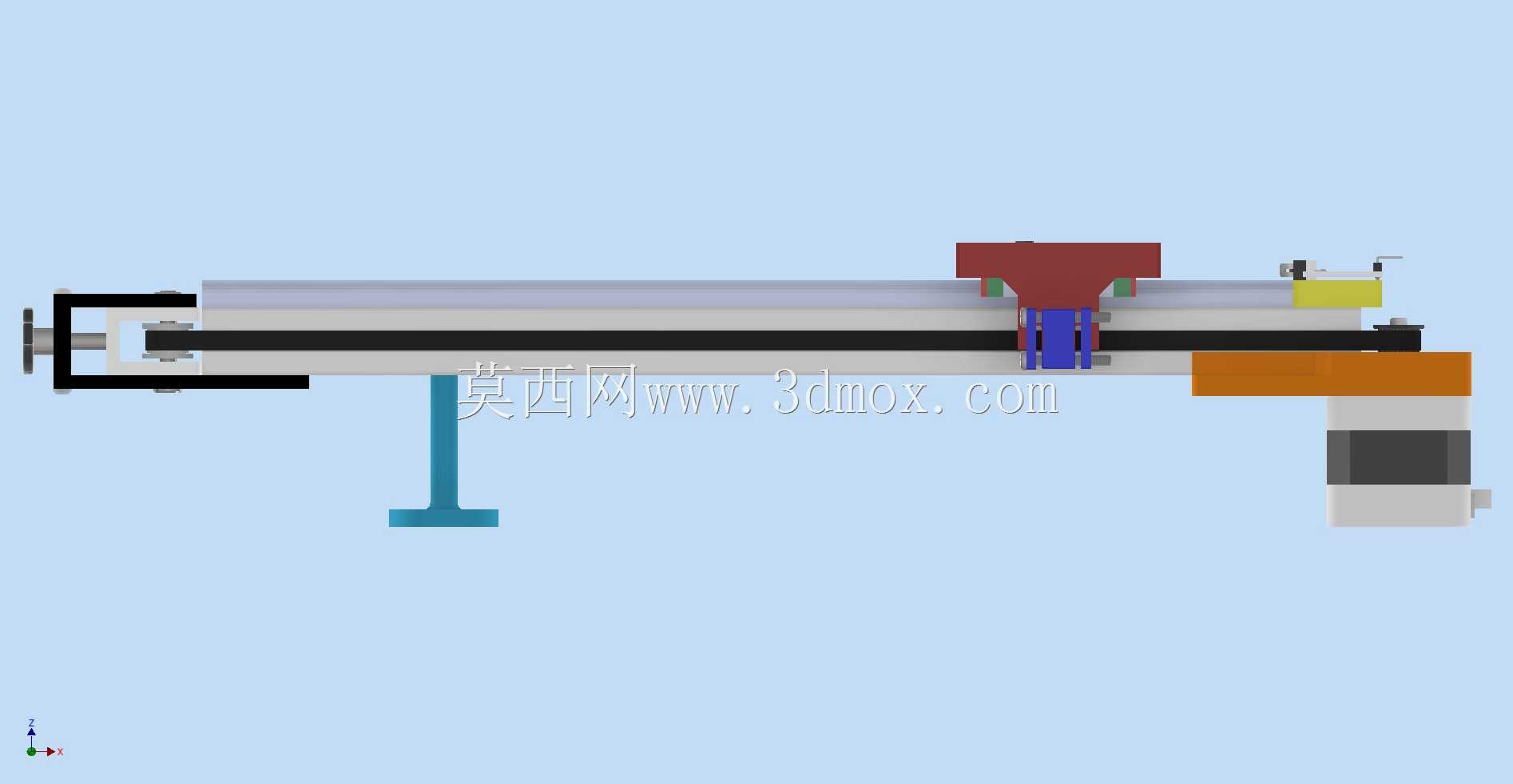

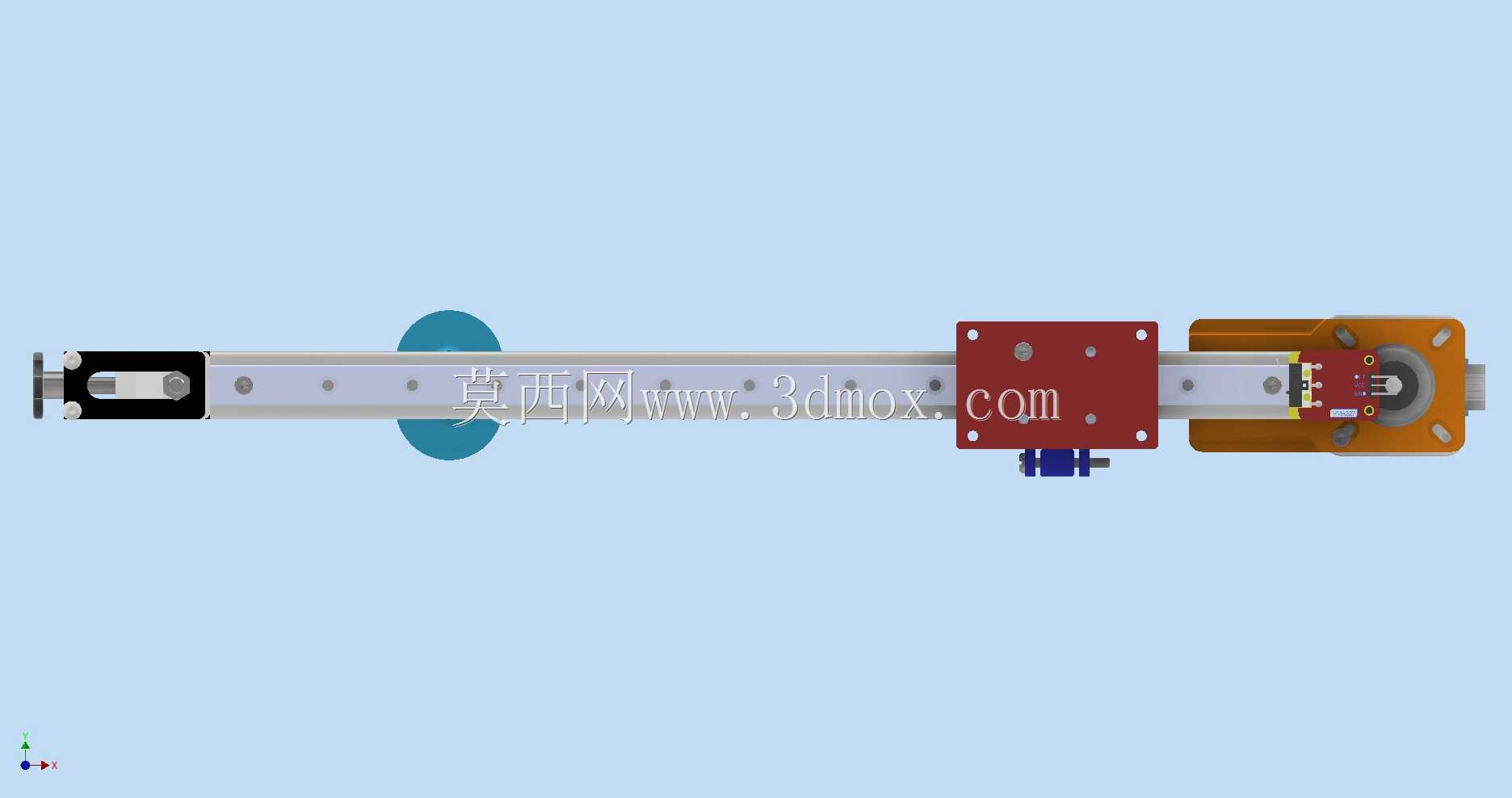

　　这款线性执行机构的设计初衷，是面向机电一体化实训场景与小型自动化工位的往复输送需求，解决常规滑台硬限位易撞损、行程适配性差的痛点。从结构配置来看，执行器采用Vslot2020铝型材作为主体承载基座，搭配mg12h线性导轨作为运动导向副，相比光轴导向结构，该组合的抗偏载能力更强，侧向受力时的运行平顺性更优，能适配不同安装姿态下的负载输送需求，不管是水平布置的工件移位，还是小角度倾斜安装的物料推送，都能保证运动过程无卡滞。传动部分选用gt2同步带作为动力传递部件，相比丝杠传动，同步带传动的运行噪音更低，空载往复速度更快，同时无需定期加注润滑脂维护，更适合教学场景下的频繁拆装演示与长时间连续运行。

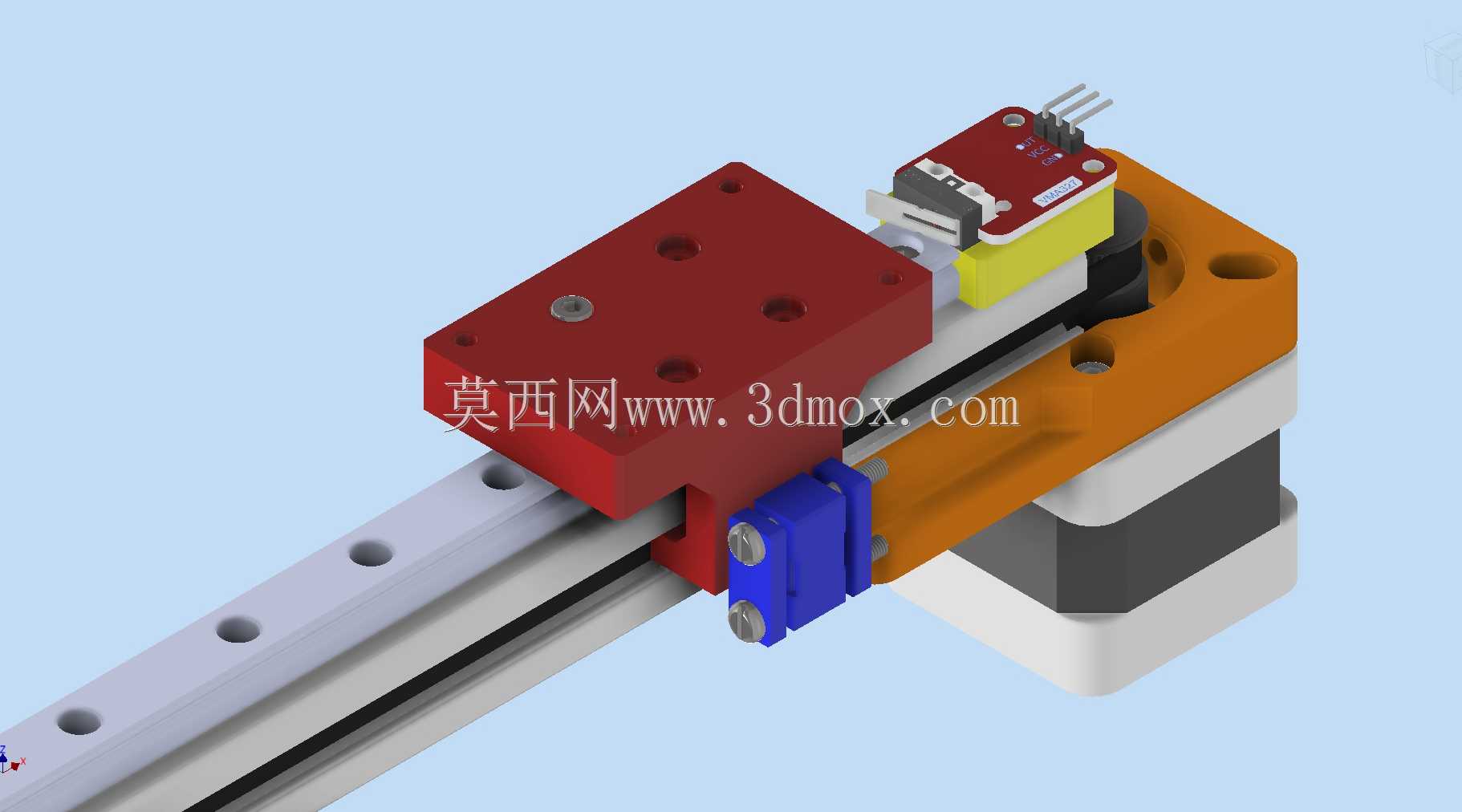

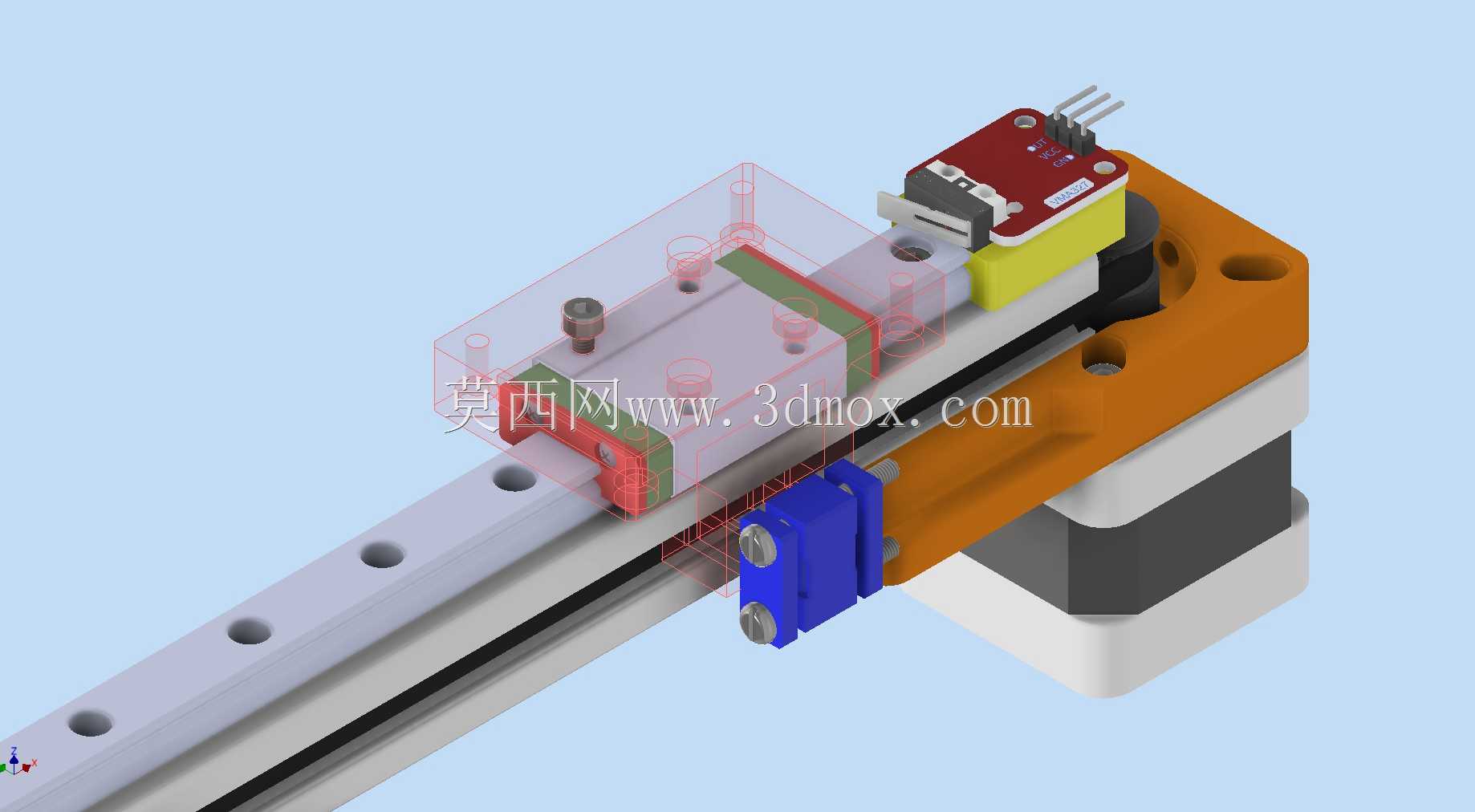

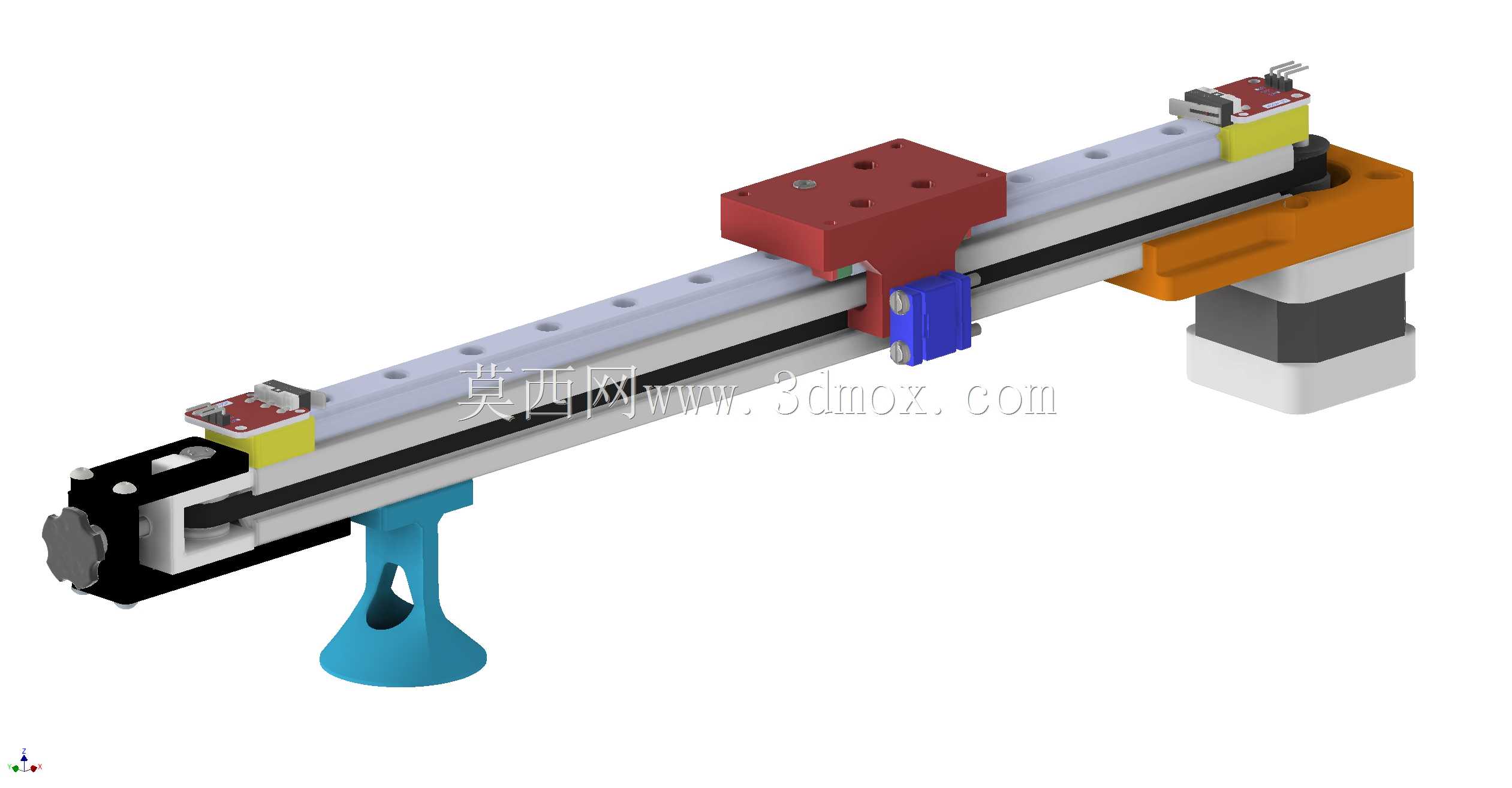

　　行程末端的限位触发结构没有采用常规的机械撞块，而是将限位触发元件集成在PCB板上，配合滑台侧的柔性触发件实现末端止动，柔性结构可以吸收滑台高速运行到行程末端的冲击惯量，避免硬碰撞导致的导轨变形、同步带跳齿问题，同时PCB集成式的限位元件可以直接对接控制板的IO接口，省去了额外的接线布线工序，安装调试效率更高。从安装边界来看，执行器的主体基座采用标准2020铝型材截面，安装孔位完全兼容工业铝型材的通用槽宽，既可以通过T型螺母直接固定在铝型材框架上，也可以通过底部的支撑脚座安装在工作台平面，侧向的负载安装板预留了多组标准螺纹孔，可直接搭载小型气动夹爪、检测传感器、点胶头等执行末端，无需额外加工转接板。在实际教学应用中，

　　这套机构可以拆解为型材基座、导轨副、同步带传动组、限位触发组件四个独立模块，学员可以通过拆装理解直线运动机构的导向、传动、限位三大核心系统的配合逻辑，也可以通过调整限位触发件的安装位置，快速变更有效行程长度，适配不同尺寸工件的移位演示需求。在小型自动化工位应用中，该执行器可作为小型分拣设备的横向移位轴，或是检测设备的工件送进轴，柔性限位的设计可以降低设备调试阶段的撞机风险，即使控制程序出现跑飞问题，柔性触发结构也能避免机构硬损坏，降低设备维护成本。滑台的运动阻力经过配磨调整，空载运行时的阻力均匀无卡顿，配合步进电机即可实现0.1mm级的定位精度，完全满足教学演示与轻型工位的精度要求。
