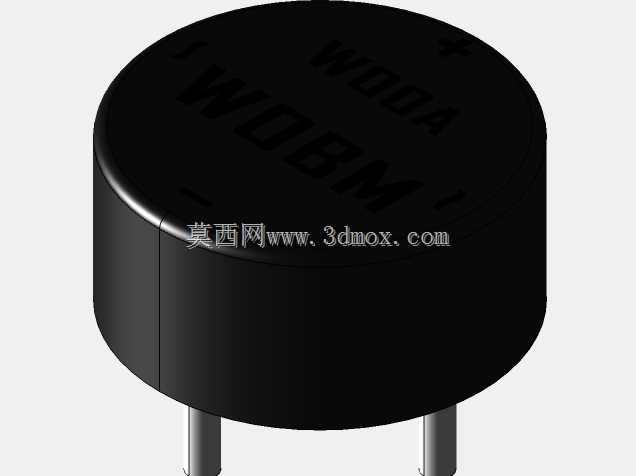

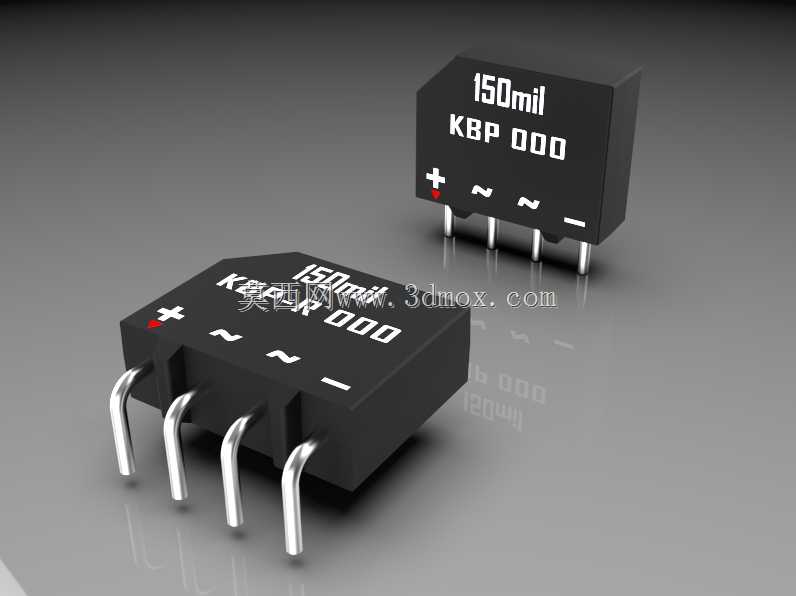

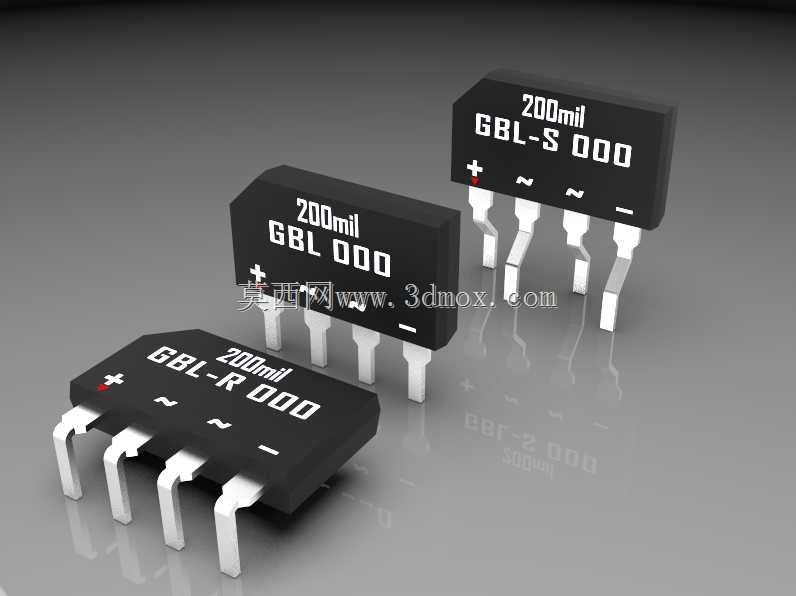

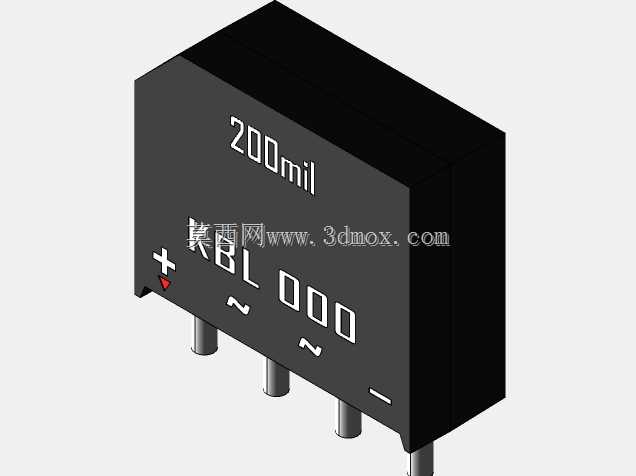

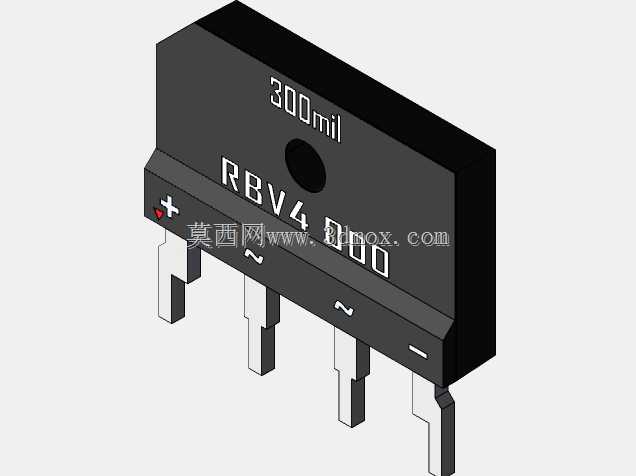

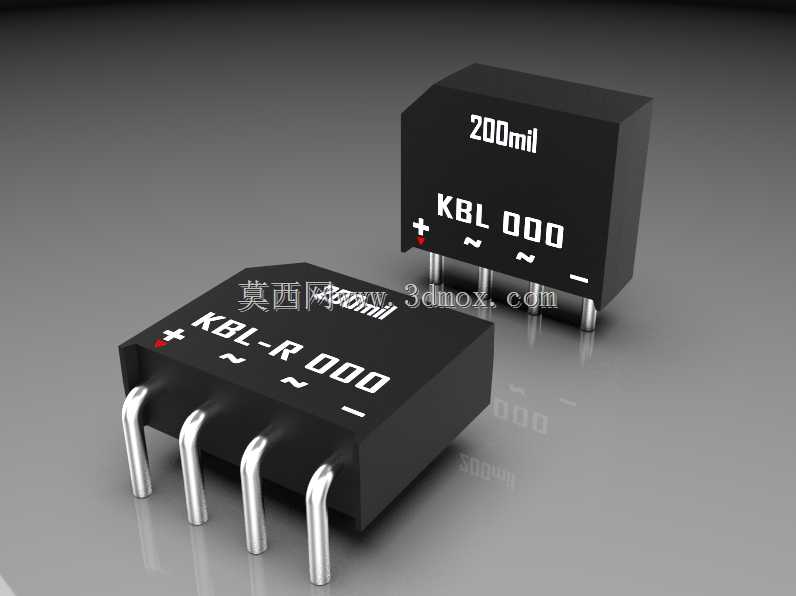

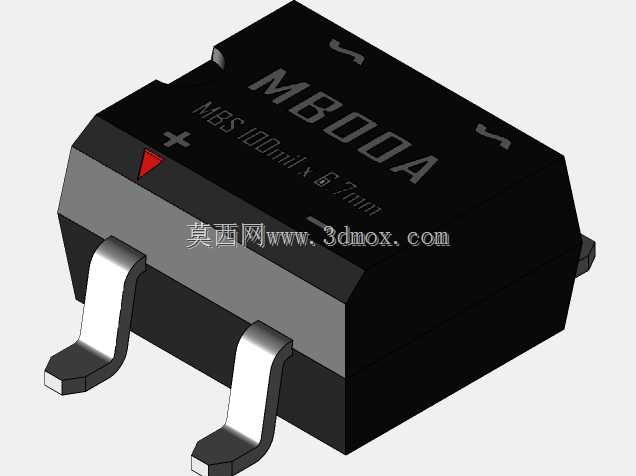

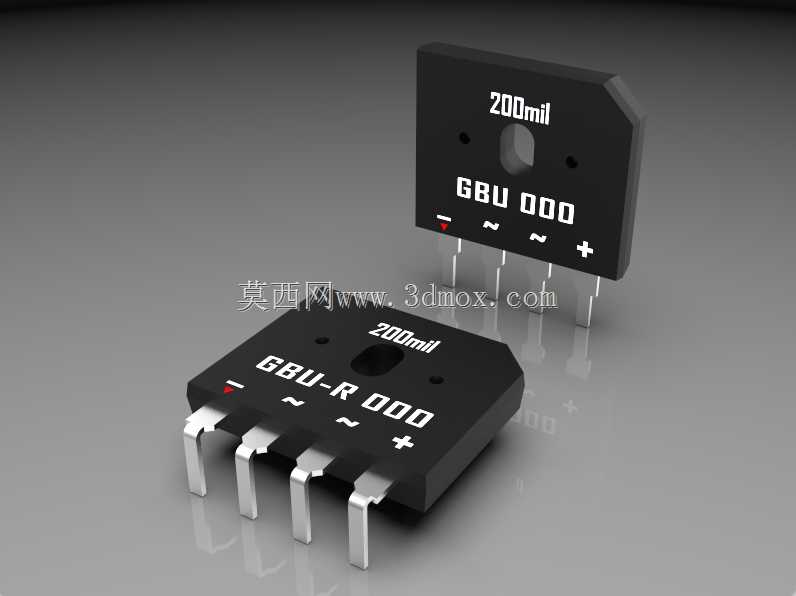

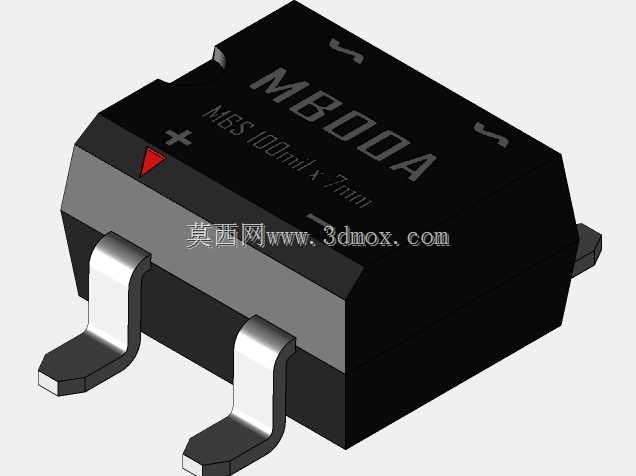

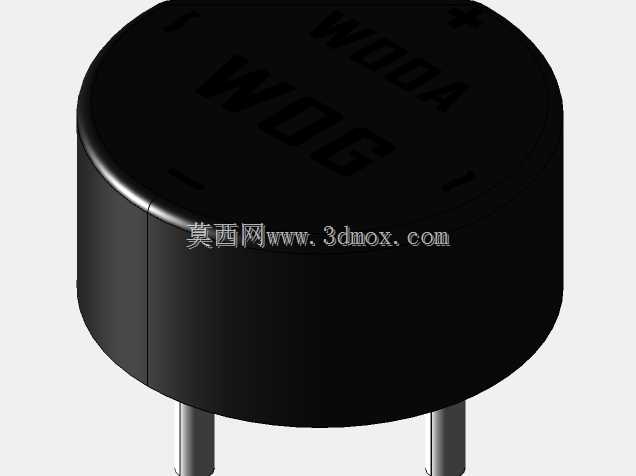

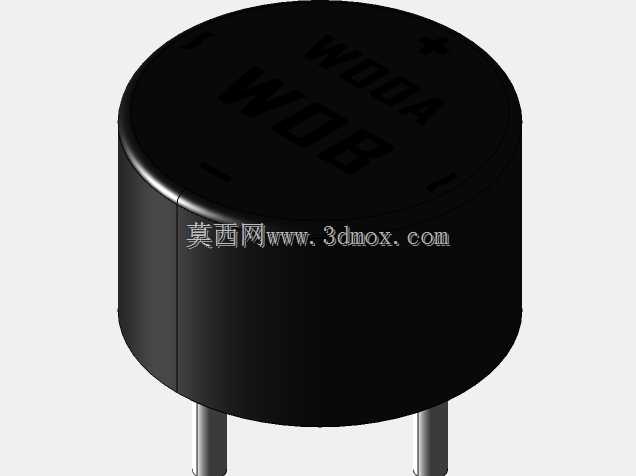

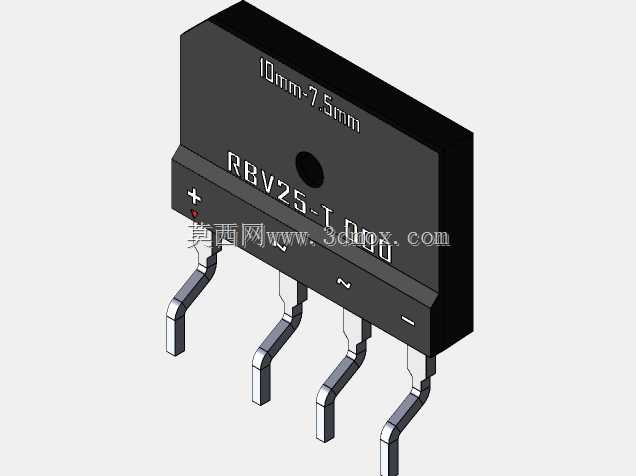

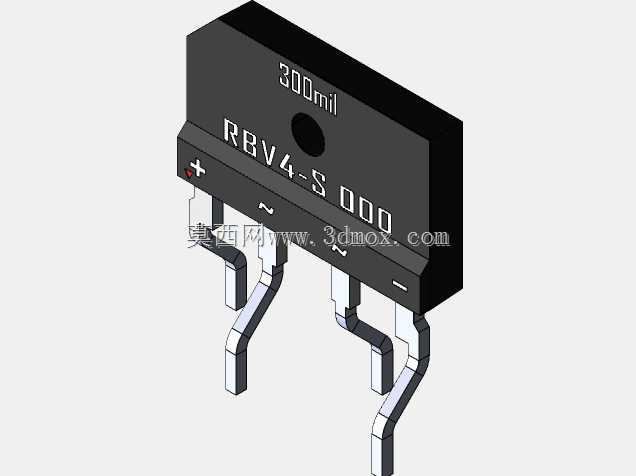

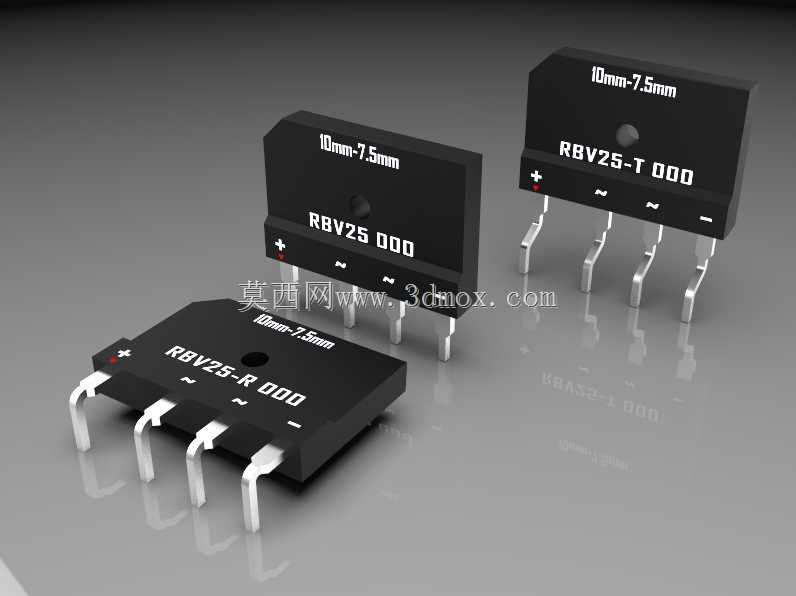

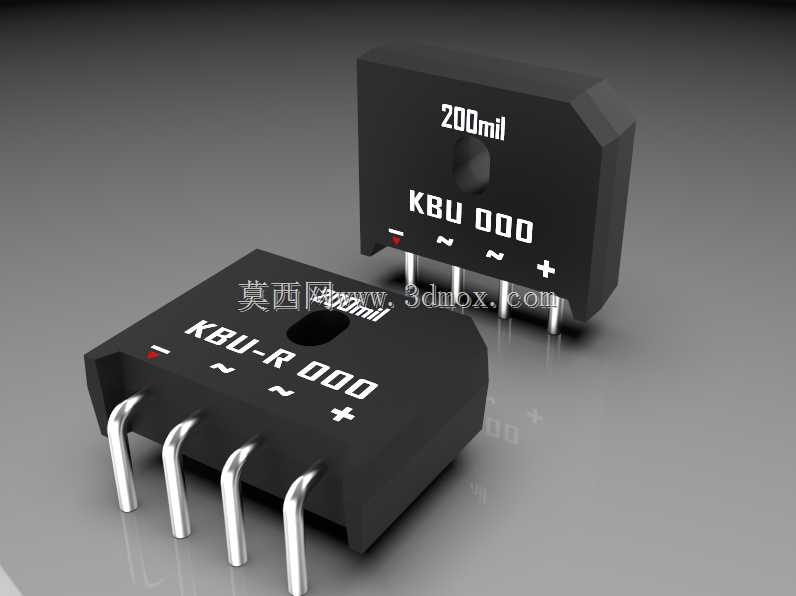

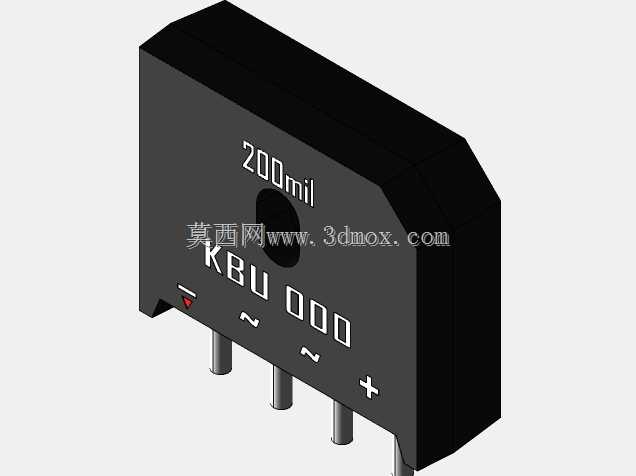

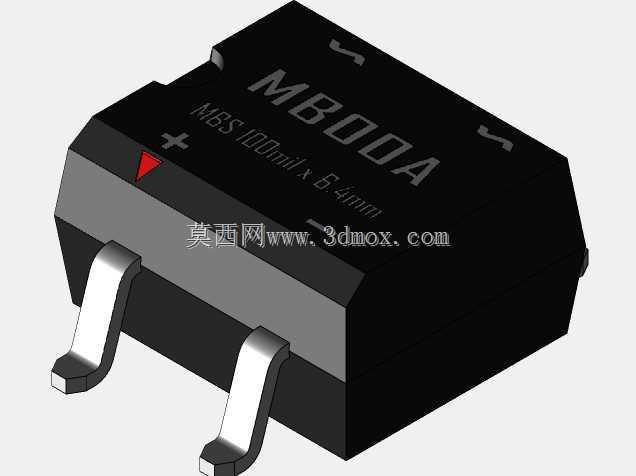

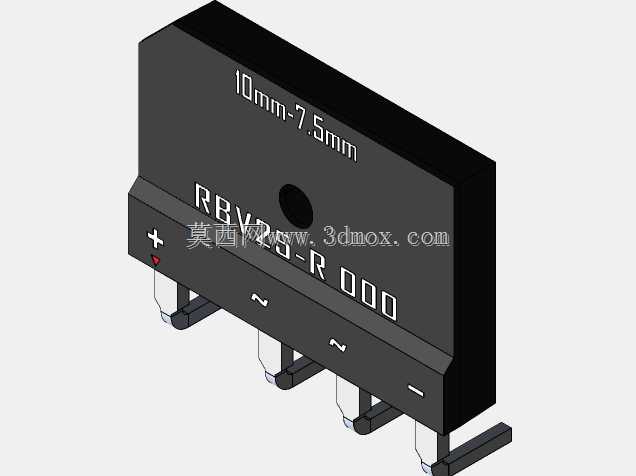

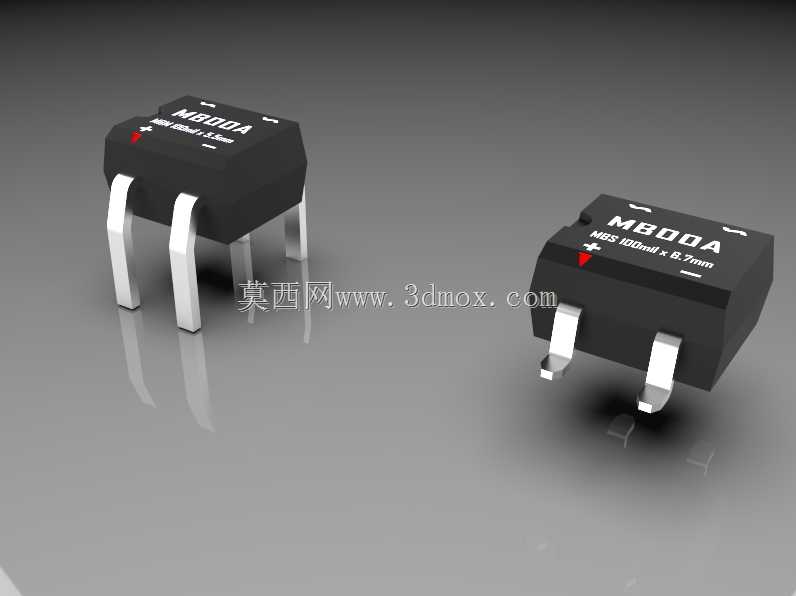

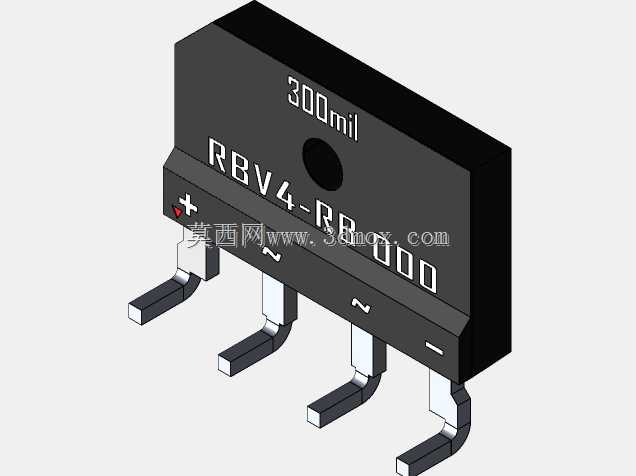

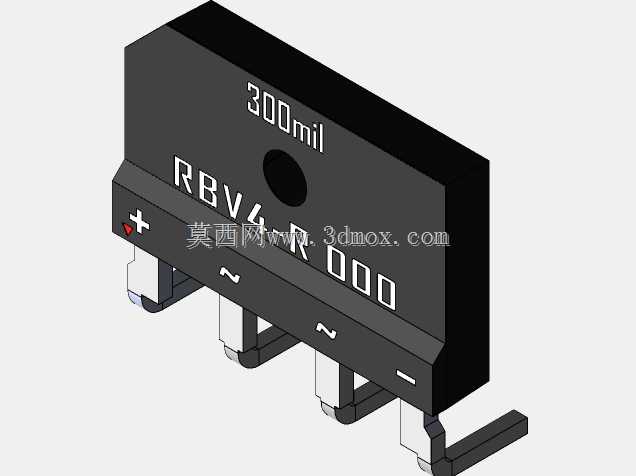

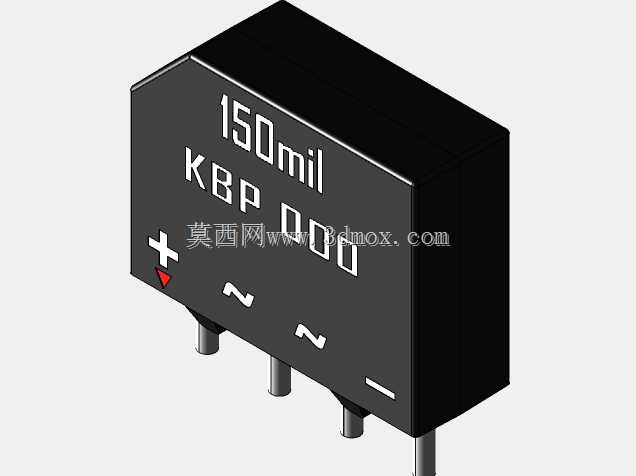

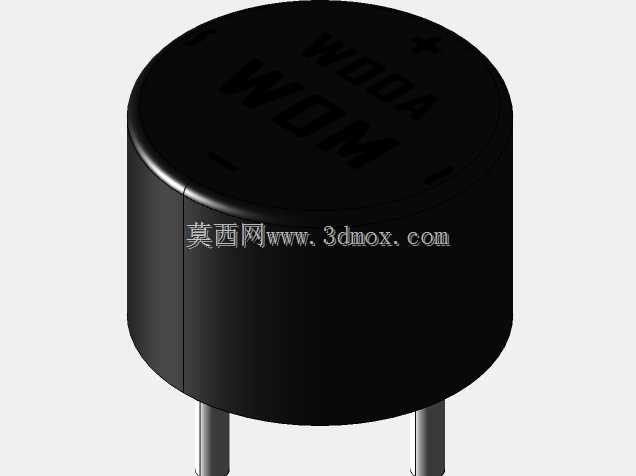

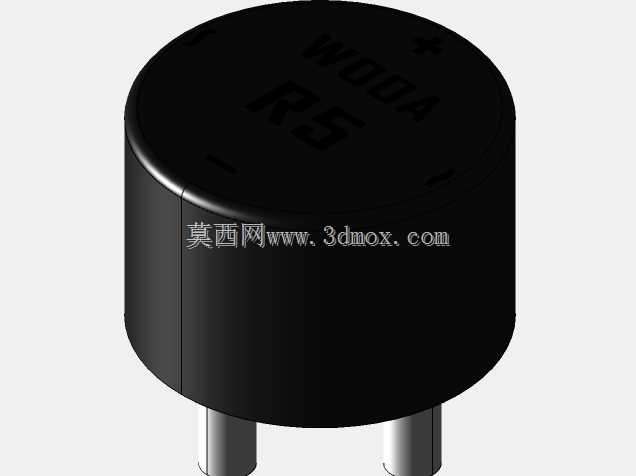

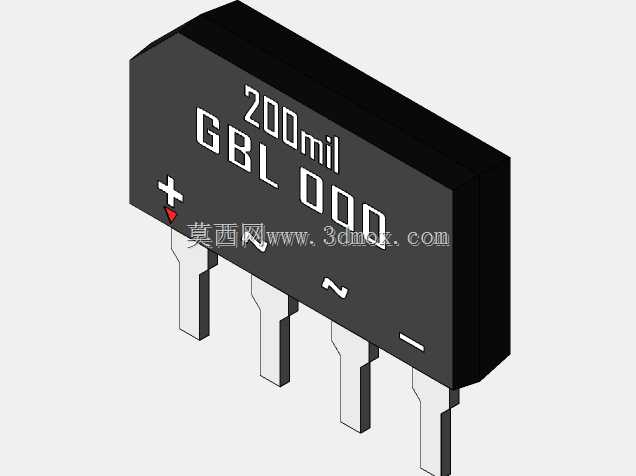

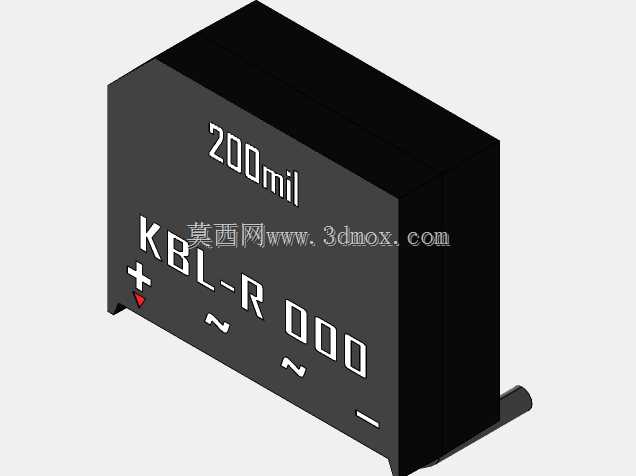

这类方形桥式整流器件是交直流转换电路里的核心功率部件,常见于工业开关电源、工控设备供电模块、民用家电整流单元、小型逆变装置的前端整流环节,作用是将输入端的交变电流转换为脉动直流,为后级滤波、稳压电路提供基础的直流输入,相比分立二极管搭建的整流电路,一体化封装的桥堆能大幅缩减PCB占用面积,减少布线带来的寄生参数影响,提升整流回路的一致性与可靠性。

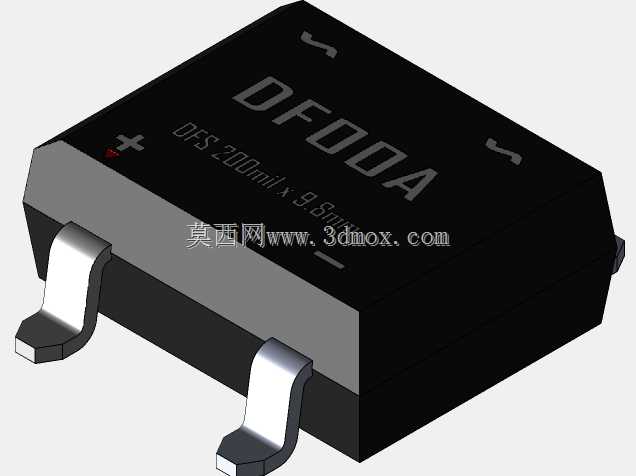

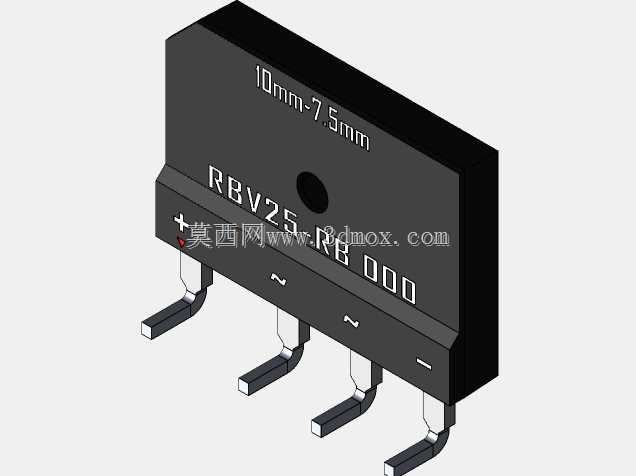

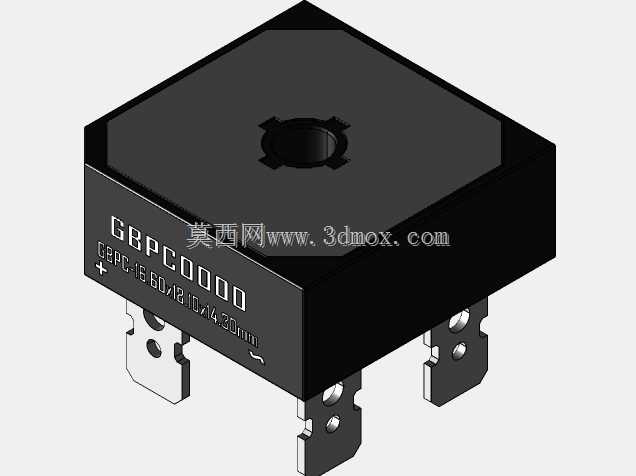

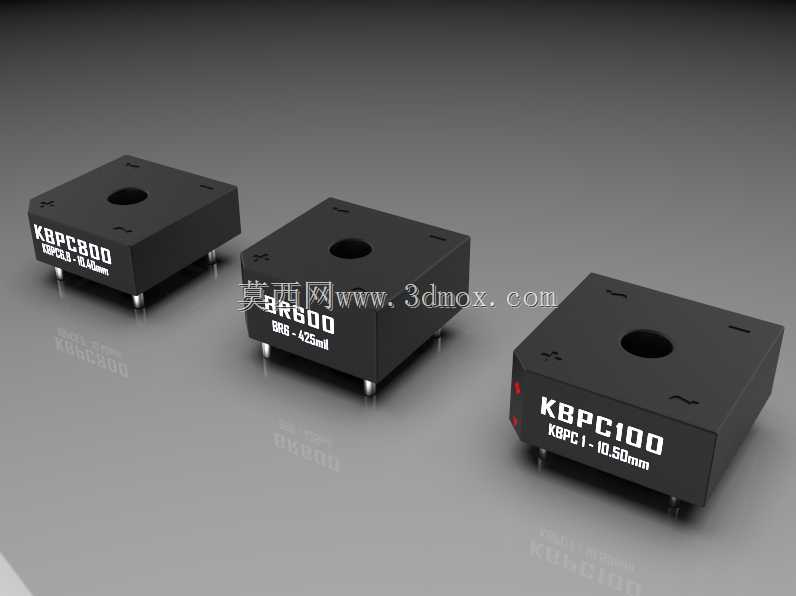

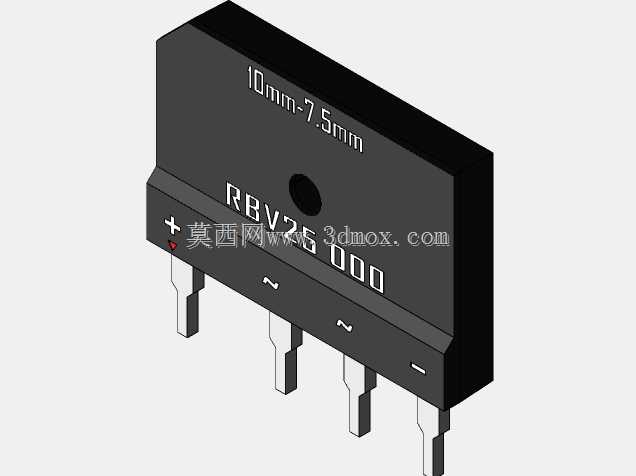

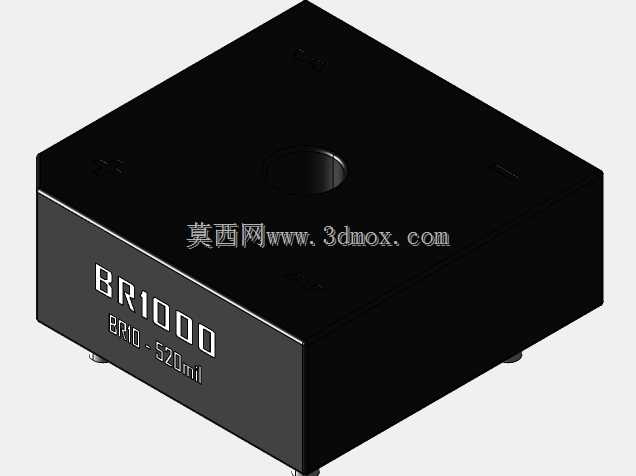

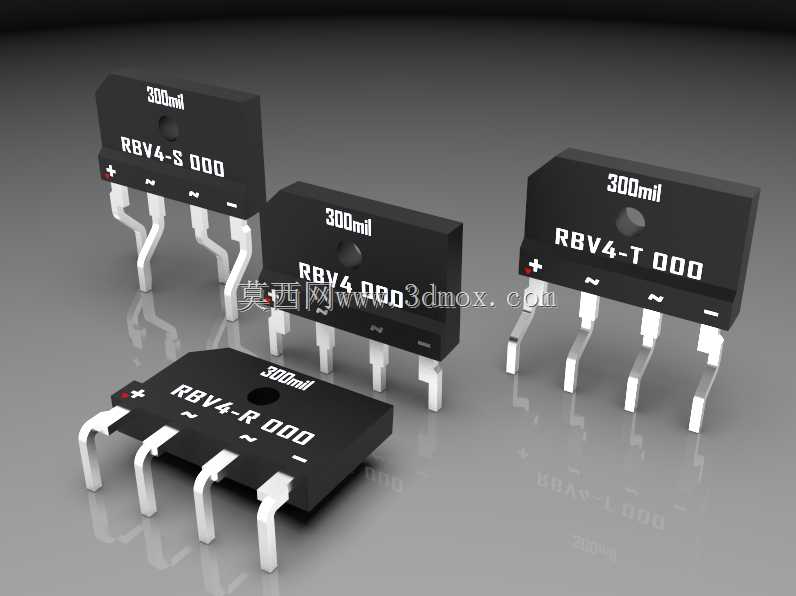

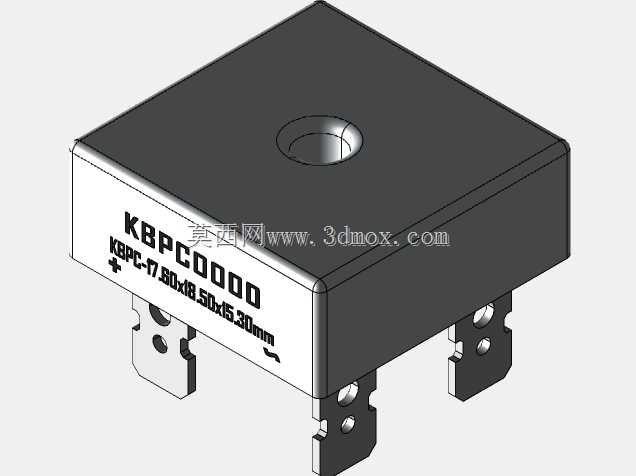

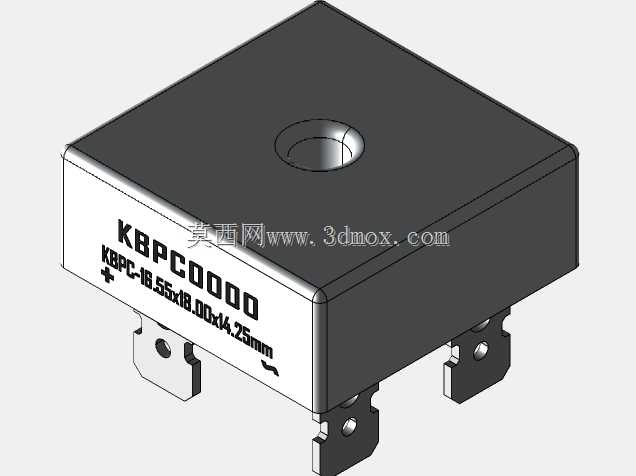

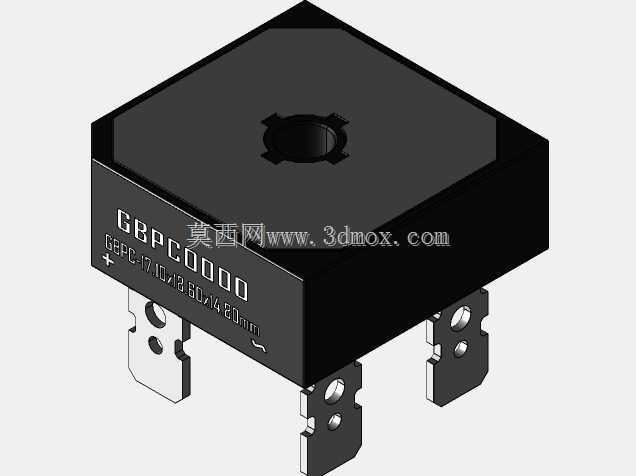

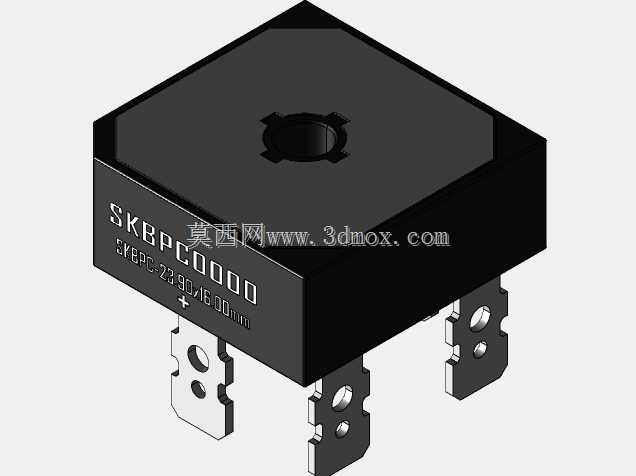

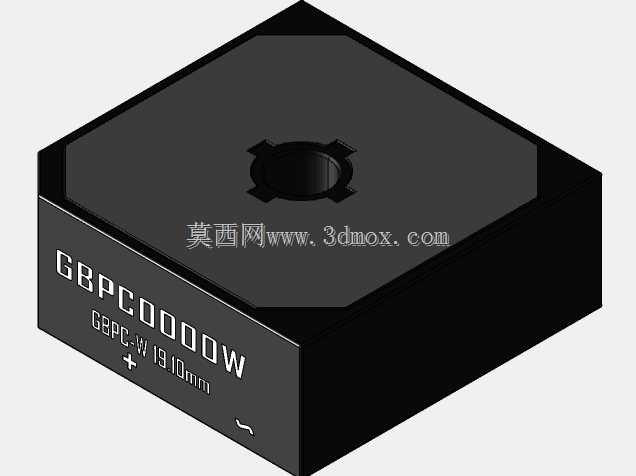

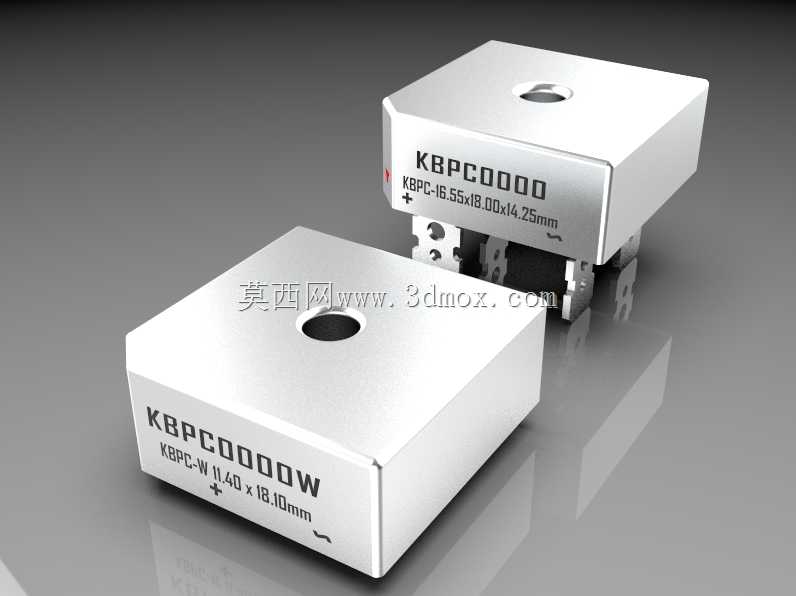

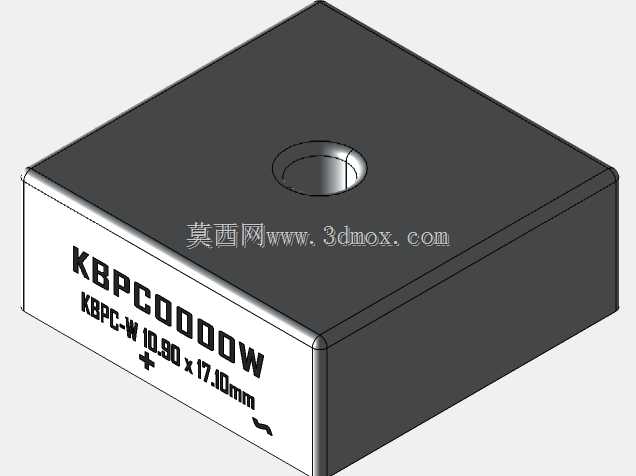

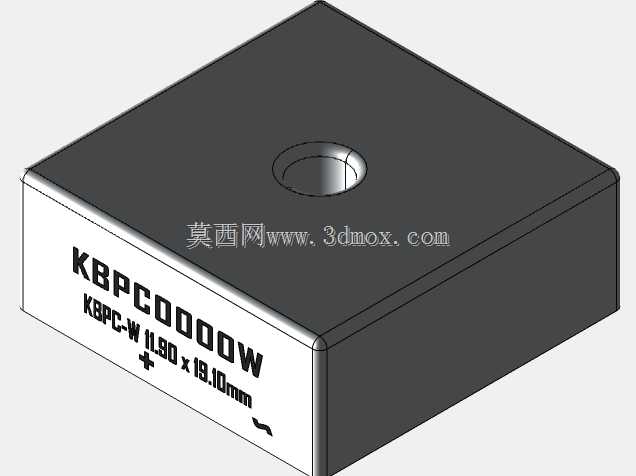

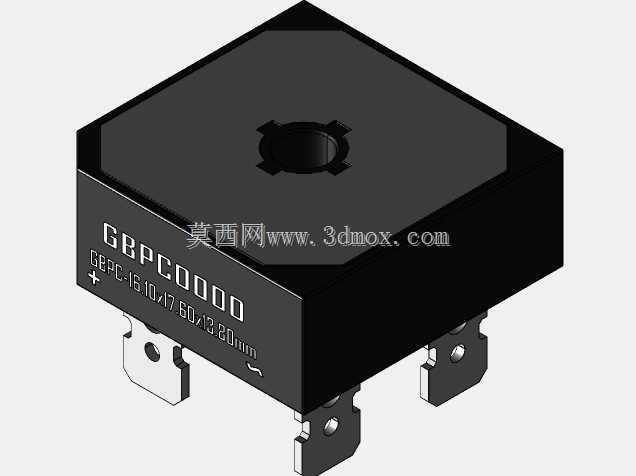

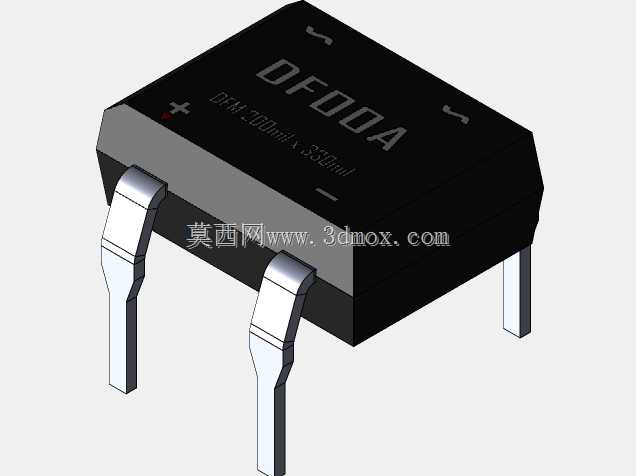

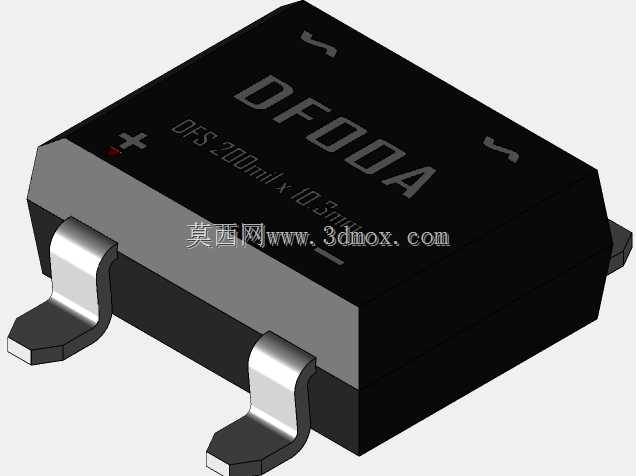

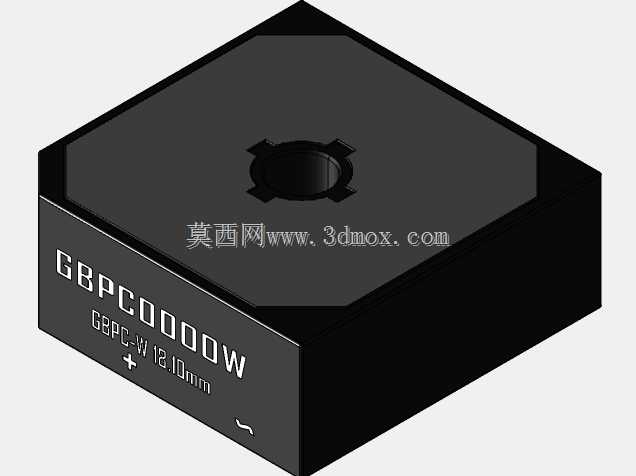

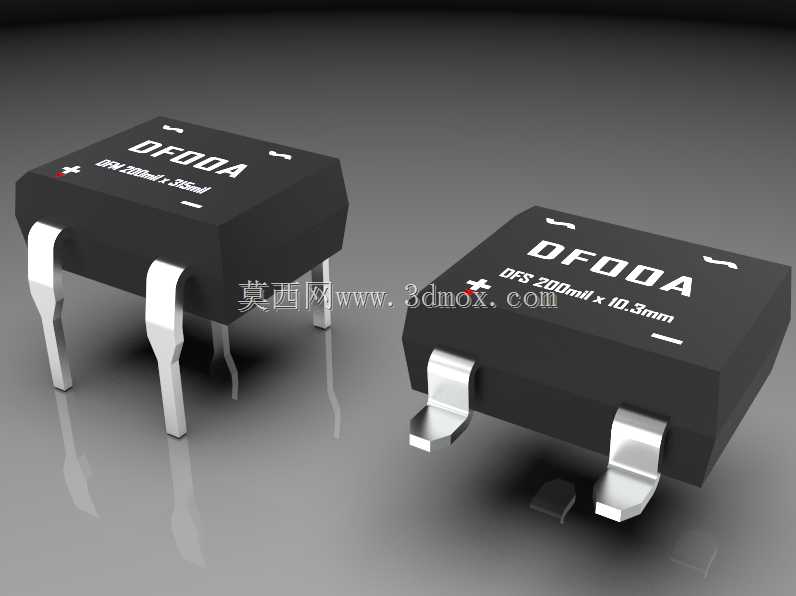

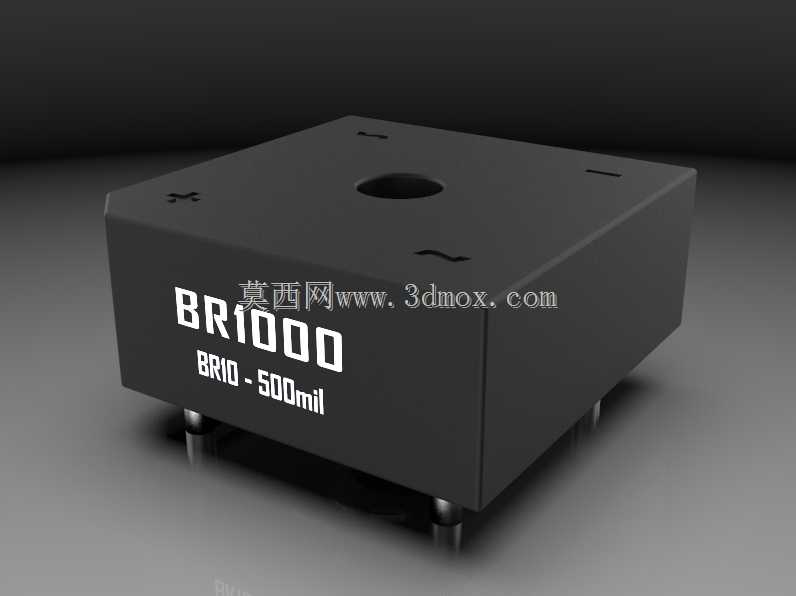

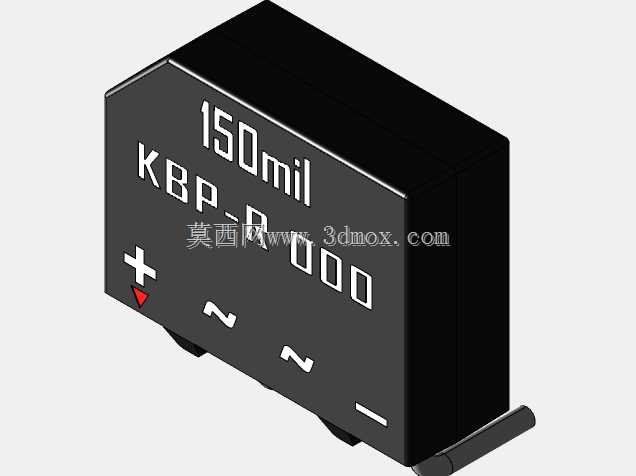

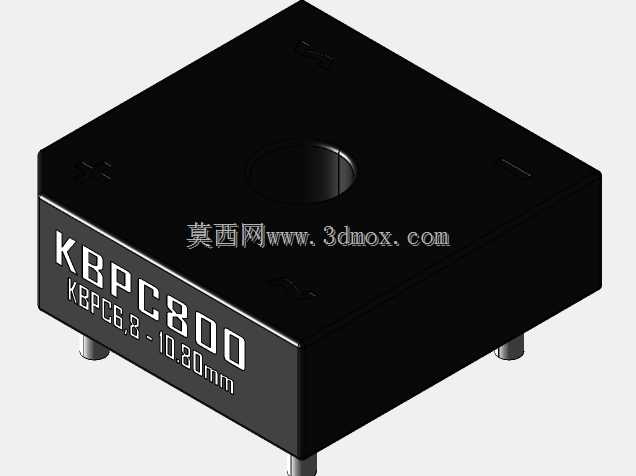

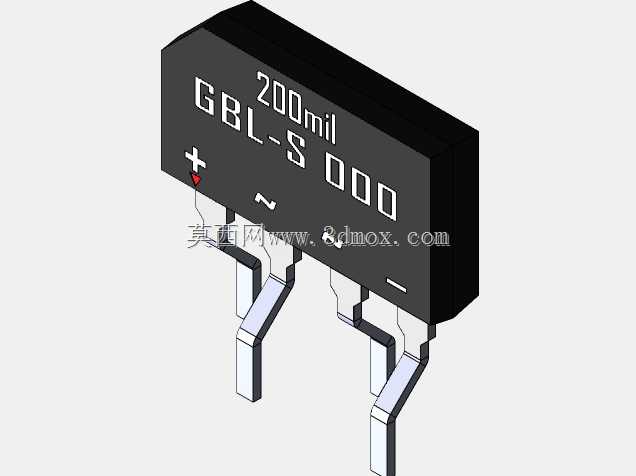

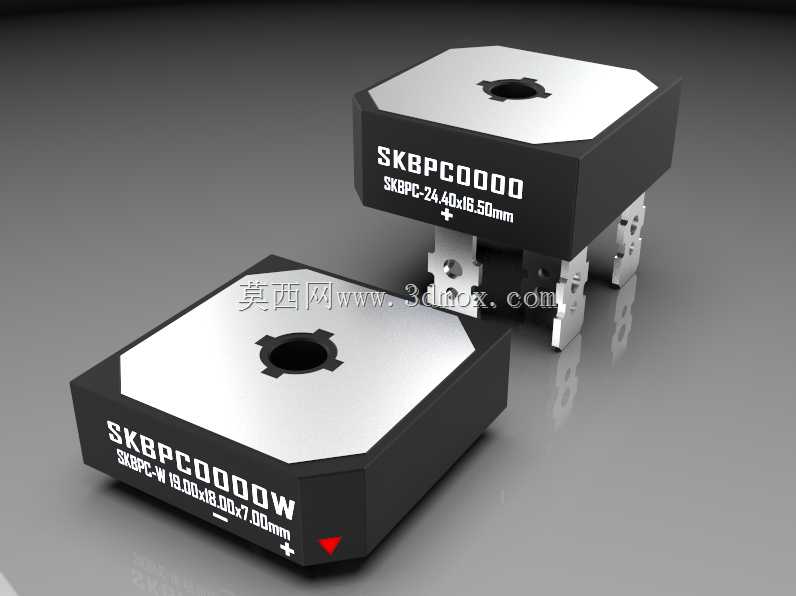

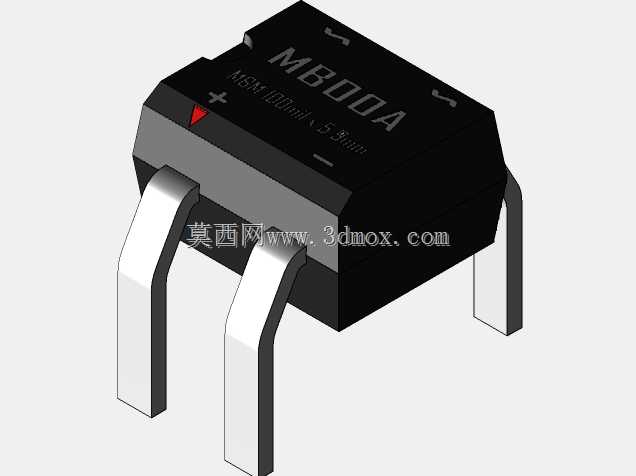

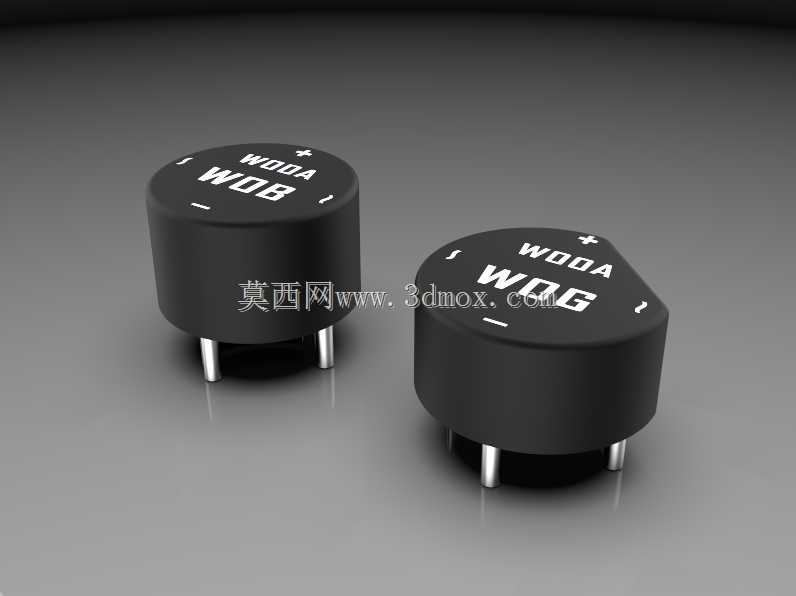

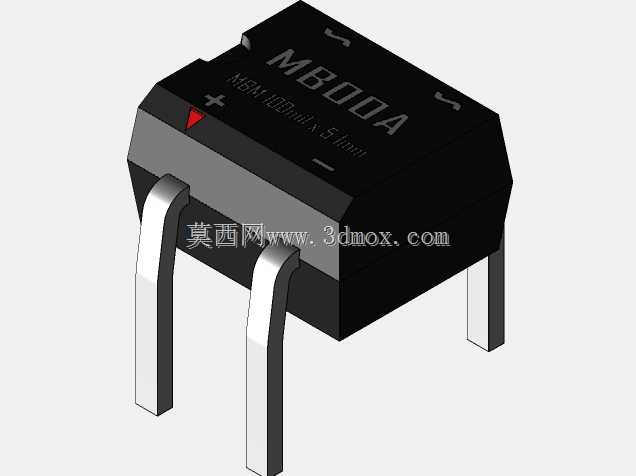

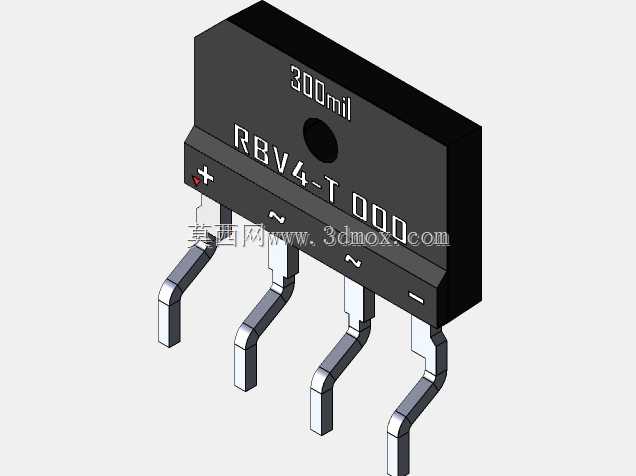

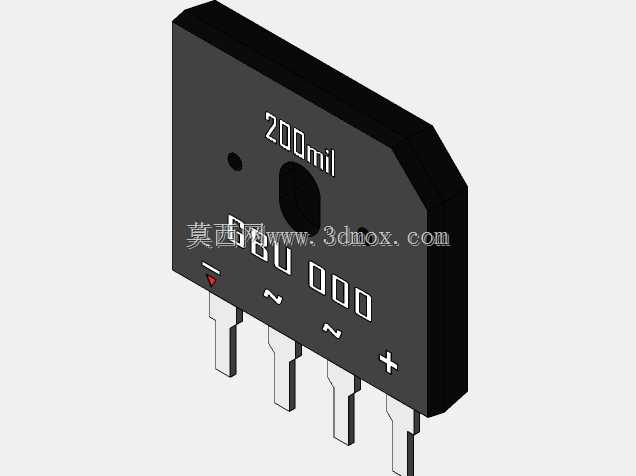

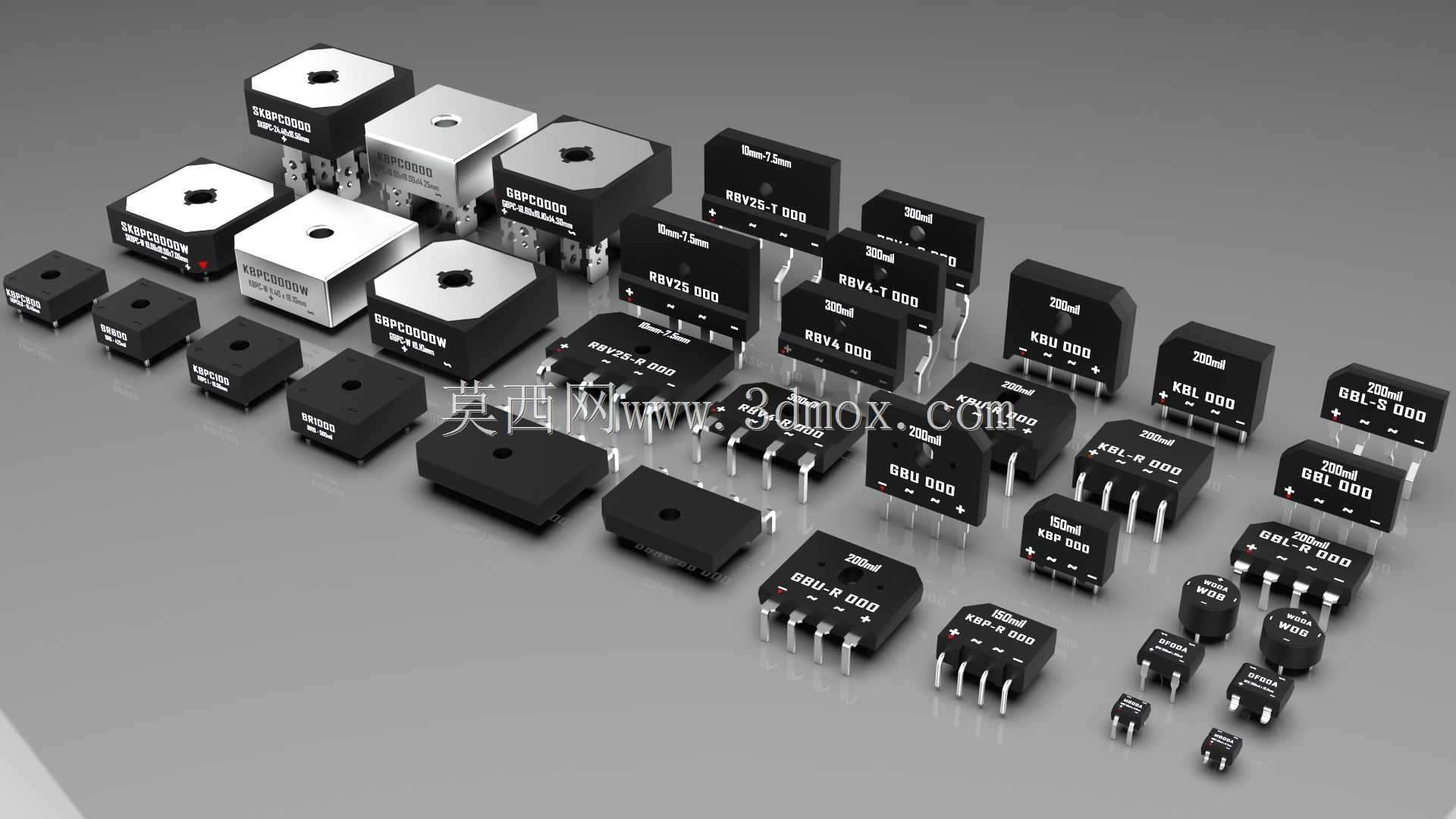

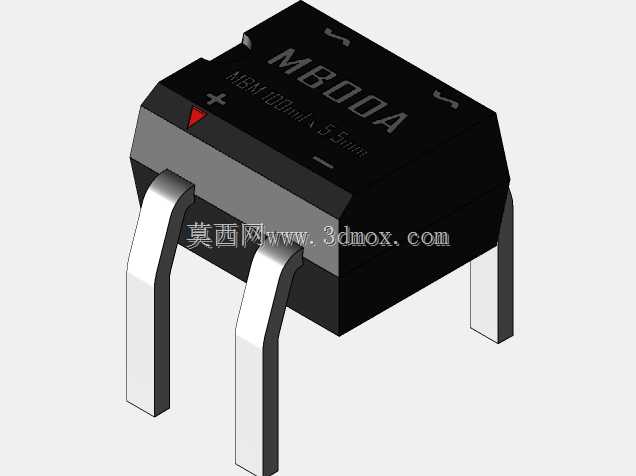

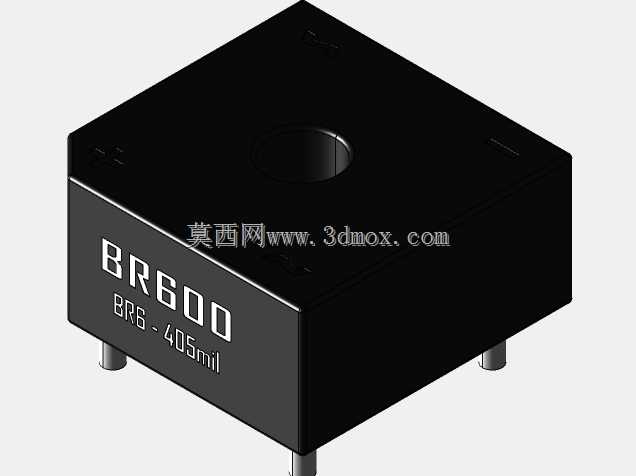

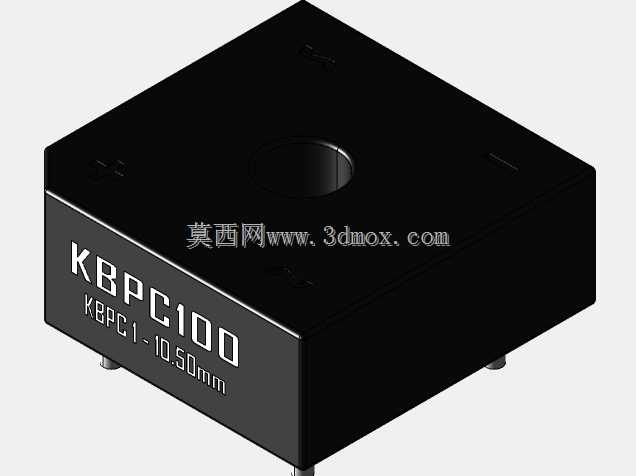

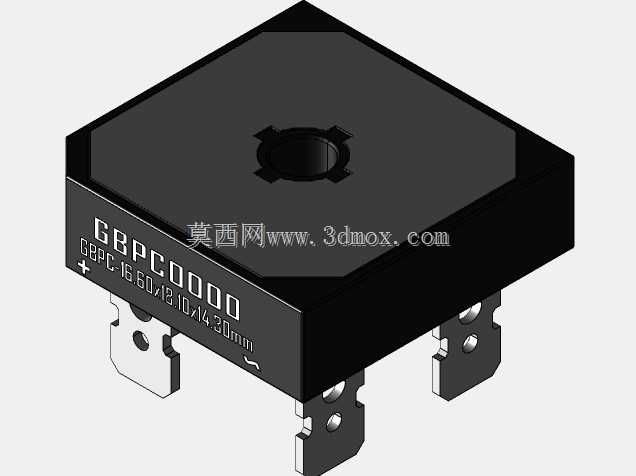

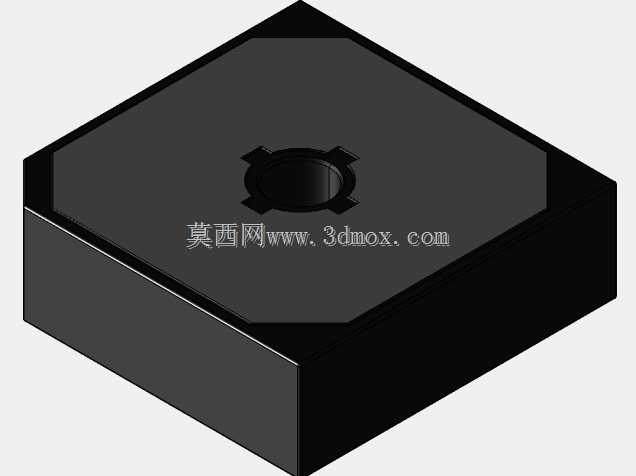

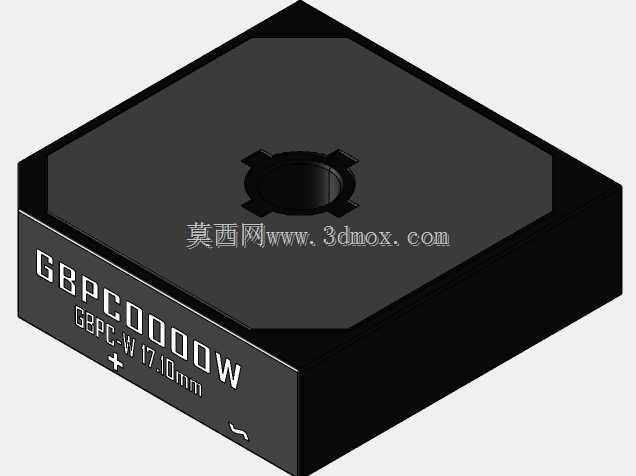

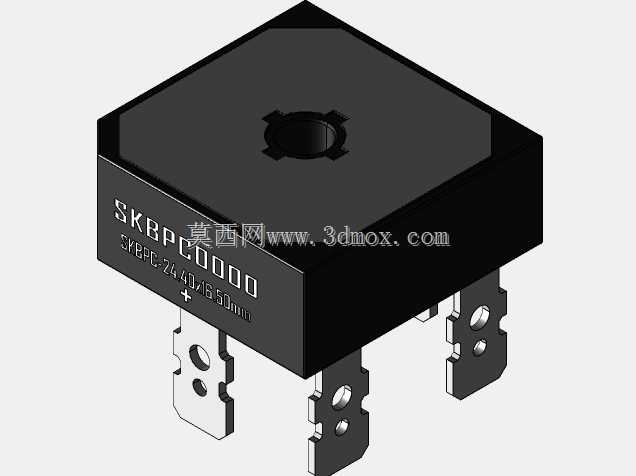

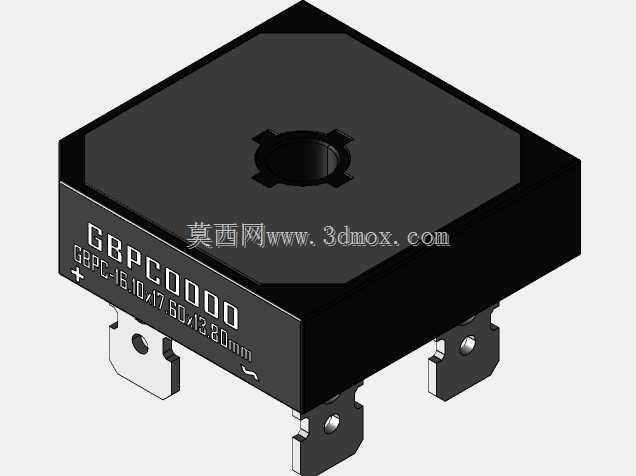

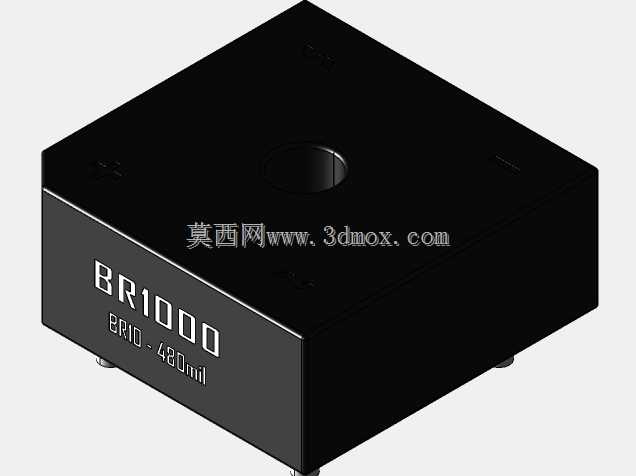

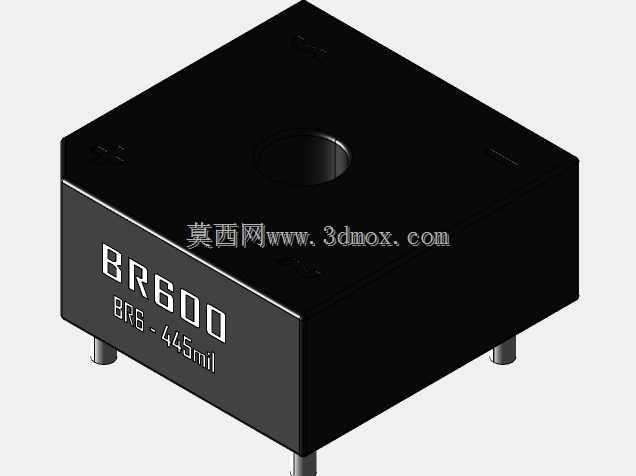

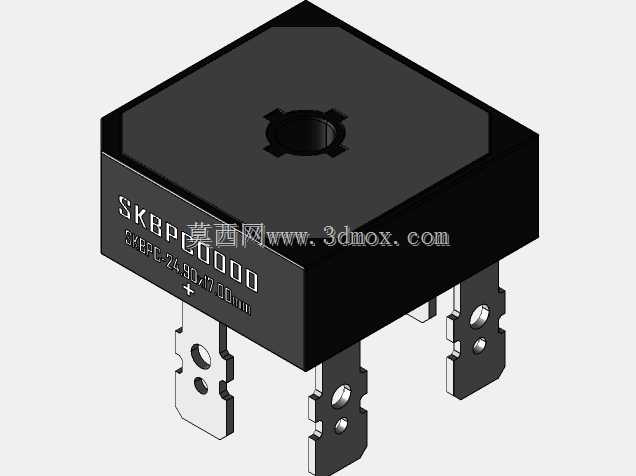

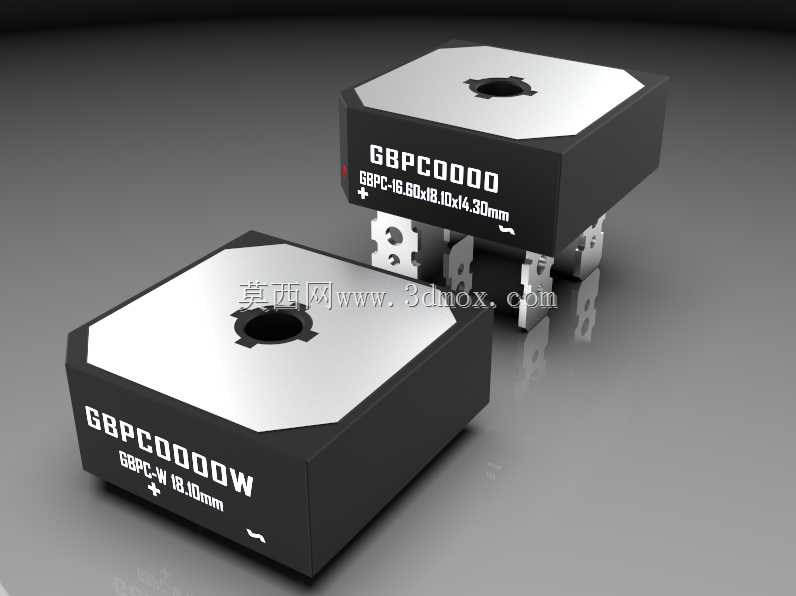

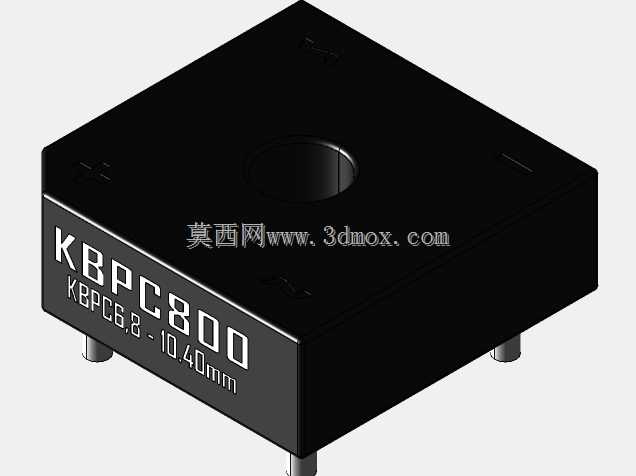

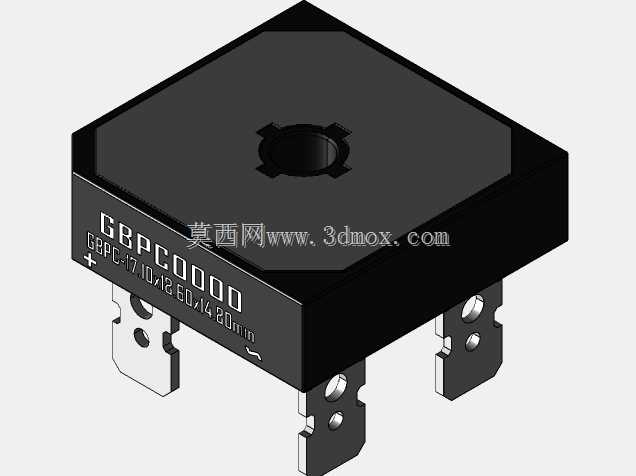

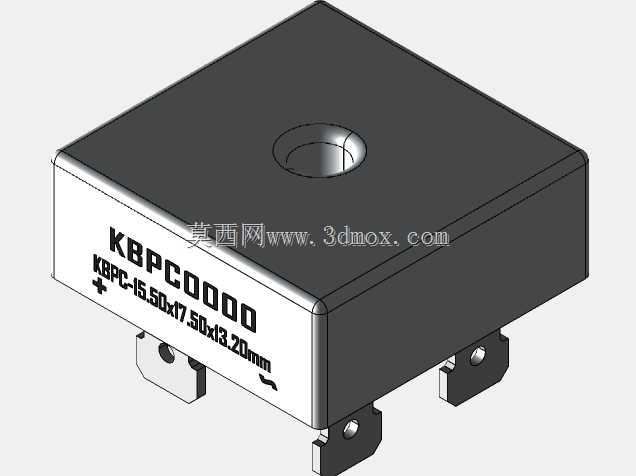

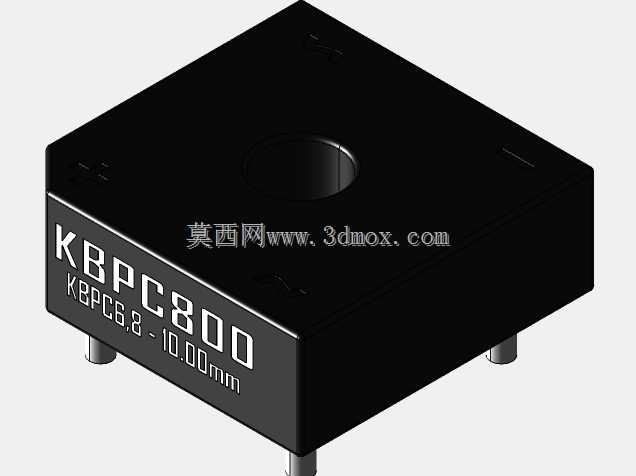

从结构设计来看,这类桥堆采用方形环氧塑封外壳,顶部金属散热面直接与内部整流芯片的导热层连通,实际装配时可贴合额外散热片提升载流能力,引脚采用直插通孔式设计,对应PCB上的安装孔位做了等距排布,不同电流等级的产品对应不同的外形尺寸边界,小电流规格的本体长宽尺寸在18mm左右,引脚伸出长度适配常规1.6mm厚度PCB的波峰焊工艺要求,大电流规格本体尺寸可达30mm级别,引脚直径与焊盘尺寸做了对应匹配,避免大电流工况下引脚载流不足的问题。

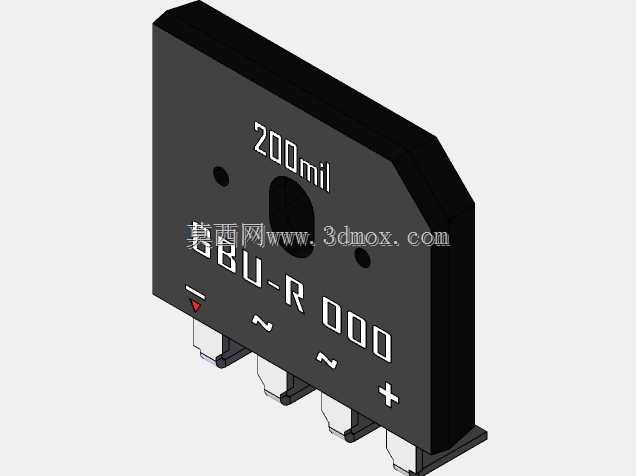

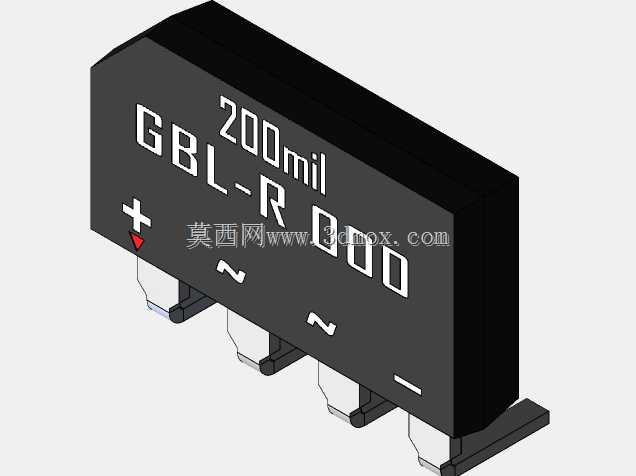

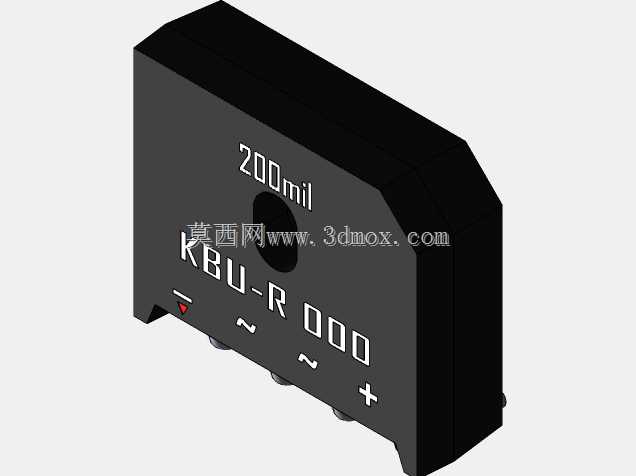

建模过程中需要重点关注几个核心尺寸边界:首先是本体塑封部分的拔模斜度,实际生产中塑封模具存在1°左右的拔模角度,建模时如果忽略这个细节,后续做装配干涉检查时会出现与周边壳体、散热片的干涉问题;其次是引脚的位置度公差,四个交流输入、直流正负极输出引脚的中心距需要严格对应行业通用的安装规范,否则会出现PCB插装时引脚无法对位的问题;顶部散热面的平面度也需要在建模时做约束,保证后续装配散热片时接触面积足够,降低热阻。
这类器件的结构设计还需要考虑焊接时的耐温特性,引脚与塑封本体结合处做了台阶限位,避免波峰焊时焊锡沿引脚爬升到塑封本体内部,影响内部芯片的绝缘性能;本体表面的丝印标识区域预留了足够的平面空间,用于标注型号、极性、认证标识等信息,建模时丝印区域的凹陷深度控制在0.1mm左右,既保证标识印刷的附着力,又不会影响塑封本体的结构强度。在做整机设备的结构布局时,这类桥堆通常会布置在PCB的交流输入侧,靠近电源输入端子的位置,缩短交流走线的长度,减少电磁干扰的辐射,同时顶部预留足够的散热空间,若设备为密闭式结构,还需要在桥堆散热面与设备壳体之间增加导热垫,将热量传导到金属外壳上辅助散热。不同功率等级的桥堆在外形尺寸上有明确的梯度划分,选型时除了关注电气参数,还要核对安装孔位、本体高度是否满足设备内部的空间约束,尤其是在薄型电源、小型化工控模块的设计中,本体高度的尺寸公差会直接影响整机的装配可行性。
