杯装食品自动化包装生产线结构设计

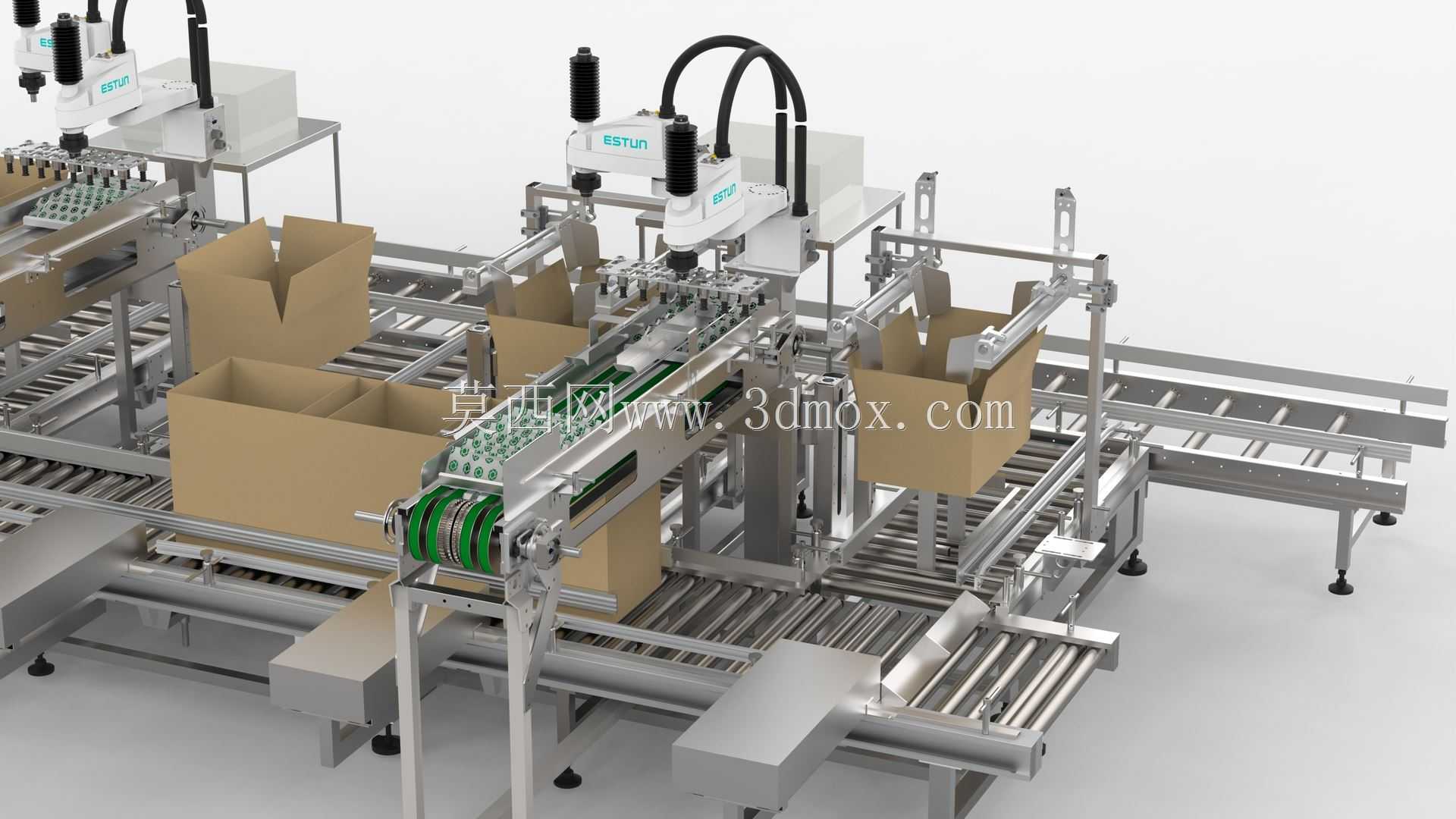

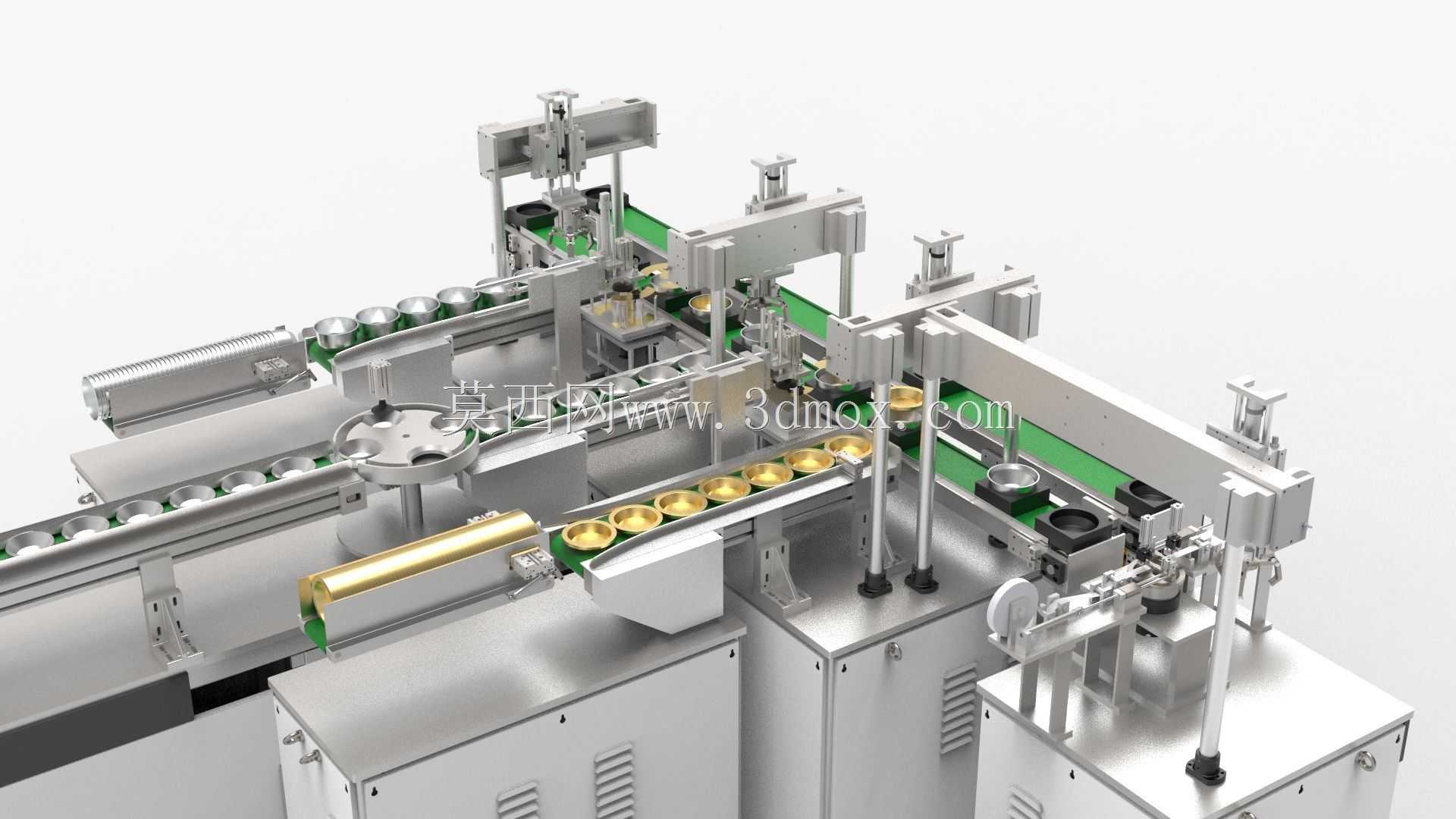

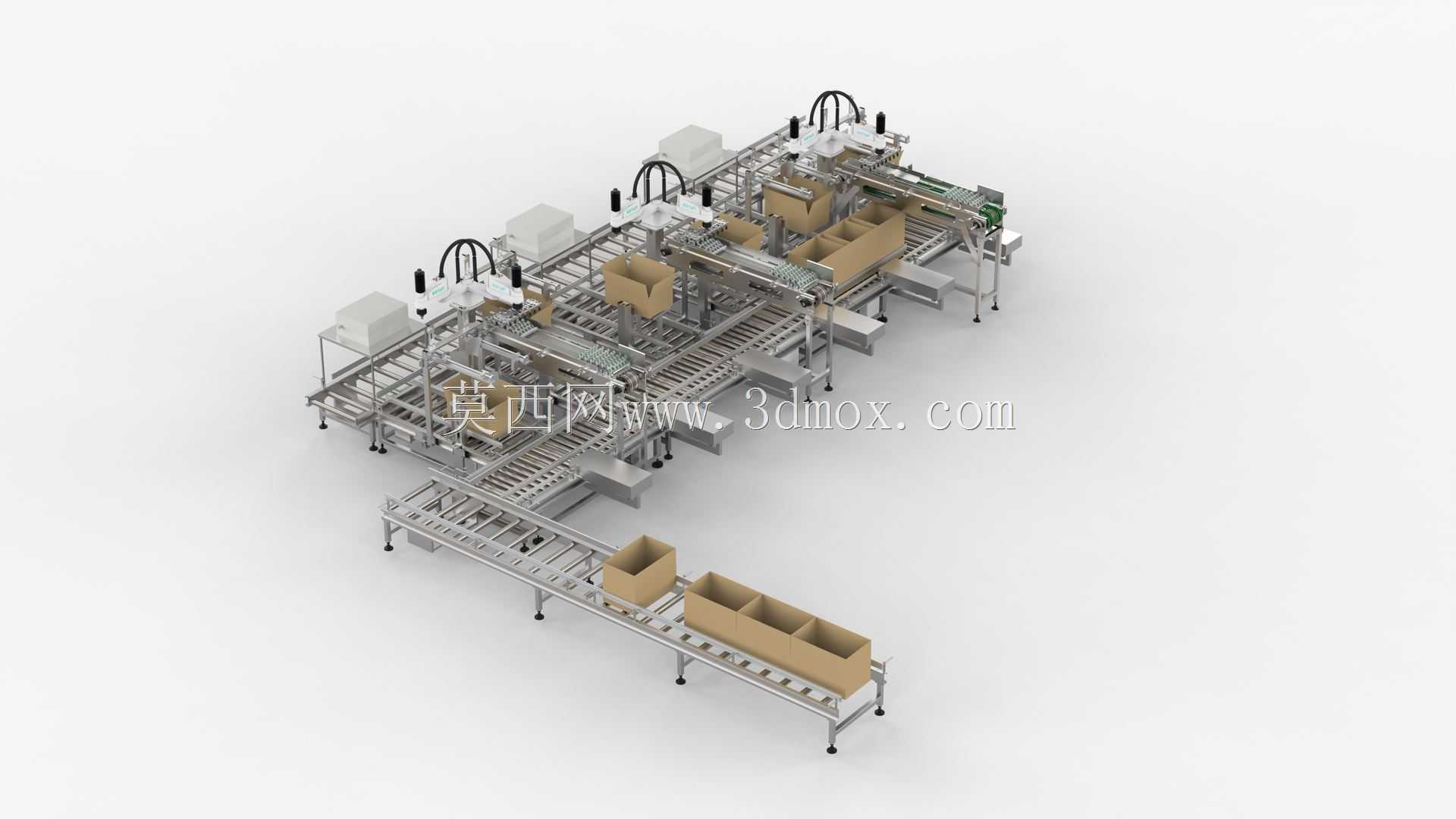

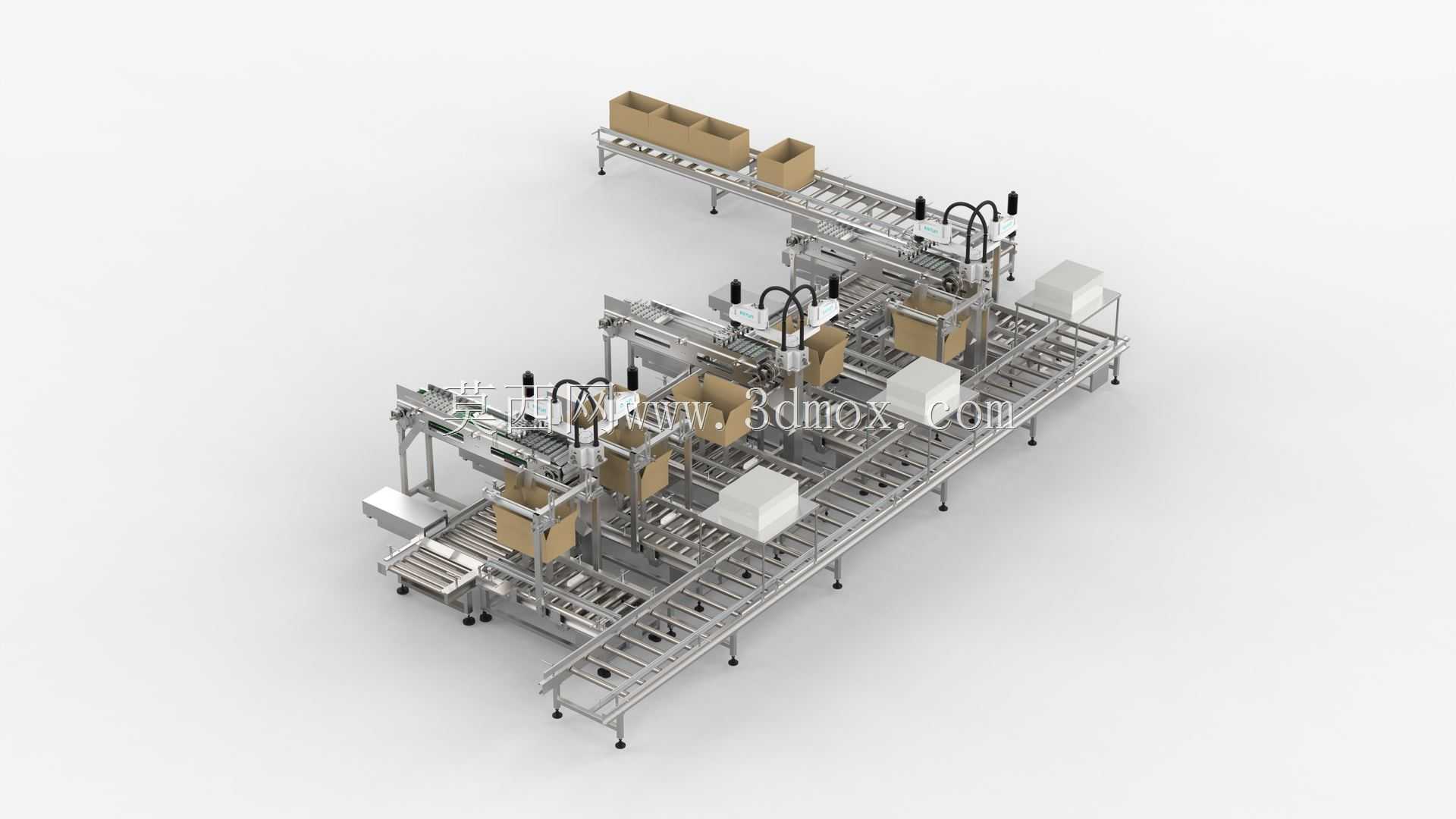

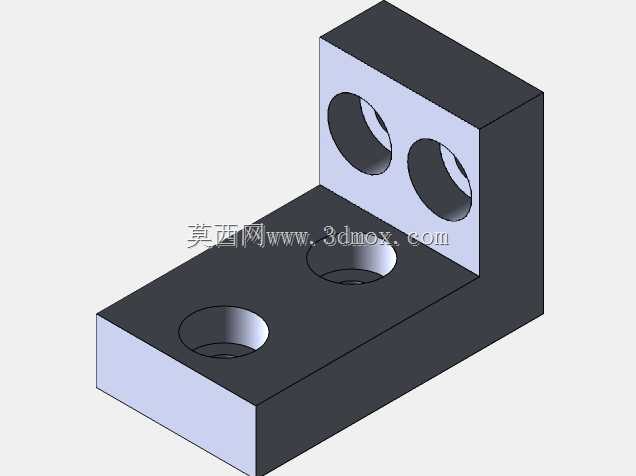

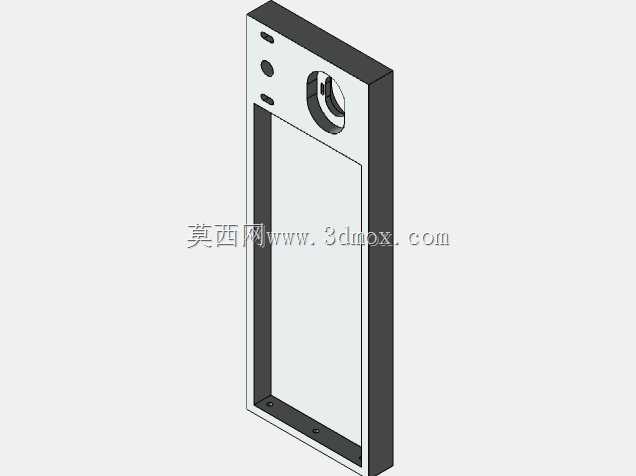

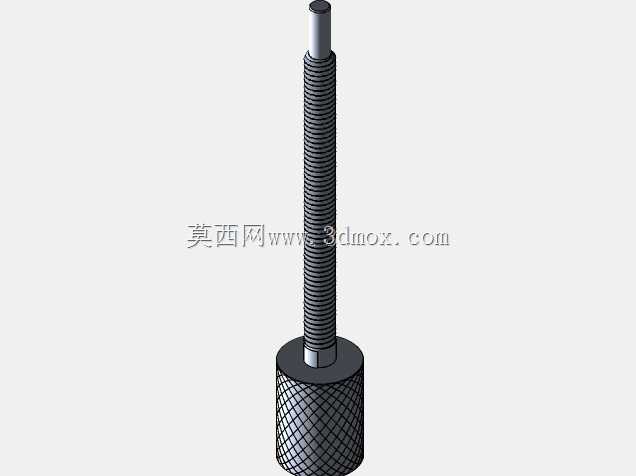

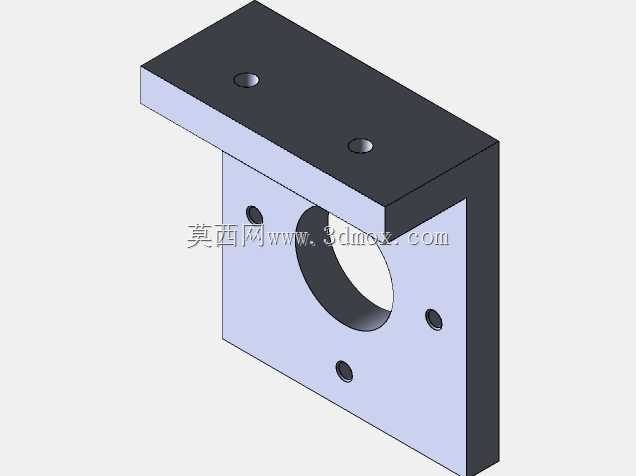

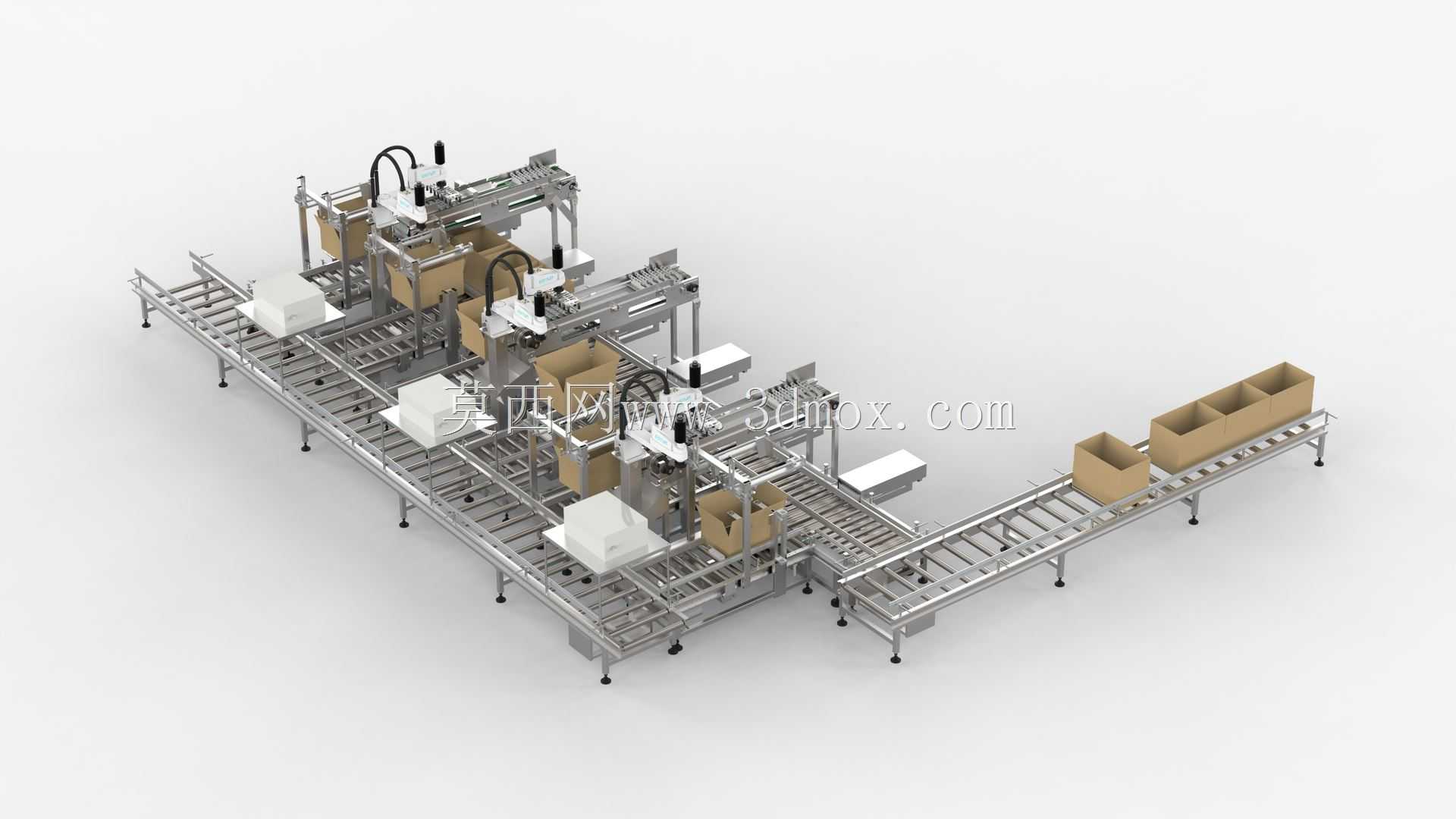

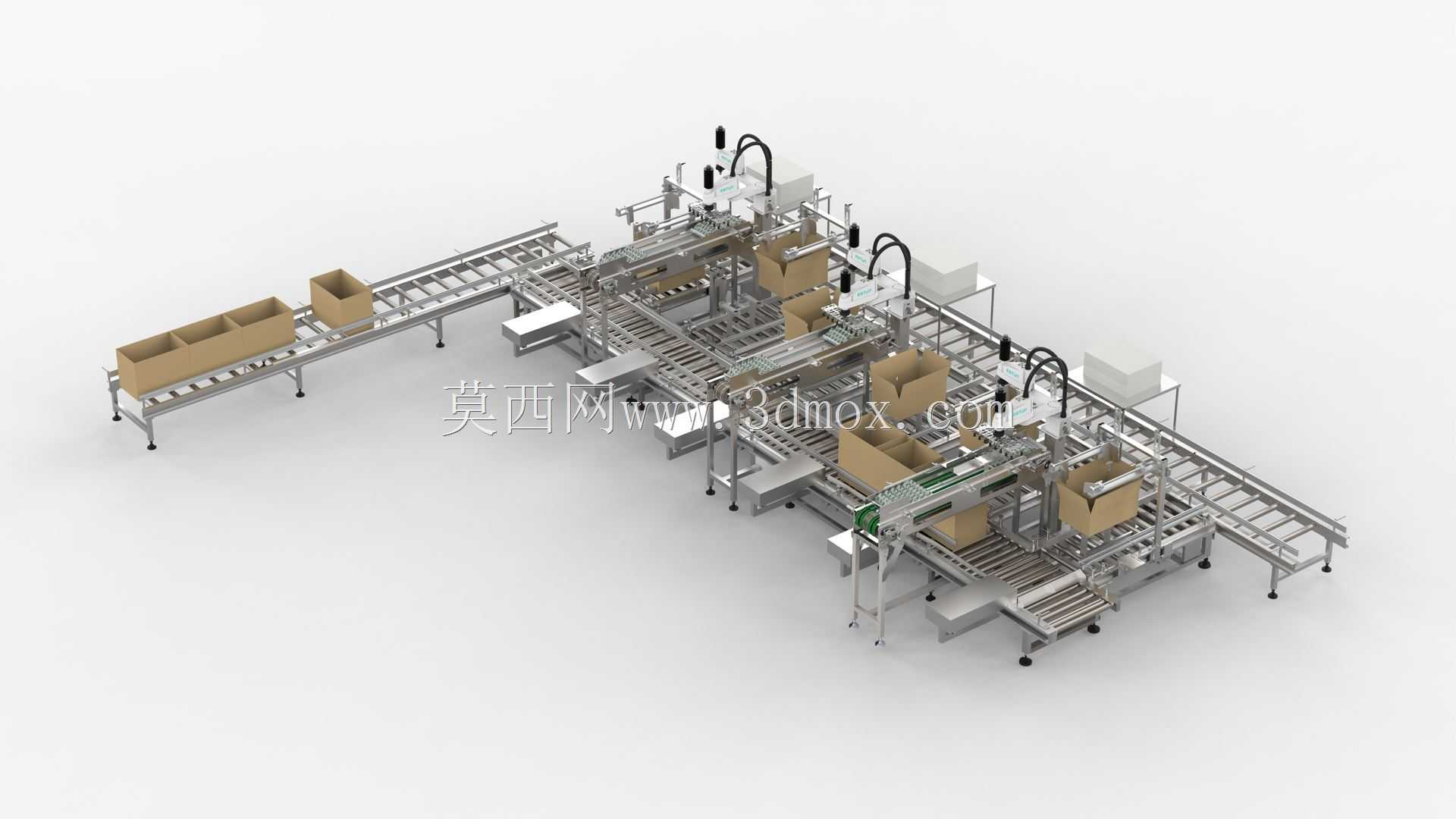

　　这套杯装食品包装生产线的三维结构，主要面向杯装果冻、布丁、酸奶、酱料类预包装食品的量产加工场景，适配食品加工洁净车间的连续化生产需求，可对接前端物料灌装、后端成品装箱的整线工序，替代传统分散式单工位包装作业的人工流转环节，降低洁净车间内的人员接触频次，符合食品生产的卫生管控要求。从结构布局来看，整条产线采用环形输送+多工位并行作业的排布逻辑，核心输送载体为绿色食品级皮带输送线，沿输送路径依次排布理杯落杯、物料装填、杯口封合、成品剔废、出料转序几个核心工位，各工位通过凸轮分割器与同步带传动实现动作时序匹配，避免工位间的动作干涉，同时预留了工位拓展接口，可根据不同产品的包装工艺需求，增加喷码、加盖、贴标等附加功能模块。在功能设计层面，

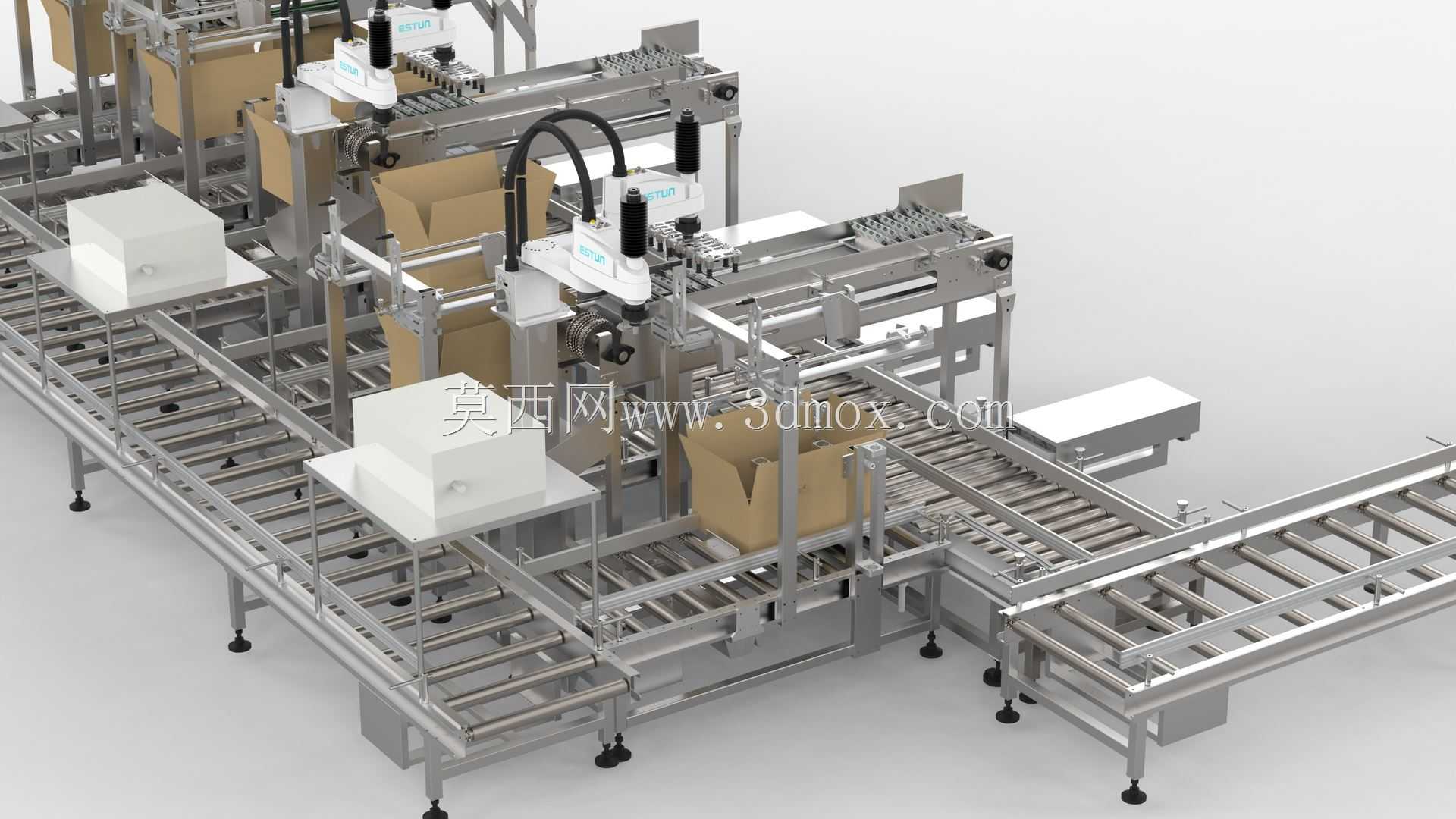

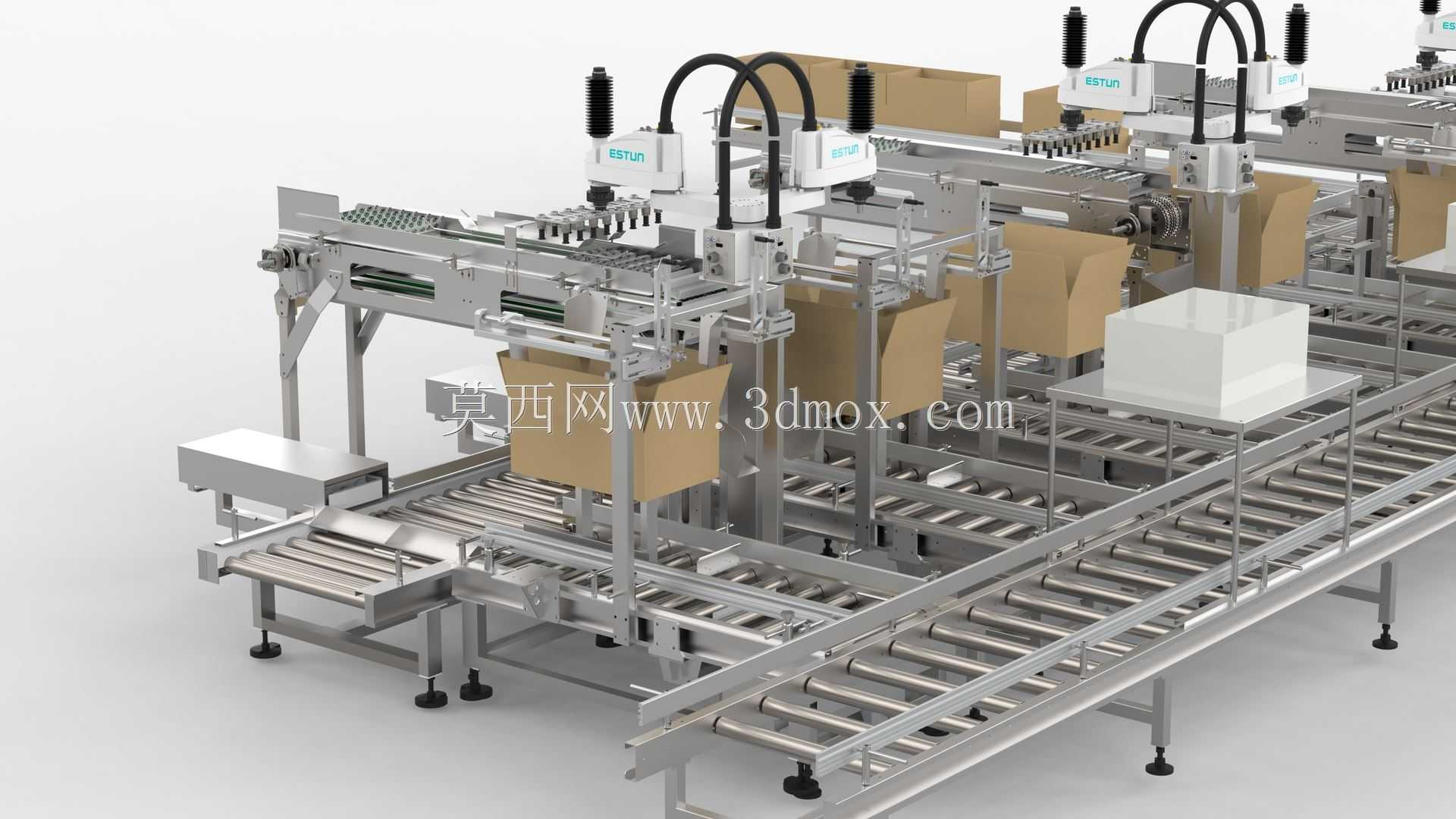

　　理杯机构采用旋转式分杯结构，通过带定位卡槽的旋转转盘将堆叠的空杯逐个分离，精准投放至输送线的定位治具内，治具采用与杯身轮廓匹配的仿形凹槽设计，可适配直径60-90mm范围的常规圆形杯型，更换治具即可完成不同规格产品的快速换型，换型过程无需调整主输送线的张紧结构，单批次换型调整时间可控制在30分钟以内。物料装填工位采用定量式下料结构，针对流体、半流体类食品采用活塞式计量泵，针对颗粒、固体类食品可替换为量杯式计量组件，下料口设置防滴漏挡板，避免物料滴落至杯口外壁影响后续封合质量，下料动作与输送线的间歇停顿信号联动，仅当治具携带空杯精准停留在下料位时才触发下料动作，计量误差可控制在±2%以内。杯口封合工位采用热压封合结构，

　　封合模头采用恒温加热模块，温度可根据封合膜材质在80-180℃区间调节，模头表面做特氟龙防粘处理，避免封合过程中膜材粘附在模头表面，封合压力通过调压阀精准控制，可适配PP、PE、铝箔复合膜等不同材质的封合膜，封合后的杯口密封性可满足常规食品的保质期要求，封合工位旁设置视觉检测组件，可自动识别封合不良、杯身歪斜、物料装填不足的不合格品，通过后端的气动拨杆将不合格品剔除至废料收集槽，避免不良品流入下道工序。从安装边界来看，整条产线的主体框架采用304不锈钢方管焊接而成，支脚配置可调式防滑脚杯，可适应地面平整度偏差在±15mm以内的车间安装环境，设备主体宽度控制在1.2米，长度根据配置工位数量不同在3.5-6米区间可调，操作侧预留0.

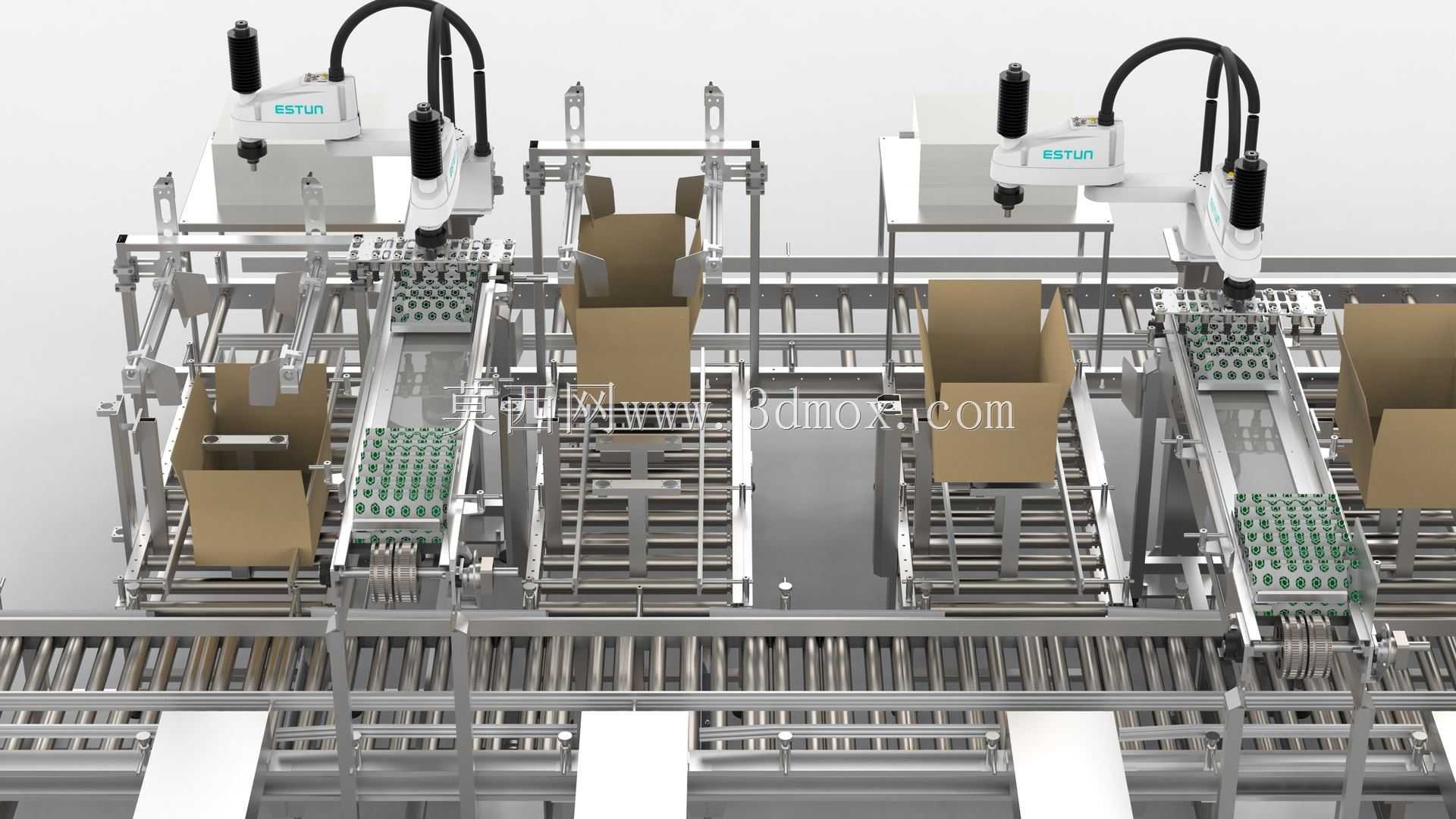

　　8米以上的人员操作维护空间，设备顶部预留气源与电源接口，外接0.6-0.8MPa的压缩气源与380V三相交流电源即可投入使用，各工位的驱动电机均采用防水型设计，可适应食品车间定期冲洗的清洁要求。在传动系统设计上，主输送线采用伺服电机驱动，可根据生产需求在30-120杯/分钟的产能区间无级调速，各工位的动作执行组件通过PLC实现时序联动，所有传感器均采用IP67防护等级的接近开关与光电传感器，布线全部走框架内部的穿线孔，外部无裸露线缆，避免清洁过程中线路进水短路，设备的传动部位全部设置透明亚克力安全防护罩，防护罩设置安全联锁开关，一旦防护罩被打开，设备立即停止运行，避免维护过程中的机械伤害风险。出料转序工位采用拨轮式出料结构，将完成包装的成品从输送治具内平稳拨出，对接后端的成品输送线或者装箱工位，拨轮的卡槽同样做仿形设计，避免拨料过程中对杯身造成挤压变形，针对易变形的薄壁杯型，可在拨轮表面包裹硅胶缓冲层，进一步降低产品的外观损伤率。整套结构在设计过程中充分考虑了食品生产设备的易清洁要求，所有与食品接触的部件均采用快拆式结构，无需专用工具即可快速拆卸清洗，输送皮带采用食品级耐油PU材质，可耐受常规食品清洁剂的腐蚀，设备表面无卫生死角，所有焊接位置均做圆弧打磨处理，避免食物残渣残留滋生细菌。
