移动式液压弯管设备结构设计方案

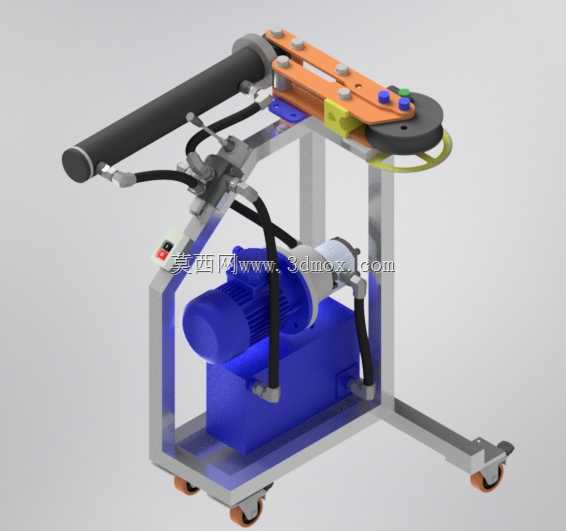

　　在现场管线铺设、小型金属构件加工的作业场景里，这类移动式液压弯管设备的应用覆盖了水电安装、小型机修、非标管路预制等多个细分领域，区别于大型固定式弯管机床，它的设计核心是兼顾作业灵活性与弯管精度，解决狭小场地、零散加工场景下的管材弯曲需求，不需要复杂的地基固定，推到作业点位就能开展加工。从功能实现逻辑来看，设备集成了液压动力单元、弯曲执行机构、移动承载机架三个核心模块，液压单元采用立式电机驱动柱塞泵的布局，将油箱、控制阀组、动力泵紧凑整合在机架下部的蓝色箱体结构内，既利用下部空间配重平衡上部操作端的重量，也能缩短液压管路的排布长度，减少沿程压力损失，提升液压响应速度。上部的弯曲执行机构采用铰接式压臂设计，

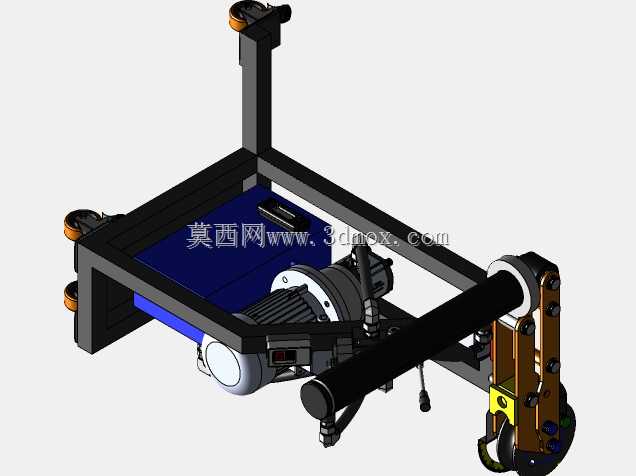

　　搭配不同规格的弯管模具可以适配不同外径的金属管材，操作手柄集成在压臂侧方，作业人员站在设备侧方就能完成压合、回退的操作控制，操作按钮就近布置在压臂前端，不需要弯腰到机架下部操作，符合现场作业的人机工程要求。机架部分采用方管焊接的框架式结构，底部三个支点配置了万向脚轮，其中两个带刹车结构，移动时可以轻松推行，作业时踩下刹车就能固定设备位置，避免弯管受力时设备移位；框架的上部预留了模具临时放置的空间，作业过程中更换不同管径的模具时，可以就近取用，不需要额外配置工具台。设计过程中重点考虑了安装边界与作业尺寸，设备整体宽度控制在常规车间通道、入户门的通行宽度以内，高度适配成年人站立操作的舒适区间，不需要额外搭建操作平台；

　　弯曲执行端的回转半径经过匹配计算，覆盖常用小口径管材的弯曲半径需求，弯曲过程中管材的送料、定位靠前端的定位挡块实现，不需要额外划线就能保证弯管角度的一致性，减少现场加工的误差。液压管路采用高压软管连接动力单元与执行油缸，管路走向沿着机架方管内侧排布，用管卡固定，避免作业过程中管路被剐蹭破损，同时预留了足够的弯曲余量，在压臂摆动过程中不会出现管路拉扯、憋压的问题。设备的动力单元油箱设置了可视化油位窗，日常维护时可以直接观察油液存量，不需要拆开油箱盖检查；电机的散热筋外露设计，连续作业时也能保证散热效率，不会因为长时间工作出现过热停机的问题。和手动弯管工具相比，液压驱动的结构大幅降低了作业人员的劳动强度，

　　单根管材的弯曲作业只需要几秒就能完成，对于卡套管、小口径无缝钢管、紫铜管这类常用管线材料，都能实现无褶皱、无椭圆变形的弯曲成型，弯曲角度可以通过压臂的行程限位自由调整，满足不同管路走向的角度需求。在现场维修作业中，这类设备可以直接推到管线故障点位，现场完成管材的弯曲配做，不需要把管材运回加工车间预制，大幅缩短了维修作业的周期；在小型加工厂的批量小规格管材加工中，它的占地面积小，不需要专用的加工工位，穿插在其他加工作业中也不会占用过多场地资源。结构设计上没有采用复杂的铸造壳体，全部采用标准型材、标准液压件、标准紧固件拼接装配，后期维护时易损件都可以直接采购通用配件更换，不需要定制特殊零件，降低了设备的全生命周期使用成本。操作端的手柄包裹了防滑绝缘套，即使在带轻微油污的作业环境下，操作人员也能稳定握持，不会出现打滑脱手的问题；设备整体的重心落在三个脚轮的支撑三角形中心范围内，即使压臂摆动到最大行程位置，也不会出现设备倾翻的风险，作业稳定性经过配重校核，满足现场作业的安全要求。
