台式小型铜铝板材数控铣削加工设备

　　这款台式数控加工设备的设计初衷，是面向小型加工工坊、个人DIY工作室、职业院校实训场景的轻量加工需求，填补大型工业机床占地大、投入高，无法适配小批量多品种软金属及非金属加工的市场空白。从实际应用场景来看，它可覆盖广告标识铜铝字切割、小型五金零件铣削、工艺浮雕加工、PCB样板制作、教学实训操作等多种工况，既可以承接小批量定制化的铜铝薄板加工订单，也能满足个人爱好者的创意加工需求，无需配备大型厂房的起重、配电配套设施，普通民用220V供电即可部署运行。

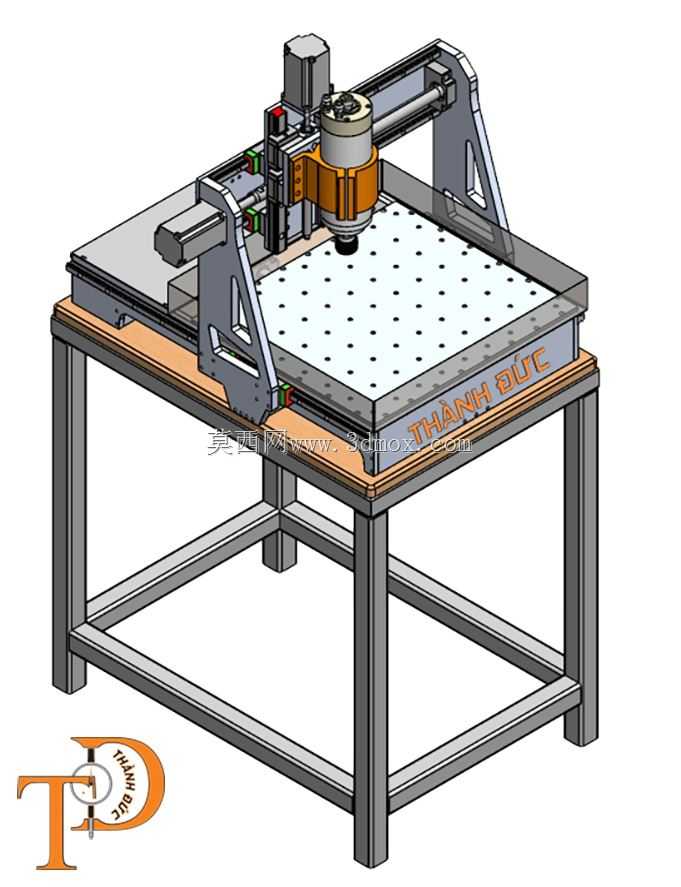

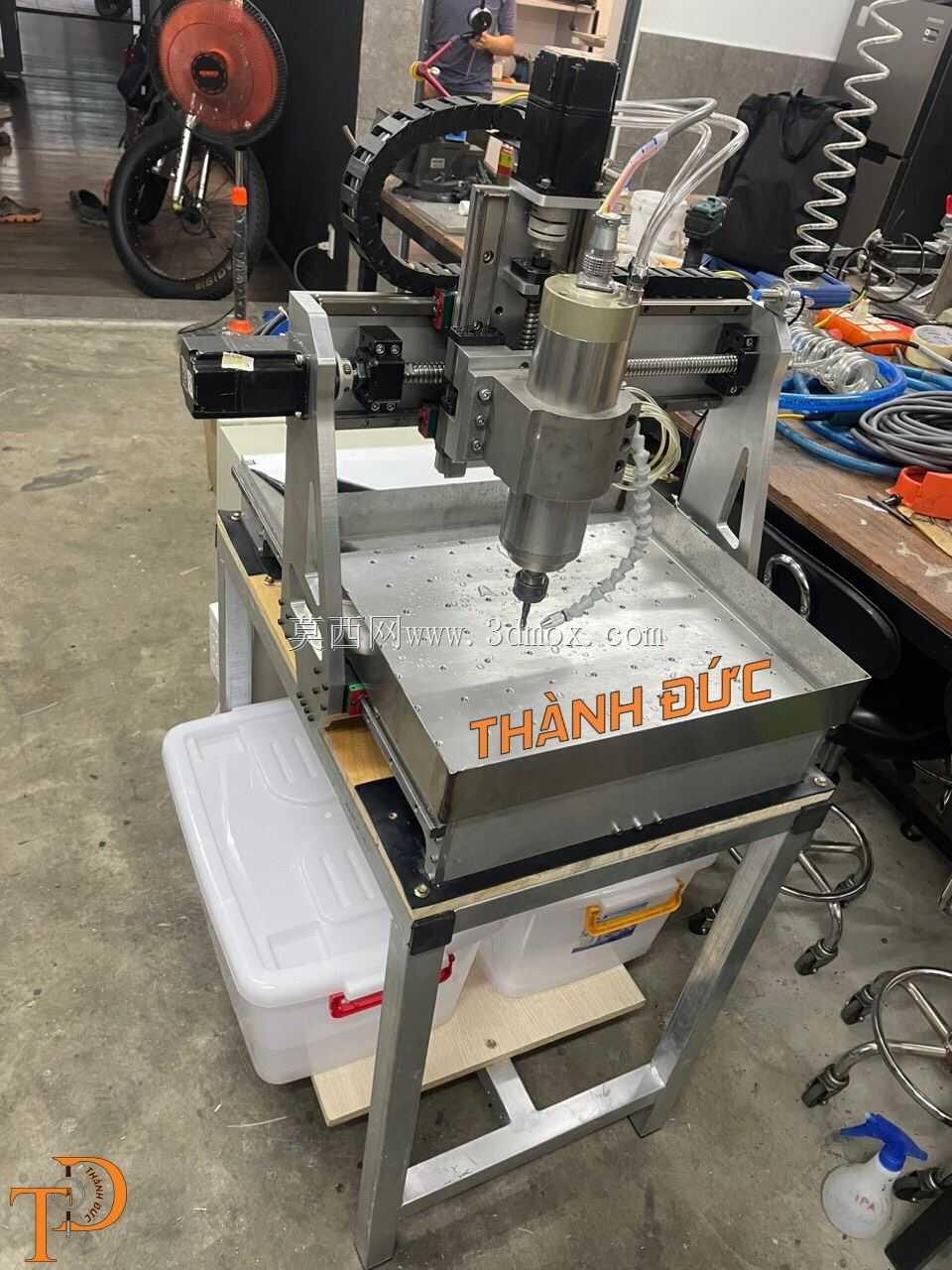

　　设备采用龙门移动式结构设计思路，加工过程中工作台保持固定，龙门横梁搭载主轴组件沿X、Y轴方向移动，Z轴主轴滑台沿垂直方向进给，这种结构相比工作台移动式的同规格设备，能大幅降低运动部件的整体重量，提升高速进给时的运动稳定性，同时固定工作台的承重能力更强，可适配不同重量的工装夹具与待加工工件，无需额外考虑工件移动带来的惯性偏移问题。机架主体采用方管焊接框架结构，底部通过方管拼焊成矩形支撑底座，四条支腿与底部横撑形成稳定的支撑结构，焊接后经时效处理消除内应力，避免长期使用出现机架变形影响加工精度；工作台面采用带密集定位孔的硬质铝板，孔位按照标准间距排布，可快速通过压块、夹具固定不同尺寸的待加工板材，无需反复调校工作台平面度，台面下方设置木质衬板，既可以降低加工过程中的振动传导，也能避免主轴下探过深时直接铣削损伤金属工作台面。

　　从功能特性来看，设备可兼容3轴、4轴、5轴的扩展配置，基础款为3轴结构，可完成平面铣削、钻孔、切割等常规加工，加装第四轴旋转轴后可完成圆柱类工件的回转加工，适配更复杂的零件加工需求。主轴采用高速风冷电主轴，根据加工需求可选配不同功率规格，低功率款适配软铝、塑料、木材等低硬度材料的轻切削，高功率款可适配薄不锈钢板、厚铜板的重切削工况，主轴夹头采用标准ER夹头结构，可快速更换不同直径的铣刀、钻头、雕刻刀等刀具，换刀流程无需复杂调校。传动系统采用精密直线导轨搭配滚珠丝杠的组合，X、Y轴导轨安装在龙门横梁与工作台侧边的安装基准面上，安装前经平面度校准，保证运动过程中的直线度误差控制在合理范围内，丝杠两端采用固定支撑结构，配合锁紧螺母预紧，消除反向间隙，提升进给精度。

　　控制系统可适配市面上主流的数控控制系统，既可以采用电脑端Mach3系统通过USB连接传输加工代码，也可以选配脱机运动控制系统，无需连接电脑即可读取存储介质内的加工文件运行，适配不同操作习惯的使用者。设备的外形尺寸形成了标准化的系列规格，可根据加工行程需求选择不同的台面尺寸，最小款加工行程为200mm×300mm，占地仅不到1平方米，可直接放置在普通工作台面上使用；中等规格行程为300mm×400mm、400mm×600mm，适合小型工坊的常规加工需求；大规格行程可达600mm×900mm，可适配大尺寸板材的整板加工，所有规格的设备安装边界都预留了电控箱、走线槽的安装空间，底部支腿可调节高度，适配地面不平整的安装场景，无需额外制作安装基础，拆箱后调平即可通电调试运行。

　　在细节设计上，设备的龙门侧板采用加厚钢板一体切割成型，主轴安装座采用铸铝件加工而成，兼顾结构强度与轻量化需求，各轴的限位开关安装在导轨两端的极限位置，防止运动超程造成设备碰撞损坏，拖链采用封闭式尼龙拖链，保护运动过程中的线缆、气管不受磨损，走线整齐同时避免线缆外露造成的安全隐患。设备的润滑系统采用预留集中润滑接口设计，可定期对导轨、丝杠加注润滑脂，降低运动部件的磨损，延长设备使用寿命，主轴侧面预留了冷却喷嘴安装位，可加装风冷或微量润滑装置，加工铜铝等软金属时可及时带走切削热量，避免粘刀影响加工表面质量。从实际加工表现来看，这款设备在加工1mm厚铜板时进给速度可达每分钟数米，加工表面粗糙度可满足常规五金零件的使用要求，加工塑料、木材等非金属材料时可达到更高的进给速度，加工效率完全能满足小批量生产的需求，同时设备的维护成本极低，常规易损件仅为刀具、导轨防尘刷等，无需专业维护人员即可完成日常保养操作。
