进料500mm复摆颚式破碎设备结构设计

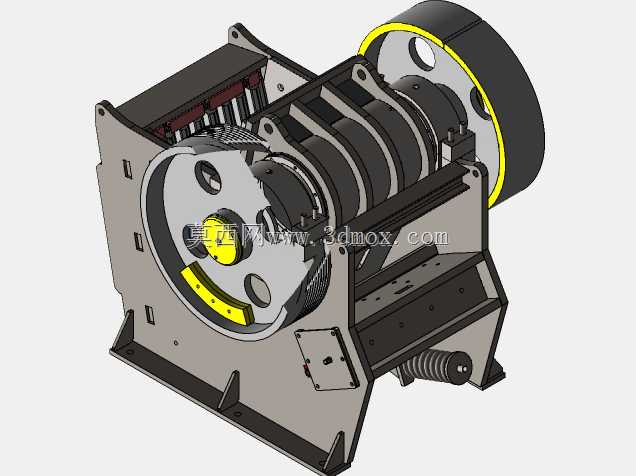

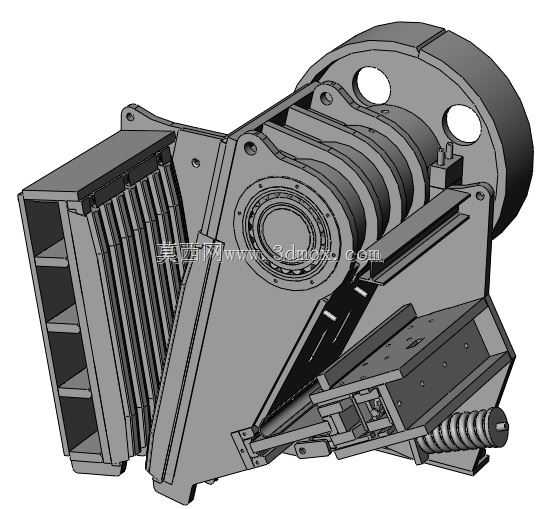

　　在砂石骨料生产、矿山选矿、建筑固废资源化处理的粗碎作业段，颚式破碎机是首段破碎环节的核心设备，本次呈现的复摆颚式破碎结构，针对500mm进料粒度做了适配性设计，可直接处理粒径不超过500mm的大块物料，无需额外前置粗破工序，适配中小型采石场、建筑垃圾处理站、选矿厂一段破碎的作业需求。从结构设计逻辑来看，该机型采用经典的复摆颚式破碎架构，动颚悬挂于偏心轴上，肘板作为传动与保险构件连接动颚下部与机架后调整座，偏心轴旋转时带动动颚做复杂的平面摆动，靠近定颚时对物料产生挤压、劈裂、折断的复合破碎力，远离定颚时依靠重力排出破碎后达到排料口尺寸的物料，相比简摆颚式破碎机，该结构动颚垂直行程更大，对黏湿物料的通过性更好，不易发生堵料问题，

　　同时整机重量更轻，相同处理能力下占地更小。设计过程中重点考量了破碎腔的型线优化，定颚衬板与动颚衬板采用齿形结构，齿峰对齿谷布置，破碎时对物料除了挤压作用外还有弯曲劈裂作用，更易破碎硬度较高的花岗岩、玄武岩、混凝土块等物料，衬板采用可更换的装配结构，磨损后可快速拆换，无需整体更换颚板总成，降低运维成本。机架部分采用焊接加筋的箱型结构，在偏心轴轴承座、肘板支撑座等受力集中区域做了加厚处理，同时布置了纵横加强筋，避免重载破碎时机架发生开裂变形，飞轮与槽轮分别布置在偏心轴两端，既可以储存动颚空行程的动能，让破碎行程的做功更平稳，也能平衡偏心轴旋转产生的惯性力，降低设备运行时的振动。排料口调整采用垫片式调整结构，

　　通过增减调整座与机架后壁之间的垫片数量，改变肘板的支撑位置，从而调整动颚下部的行程端点位置，实现排料口尺寸的调节，可根据后续中细碎设备的进料要求，在一定范围内调整出料粒度，适配不同的生产工艺需求。弹簧张紧机构布置在肘板后侧，既可以平衡动颚与肘板运动产生的惯性力，保证肘板与支撑座始终紧密贴合不发生脱落，也能在破碎腔进入不可破碎的异物时，提供一定的缓冲余量，避免核心构件发生过载损坏。从安装边界来看，该机型的整体布局紧凑，进料口位于设备上部靠前位置，安装时需预留上部进料的吊装空间，以及侧面更换衬板、调整排料口、维护轴承的操作空间，设备底部需安装在混凝土基础上，基础需预留地脚螺栓孔，同时要做隔振处理，避免设备运行振动传递到周边建筑结构，

　　设备的出料方向正对下部出料输送设备，安装时需保证排料口与下部输送设备的接料点对齐，避免物料落偏造成输送带偏磨。偏心轴的轴承采用滚动轴承结构，相比滑动轴承摩擦阻力更小，启动更省力，润滑采用脂润滑方式，日常运维时定期通过注油嘴补充润滑脂即可，无需复杂的稀油润滑系统，更适合野外作业、运维条件有限的作业场景。动颚部分的结构做了轻量化优化，在保证强度刚度的前提下，去除了非受力区域的多余材料，降低偏心轴的负载，同时动颚与衬板之间设置了缓冲垫，避免衬板与动颚本体直接刚性接触，缓冲破碎时的冲击载荷，延长核心构件的使用寿命。在实际应用场景中，该设备可单独作为粗碎单元使用，搭配给料机、皮带输送机组成简易破碎生产线，也可与圆锥破碎机、反击式破碎机、振动筛等设备组成联合破碎筛分系统，生产不同规格的建筑用砂石骨料，在建筑固废处理场景中，可直接破碎拆除产生的混凝土块、废砖块，剔除钢筋后得到可再生利用的再生骨料，在矿山选矿场景中，可将原矿破碎到适合后续磨矿工序的进料粒度，提升磨矿设备的处理效率。设计过程中对各运动构件的运动轨迹做了仿真验证，确保动颚在整个行程中，衬板的磨损量分布更均匀，避免局部过早磨损，同时排料口处的动颚行程满足物料排出的要求，不会出现物料过粉碎或者排料不畅的问题，各铰接点的密封结构做了优化，可阻挡破碎产生的粉尘进入轴承内部，延长轴承的更换周期。
