3立方产能混凝土搅拌站钢制塔架结构

　　这套3立方规格的混凝土搅拌站塔架，是商混站、工程现场拌合站的核心承载结构，主要应用于中小型商品混凝土生产站点、高速公路标段临时拌合站、水利工程现场混凝土制备点位，承担整套搅拌主机、骨料暂存料斗、计量装置、操作舱室的承载与布局整合功能，区别于简易落地式搅拌设备，塔架式结构通过分层布局实现物料重力流输送，大幅减少物料转运环节的能耗与撒漏问题。

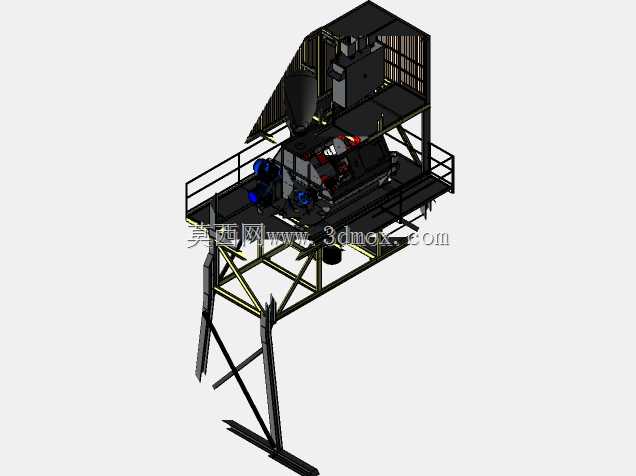

　　从结构设计逻辑来看，整个塔架采用型钢焊接桁架结构，主支撑腿选用大规格H型钢作为竖向承重构件，斜向支撑采用等边角钢交叉布置，兼顾竖向承重能力与横向抗风、抗振动稳定性，毕竟搅拌主机运行时会产生持续的交变振动载荷，若机架刚性不足，长期运行会出现焊缝开裂、连接螺栓松动的问题，设计时在主机安装层额外增设了横向加劲肋，将主机的振动载荷均匀分散到四根主支撑腿上，避免局部应力集中。塔架底部采用向外延伸的支脚结构，支脚末端预留地脚螺栓安装孔，安装时需要配合混凝土基础预埋钢板，整套结构的安装边界需要考虑周边物料输送设备的对接空间，侧面要留出骨料上料斜带的对接位置，顶部要匹配粉料仓的下料管路接口，操作层的护栏高度符合工业安全规范，预留了检修通道与设备吊装空位，日常检修时人员可以在各层平台顺畅通行，更换搅拌主机衬板、检修计量斗门时不需要额外搭设脚手架。

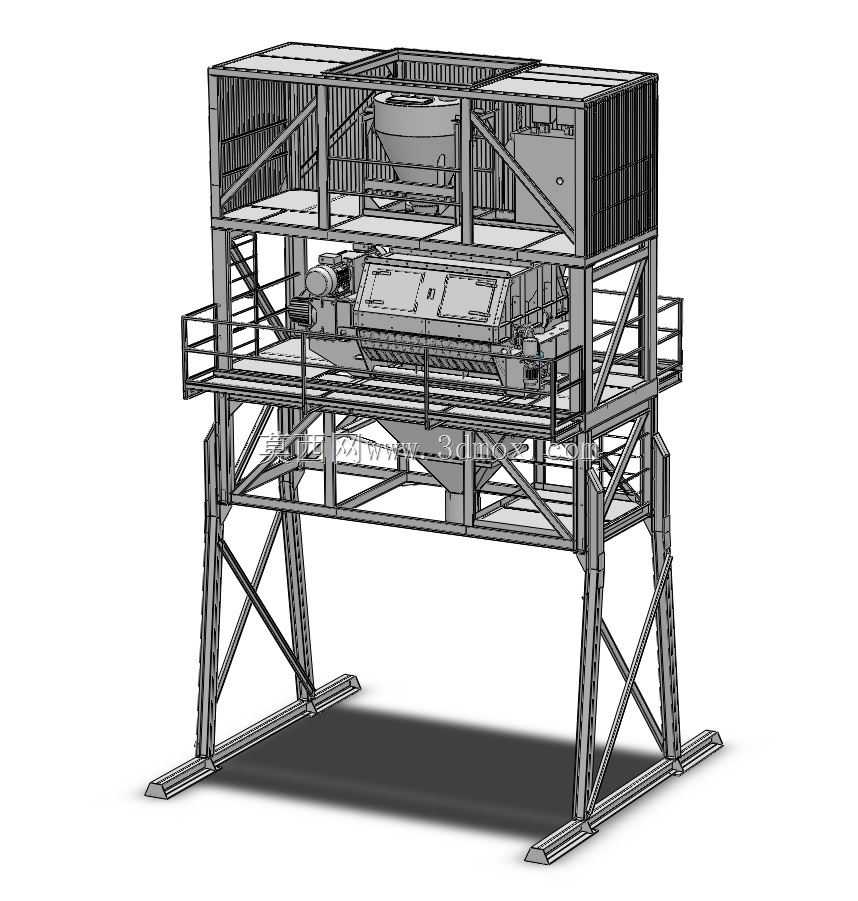

　　分层布局上，最上层为骨料待料仓安装层，设置了防护围网避免物料洒落，中间层为搅拌主机安装层，预留了主机卸料口的下料空间，可直接对接下方的混凝土搅拌运输车接料口，侧方集成了电气控制舱的安装位，将控制元件与振动区域做了隔振处理，减少振动对电气元件的损伤。各层平台均采用花纹钢板铺设，防滑性能满足现场作业要求，平台边缘设置150mm高的挡脚板，防止工具、小零件坠落伤人。塔架的竖向高度经过匹配计算，3立方主机单次卸料时长约45秒，下层接料空间可满足常规12方搅拌运输车的顺利停靠，不需要额外开挖接料地坑，减少站点的基础施工成本。

　　从实际使用场景来看，这类塔架结构适配的搅拌站单小时理论产能可达180立方，能够满足中等规模施工项目的混凝土供应需求，结构设计时充分考虑了户外使用的耐候性，所有钢结构构件在焊接完成后都需要做抛丸除锈处理，再喷涂防锈底漆与面漆，能够适应露天工地的日晒雨淋环境，连接节点全部采用高强度螺栓配合焊接的组合方式，运输时可以拆分为多个片状构件，到现场后通过螺栓拼接，降低长途运输的成本，不需要在现场进行大量焊接作业，缩短安装周期。设计过程中还考虑了后期设备升级的冗余，主支撑结构的承重余量预留了20%，后期如果需要加装附加计量装置、小型粉料仓，不需要对主体结构做大幅加固。另外在塔架的爬梯布置上，采用斜向爬梯配合休息平台的设计，相比直爬梯更便于人员携带工具上下，爬梯踏步采用防滑钢筋制作，即使在雨天也能保证上下通行的安全性。
