移动式沥青拌合站干燥滚筒总成结构

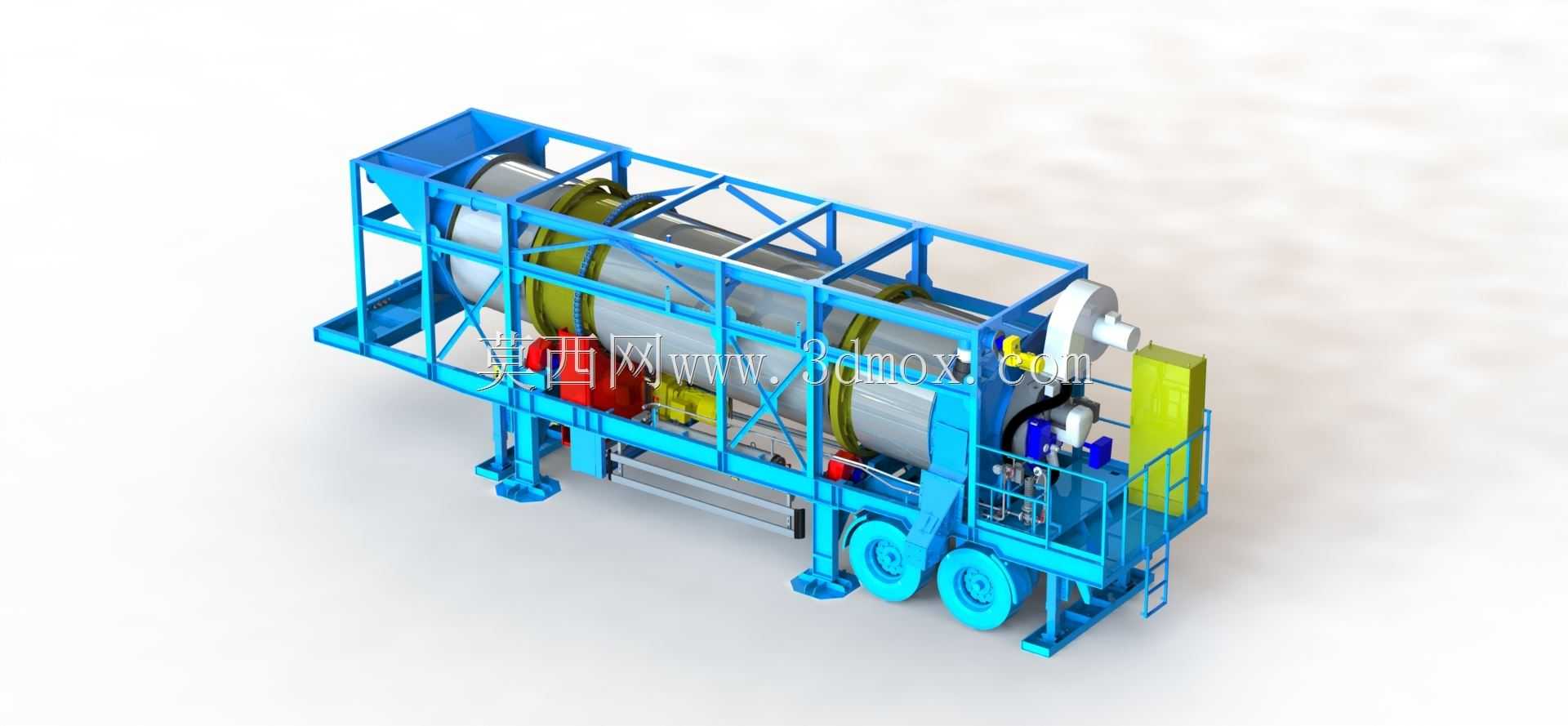

　　在公路养护、偏远路段沥青摊铺作业场景中，固定式沥青拌合站的转场成本高、布设周期长的痛点长期存在，移动式沥青干燥滚筒作为整套移动拌合设备的核心热工单元，承担着将冷态湿集料烘干加热至指定拌合温度的核心功能，直接决定成品沥青混合料的出料质量与作业效率。这套干燥滚筒采用拖挂式集成框架设计，整套筒体、驱动机构、燃烧单元、进料出料罩全部集成在同一块高强度焊接底架上，底架下方配置重载行走轮组与牵引连接结构，转场时无需拆分核心部件，可直接由牵引车辆拖挂至作业点位，就位后仅需调平支腿、连接燃油管路与控制系统即可投入作业，完全适配临时点位、短工期养护项目的快速转场需求。

　　从功能实现逻辑来看，滚筒整体采用倾斜布置的回转筒体结构，工作时筒体以恒定低转速回转，筒内壁焊接的升举式扬料板会随筒体转动不断将进入筒内的冷集料扬起、洒落，形成均匀的料幕，与燃烧端送入的高温热烟气进行充分逆流热交换，快速带走集料中的水分并将集料温度提升至160-180摄氏度的沥青拌合适宜区间。筒体两端分别设置密封结构的进料罩与出料罩，进料端对接冷料输送装置，出料端对接热料提升与筛分单元，燃烧器布置在出料端一侧，火焰沿筒体轴向向进料端延伸，避免高温火焰直接灼烧出料端的高温集料，减少集料过热老化的风险。整套驱动系统采用摩擦轮驱动结构，四个支撑摩擦轮分别贴合在筒体外侧的滚道面上，通过电机减速机带动摩擦轮转动，依靠摩擦力驱动筒体回转，相比传统的齿轮齿圈驱动结构，摩擦驱动的运行噪音更低，安装精度要求更宽松，在移动转场后的复位调试难度更小，更适合频繁转场的移动式作业场景。

　　设计过程中重点考量了移动作业的抗振性能与安装边界约束，整套集成框架采用矩形钢管焊接成型，关键受力位置设置斜向加强筋，避免拖挂转场过程中路面颠簸带来的交变载荷造成框架变形，筒体的支撑座与框架之间采用刚性焊接连接，减少螺栓连接在长期振动下出现的松脱风险。外形尺寸方面，整套总成的宽度严格控制在道路运输限宽范围内，高度满足普通公路的通行限高要求，长度方向预留出与相邻冷料仓、除尘单元的连接接口位置，整套设备在底架上的重心经过反复配平，确保拖挂行驶过程中不会出现重心偏移导致的行驶安全问题。筒体外侧设置全包围的防护走台与护栏，走台采用防滑花纹钢板制作，方便运维人员日常检查燃烧器状态、调整密封结构、清理筒体积料，走台一侧设置斜爬梯，爬梯踏步采用防滑结构，满足现场作业的安全规范要求。

　　筒体内部的扬料板采用分段差异化设计，进料段采用导料式扬料板，快速将进入筒内的湿集料向筒体中段推送，避免湿料在进料口堆积堵塞；中段采用升举式扬料板，尽可能将集料抛洒形成均匀料幕，提升热交换效率；出料段采用反导式扬料板，将加热完成的热集料快速导向出料口，减少热集料在高温区的停留时间。燃烧器配套设置火焰监测与温度联锁装置，当筒内出料温度超过设定阈值时自动调小燃烧器功率，避免集料过热；当意外熄火时自动切断燃油供给，防止燃油在筒内积聚引发安全风险。整套滚筒的密封结构采用耐热橡胶与摩擦片组合的接触式密封，减少筒内高温烟气的外溢，同时降低外界冷风的渗入，提升热效率，减少作业过程中的热量损耗，降低燃油消耗水平。

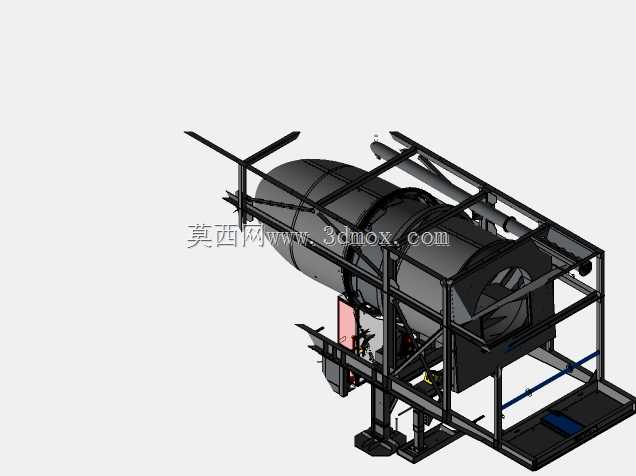

　　在三维建模过程中，所有结构件均按照实际加工尺寸进行1:1还原，框架的焊接坡口、筒体的卷制拼接位置、摩擦轮的安装调整间隙、走台护栏的安装孔位都做了精准建模，既可以用于设备生产的下料加工参考，也可以用于移动式拌合站的整体布局干涉检查，验证整套设备在拖挂状态、作业状态下的各部件运动边界，避免转场或作业过程中出现部件碰撞、干涉的问题。针对移动作业的特殊工况，建模时特意对底架的受力点做了结构强化模拟，确保在满载拖挂、筒体满料回转的工况下，框架的变形量控制在允许范围内，不会出现筒体偏移、摩擦轮脱开的故障。
