70立方立式散装水泥储料筒仓结构设计

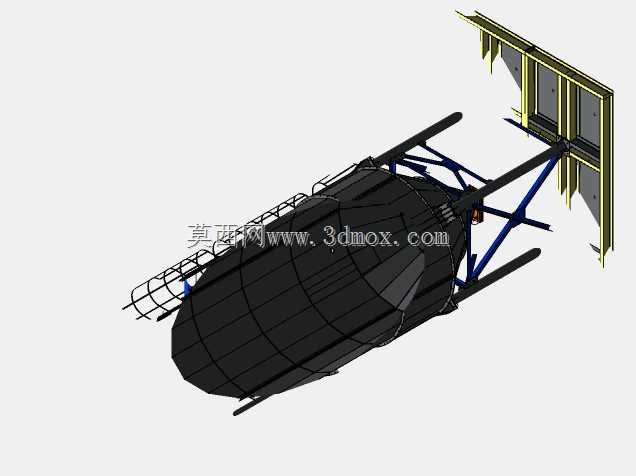

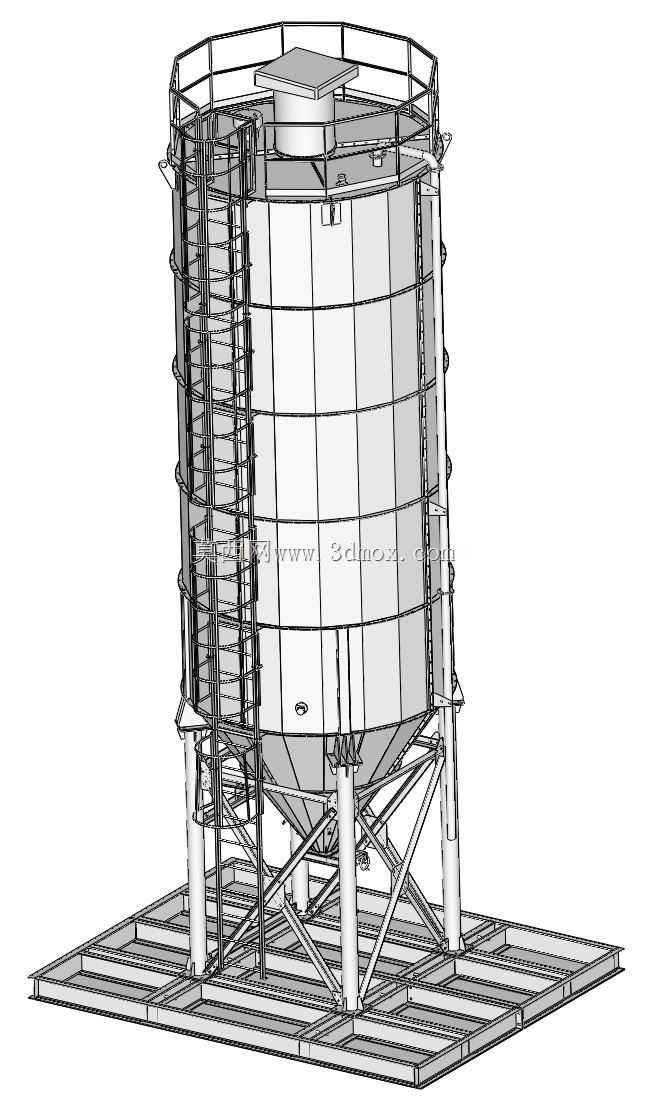

　　在商混站、预制构件厂、散装水泥中转站点这类需要持续供应散装粉料的生产场景中，立式水泥储仓是衔接粉料运输与生产配料的核心中转存储设备，本次建模的70立方规格筒仓，是中小产能搅拌站常用的标配存储单元，适配常规120型及以下产能搅拌站的单种粉料存储需求，也可作为粉煤灰、矿粉等同类散装粉料的通用存储载体。从结构设计逻辑来看，整个筒仓采用圆柱仓体加锥形下料斗的经典结构，这种结构形式的核心考量是最大化利用垂直空间减少占地，同时依靠锥斗的自然倾角实现粉料靠重力自流下料，避免粉料在仓内堆积架桥。仓体主体采用分节式钢板卷制拼接设计，每段仓壁通过法兰螺栓连接加密封焊处理，既方便长途运输时拆分装载，也能在现场安装时无需大型吊装设备逐节拼接，

　　适配多数工地狭窄的安装场地条件。仓顶设置有密封人孔与除尘接口，人孔用于定期检修仓内附件，除尘接口需配套仓顶除尘器使用，避免粉料进料时带压气体携带粉尘外溢造成环保问题，同时仓顶还设置有料位计安装位，可连续监测仓内粉料存量，给生产调度提供准确的库存数据。仓体侧面沿圆周方向设置有爬梯与顶部检修平台护栏，爬梯采用防滑踏步设计，外围设置护笼，满足高空作业的安全规范要求，顶部检修平台围绕仓顶人孔与进料口布置，预留足够的检修操作空间，护栏高度符合工业安全防护标准，避免检修人员高空坠落风险。下部锥斗的倾角设计经过反复校核，针对水泥这类休止角约30度的粉料，锥斗壁与水平面夹角设置为55度，确保粉料在无额外助流装置的情况下也能顺畅下滑，

　　锥斗下部连接气动破拱装置与卸料阀门，破拱装置可定期通入压缩空气破坏粉料压实形成的拱架，避免下料不畅导致的生产断料，卸料阀门采用耐磨蝶阀，可快速控制卸料流量，对接下方的螺旋输送机将粉料输送至计量斗内。整个仓体的支撑结构采用多根型钢立柱搭配交叉斜撑的桁架结构，立柱底部通过地脚螺栓与预制混凝土基础连接，交叉斜撑可抵消风载、粉料偏载带来的水平方向作用力，避免仓体在满载甚至极端大风天气下出现倾覆风险，基础安装时需严格保证各立柱支撑面的水平度，避免仓体安装后出现倾斜导致锥斗下料偏载、仓壁局部应力集中的问题。仓体底部的底座采用型钢焊接成整体框架结构，既作为各支撑立柱的连接基座，也可在安装时作为临时支撑调整仓体垂直度，框架上预留有螺旋输送机、

　　破拱管路的安装固定位，减少现场安装时的二次焊接工作量。从安装边界来看，该70立方筒仓满载时总重量约90吨，基础需按照地质承载力要求做硬化处理，安装时仓体中心与下方螺旋输送机进料口的同轴度偏差需控制在10mm以内，避免对接处出现漏粉问题；仓体侧面需与周边其他设备、建筑物预留至少1.2米的检修通道，爬梯入口处需设置安全警示标识，非检修人员禁止攀爬。在实际生产应用中，这类筒仓的进料方式通常采用散装水泥车的气力输送，通过仓顶的进料管将粉料泵入仓内，设计时仓顶需设置压力安全阀，当仓内气压超过安全阈值时自动泄压，避免仓内压力过高导致仓体变形或者除尘设备损坏。建模过程中对所有连接法兰、螺栓孔位、支撑结构的受力节点都做了1:1还原，结构件的型材规格、板材厚度都参照行业通用标准设置，可直接用于同规格筒仓的结构受力校核、安装布局模拟，也可作为搅拌站整体布局设计时的标准设备单元调用，帮助设计人员快速完成场站的三维布局规划，提前排查安装时的空间干涉问题，减少现场安装时的返工量。
