28BYJ-48步进电机驱动小型线性执行机构

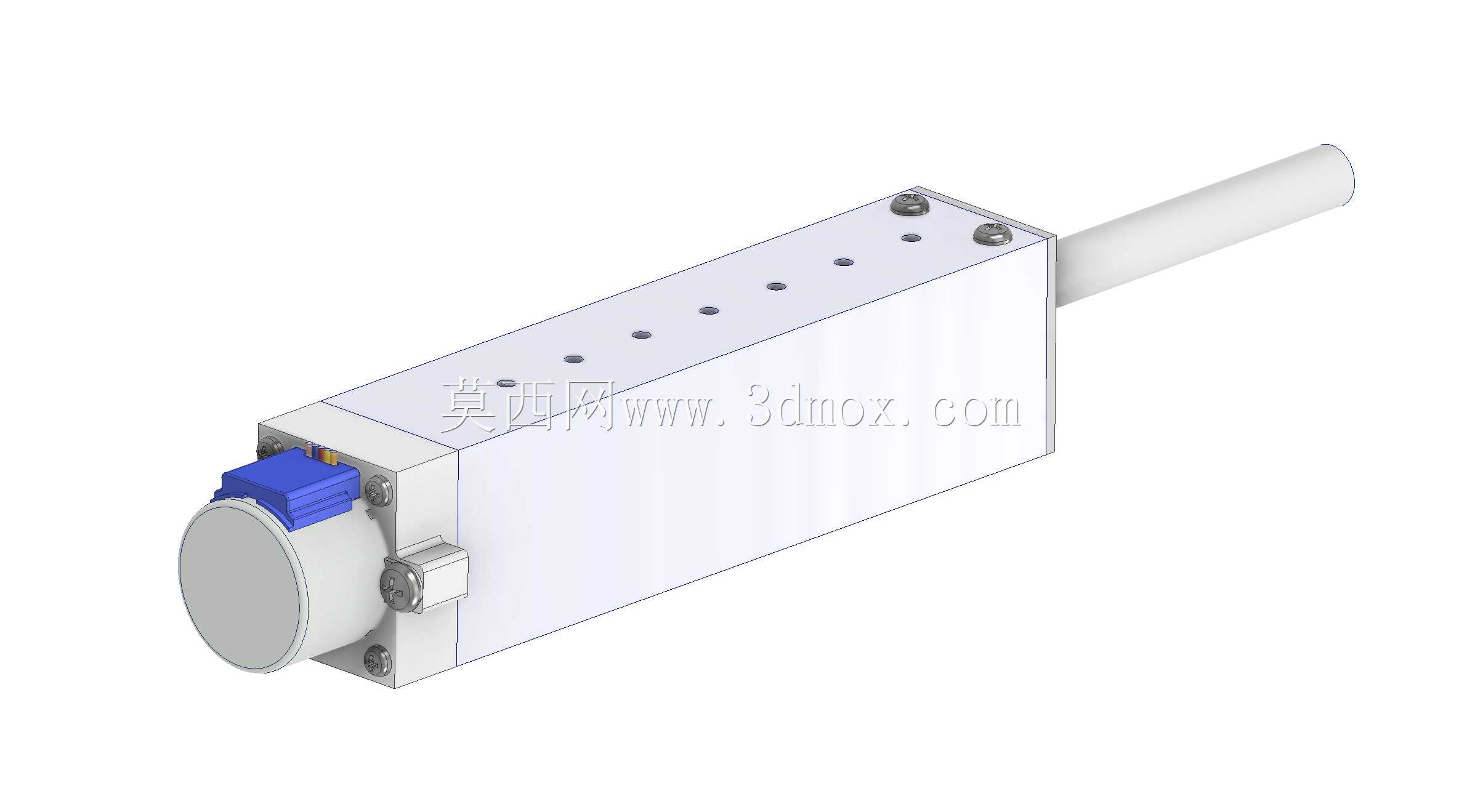

　　这款小型线性执行机构采用28BYJ-48步进电机作为动力源，搭配100mm行程MGN7线性导轨，通过齿轮减速结构将电机的旋转运动转化为滑台的直线往复运动，整体结构紧凑，集成度高，适合安装空间受限的小型自动化作业场景。从实际应用场景来看，这类小行程线性执行单元常被用于小型桌面自动化设备的点位进给，比如实验室微量取样装置的探针升降、小型视觉检测设备的镜头调焦位移、3D打印周边辅机的耗材切换动作、桌面级点胶设备的针头位置微调，也可用于小型教具、创客项目的直线动作输出，相比大规格直线模组，它的占用空间更小，驱动控制简单，不需要大功率驱动模块，用常规步进驱动板即可实现精准的位置控制。

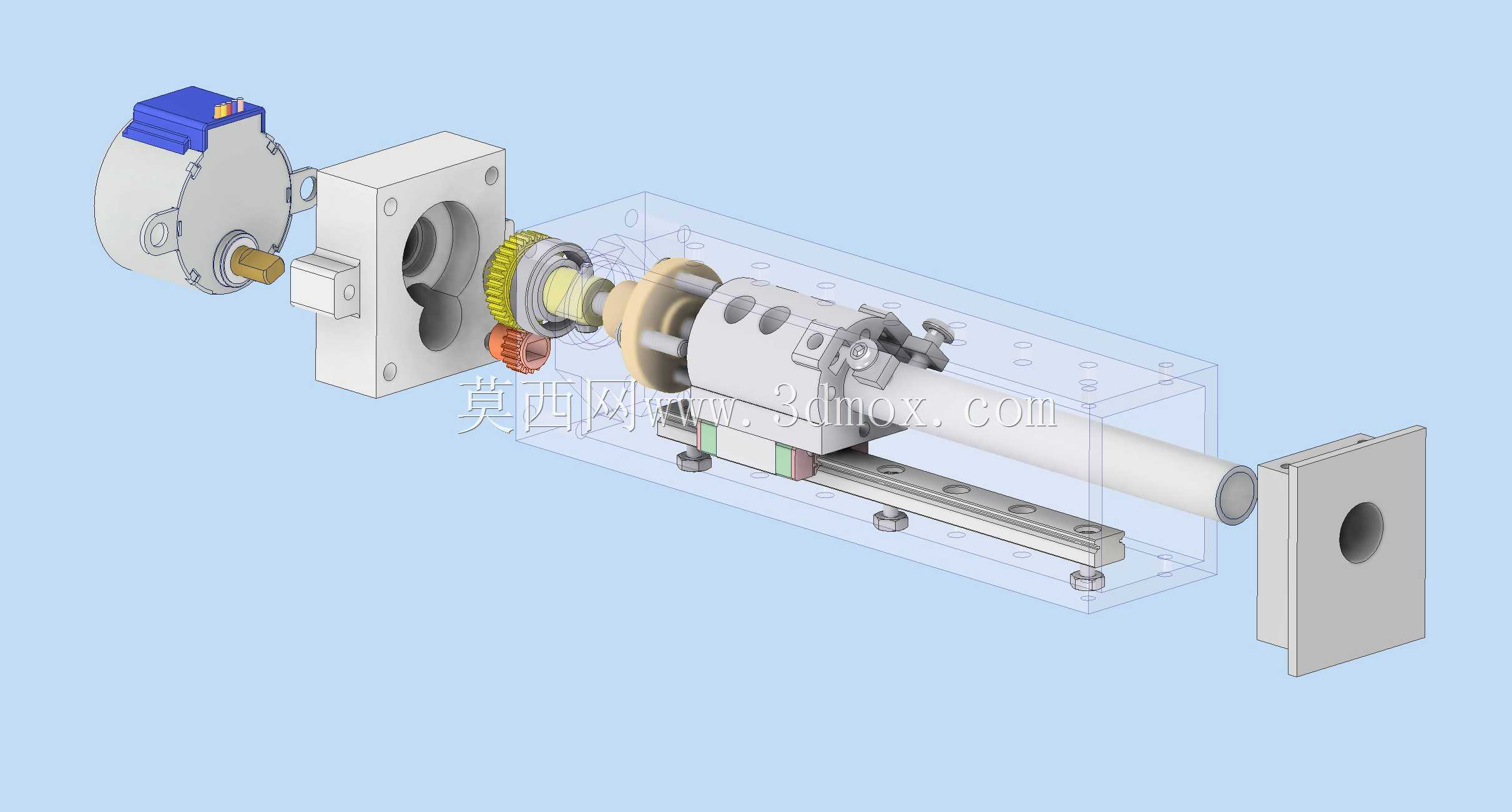

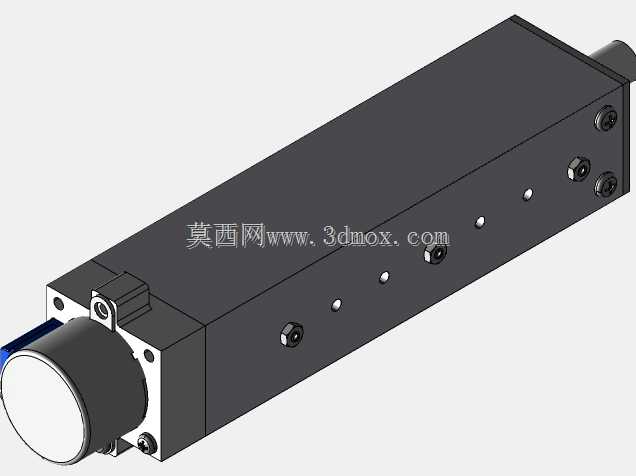

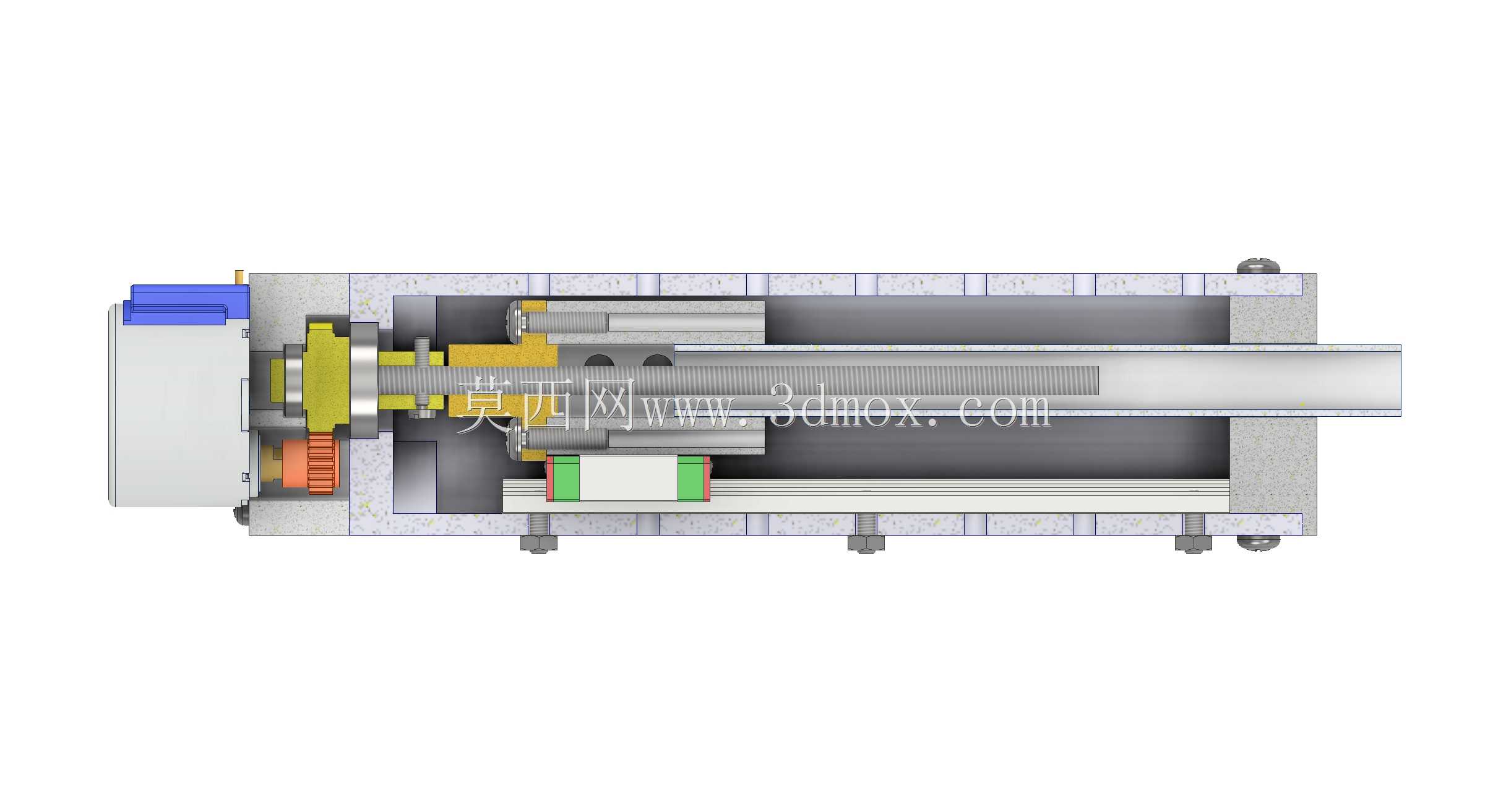

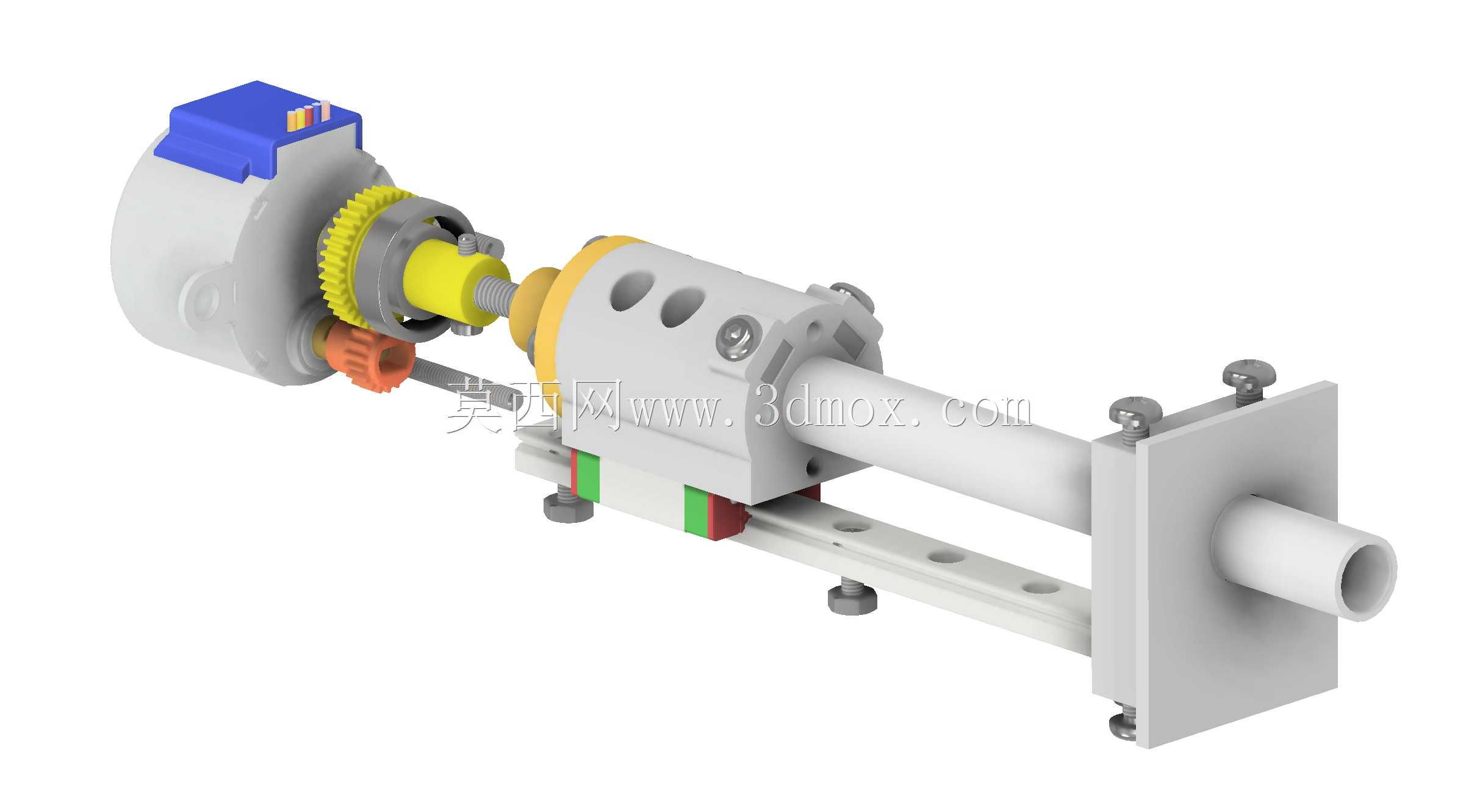

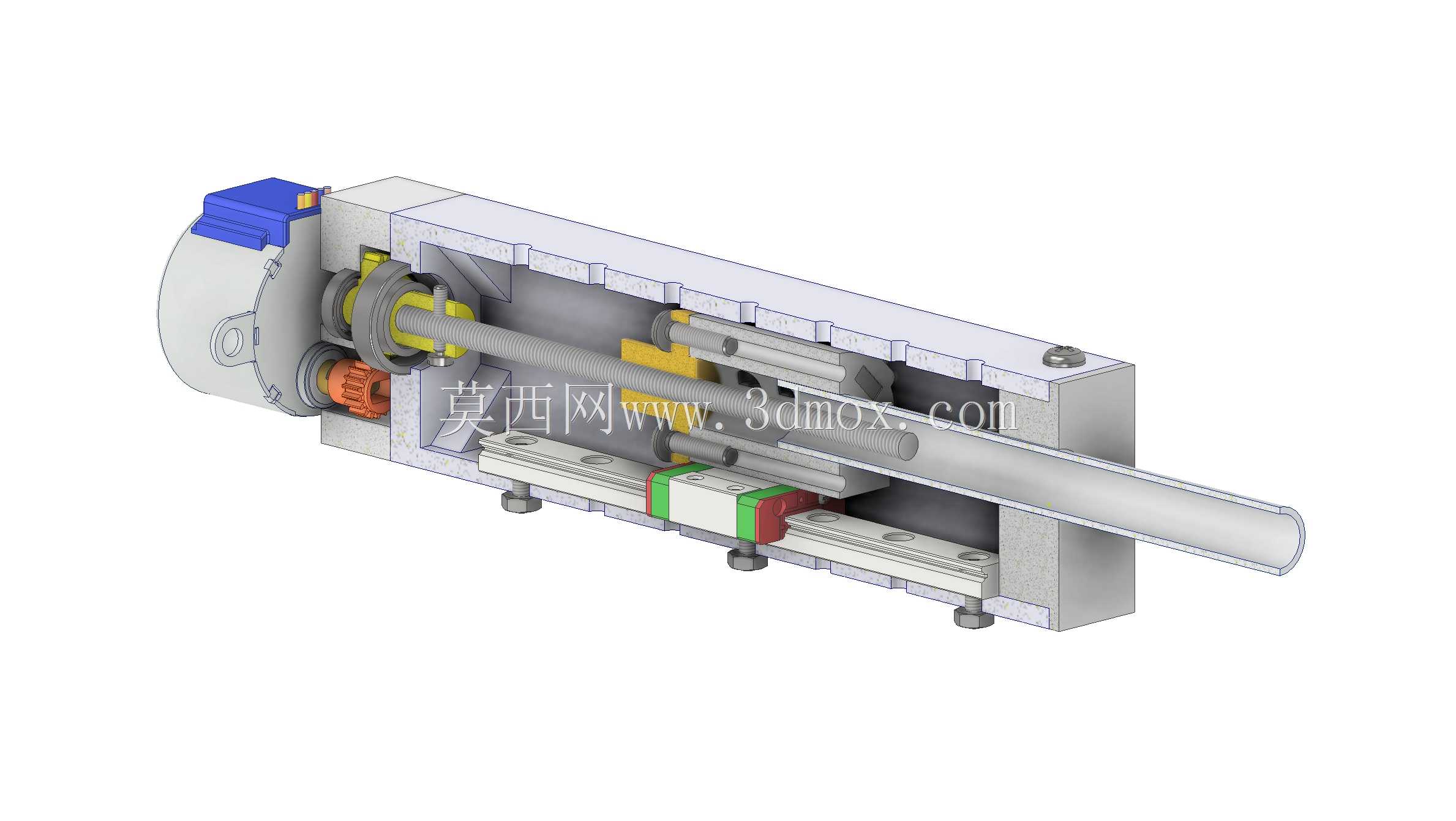

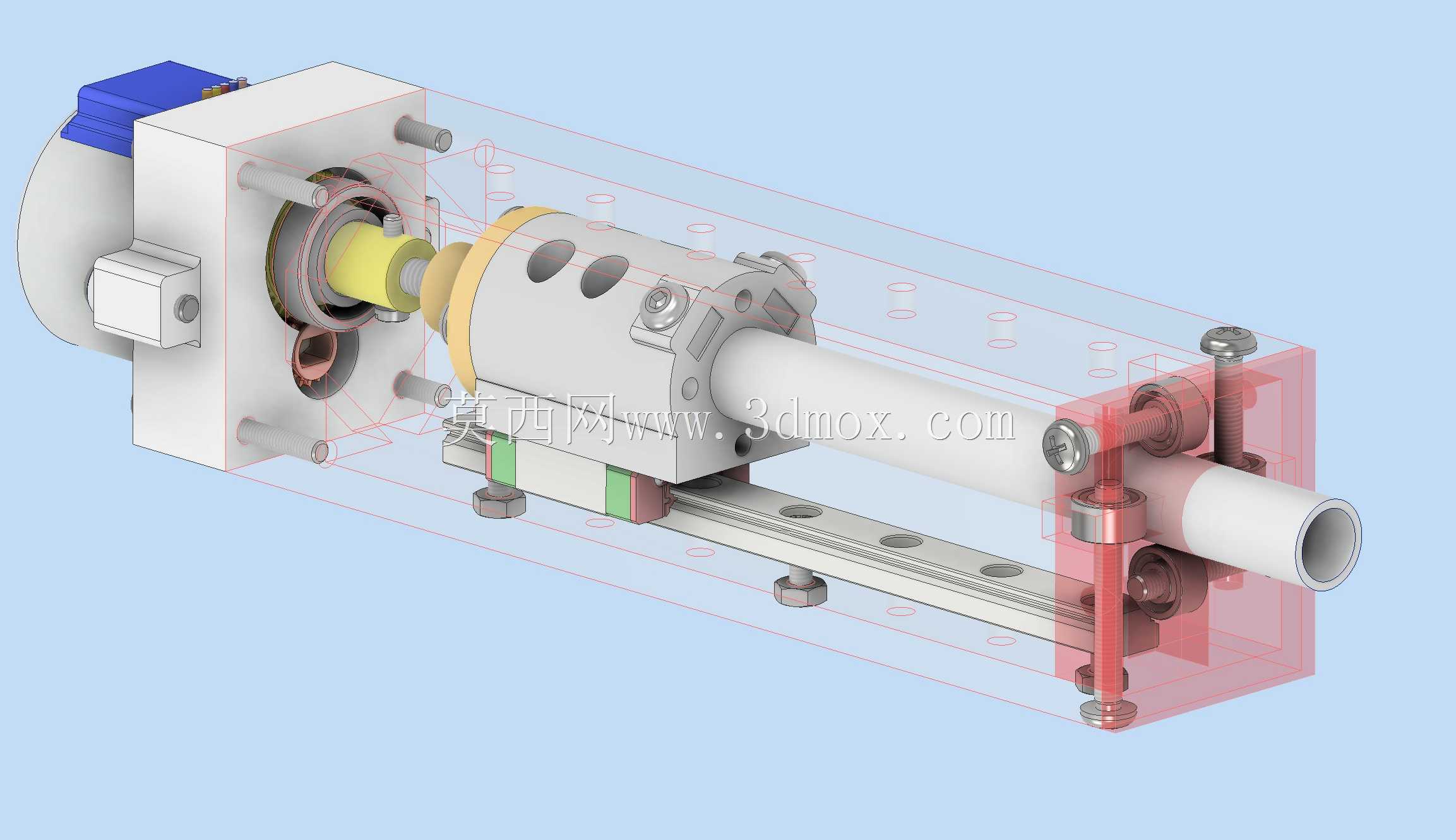

　　从结构设计思路来看，设计时优先考虑了空间利用率，将步进电机布置在壳体端部，通过一级减速齿轮组放大输出扭矩，弥补28BYJ-48电机本身输出扭矩偏小的问题，齿轮副采用直齿圆柱齿轮结构，加工装配难度低，传动间隙可控，能满足小负载下的传动精度要求。传动丝杆与导轨平行布置，滑台同时与丝杆螺母、导轨滑块固定连接，避免丝杆承受径向载荷，所有受力由线性导轨承担，延长丝杆的使用寿命，同时保证滑台运动的直线度。壳体采用一体化铣削结构，既作为传动部件的安装基座，也起到防护内部齿轮、丝杆、导轨的作用，避免外界粉尘、碎屑进入传动副造成卡滞，壳体上预留的安装孔位可直接将整个执行器固定在设备安装面上，不需要额外设计转接支架。

　　从安装边界与尺寸特性来看，整体宽度与高度控制在极小范围内，适配MGN7导轨的安装尺寸，导轨有效行程为100mm，滑台的运动极限位置做了机械硬限位，避免超程造成传动部件损坏，电机出线端预留了足够的走线空间，不会与运动部件发生干涉。滑台表面预留了标准的螺纹安装孔，可直接固定负载工装，负载安装面与导轨基准面平行，安装时不需要额外做平行度校准，降低装配调试的工作量。齿轮传动副的中心距经过精准核算，保证齿轮啮合侧隙在合理范围内，既不会因为侧隙过大造成回程误差超标，也不会因为侧隙过小导致传动卡滞、磨损加快。丝杆采用普通T型丝杆，具备一定的自锁特性，在电机断电状态下，滑台不会因为负载自重发生滑移，对于垂直安装的场景也能保持位置稳定，不需要额外增加抱闸机构，进一步简化整体结构。

　　在实际选型使用时，需要注意这款执行器适合小负载、低速度的直线动作场景，因为28BYJ-48步进电机本身转速不高，经过齿轮减速后，滑台的运动速度适合毫米每秒级的低速进给，不适合高速往复运动的工况。日常维护时只需要定期在导轨、丝杆、齿轮副表面涂抹少量润滑脂，即可保证长期运行的顺畅性，壳体的密封结构能减少润滑脂的挥发与外界杂质的侵入，降低维护频率。整体结构没有复杂的异形零件，所有零部件都可以通过常规机加工或者标准件采购获得，建模时所有配合尺寸都按照标准公差带设置，装配时不会出现干涉问题，对于需要自制小型线性执行单元的开发者来说，可以直接参考该结构的布局思路，根据自身的行程、负载需求调整导轨长度、齿轮减速比、电机型号，快速完成定制化结构设计。
