适用于细径线材的自动矫直切割设备

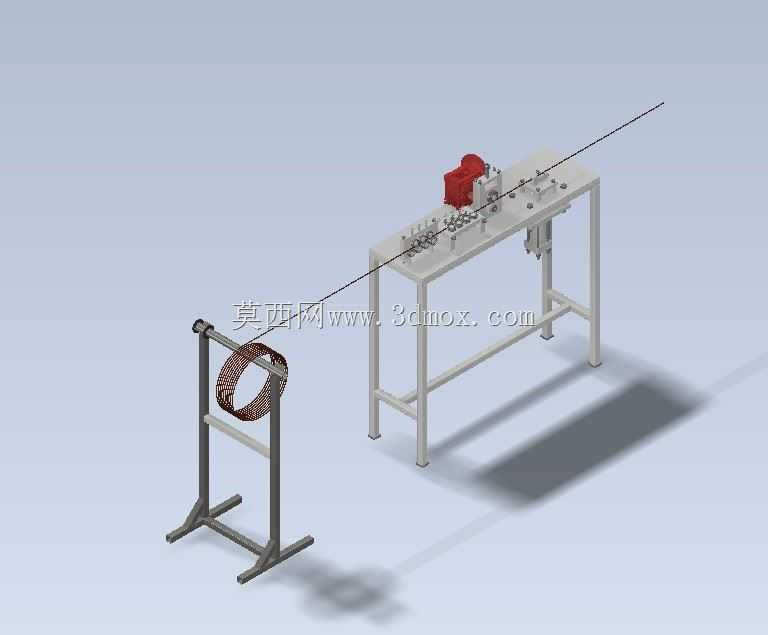

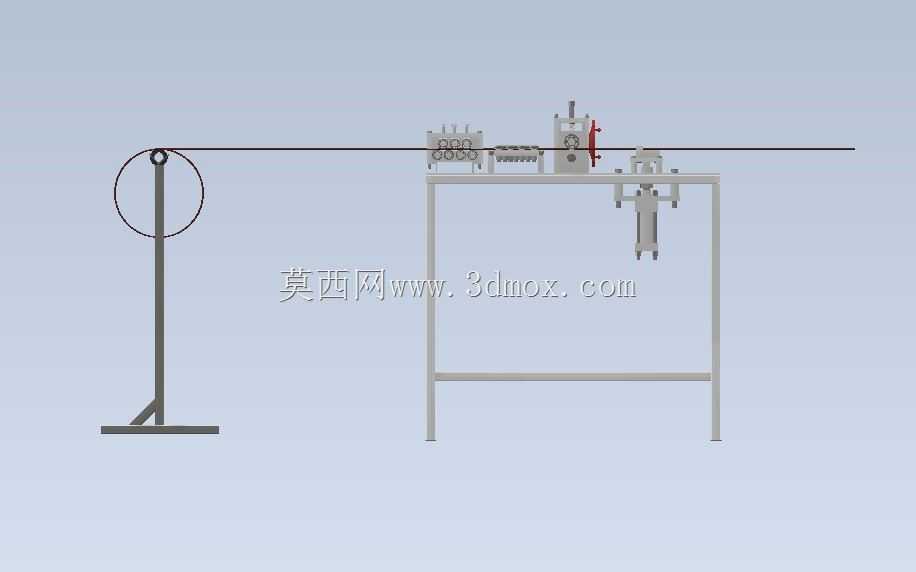

　　在五金制品、紧固件、线材成型加工的生产环节中，细径金属线材的前置处理一直是影响后续工序精度的关键步骤，多数车间此前依赖人工配合简易工装完成线材校直与定长切断，不仅效率偏低，切口平整度、矫直后直线度的一致性也很难稳定控制，这套自动矫直切割设备正是针对直径5mm及以下的细线材加工场景开发，可独立完成成卷线材的开卷承托、连续矫直、定长输送、精准切断的全流程动作，无需人工反复介入上下料与尺寸校准。设备整体分为开卷承托单元与矫直切割主机两个独立安装模块，开卷架采用立式双立柱支撑结构，底部为H型焊接支撑脚，可直接通过膨胀螺栓固定在硬化车间地面，架体上方设置悬臂式承料轴，适配常规内径的成卷线材盘料，承料轴带有阻尼限位结构，

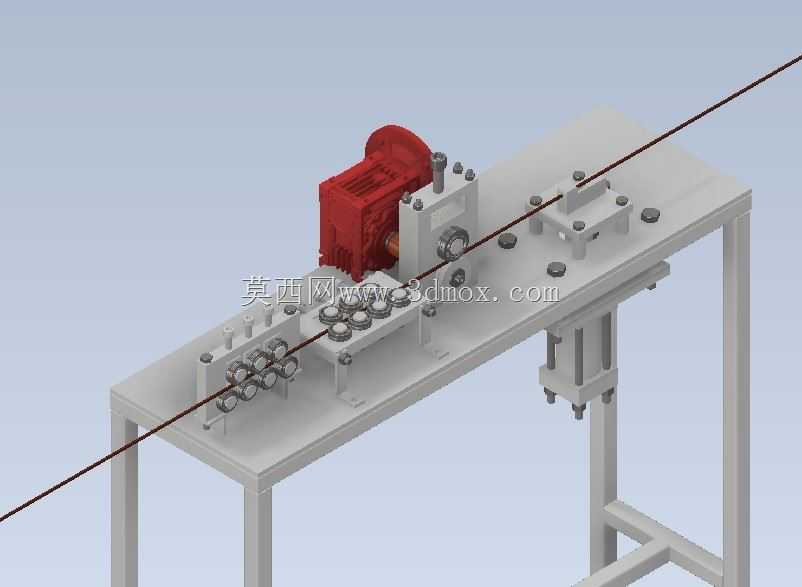

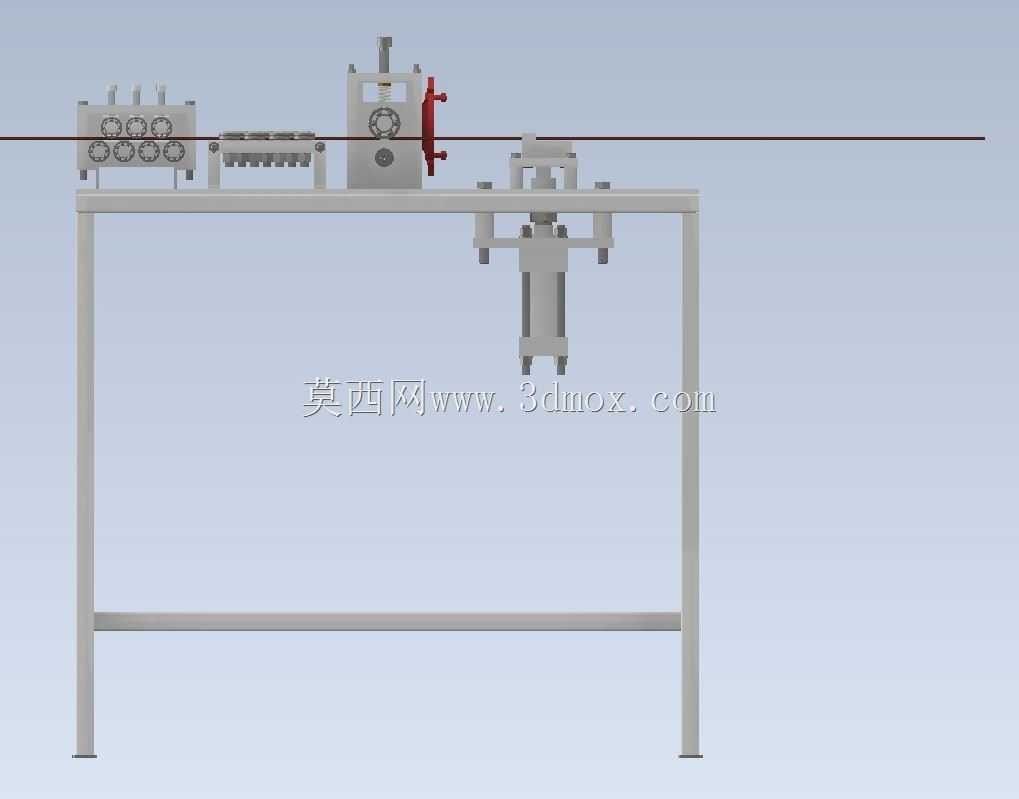

　　可避免盘料转动时惯性过大导致线材松垮乱线，开卷架与主机之间预留1.2-1.8米的线材过渡空间，避免线材送进过程中出现弯折卡滞。主机部分采用方管焊接的框架式台架结构，台架高度按照人体站立操作的 ergonomic 标准设置为850mm，台面上沿线材送进方向依次布置进料导向轮组、多辊矫直机构、送料牵引轮组、切断执行机构，其中矫直机构采用交错布置的可调式滚轮组，横向与纵向分别设置5组矫直轮，滚轮采用轴承钢淬火处理，表面做圆弧槽适配不同线径的线材，每个矫直轮的压下量可通过侧面的调节螺钉独立调整，可针对不同材质、不同硬度的线材调整矫直参数，保证经过滚轮组的线材直线度控制在每米1mm以内。送料牵引轮组采用上下对压的滚轮结构，

　　下轮为主动轮通过同步带与驱动电机连接，上轮为可抬升的压轮，通过弹簧提供恒定压紧力，既保证送进过程中线材不打滑，也不会压伤线材表面，送料长度通过伺服电机的脉冲数精准控制，定长误差可控制在±0.5mm范围内，满足多数精密五金件的坯料长度要求。切断机构采用气动直动式切刀结构，切刀选用高速钢材质，刃口做斜角处理，切断动作响应速度快，切口平整无毛刺，无需后续二次打磨工序。设备的气动元件与驱动电机均布置在台架下方的空余空间，台架侧面预留气源接口与电源接线端口，安装时仅需接入0.6-0.8MPa的压缩空气与常规工业用电即可运行，无需额外搭建复杂的配套管线。从建模细节来看，这套设备的所有安装配合面均做了公差适配设计，

　　矫直轮与轴的配合选用基孔制间隙配合，保证滚轮转动灵活无卡滞，框架焊接件均做了去应力处理的工艺标注，避免长期使用后台架变形影响矫直精度，所有外露的传动部位均设置了钣金防护罩，既符合车间安全生产的防护要求，也能避免加工过程中的金属碎屑落入传动机构造成磨损。在实际生产线布局中，这套设备可直接对接后续的线材折弯、墩头、搓丝等工序，实现从盘料到成型件的连续化生产，也可作为独立工位单独完成定长坯料的加工，适配铁丝、铜丝、铝丝、低碳钢丝等多种常见细径线材的加工需求，相比传统的半自动矫直切断设备，这套设备的结构更紧凑，调试维护更便捷，滚轮组的调节位置均设置了刻度标识，更换不同线径的线材时无需反复试切校准，可大幅减少换型调试的时间损耗。设备的安装边界尺寸控制在1800mm×600mm×1200mm范围内，加上开卷架的整体占地长度不超过3米，对车间的空间占用较小，适合中小型五金加工车间的生产线排布，台架底部设置了可调式支撑脚杯，可适应地面不平整的安装场景，保证设备运行时的水平度稳定。
