两款焊盘尺寸差异的迷你USB B型5针连接器

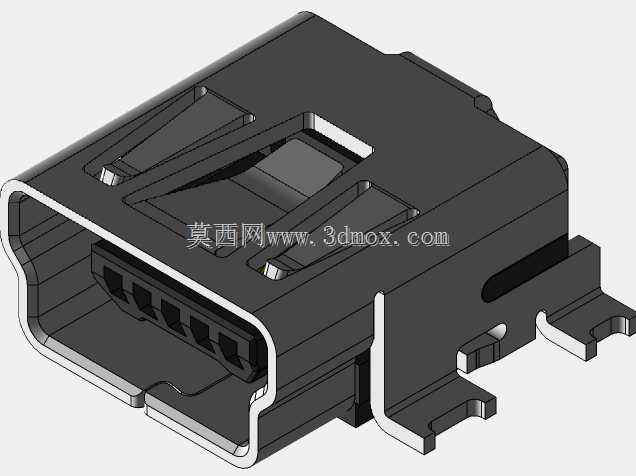

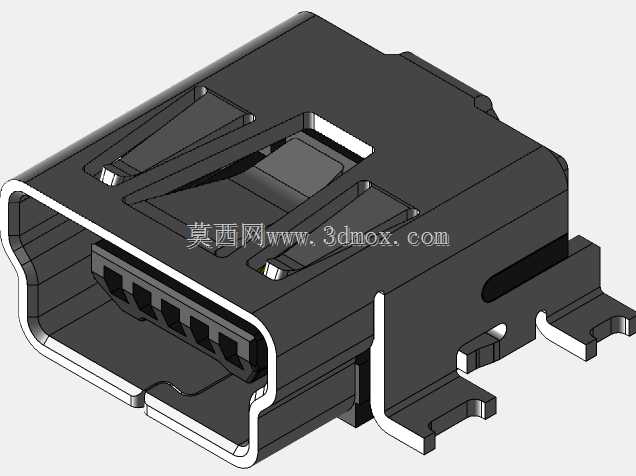

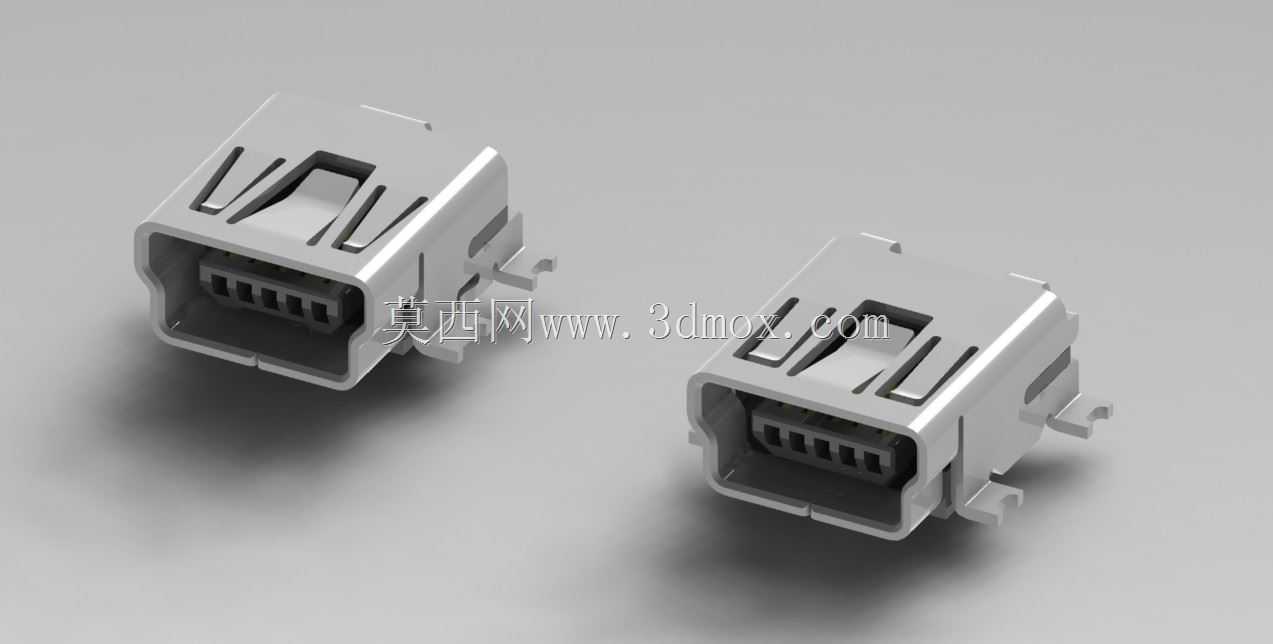

　　在消费电子、工业控制板卡、小型嵌入式设备的板端互连设计中，Mini USB B型接口是沿用多年的经典板载互连方案，这类连接器承担着设备与上位机之间的数据传输、小功率供电的核心连接功能，在早期的便携数码设备、工控调试端口、小型检测仪器的数据接口上应用极为广泛。本次涉及的两款同属5针Mini USB B型板端插座，核心差异点在于焊料屏蔽焊盘的总长度尺寸，两款产品分别对应不同厂商的兼容规格，能够覆盖不同PCB布局场景下的选型需求。

　　从实际板端应用的角度来看，6mm焊盘尺寸的版本，适配行业内通用的Molex对应规格连接器的焊盘封装，这类封装在消费类数码产品的PCB设计中沿用率极高，多数成熟的PCB封装库都能直接匹配，不需要重新调整焊盘位置与阻焊层设计，对于沿用原有成熟电路方案的迭代产品来说，选型这一版本能够直接复用原有PCB布局，减少画板阶段的核对工作量，也能降低SMT贴片阶段的钢网调整成本。而7mm焊盘尺寸的版本，适配GCT对应规格以及国内电子模块厂商常用的USB2066类连接器封装，这类封装在国内自主开发的工控模块、小型开发板上应用较多，焊盘长度的增加能够提升屏蔽壳与PCB接地层的焊接接触面积，在存在一定振动的工业应用场景下，能够降低连接器受外力拉扯后出现焊盘脱落、屏蔽接地失效的概率。

　　两款连接器都提供带柱销和无柱销两种结构可选，带柱销的版本在连接器本体底部设置了两个定位柱，对应PCB上需要开设两个匹配的定位孔，在SMT贴片前的物料贴装环节，定位柱能够插入PCB孔位实现预固定，避免高速贴片机贴装后出现连接器偏移，过回流焊时也能减少焊锡熔融过程中器件浮高移位的问题，适合大批量量产的产品选用；无柱销的版本则不需要在PCB上开设额外定位孔，对于板上空间紧张、定位孔位置会打断走线层布线的高密度PCB场景，选用无柱销版本能够释放更多布线空间，适合小批量、板卡密度较高的产品使用。

　　从结构设计的细节来看，这类板端USB插座的金属屏蔽壳采用卷边包塑结构，塑胶本体采用耐温阻燃的工程塑料材质，能够承受无铅回流焊的高温冲击，不会出现塑胶熔融变形导致针脚错位的问题。内部5根接触端子采用铜合金镀锡工艺，接触端设计有弧形弹性结构，在公头插入时能够保证足够的接触正压力，降低长期插拔后出现接触不良的概率，端子的焊脚位置采用平直设计，与PCB焊盘的接触面积充足，能够保证焊接强度。金属屏蔽壳的两侧设置有板端固定焊脚，焊接后能够将连接器外壳与PCB的保护地可靠连接，既可以提升连接器的整体固定强度，也能起到电磁屏蔽的作用，减少外部电磁干扰通过接口位置串入板内电路，影响高速USB信号的传输稳定性。

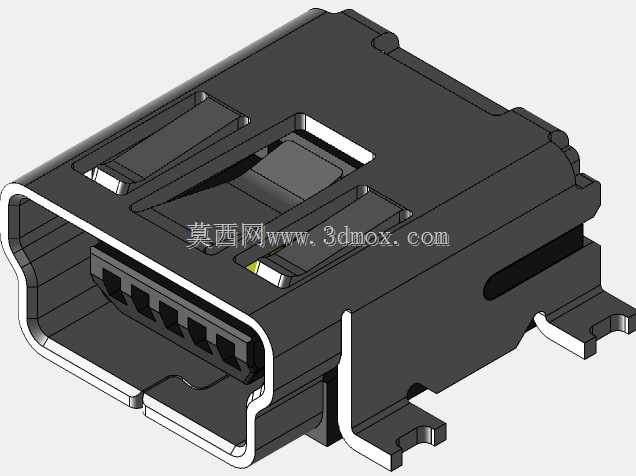

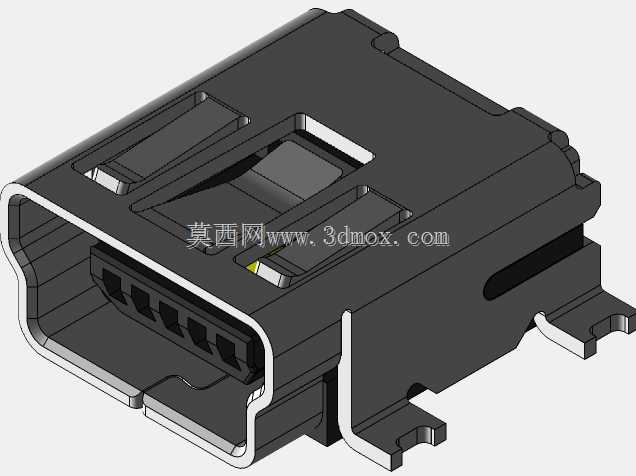

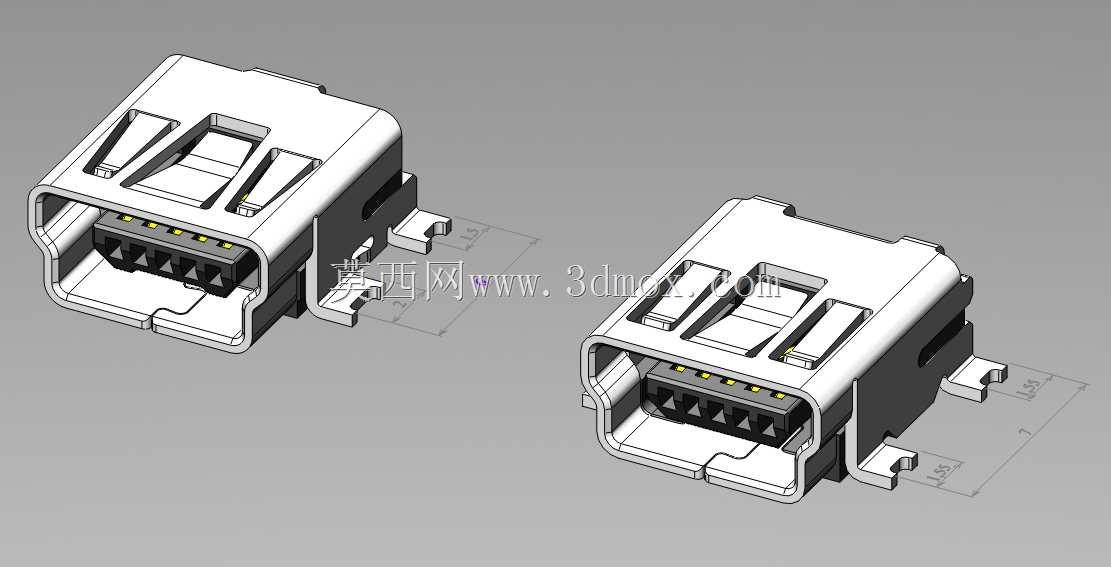

　　在安装边界的设计核对上，两款连接器除了屏蔽焊盘的长度差异外，接口端的外形尺寸、公头插入深度、针脚间距都完全符合Mini USB B型接口的行业通用标准，公头端的兼容性完全一致，不需要针对公头端做结构调整。在PCB布局时需要注意，接口端需要伸出PCB板边的尺寸要匹配外壳的开口位置，保证公头插入时不会被外壳结构干涉，连接器底部的塑胶本体高度要匹配PCB表面的最高器件高度，避免贴装后出现器件顶起连接器导致焊接虚焊的问题。对于需要做结构固定的场景，除了焊盘焊接固定外，部分版本的屏蔽壳上还设置有额外的固定孔，可以通过螺丝进一步将连接器固定在PCB或者设备内的结构支架上，在经常需要插拔接口的工业设备场景下，额外的螺丝固定能够大幅提升连接器的抗拉扯能力，避免长期插拔导致连接器从PCB上脱落。

　　从建模实现的角度来看，这类连接器的建模需要重点核对焊盘位置、针脚间距、定位柱尺寸、接口端的配合尺寸，所有尺寸都需要匹配实际器件的规格书参数，保证导出的PCB封装与结构模型能够完全对应，避免出现结构干涉、焊盘不匹配导致的生产问题。建模过程中需要区分金属屏蔽壳、塑胶本体、接触端子三个不同的结构部分，不同部分的材质属性要对应实际物料的特性，在做结构干涉检查时，要模拟公头完全插入后的状态，核对公头与周边结构件的间隙是否满足设计要求，避免出现公头插不到位的问题。
