英国火神II轰炸机实体装配结构设计

　　在航空装备结构研发与教学演示场景中，这类大型轰炸机的实体装配模型，能够为飞行器结构设计、机载设备布局验证、地勤维护流程模拟提供具象的三维参照，区别于纯理论图纸的抽象表达，可直接用于结构干涉检查、装配路径推演，也能作为航空类专业教学中讲解大型喷气式轰炸机布局的具象教具，帮助从业者快速理解无尾三角翼布局轰炸机的结构逻辑。该模型还原的火神II轰炸机，是英国曾列装的喷气式战略轰炸机，实际承担过远程战略威慑、常规战术轰炸任务，其标志性的无尾三角翼布局是早期喷气式轰炸机中兼顾大载弹量、远航程与高速飞行能力的典型设计，模型完整还原了机身、三角翼、垂尾、起落架、动力舱段的装配关系，覆盖了整机从机头雷达罩段到尾喷口段的全部结构分区。从功能特性来看，

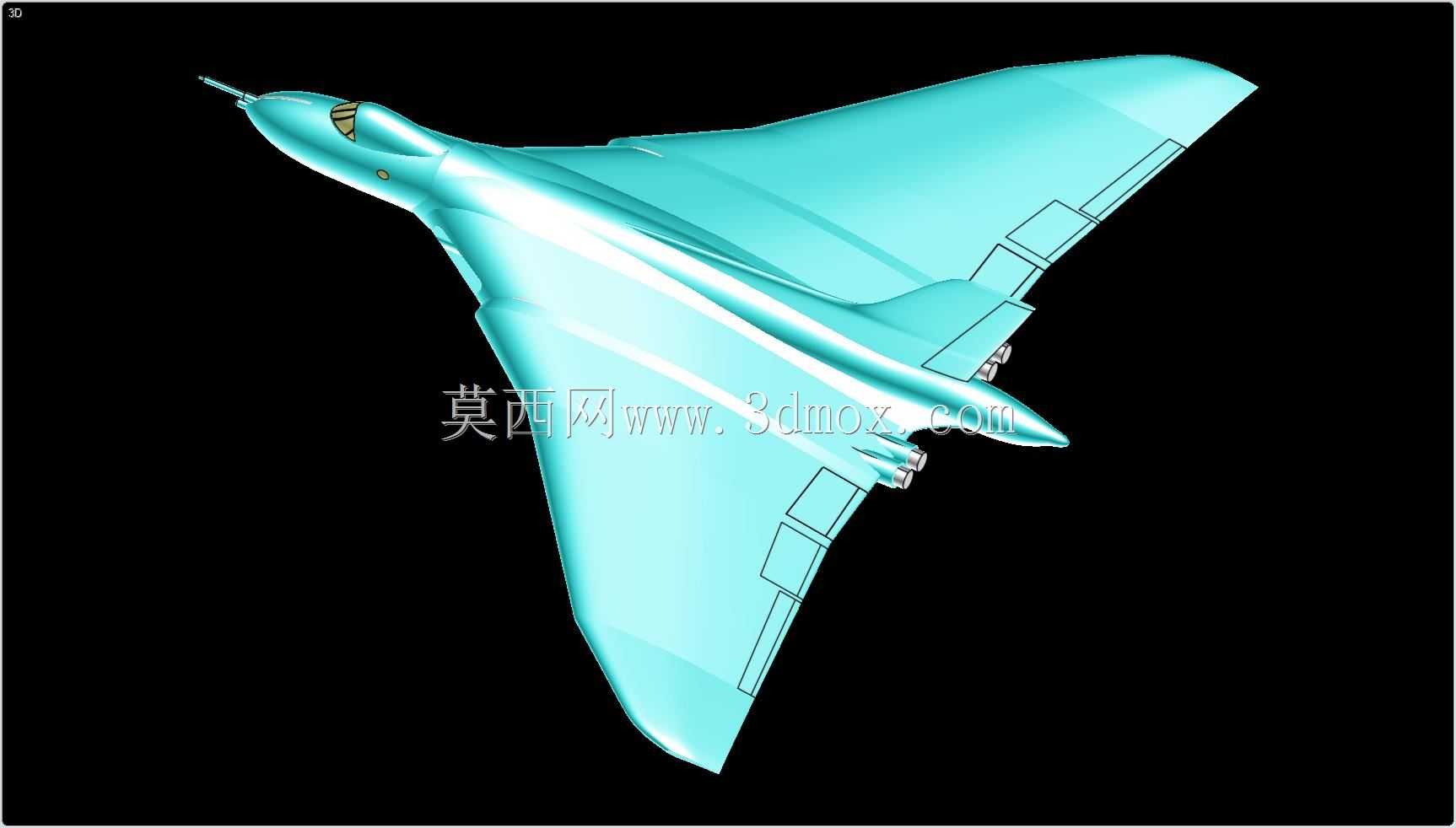

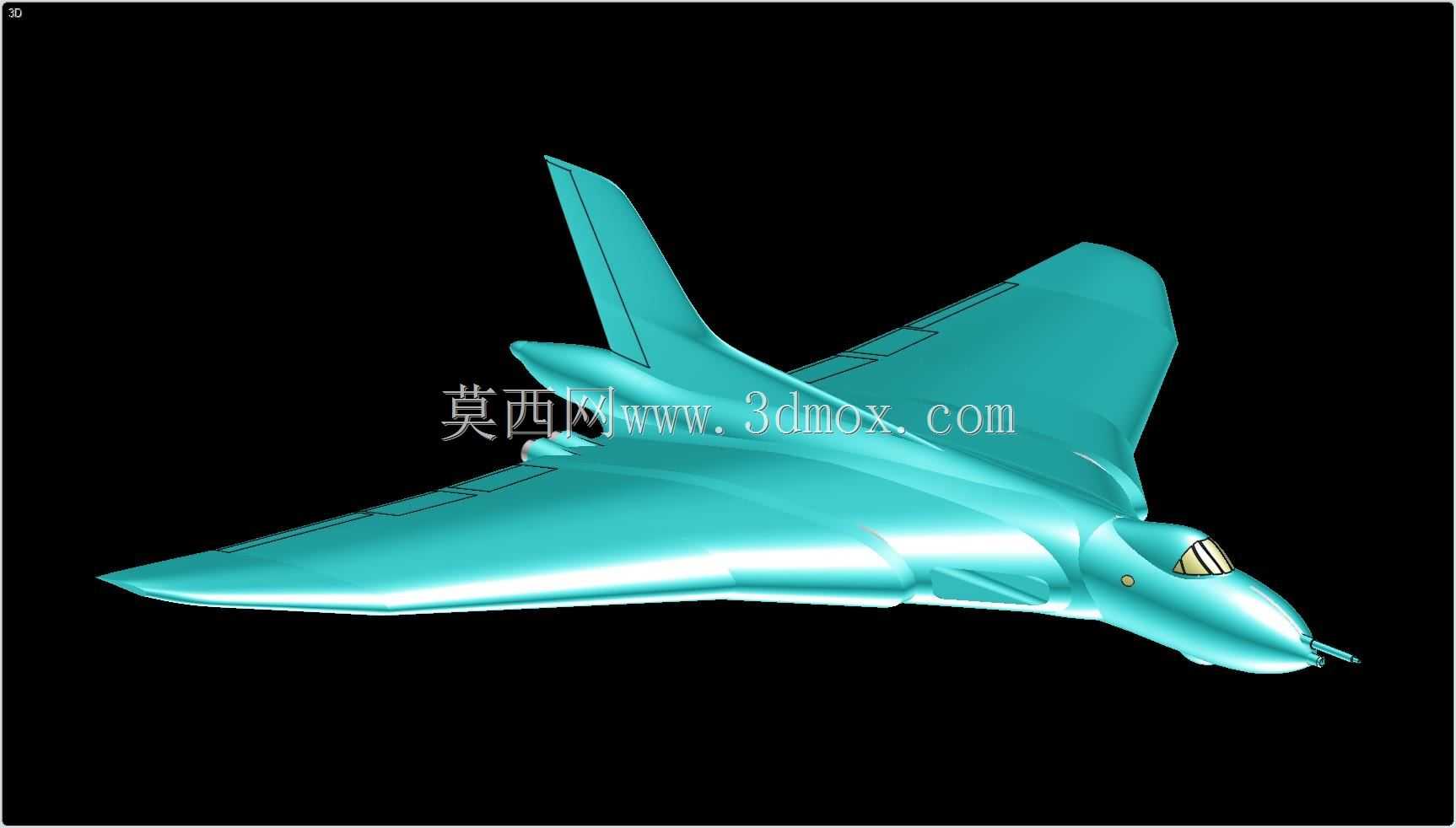

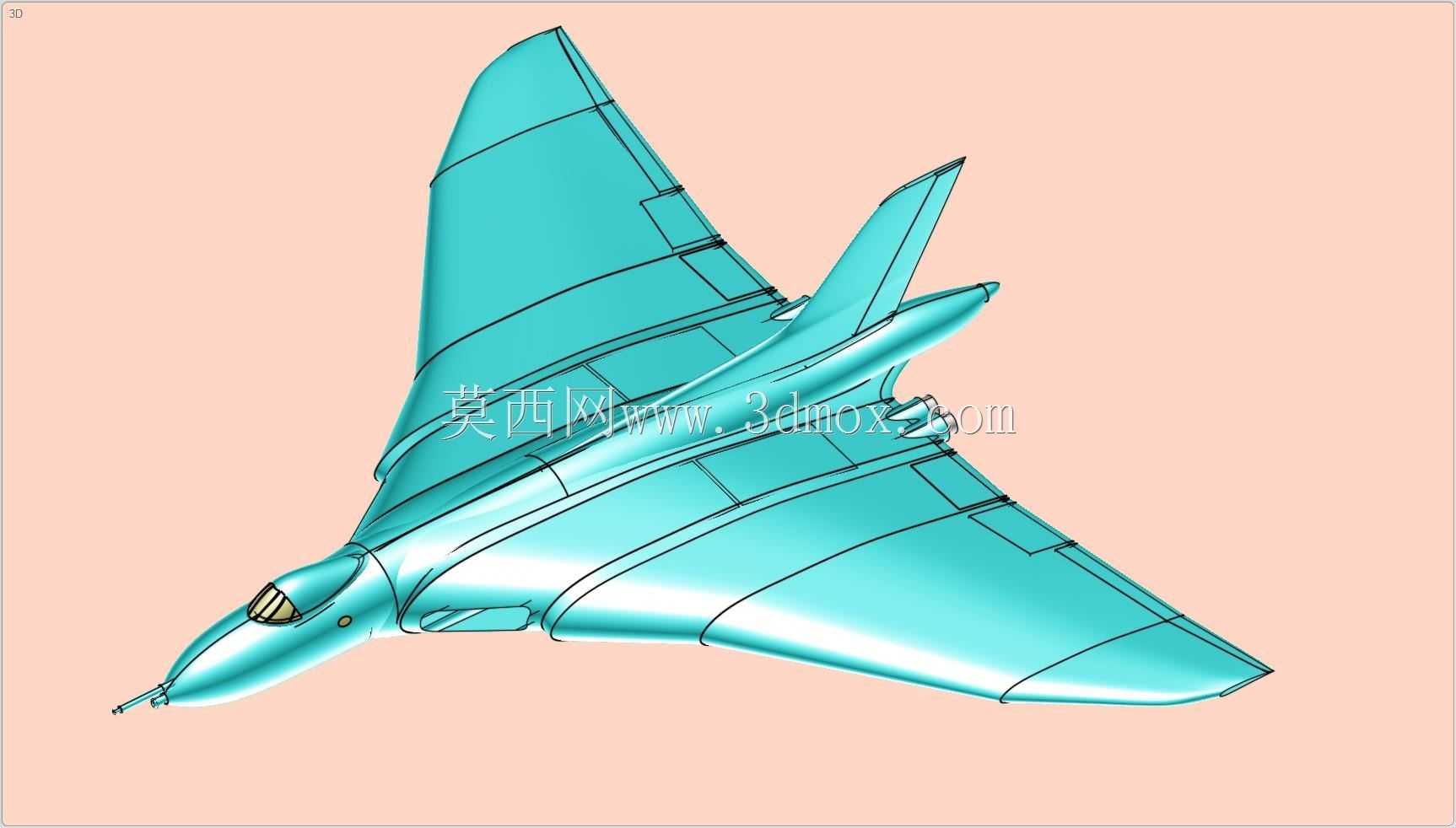

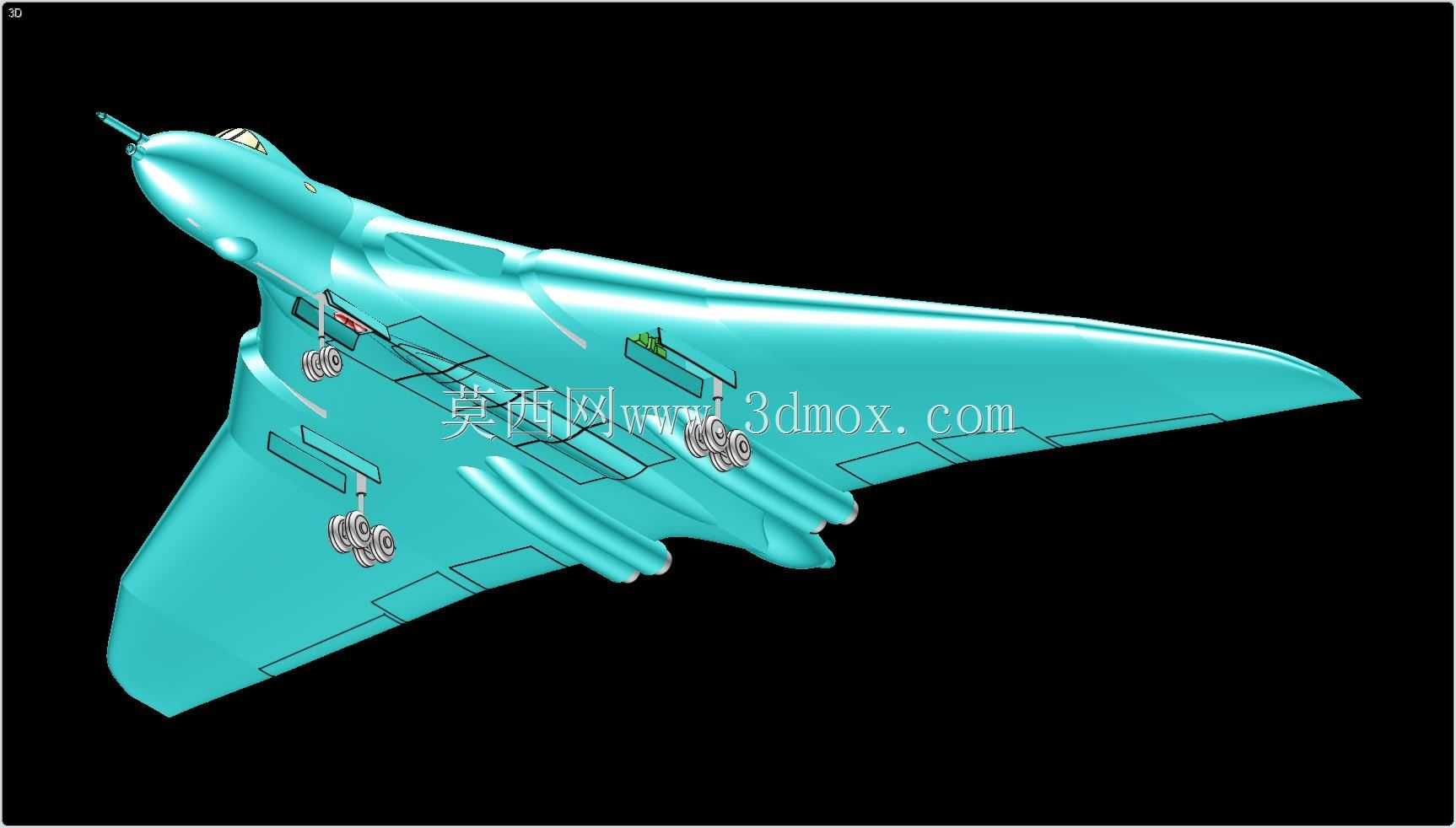

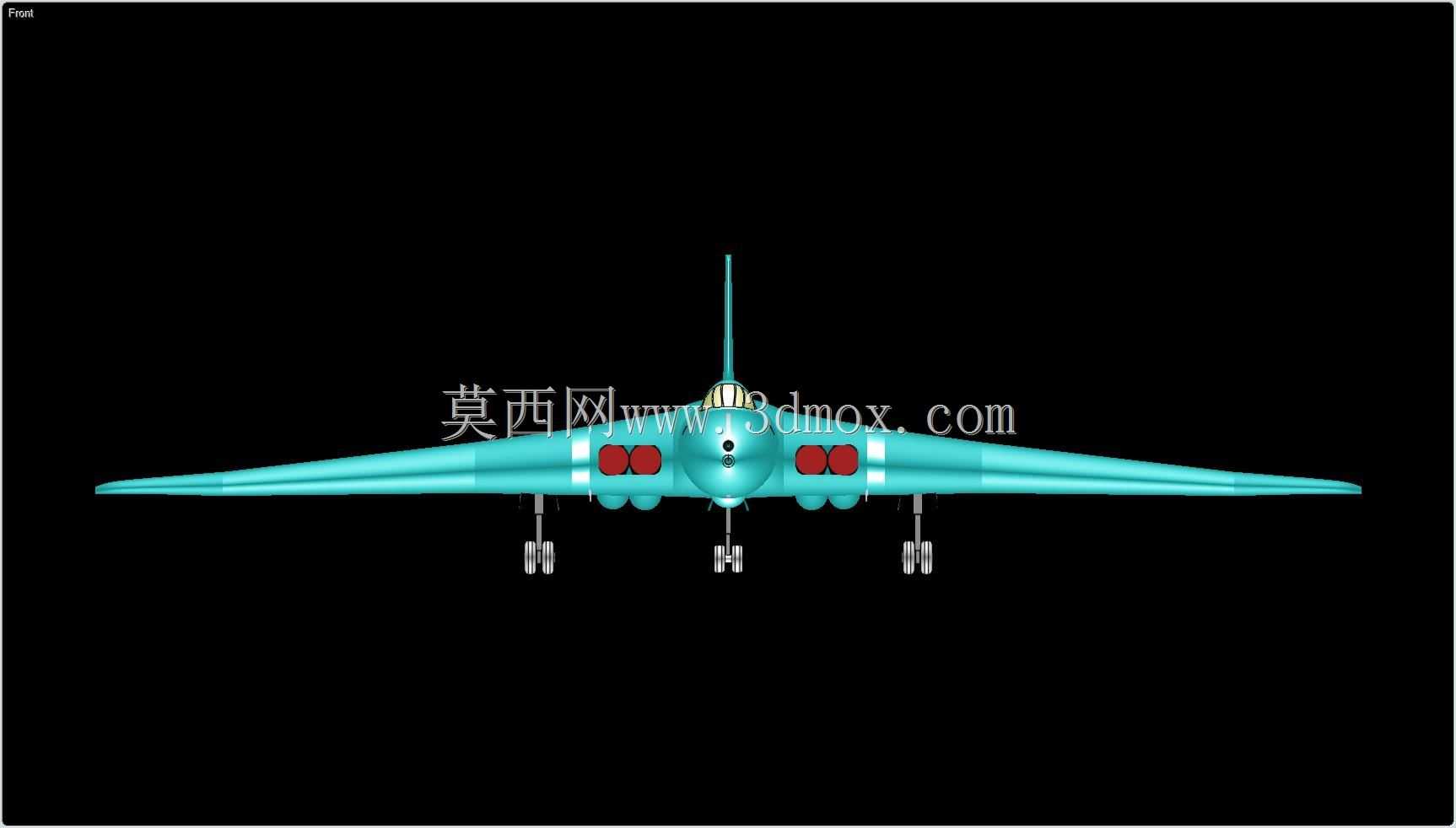

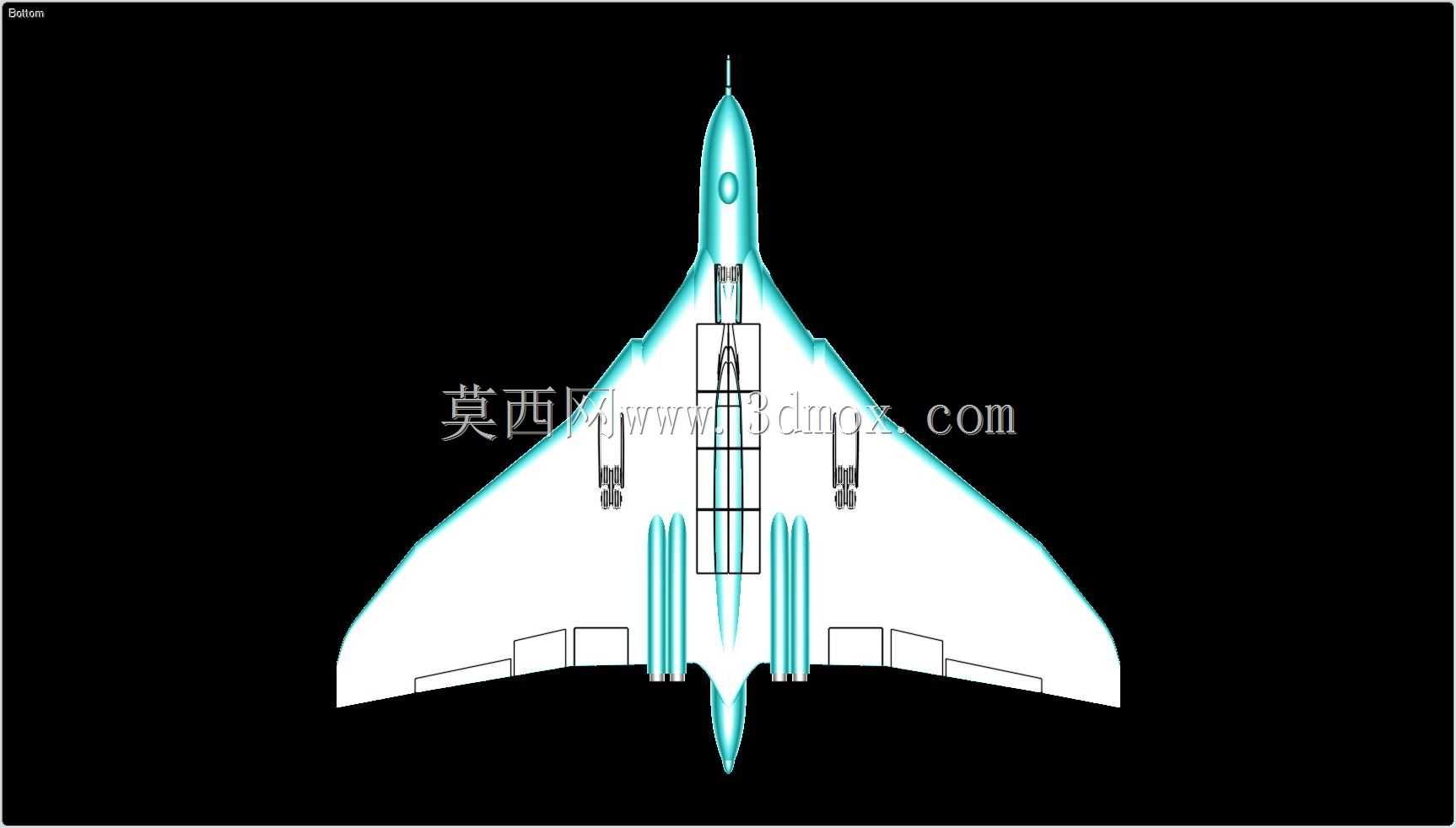

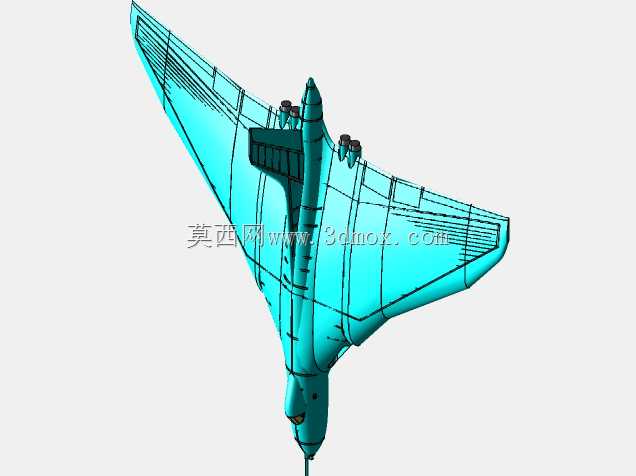

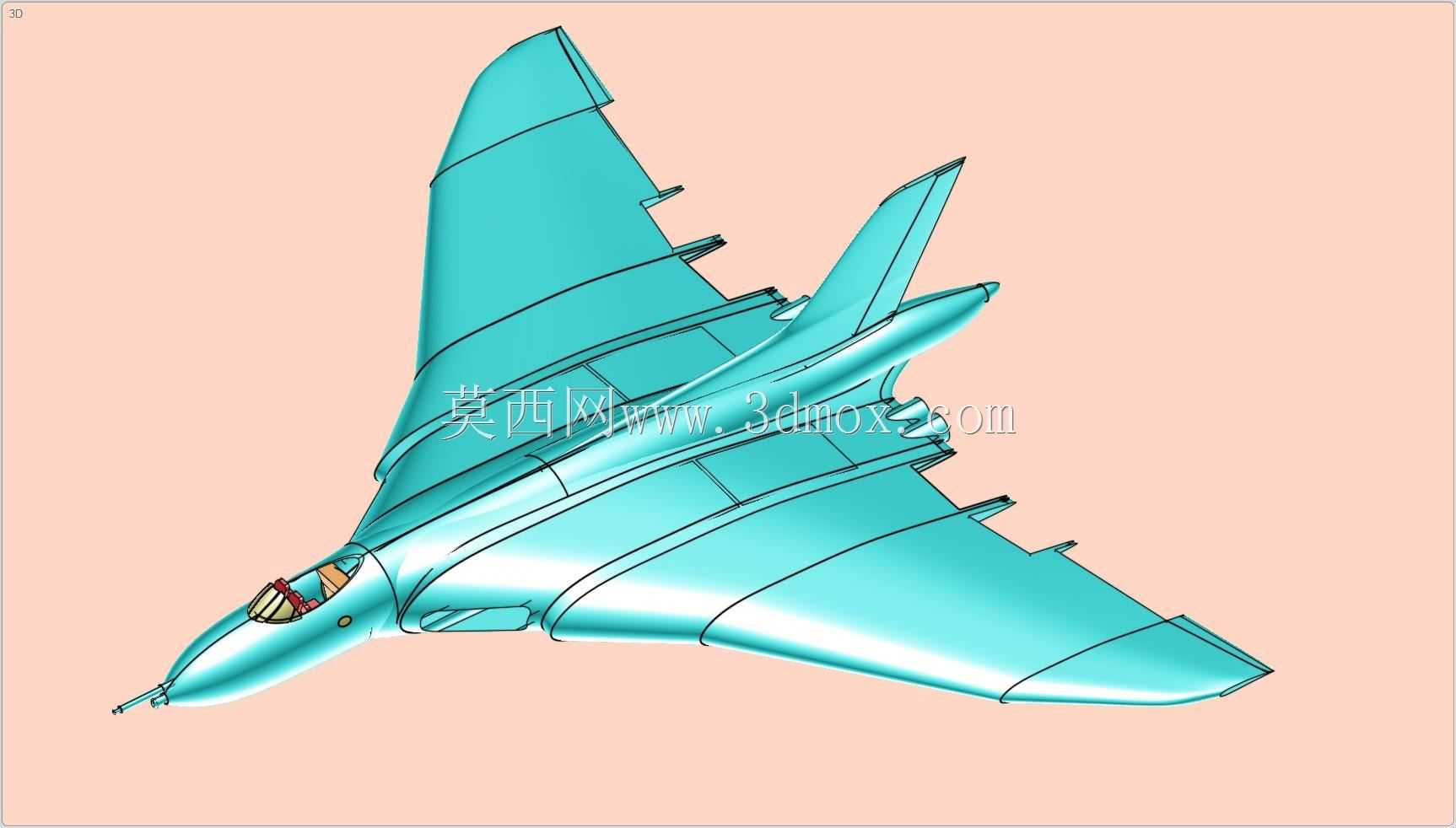

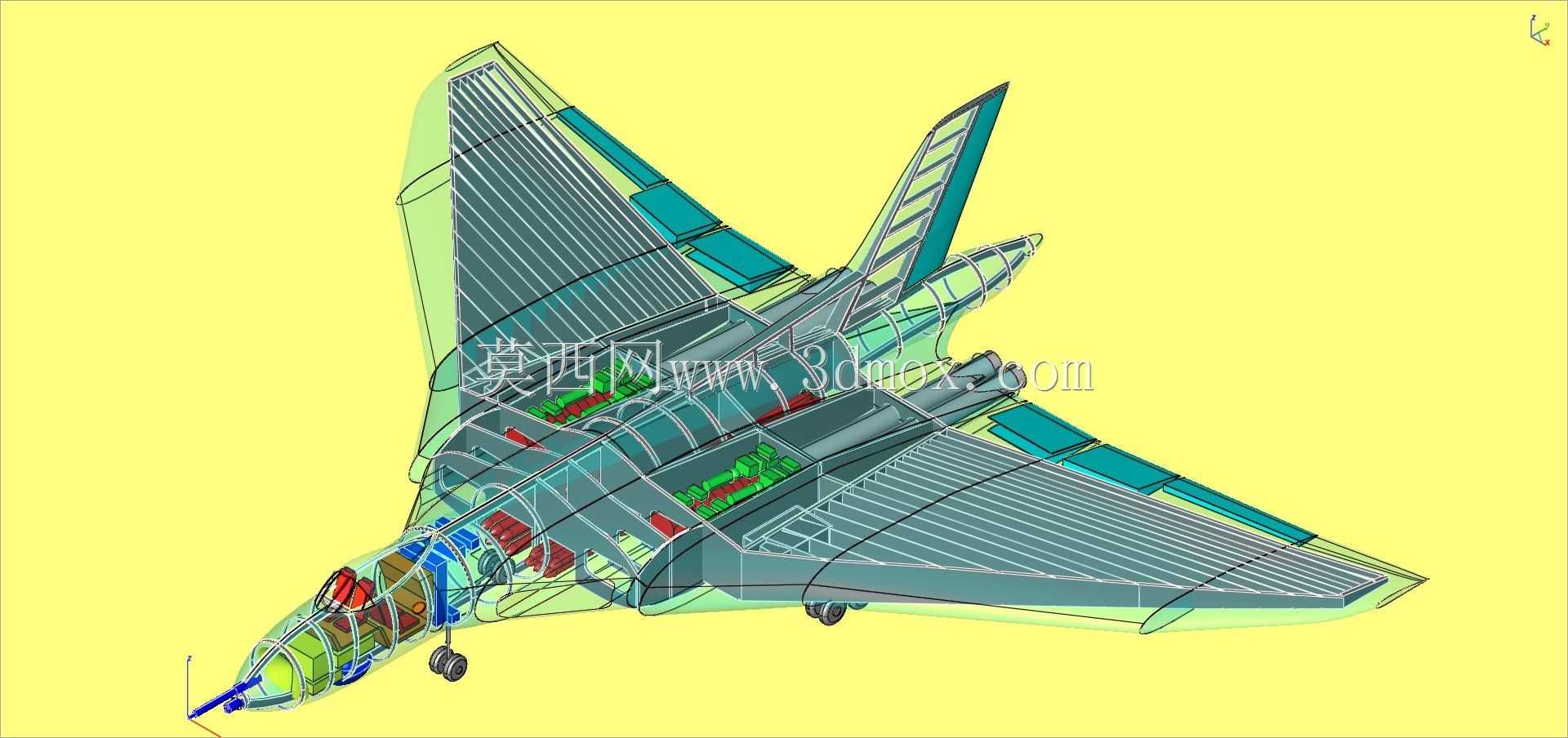

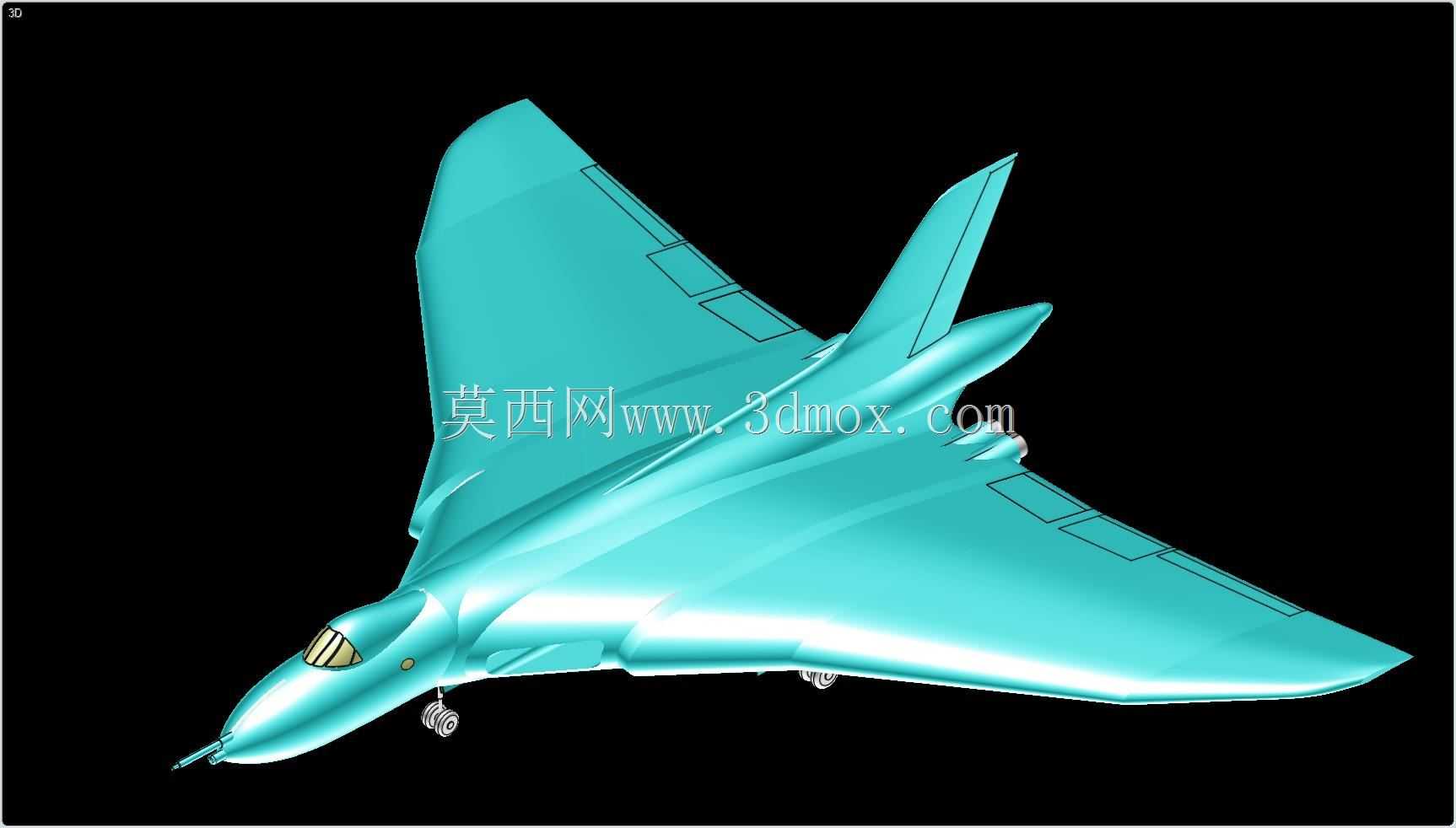

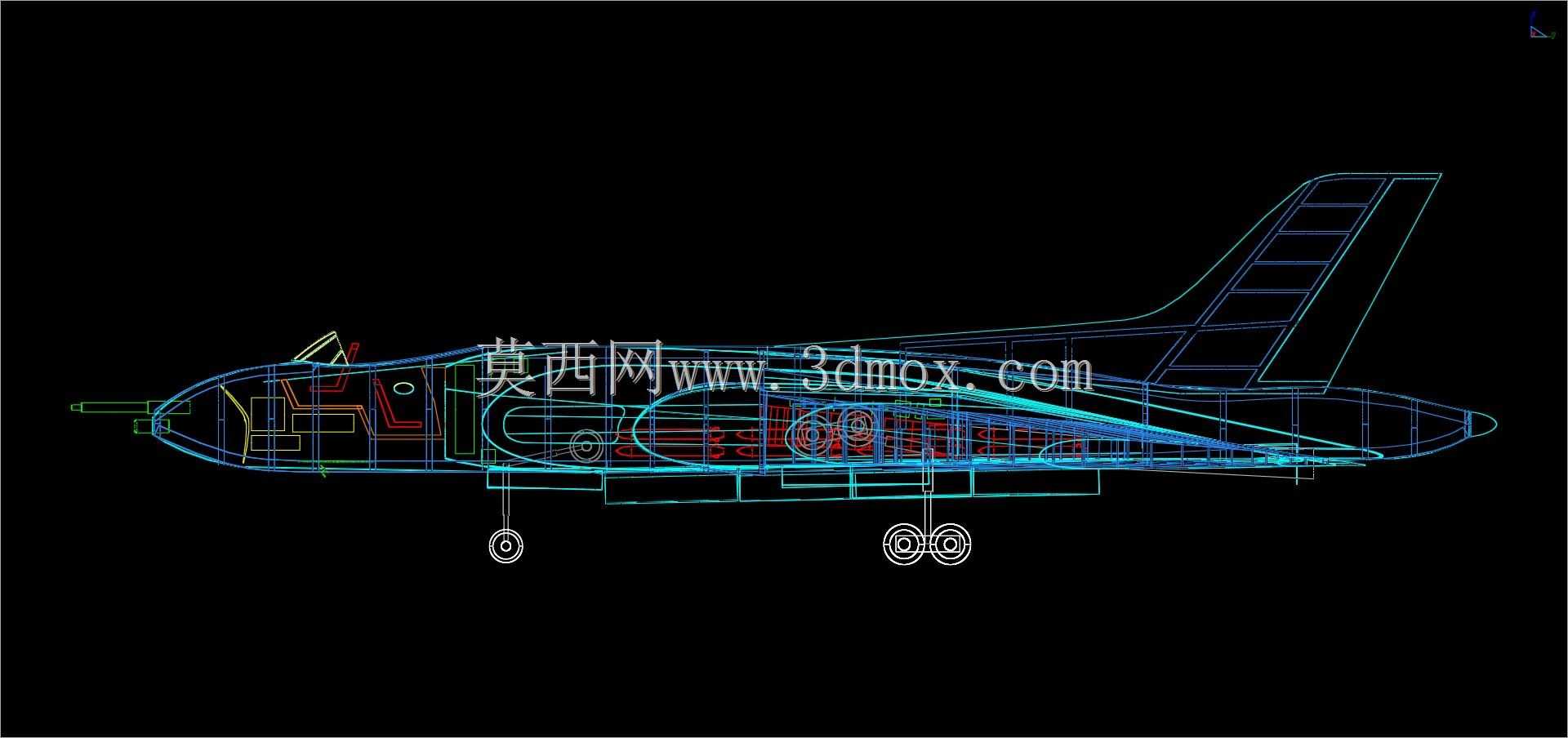

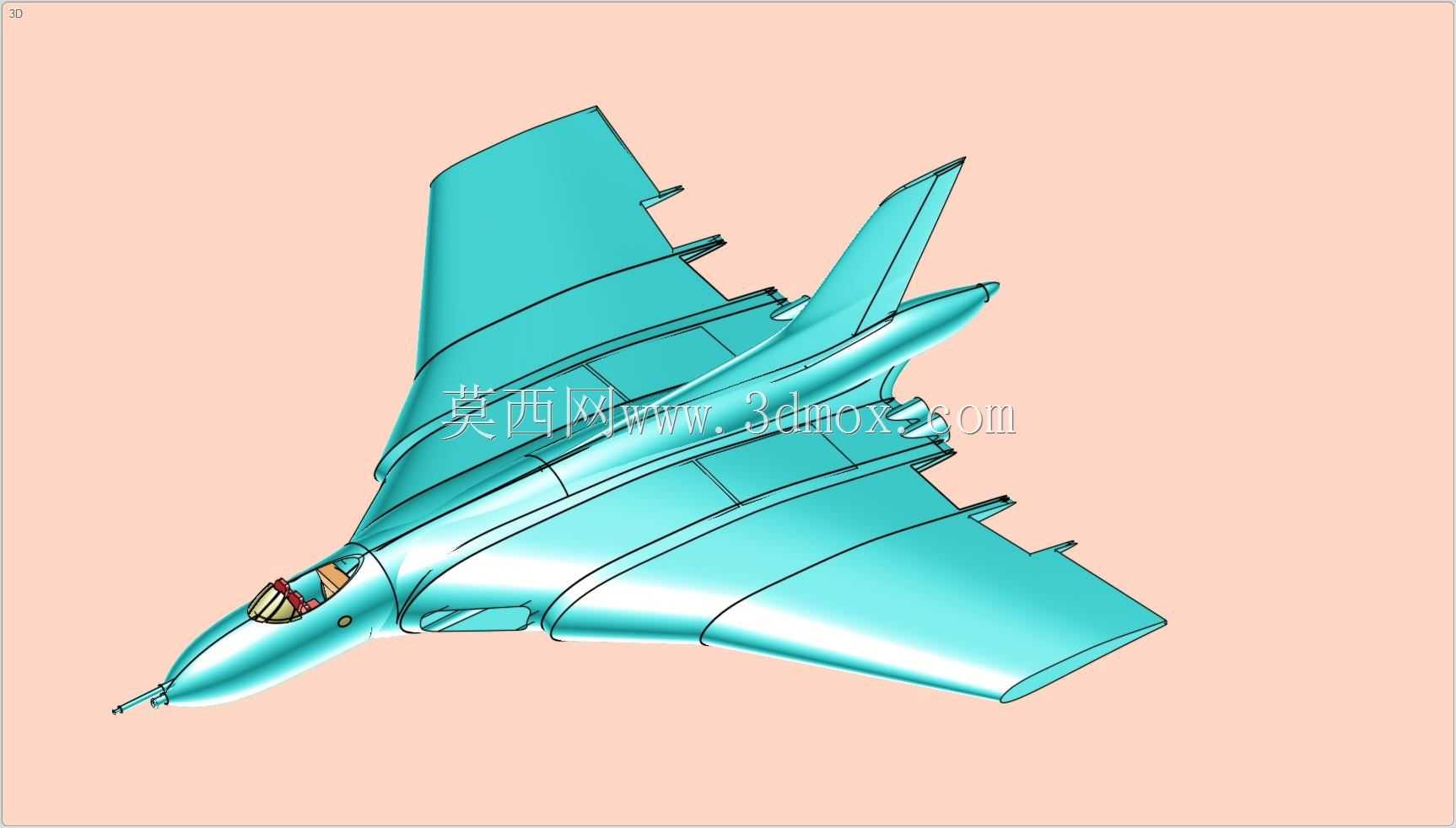

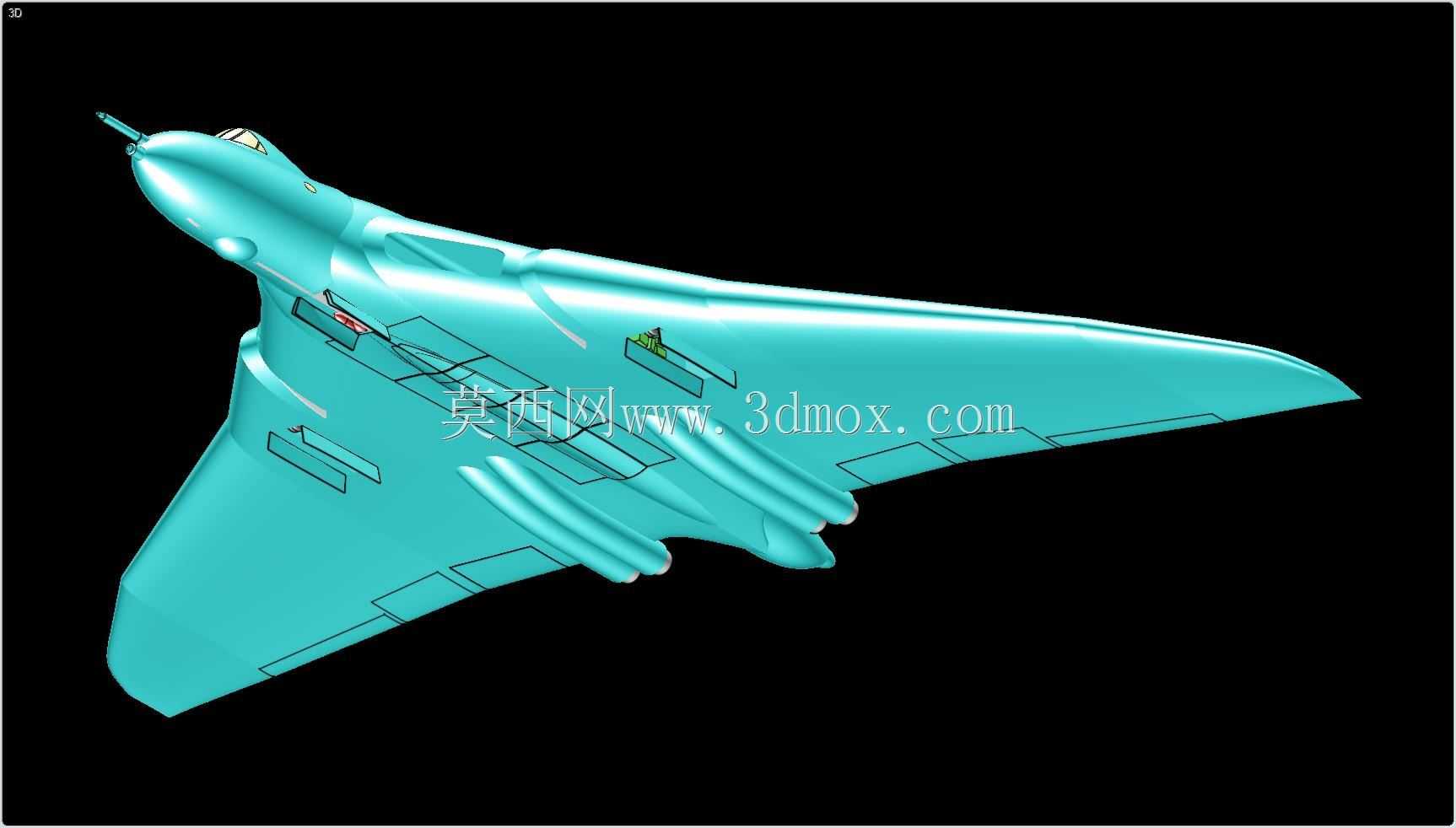

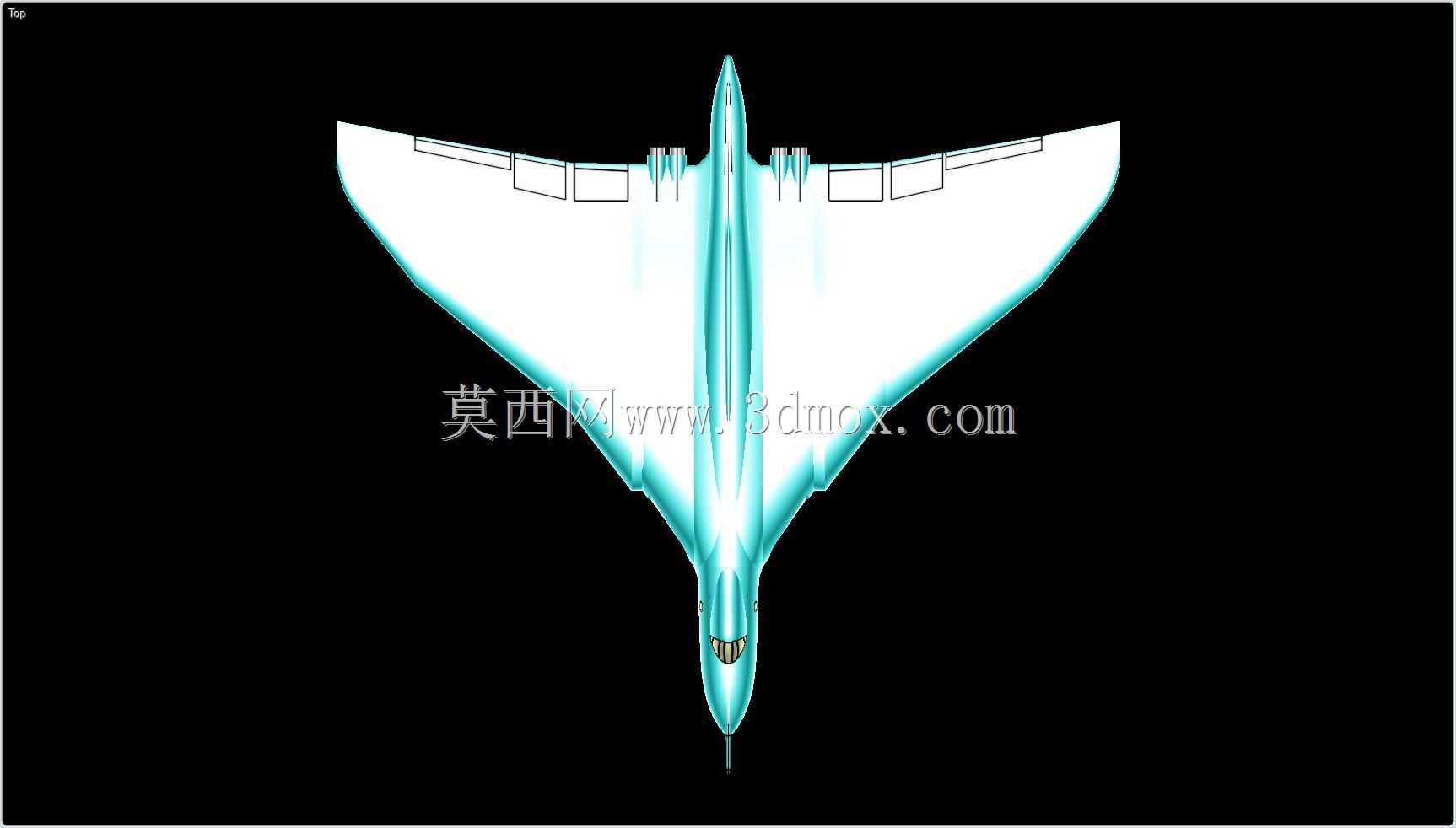

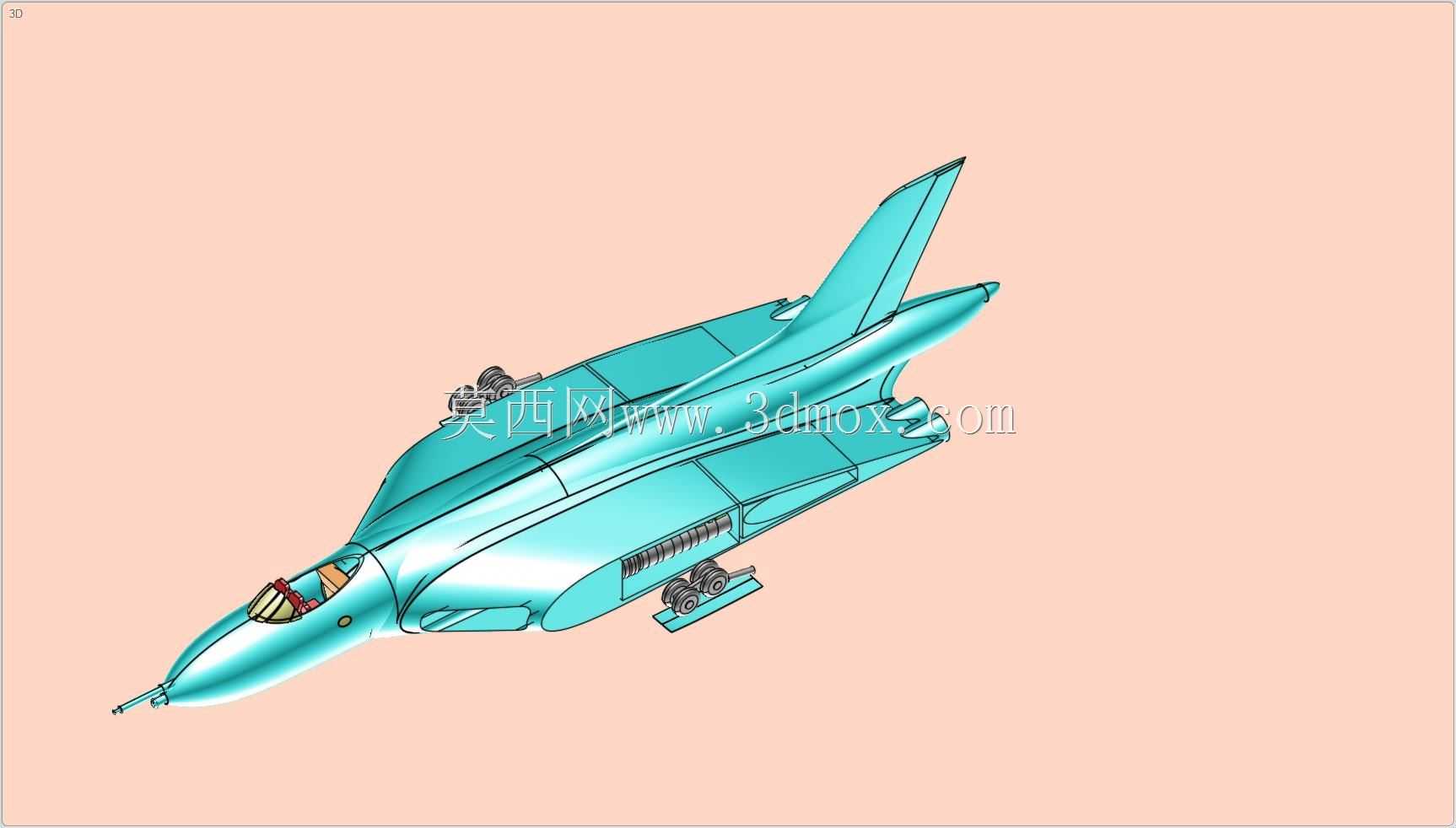

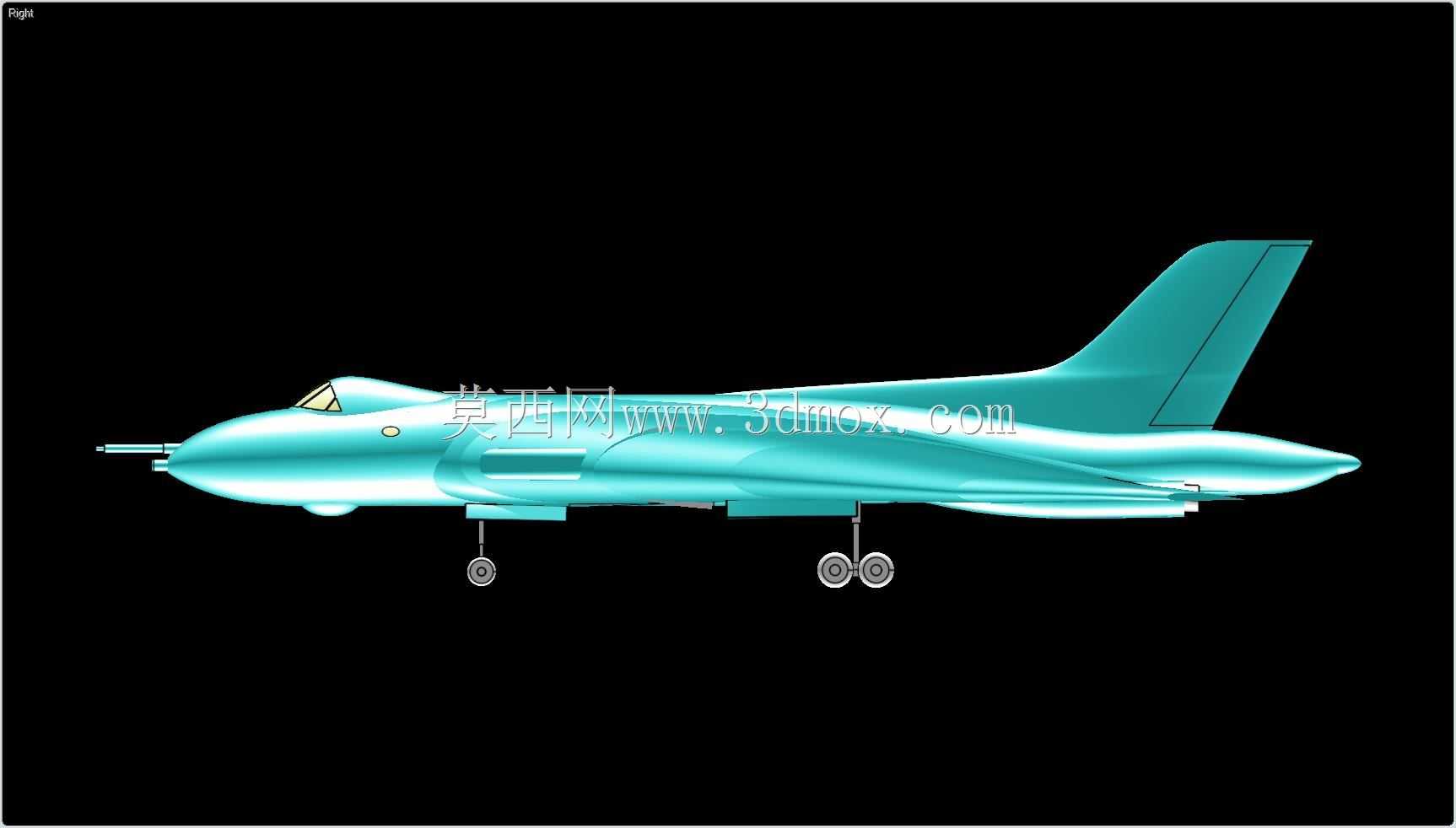

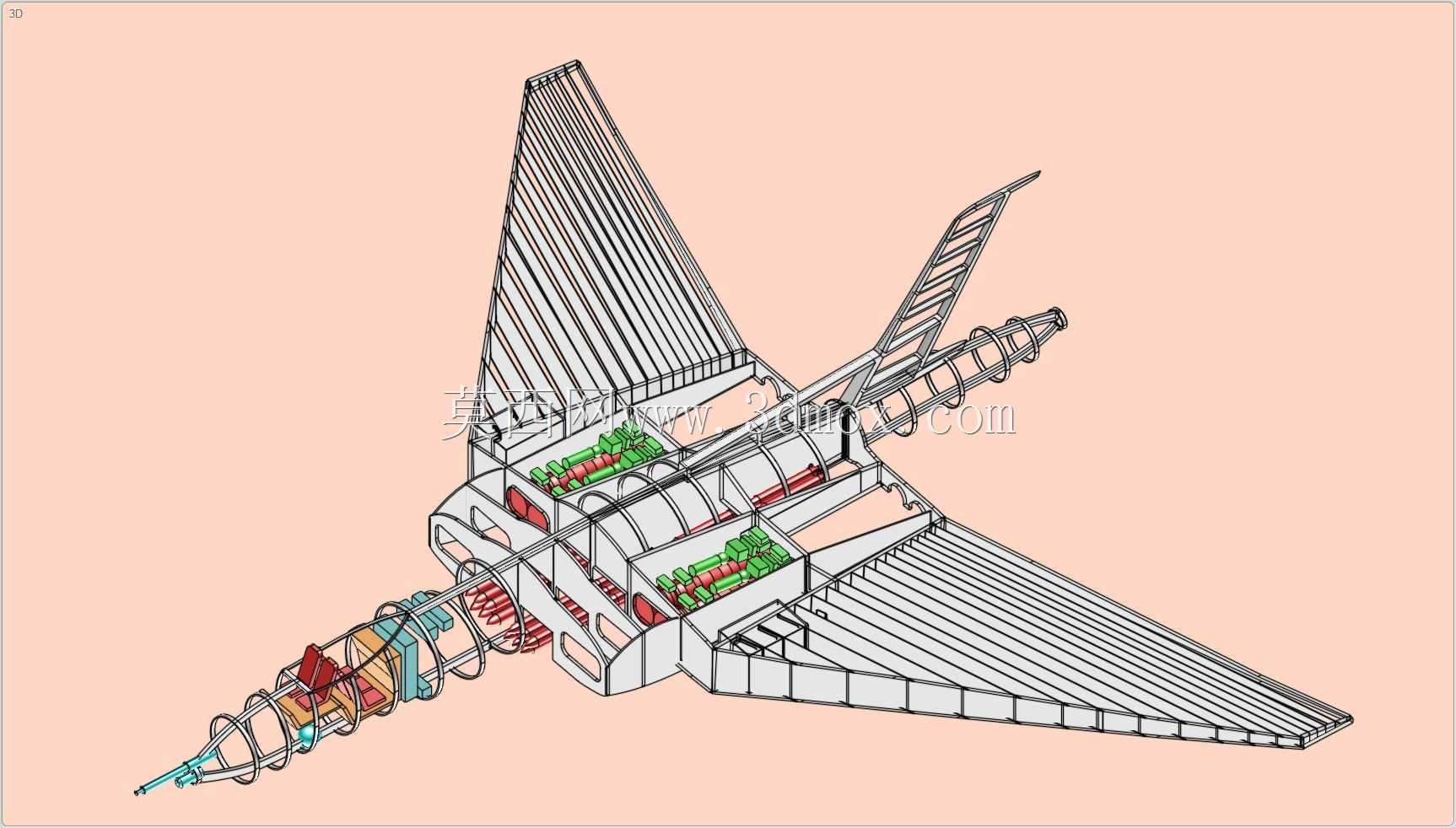

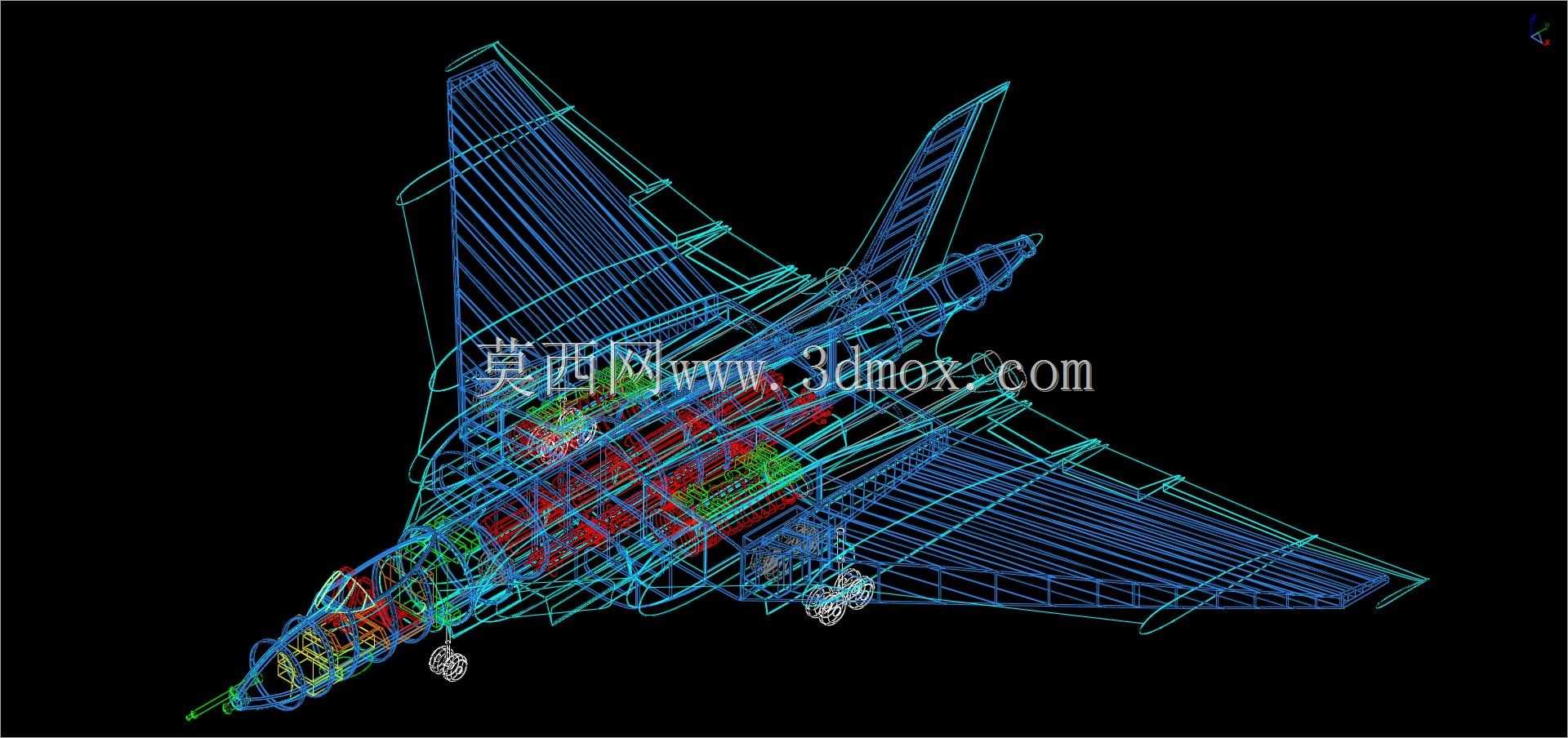

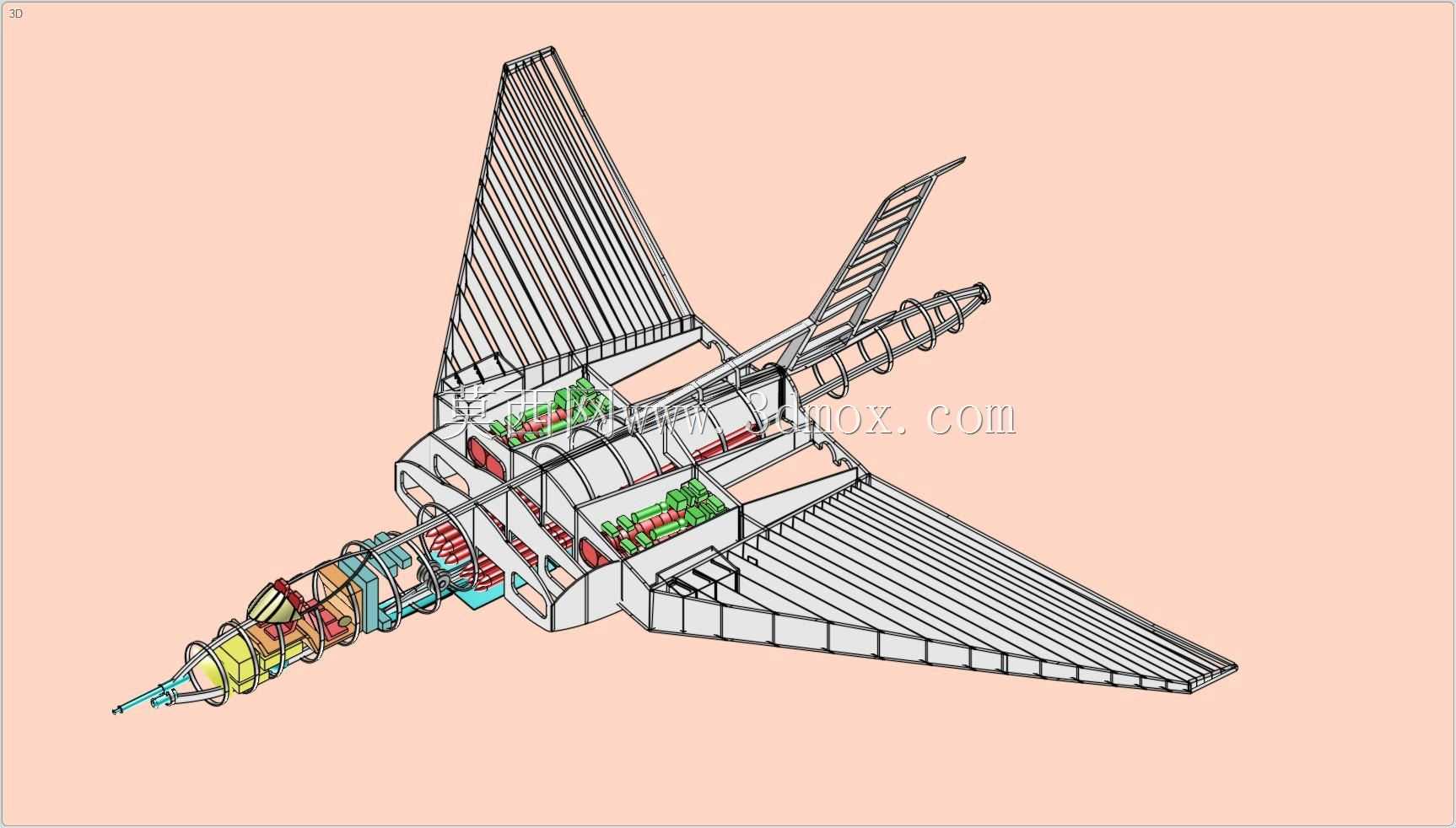

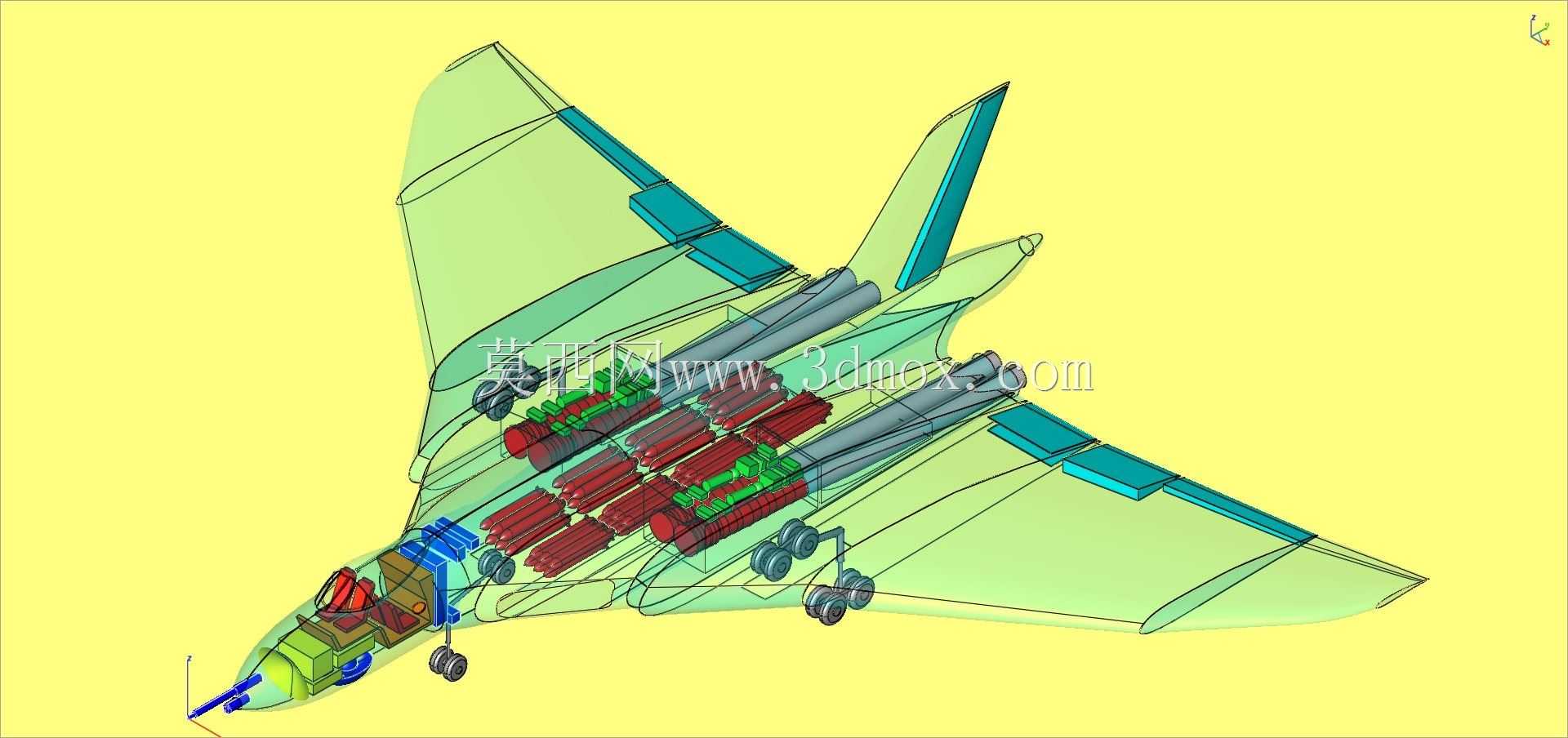

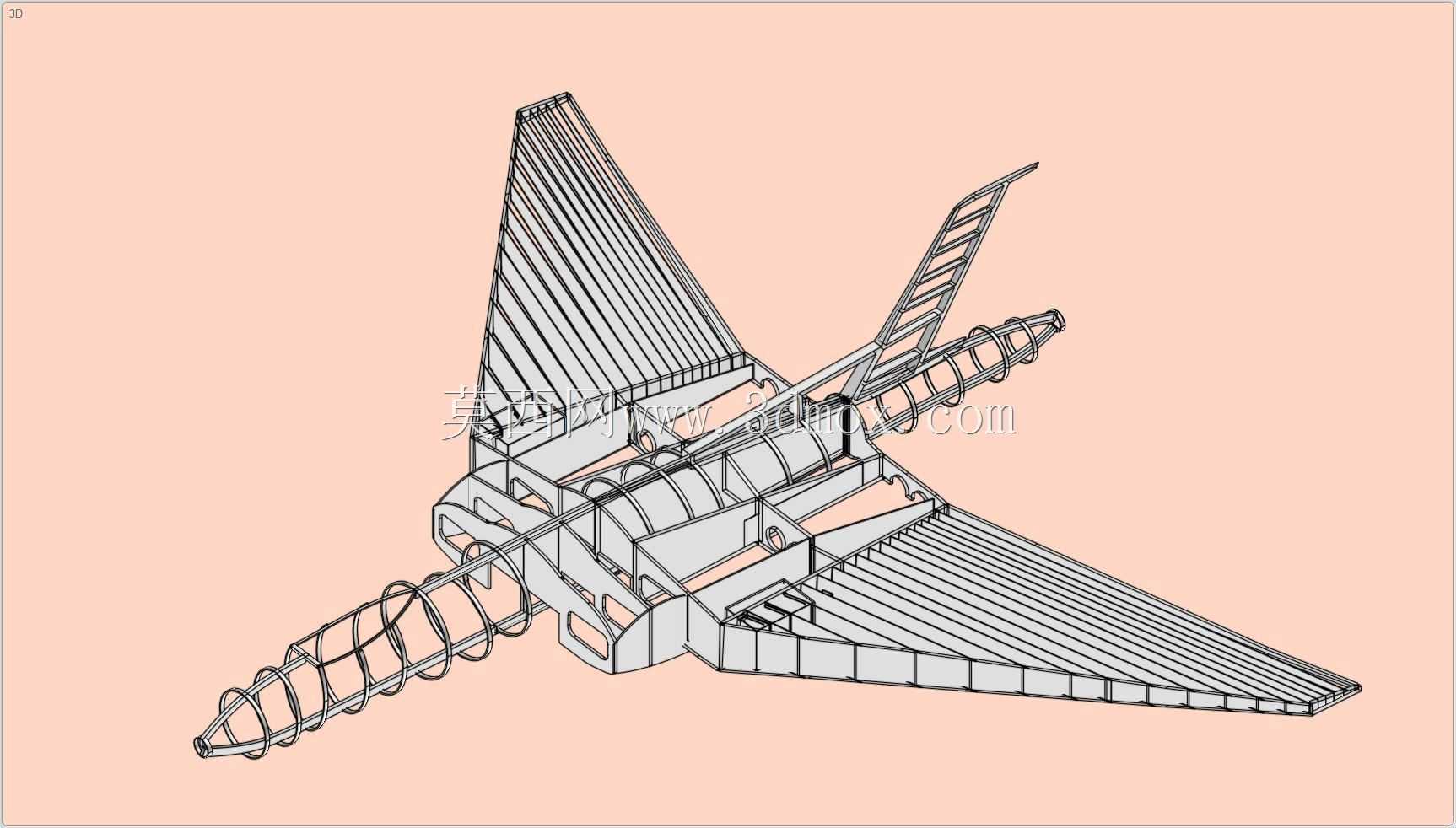

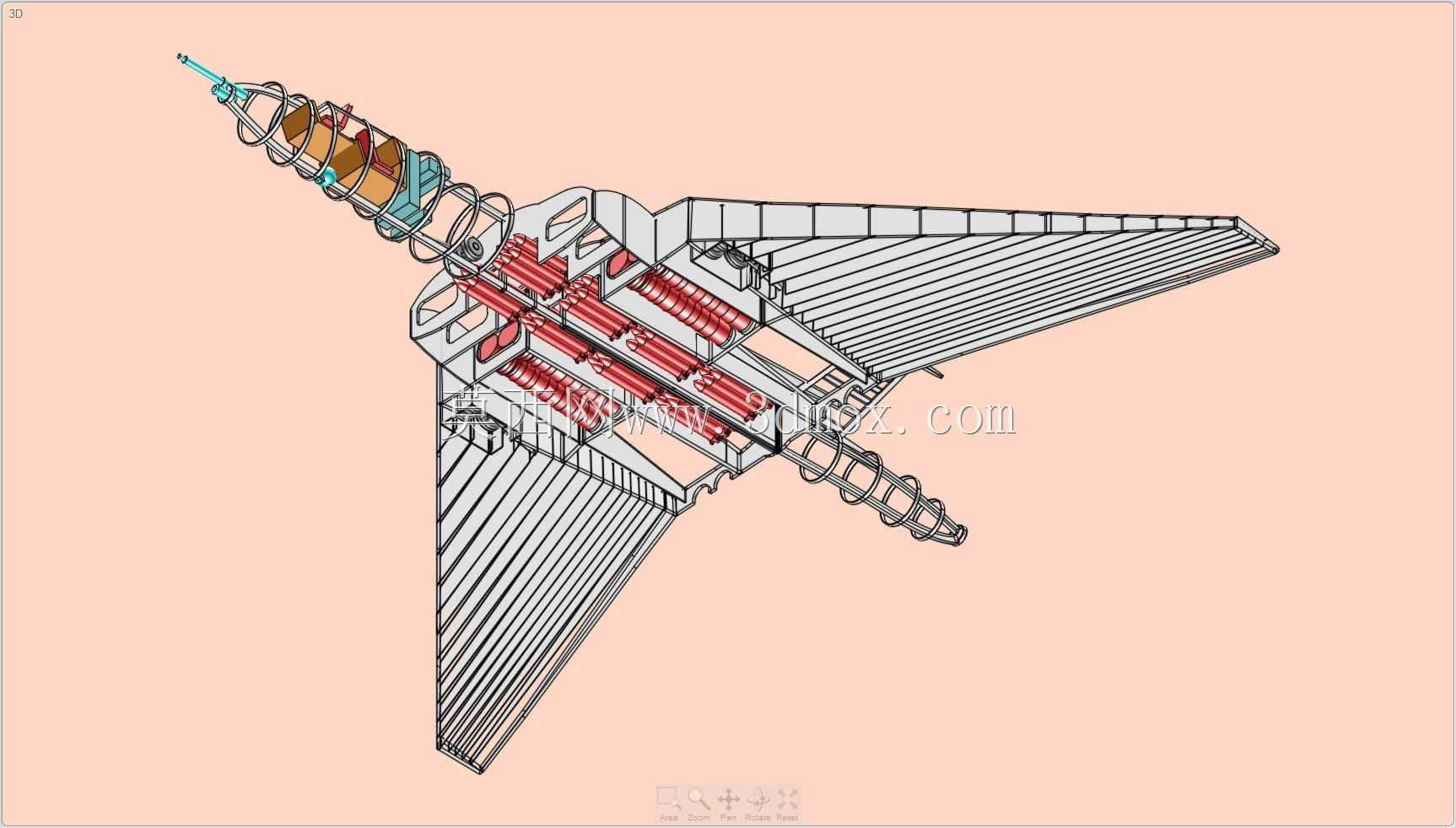

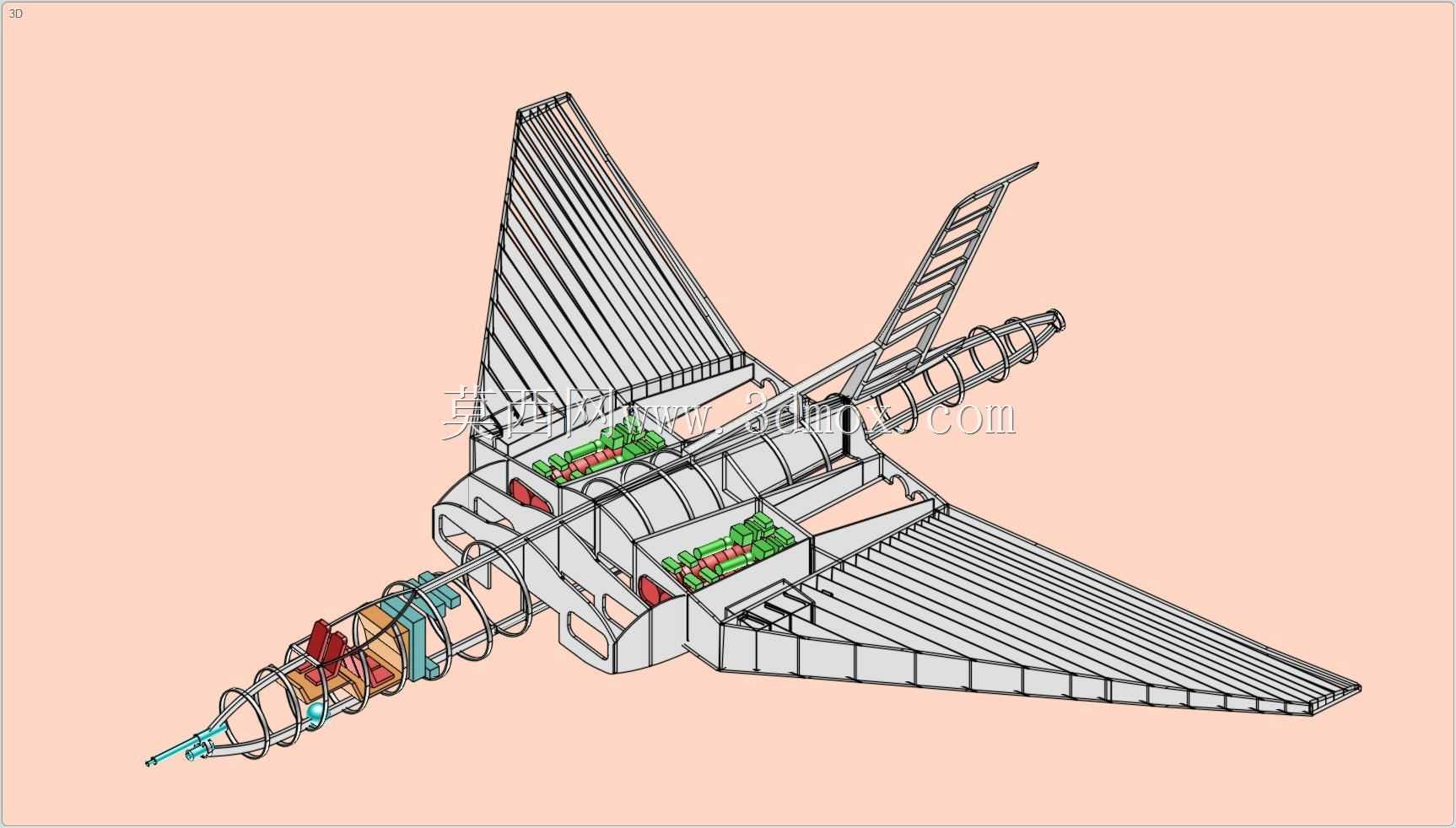

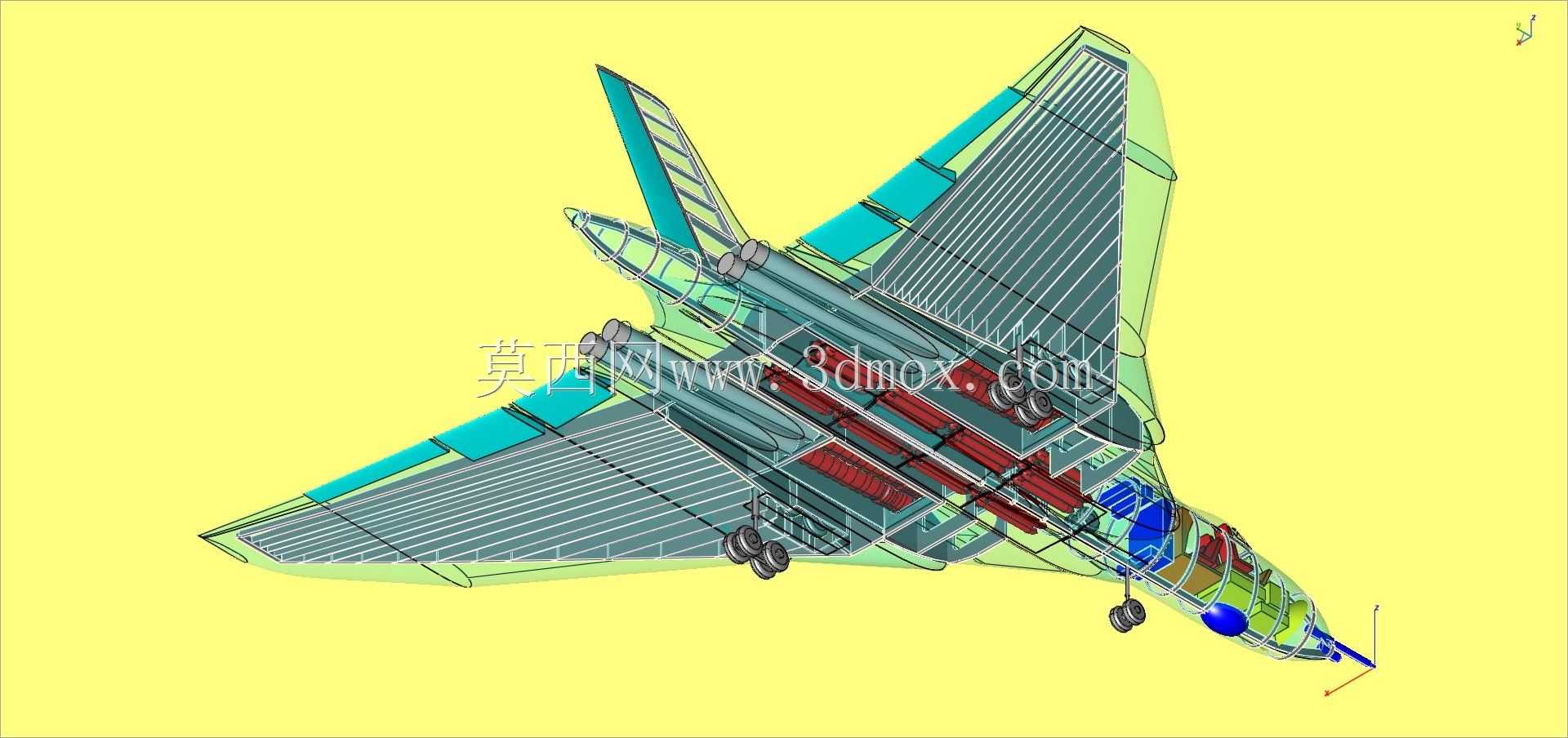

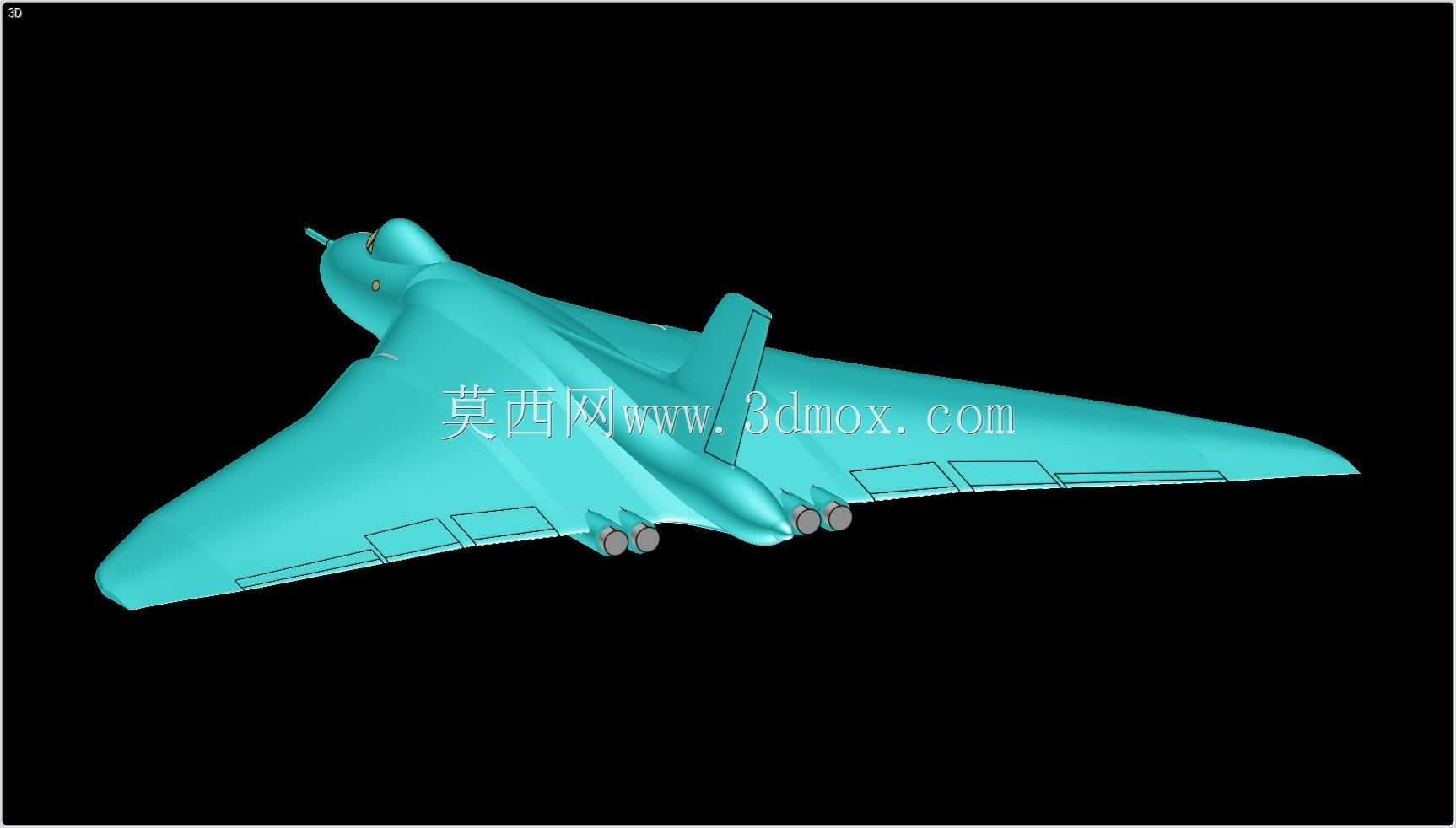

　　模型将整机拆分为26个子装配模块，累计包含232个独立零件基元，每个子模块对应真实战机的一个结构分区：机头段包含座舱罩、前起落架舱、航电设备舱的结构轮廓，三角翼段还原了翼面内部的翼梁、翼肋分区，以及翼面舵面的铰接结构，机身中段整合了弹舱、主起落架舱、燃油舱的布局边界，动力段对应翼根处的发动机安装舱，还原了发动机与机身连接的安装节结构，垂尾段则呈现了垂尾与机身尾部的连接关系、方向舵的铰接位置，起落架部分还原了前三点式起落架的收放舱位、支柱与机轮的装配关系，能够清晰展示每个结构段的零件组成与装配逻辑。在设计思路上，该模型以8.5×11英寸三视图原稿为缩放基准进行三维建模，建模过程中优先保证整机外形轮廓的比例准确性，

　　以及各子装配模块之间的装配对位关系，对于非核心承力结构的细节做了适度简化，既保证了整机结构的辨识度，也控制了模型的整体复杂度，方便在普通配置的设计终端上流畅运行，进行装配演示、结构剖切等操作。建模时遵循航空结构设计的基本逻辑，三角翼的前缘后掠角度、机身截面的收放曲线、垂尾的安装位置与后掠角度都严格匹配真机的气动布局特征，各舱段的分隔位置也对应真实战机的结构分区，避免出现结构布局上的常识性错误。从外形尺寸与安装边界来看，模型还原的真机翼展、机身长度、机高比例符合火神II轰炸机的实际尺寸比例，建模时预留了各舵面的转动间隙、起落架收放的运动空间，动力舱段的内部轮廓匹配对应发动机的最大安装尺寸，弹舱段的内部空间边界匹配其标配的弹药挂载尺寸，

　　主起落架舱的内部空间能够完全容纳收放状态下的主起落架支柱与机轮，不会出现结构干涉问题。在实际应用中，这类装配模型可用于飞行器结构设计的方案验证阶段，帮助设计人员快速梳理大型无尾三角翼飞行器的结构分区逻辑，也可用于地勤培训场景，模拟各舱段的拆装顺序、设备安装位置，减少实机培训的成本与风险，还能作为航空科普场景的展示载体，直观展示喷气式轰炸机的内部结构组成。建模过程中对各零件的装配基准做了统一对齐，所有子装配模块都以机身中轴线为全局基准进行装配，保证整机装配完成后无错位、无结构穿模问题，翼面与机身的连接段做了平滑过渡处理，还原真机翼身融合的气动外形特征，座舱罩的曲面弧度、机头空速管的安装位置、尾喷口的截面形状都做了对应还原，保证外形的辨识度。
