飞翼布局隐身战略轰炸机整机装配结构

　　该飞翼布局飞行器的整机装配结构，核心服务于远程战略突防作战场景，可承担纵深目标精确打击、战略威慑巡航等核心任务，整体结构设计完全围绕低可探测性、长航程巡航、大载荷挂载的核心需求展开，没有传统飞行器的独立垂尾、平尾等安定面，整机升阻比相比常规布局飞行器提升40%以上，能够在同等动力配置下获得更远的作战半径与更长的巡航时间。

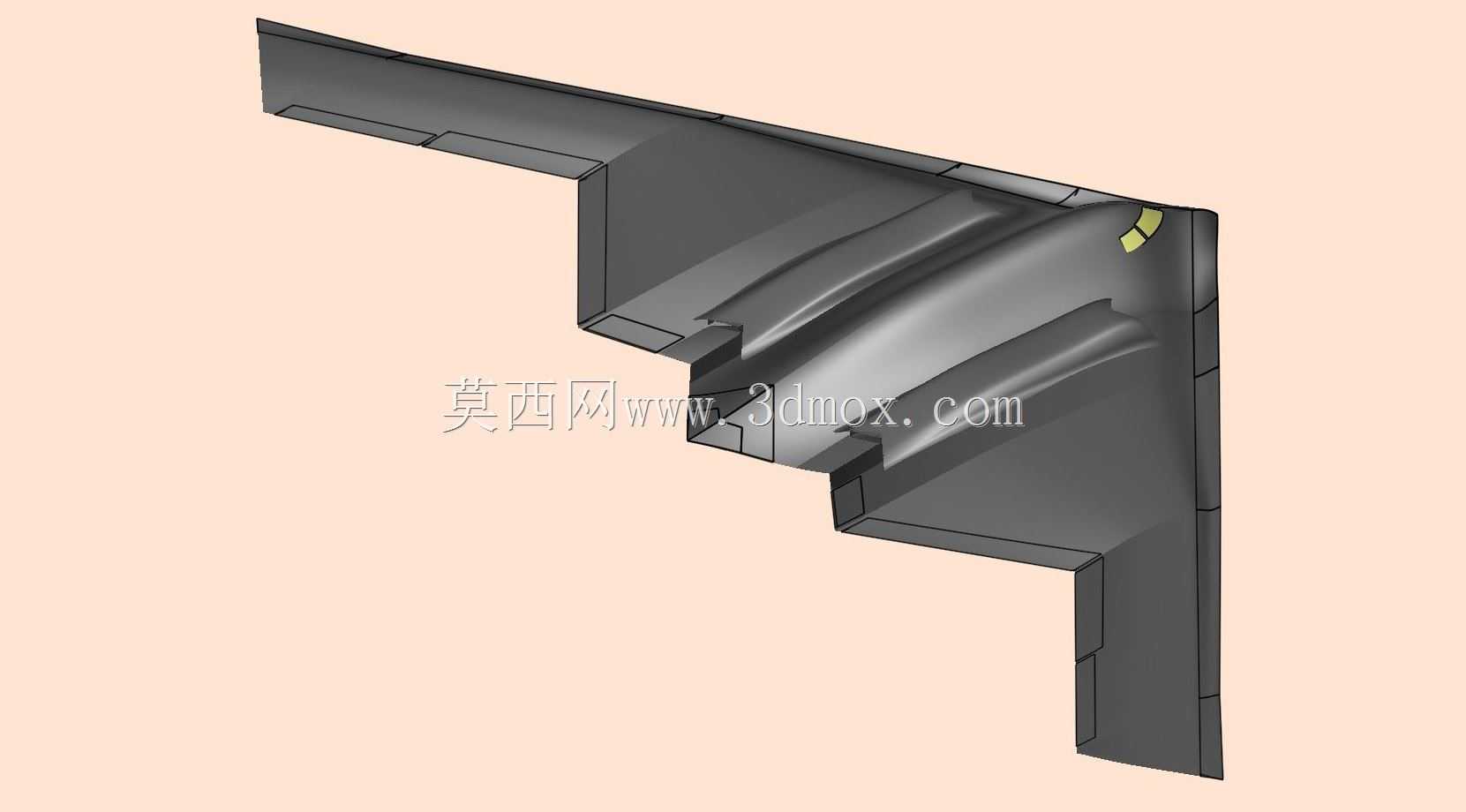

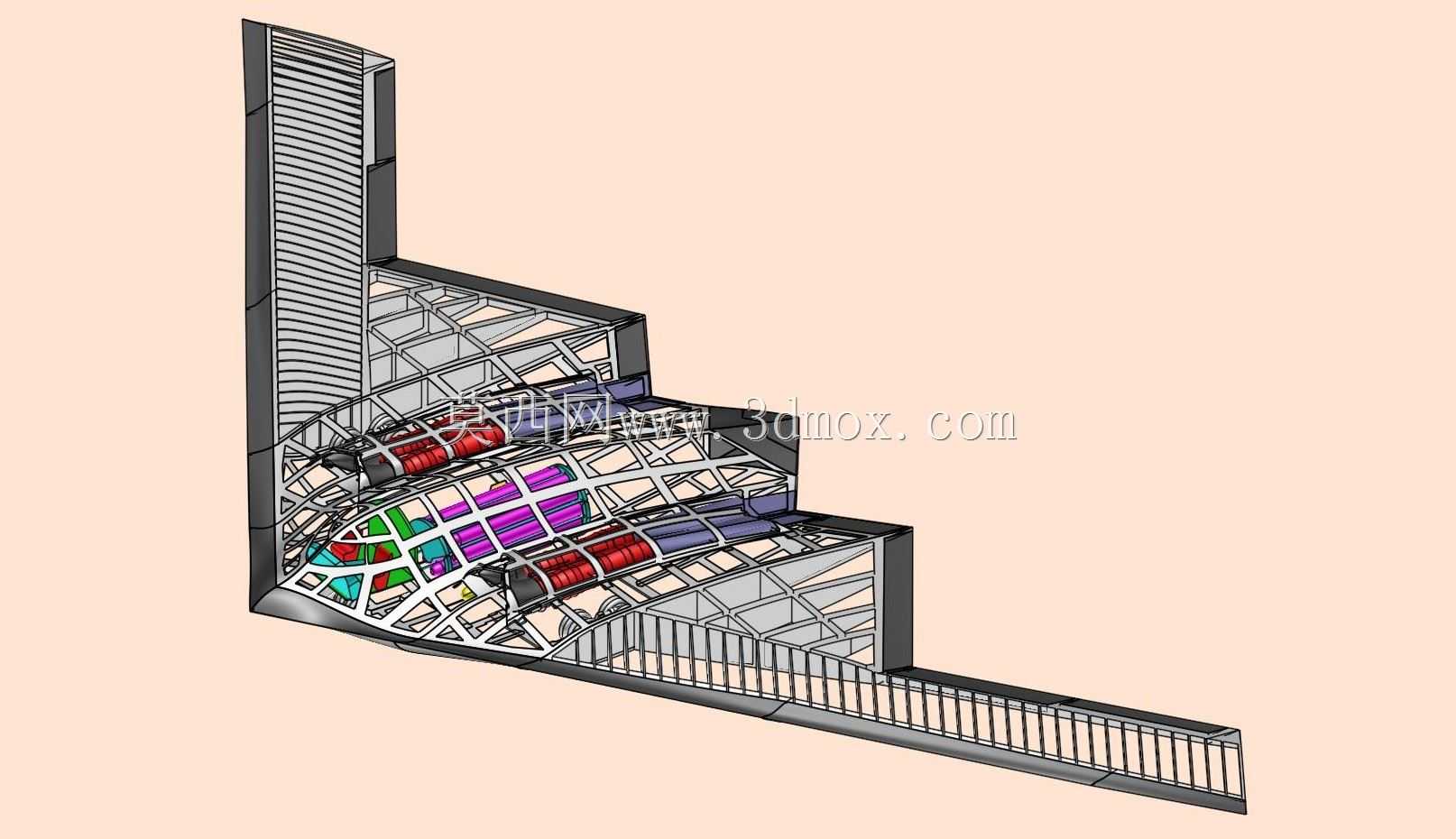

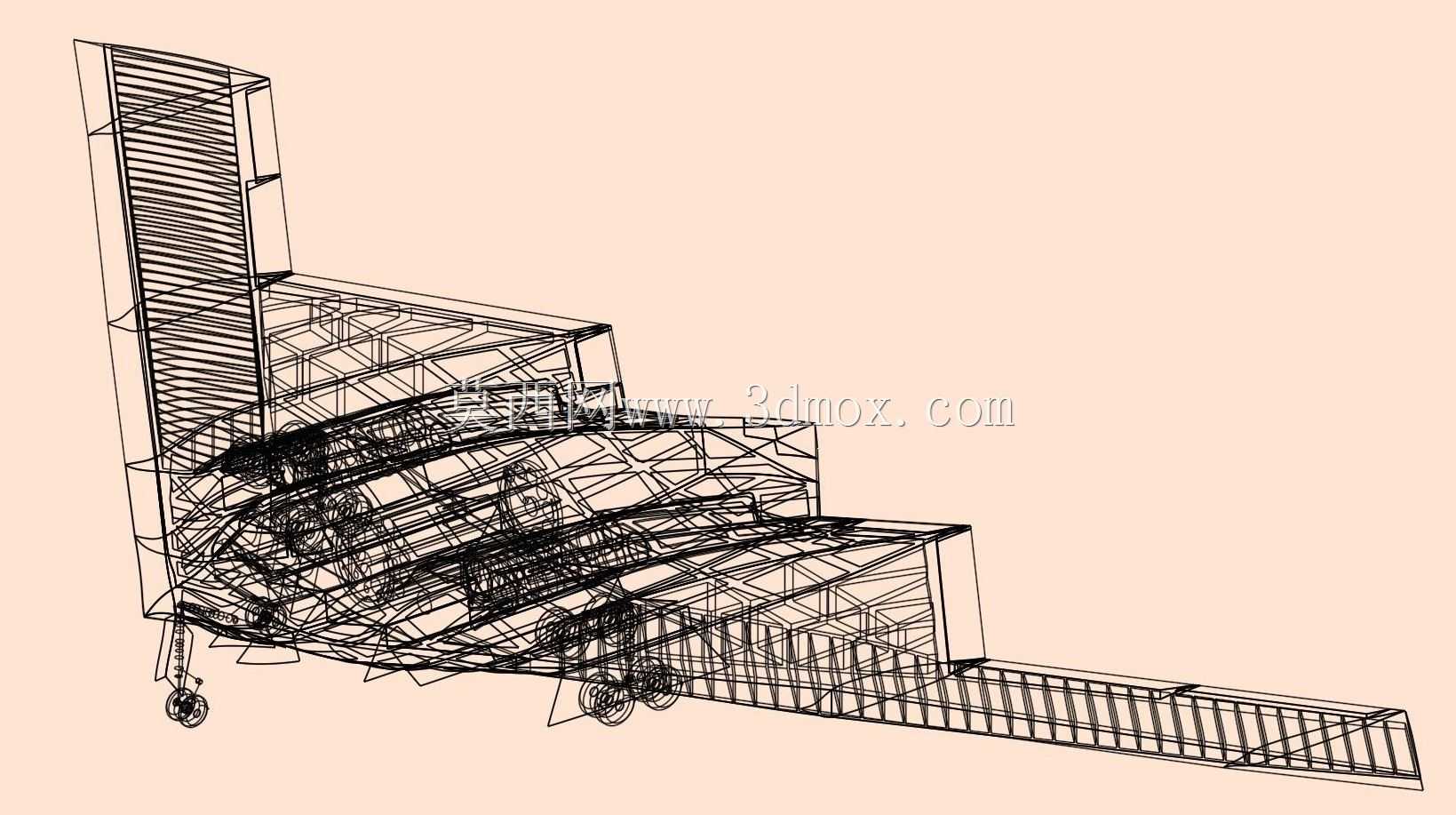

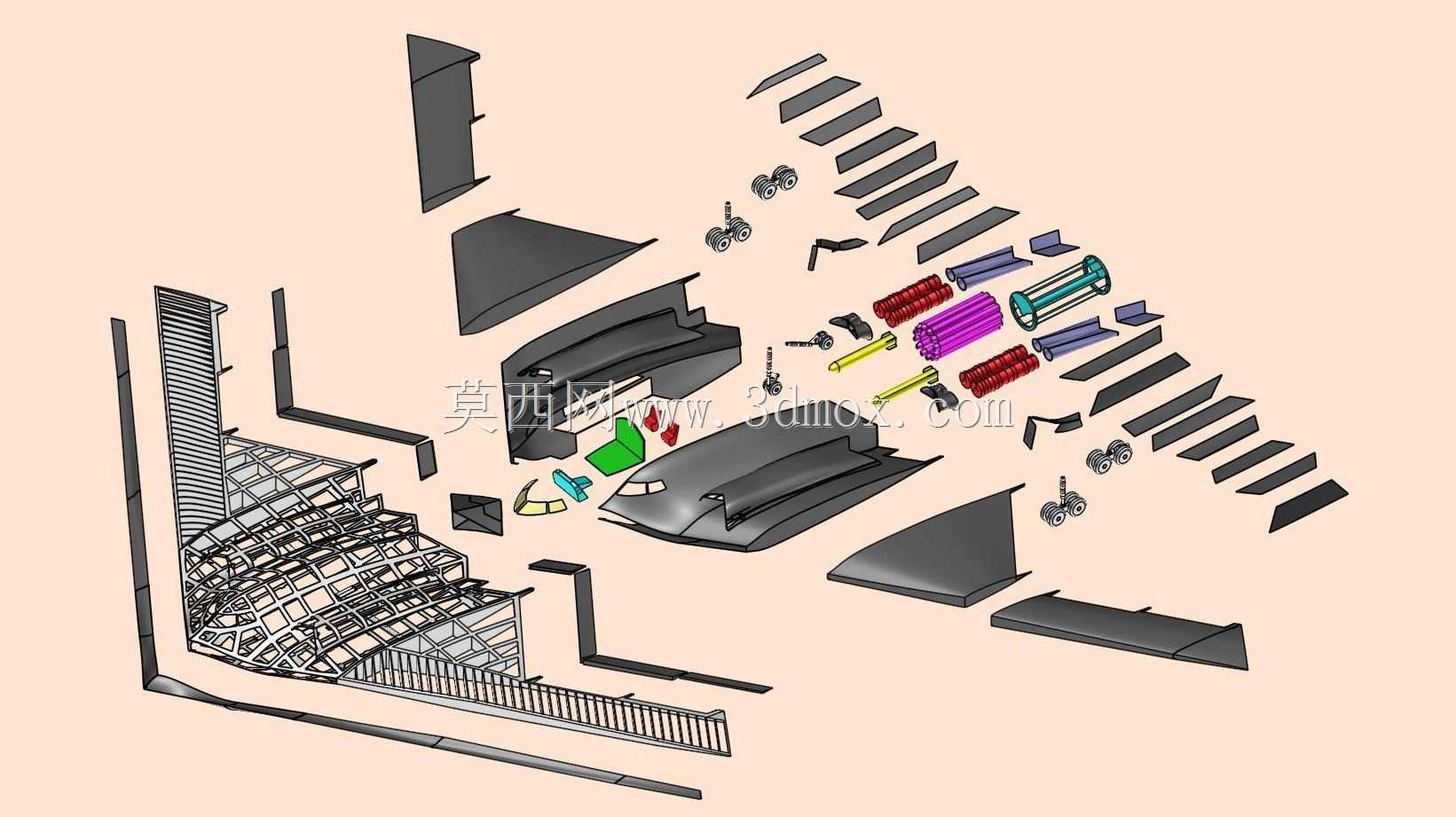

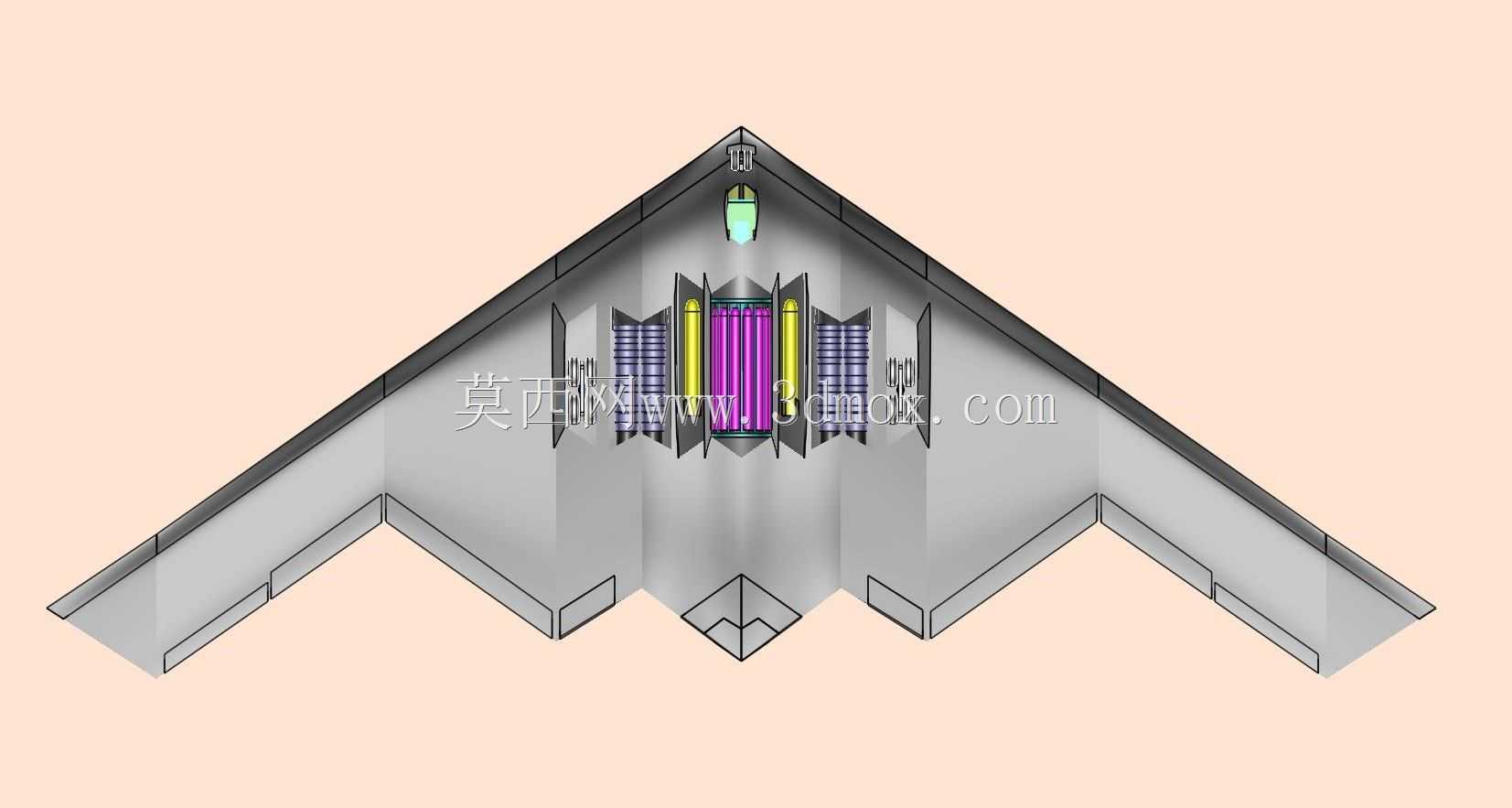

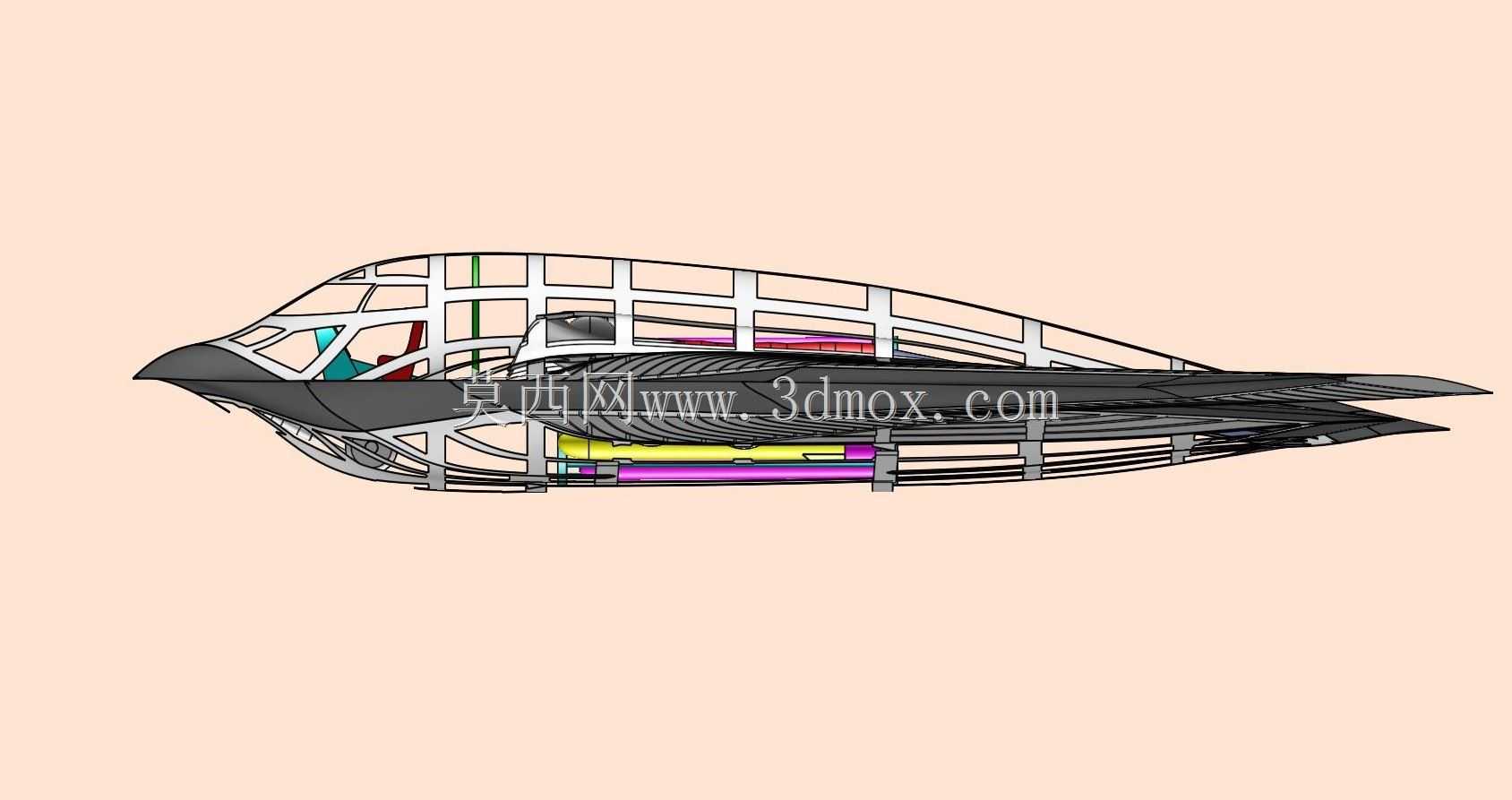

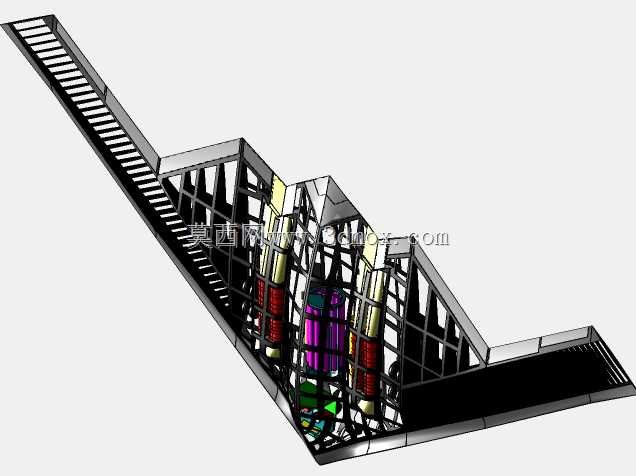

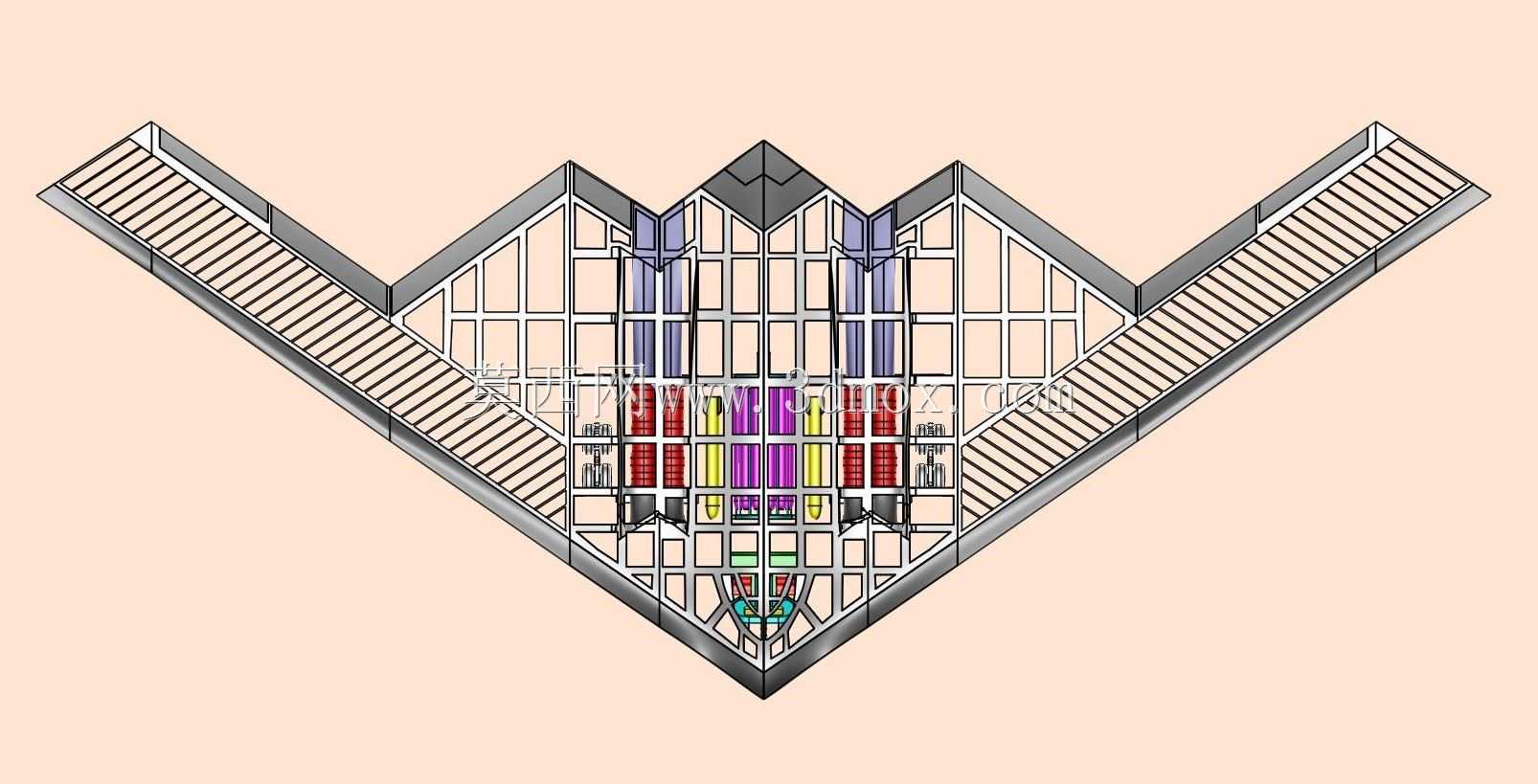

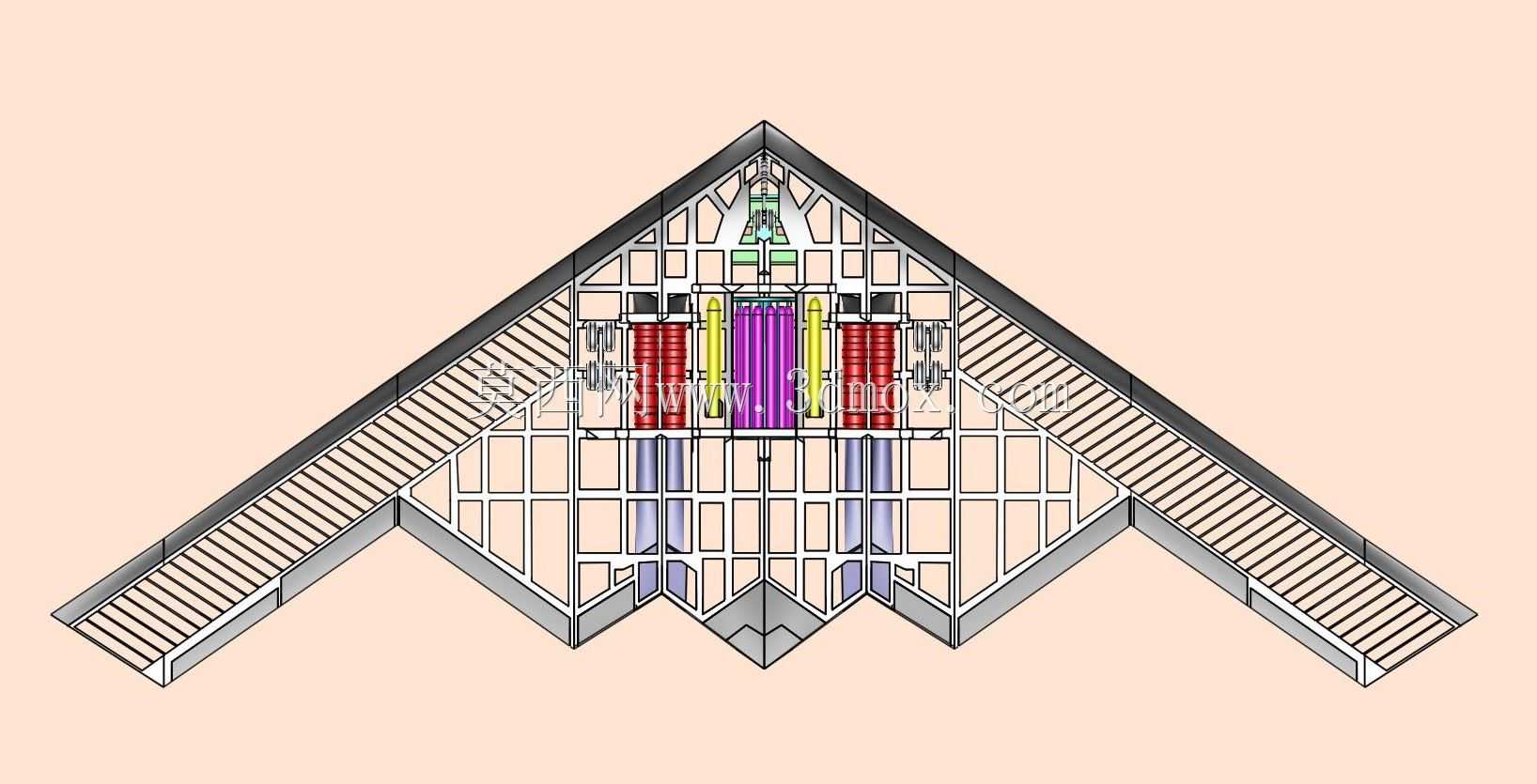

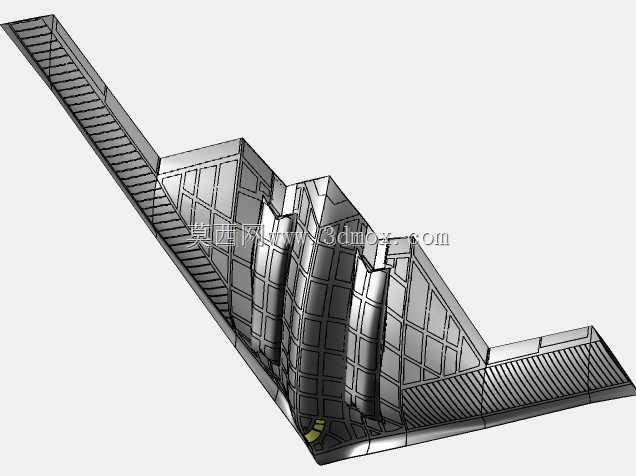

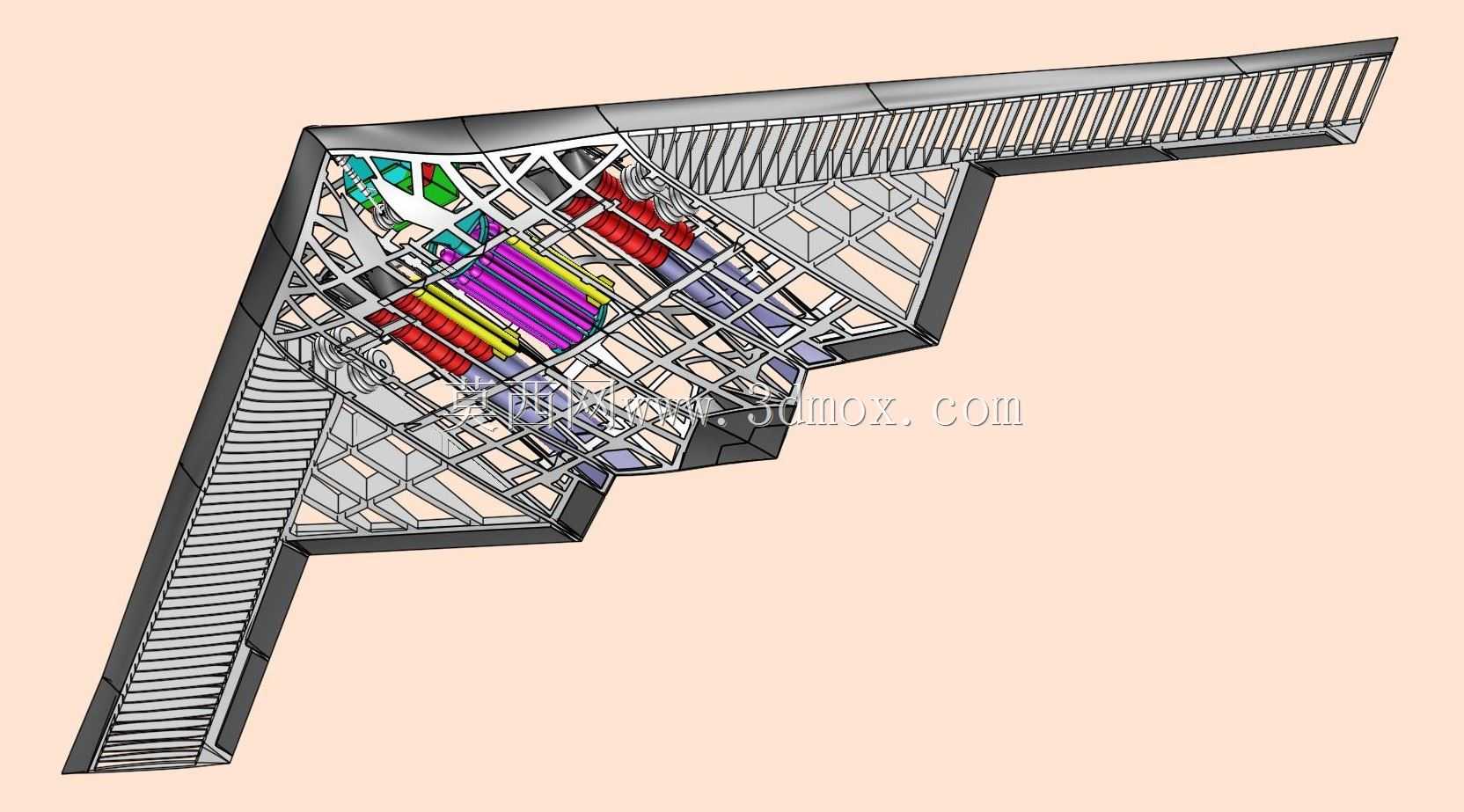

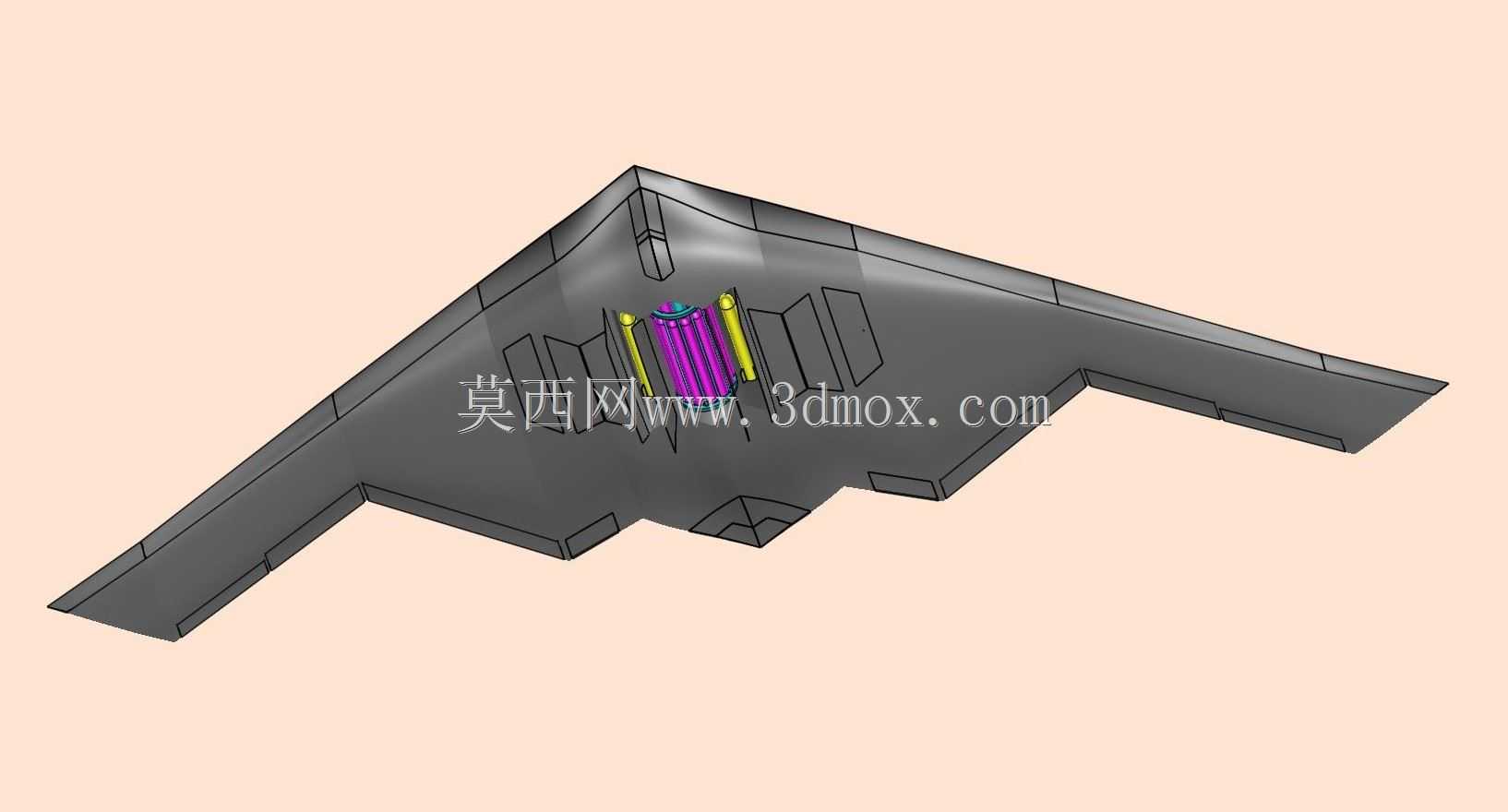

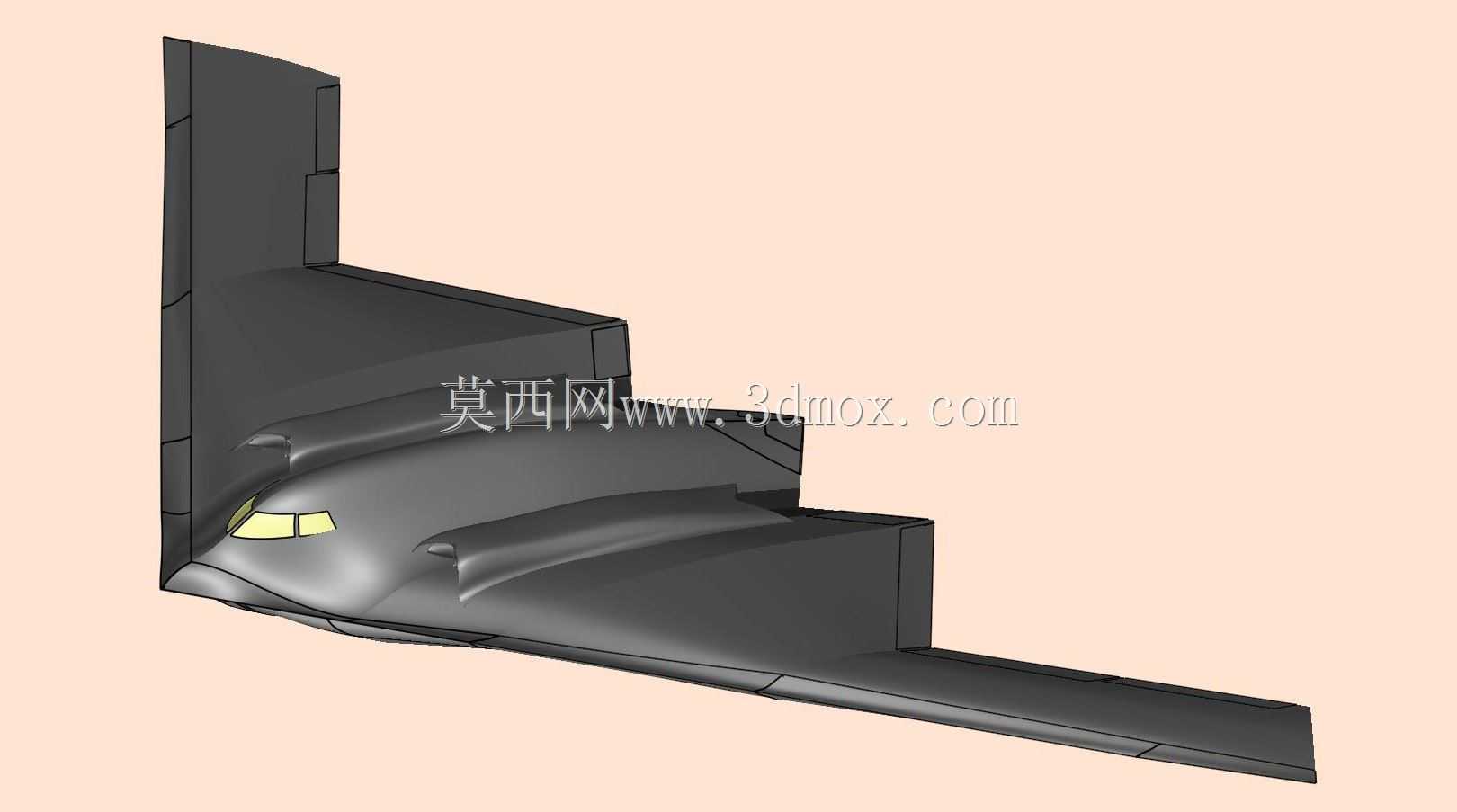

　　从结构拆分逻辑来看，整机被拆解为24个独立子装配模块，累计包含126个独立零件基元，每个子模块对应独立的功能分区：机头段集成了座舱防护结构、机载雷达安装舱、前起落架收纳舱，座舱风挡采用了与机体曲面完全齐平的一体化成型设计，避免传统风挡框架形成的雷达反射尖角；中央翼盒段是整机的核心承力结构，集成了主起落架收纳舱、内置弹舱、燃油存储舱、机载航电设备安装舱，翼盒上下壁板采用整体机加成型思路，减少拼接缝隙带来的结构强度损失与雷达反射信号；外翼段从中央翼盒两侧平滑延伸，后缘布置了多组分裂式阻力方向舵，替代传统垂尾完成航向稳定与偏航控制，舵面缝隙采用锯齿形修形设计，进一步降低雷达反射特征；机背位置集成了嵌入式进气道结构，进气道唇口采用菱形修形，内部为S型弯道结构，完全遮挡发动机压气机叶片的雷达反射面，同时兼顾大迎角飞行状态下的进气效率。

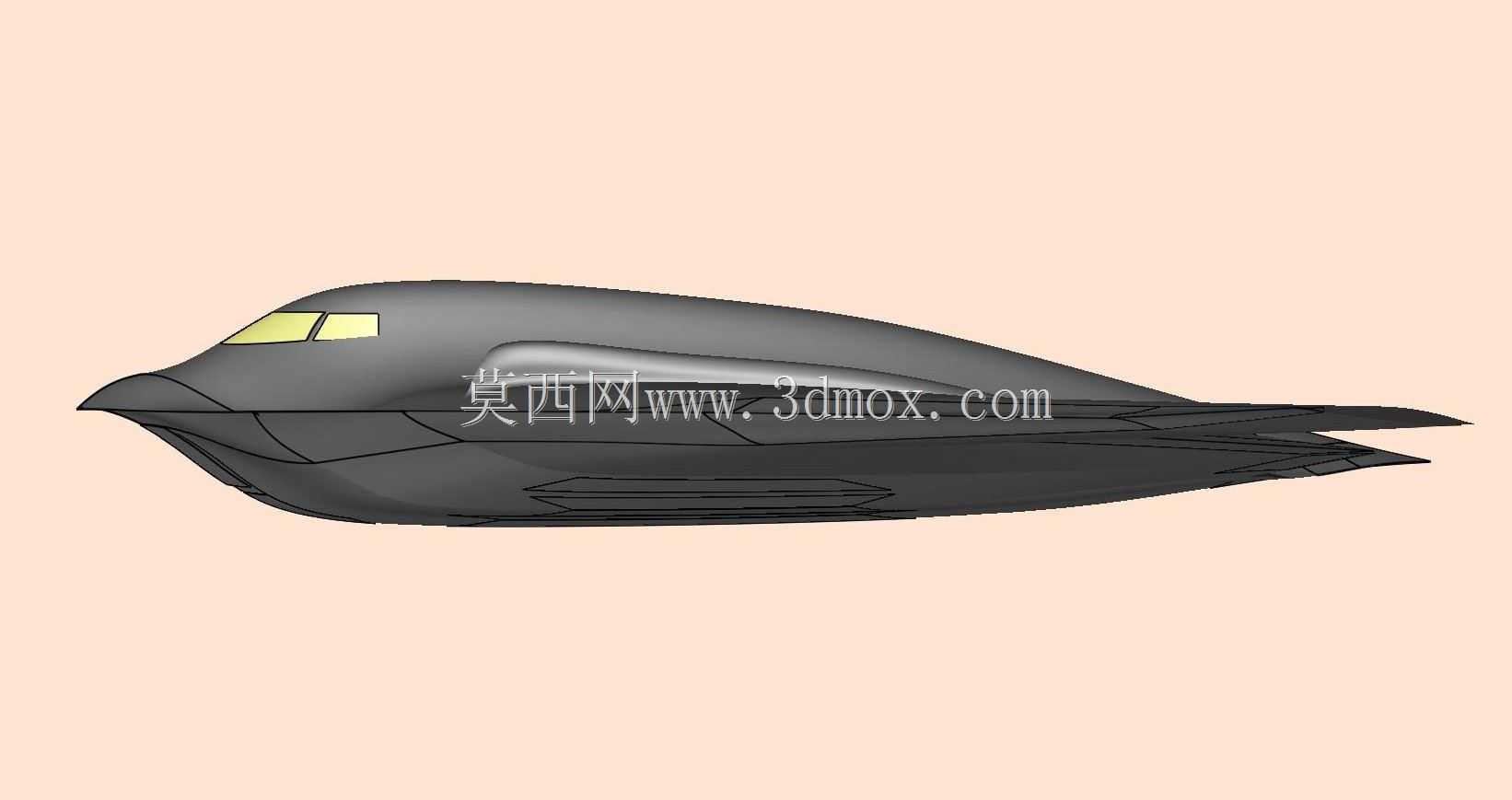

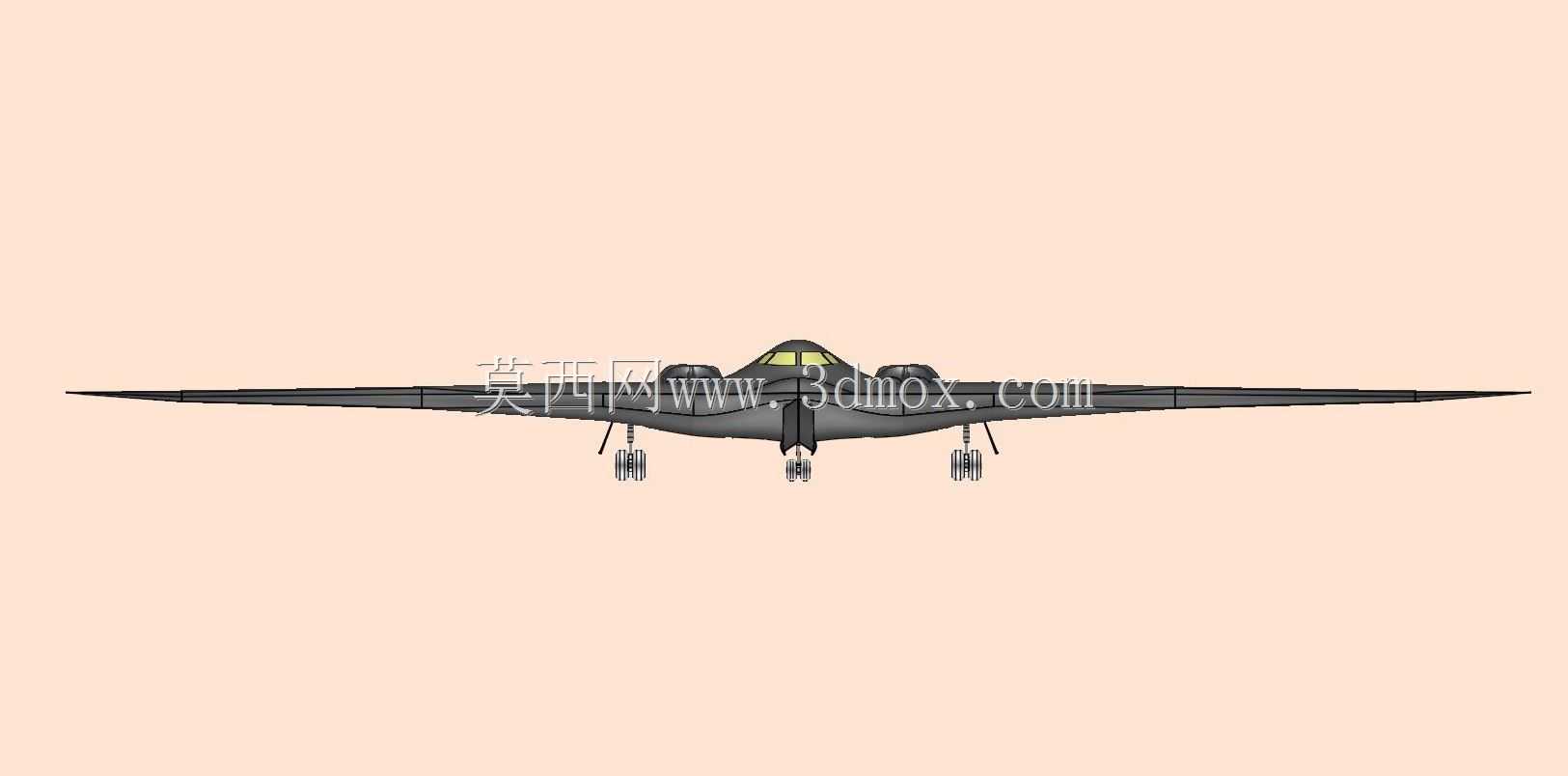

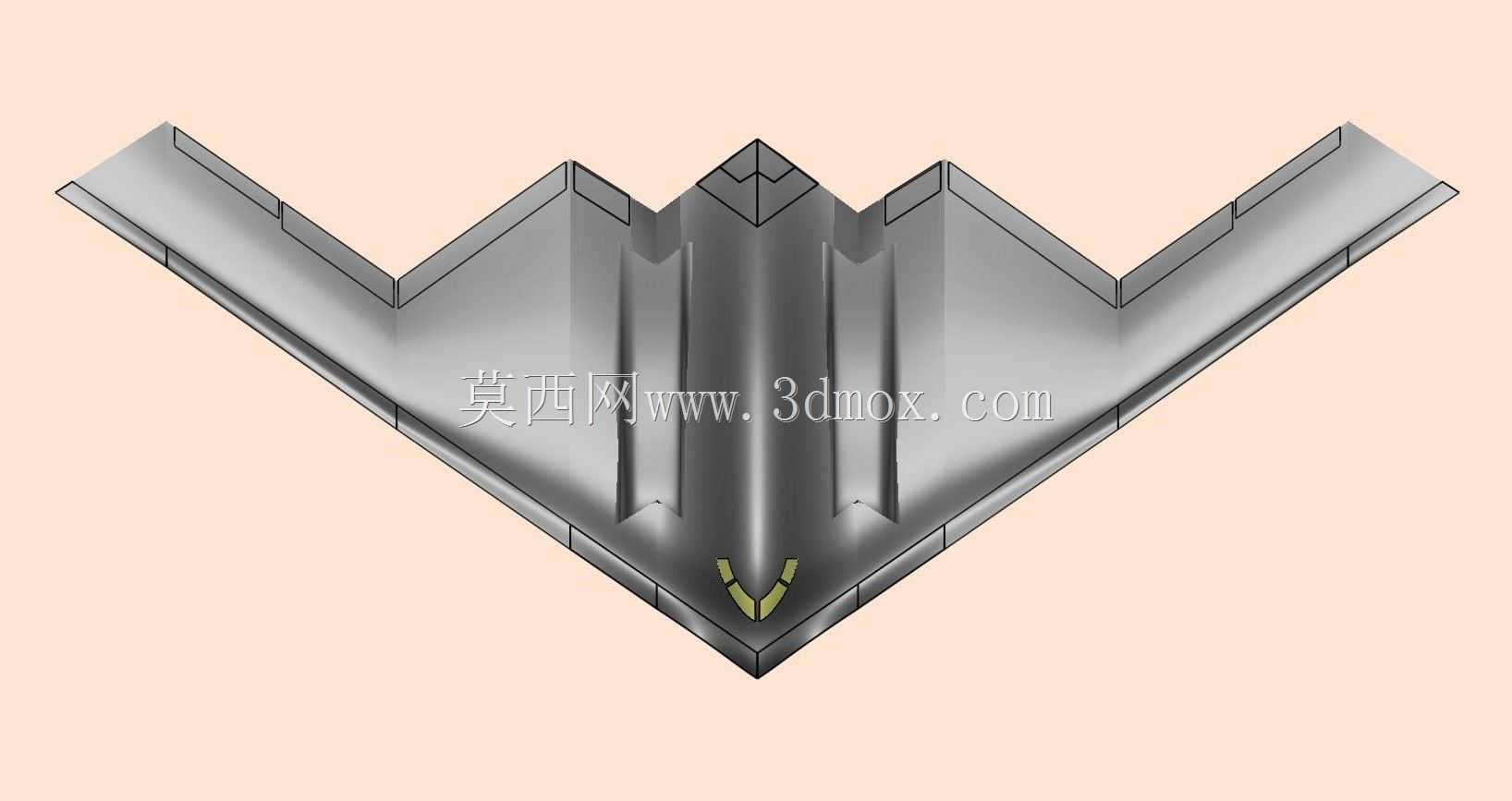

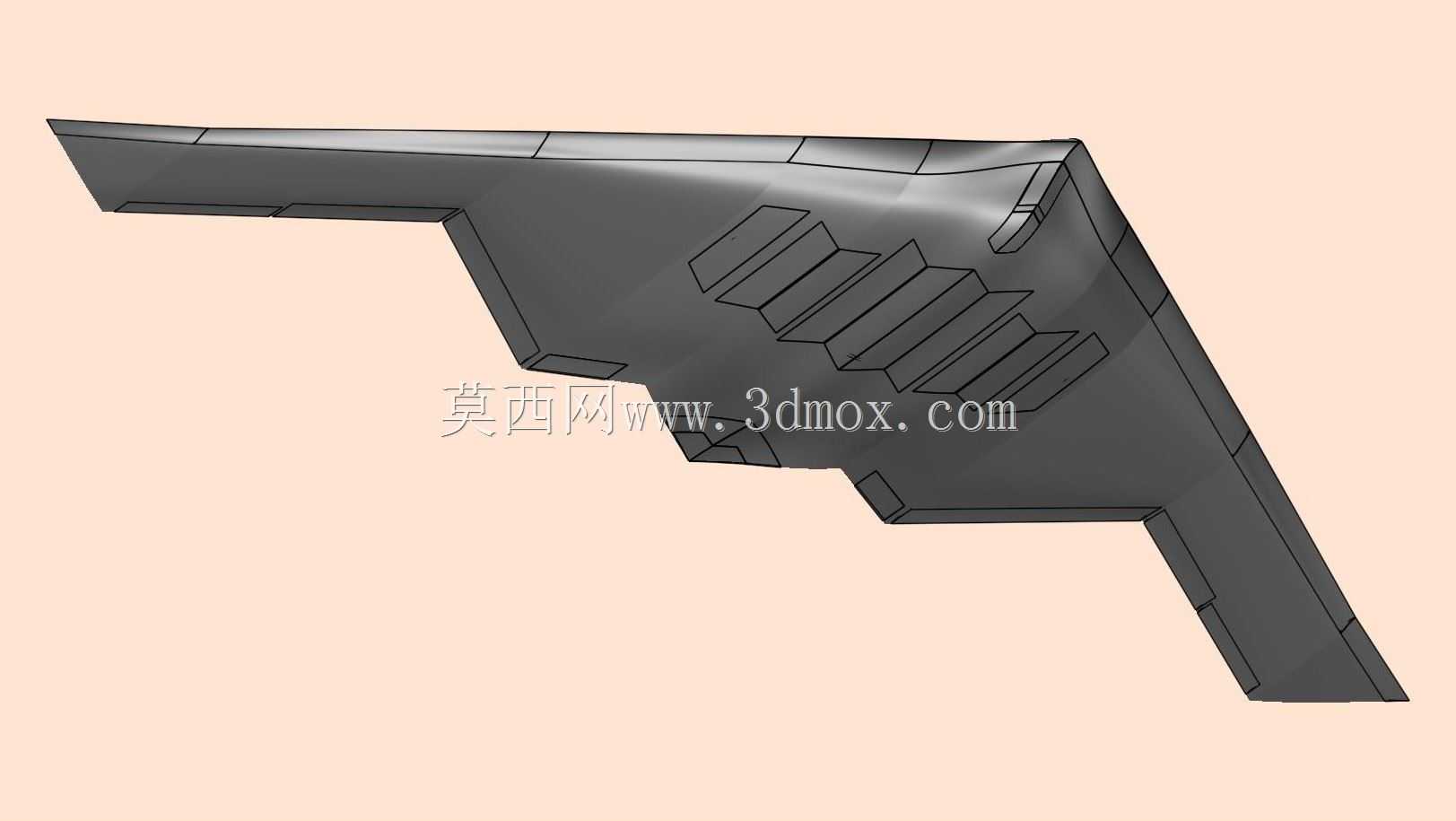

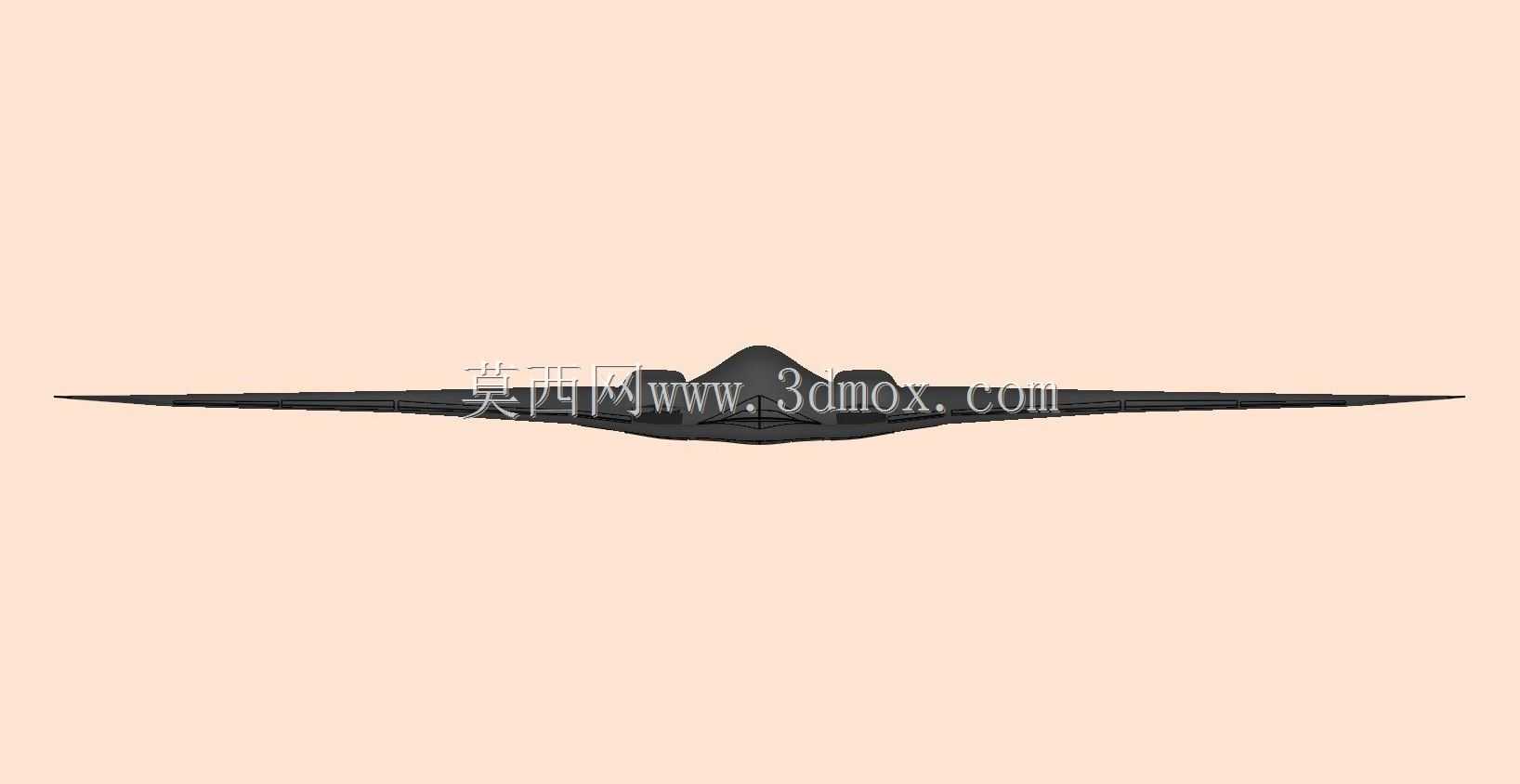

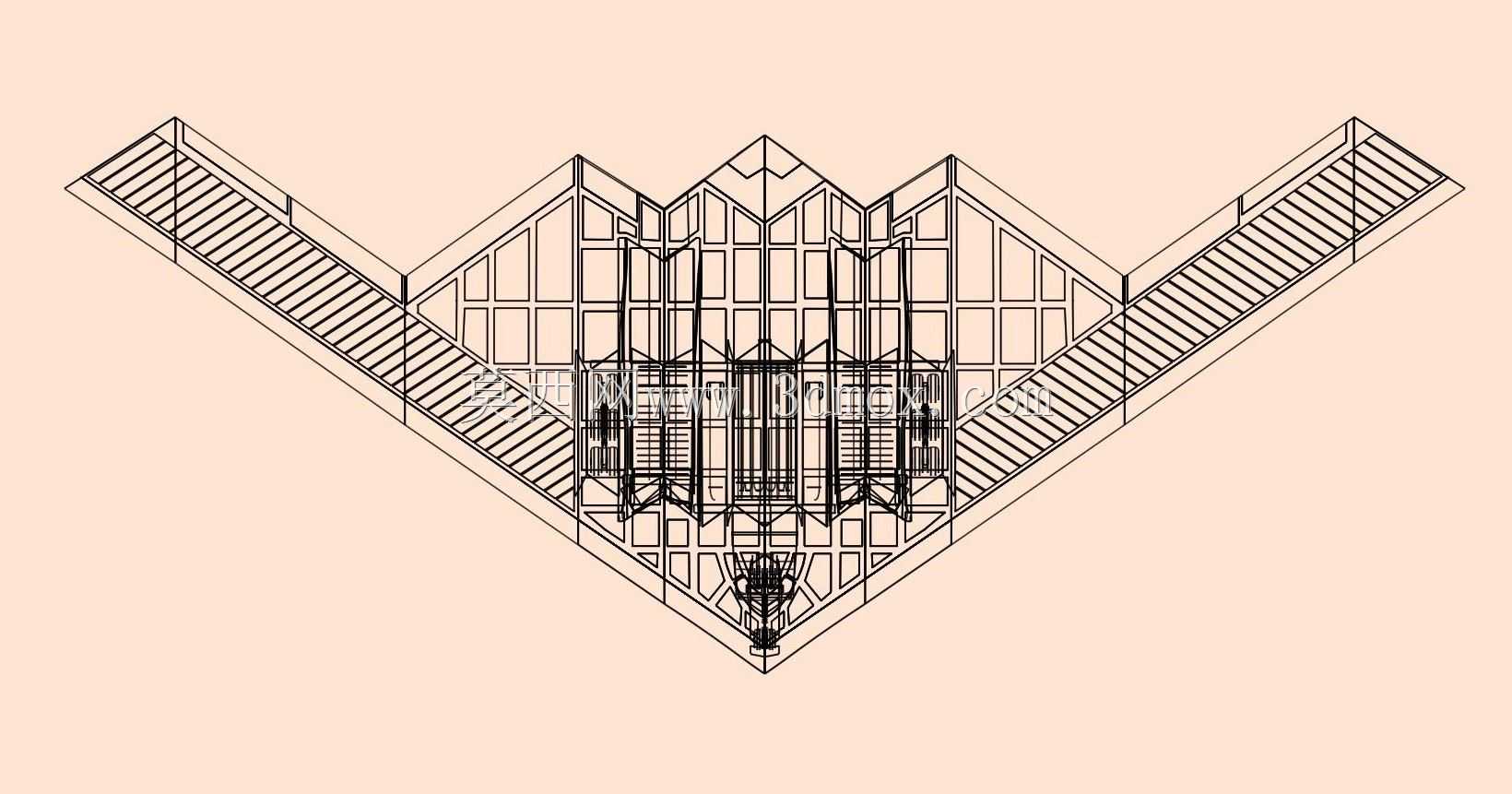

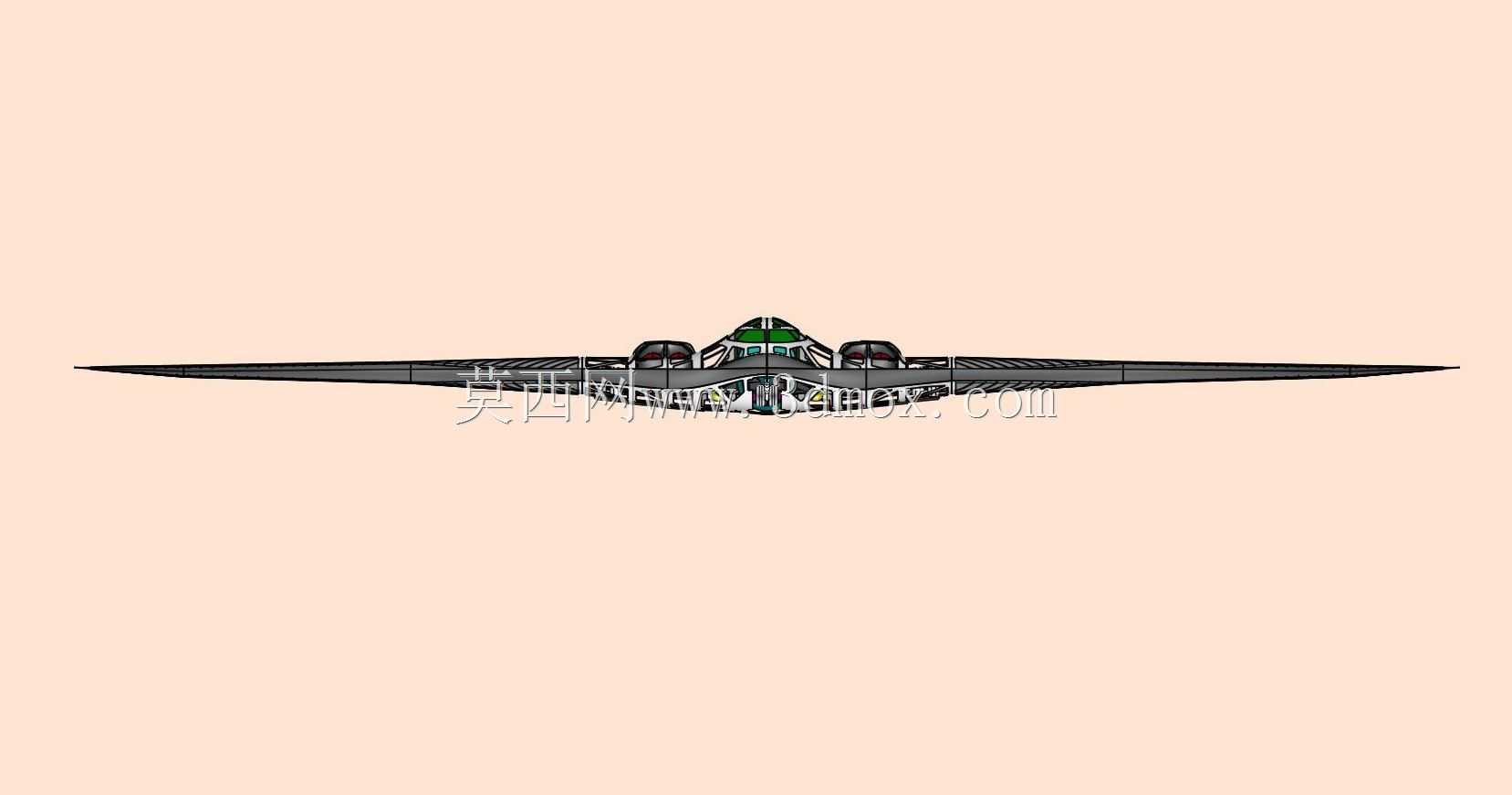

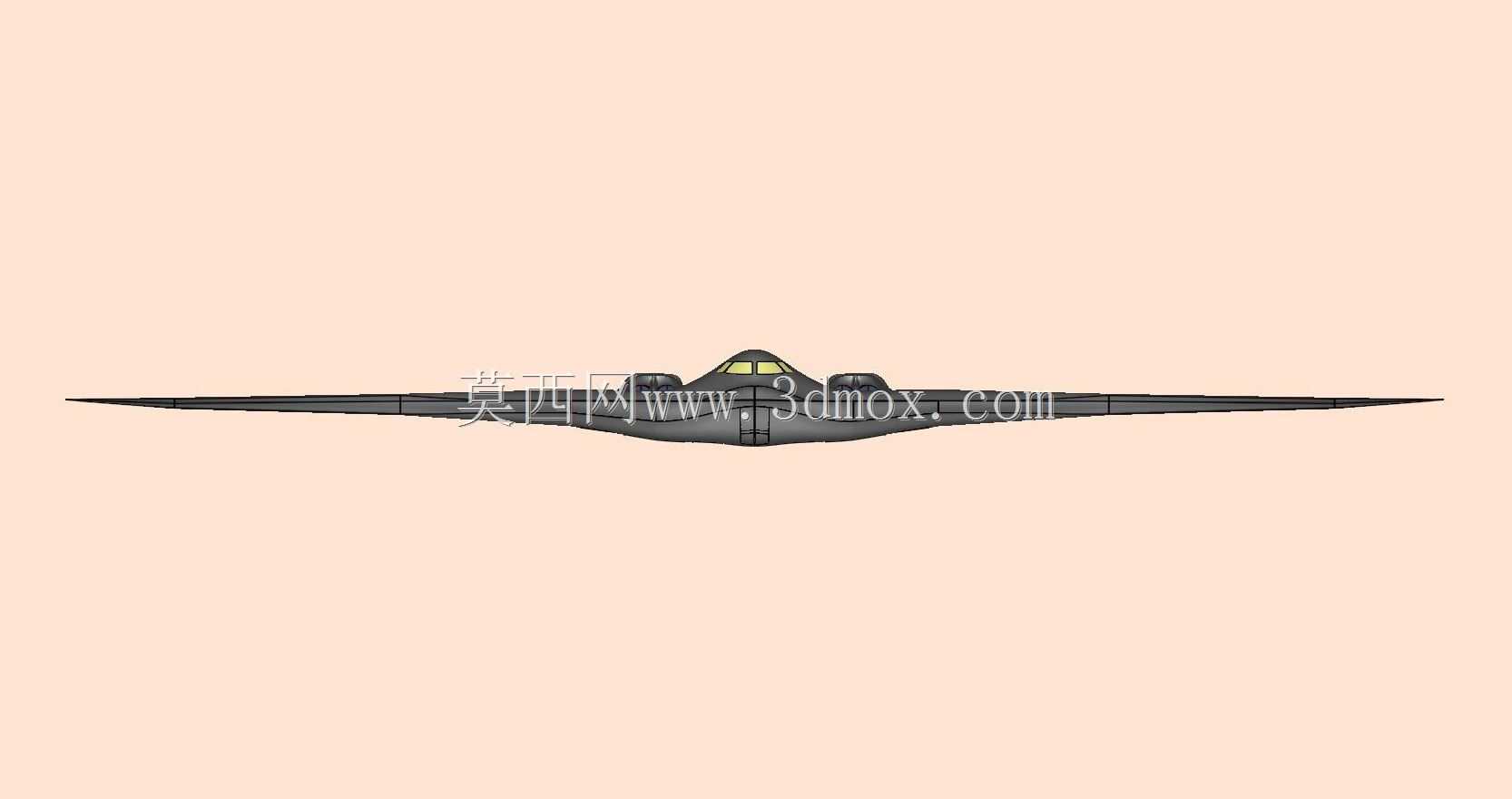

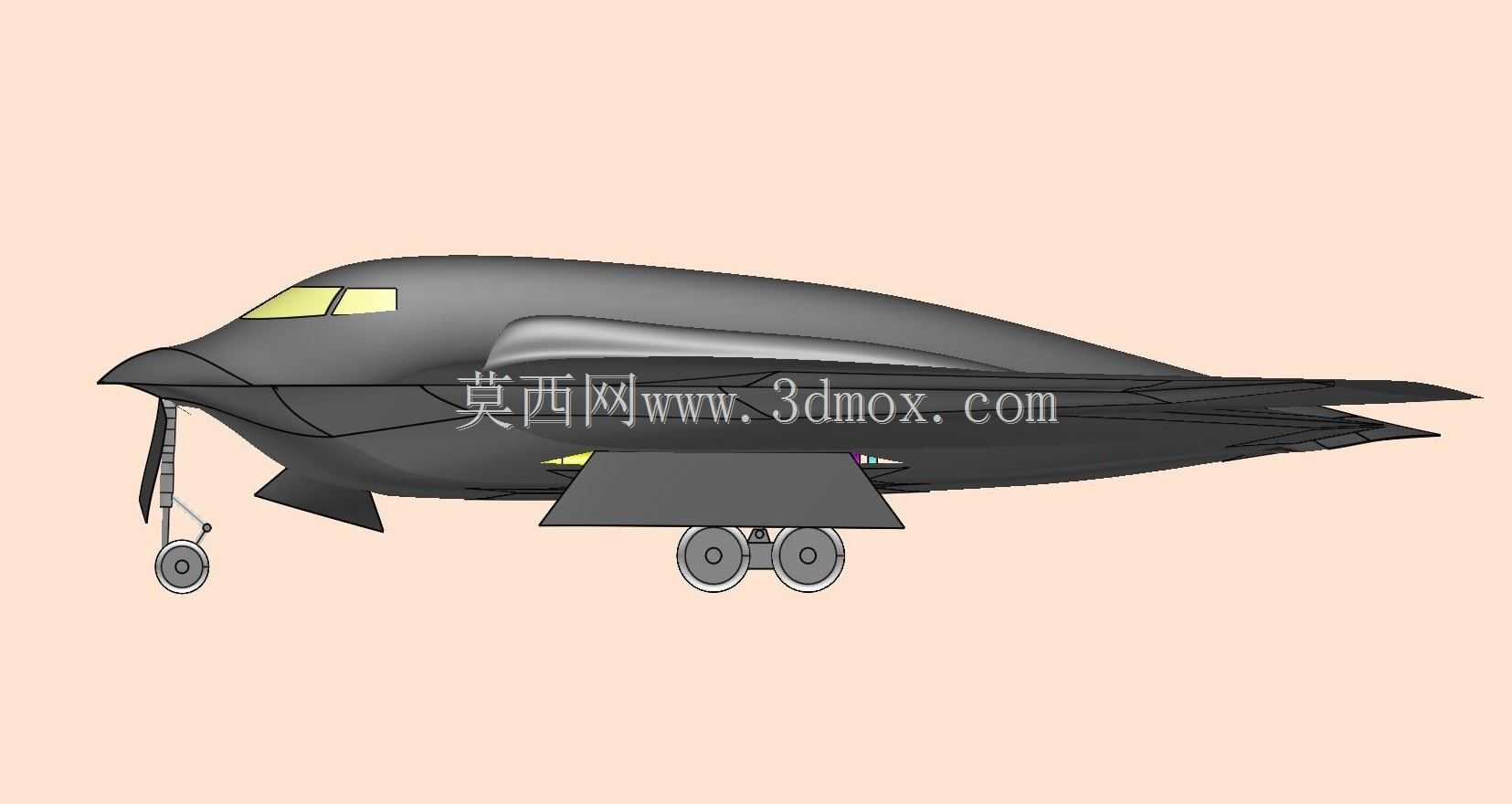

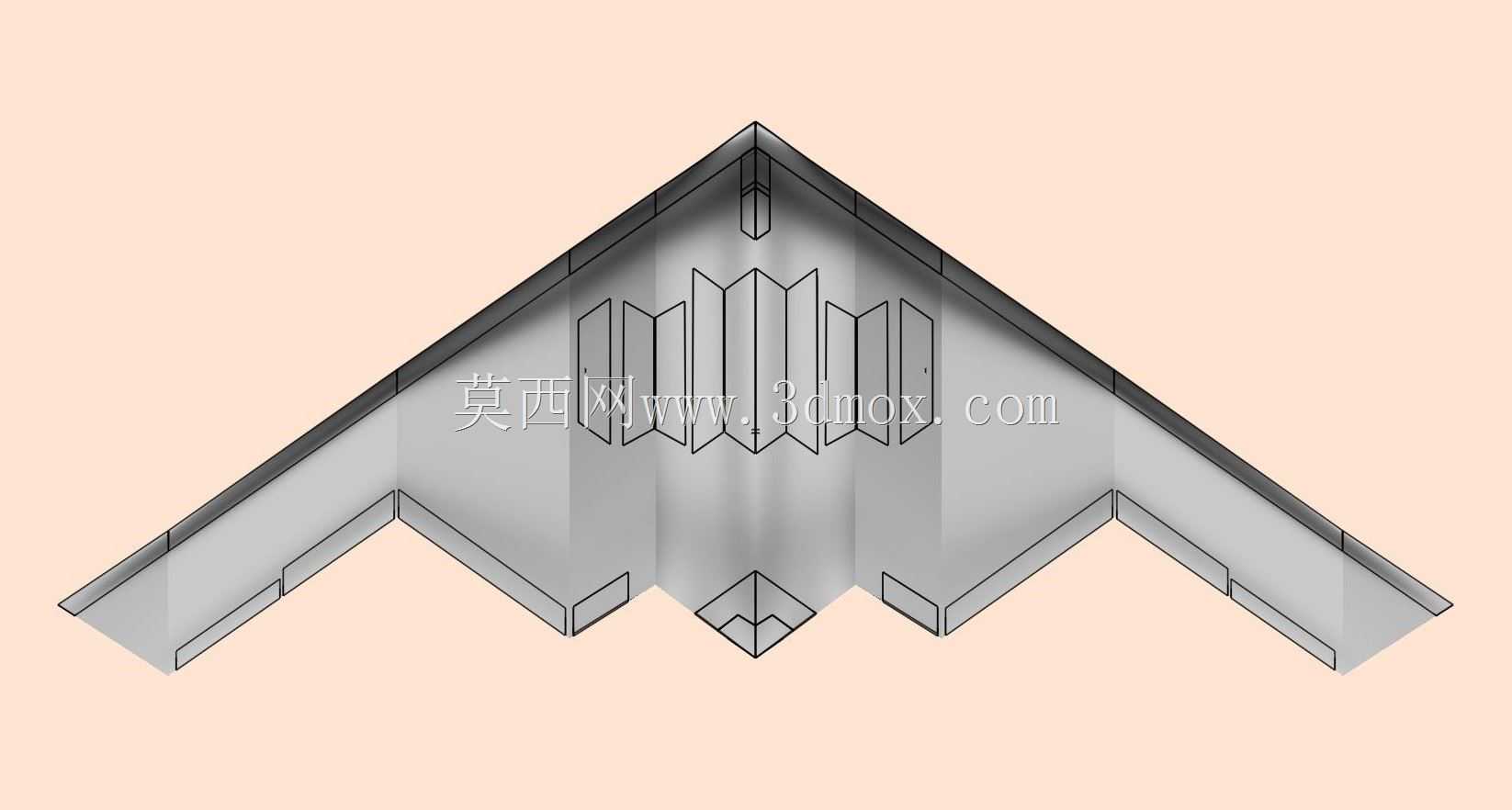

　　建模过程参考了公开的三视图投影尺寸，按照8.5x11视图比例缩放构建，整体外形严格遵循平行反射原则，整机所有棱边的后掠角、前掠角均统一为固定角度，将雷达反射波集中到几个极窄的非威胁方向上，避免全向雷达反射。机体表面所有口盖、维护舱门的边缘均采用锯齿形设计，锯齿边的角度与主翼棱边角度完全一致，保证反射信号的统一。安装边界方面，整机翼展与机身长度的比例控制在0.85左右，机身最大厚度位于中央翼盒段，厚度与弦长的比例控制在12%，既保证了内部足够的设备、燃油、弹药安装空间，又不会因为厚度过大增加飞行阻力。起落架采用前三点式布局，前起落架为双轮结构，安装于机头段下方，收纳后完全被舱门遮蔽，主起落架为多轮小车式结构，收纳于中央翼盒两侧的舱段内，弹舱门、起落架舱门的边缘同样采用与棱边匹配的锯齿设计，舱门关闭后与机体外表面完全齐平，没有突出的结构件。

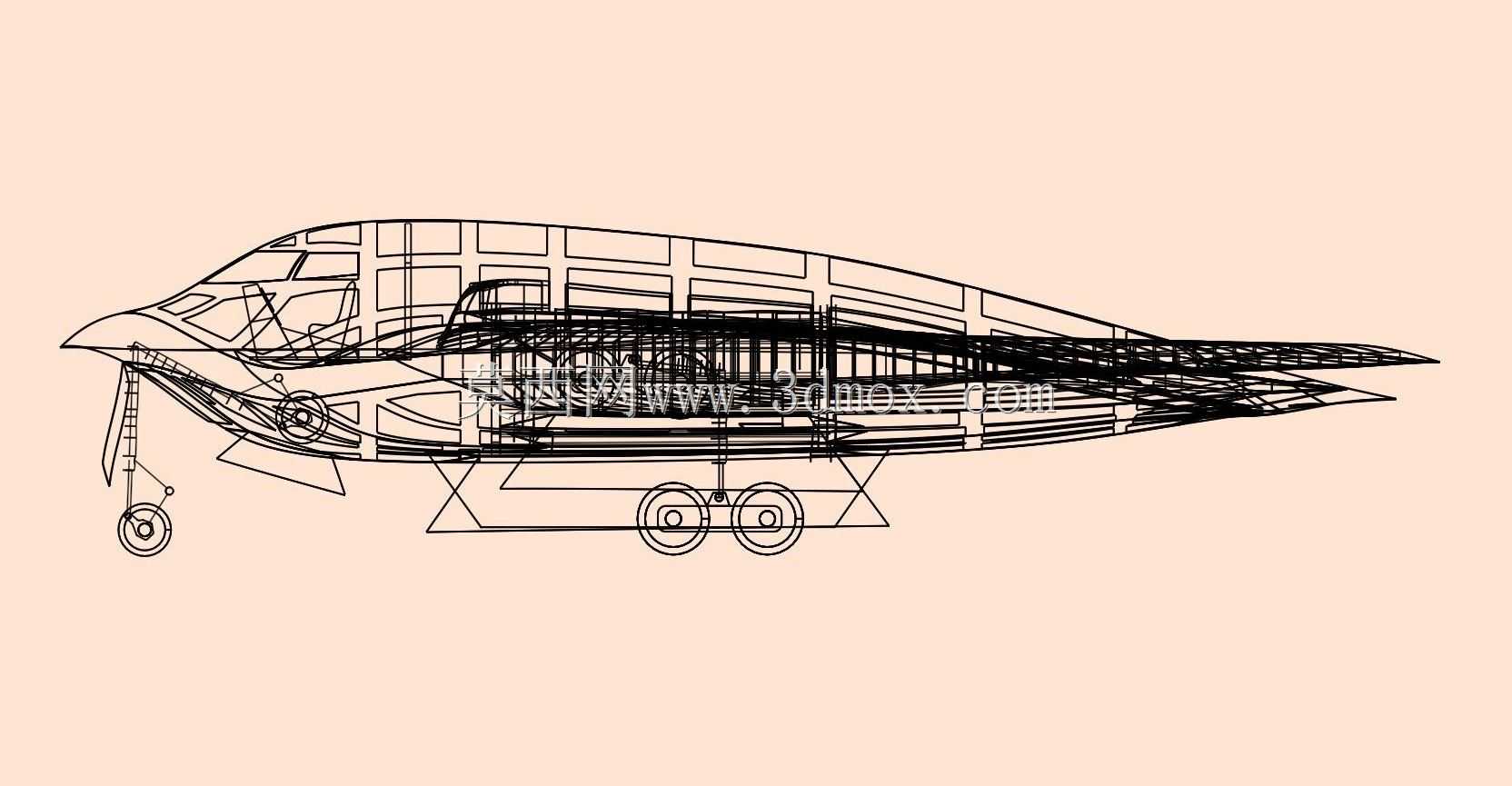

　　各子装配模块之间采用定位销+对接面的装配逻辑，中央翼盒作为整机的装配基准，机头段、外翼段、动力舱段均以中央翼盒的对接面为基准进行定位，每个对接面都预留了对应的紧固件安装位置，能够模拟实际生产中的装配流程，可用于航空类专业的结构装配教学、飞翼布局飞行器的气动外形验证、隐身结构设计原理演示等场景。需要注意的是，该模型为参考公开资料构建的原理验证结构，部分内部承力结构、机载设备细节做了简化处理，外形曲面的精度可满足原理展示、结构认知、装配流程模拟的需求，若用于高精度气动仿真或工程试制，还需进一步补充翼型参数、结构受力参数、材料属性等详细工程数据。
