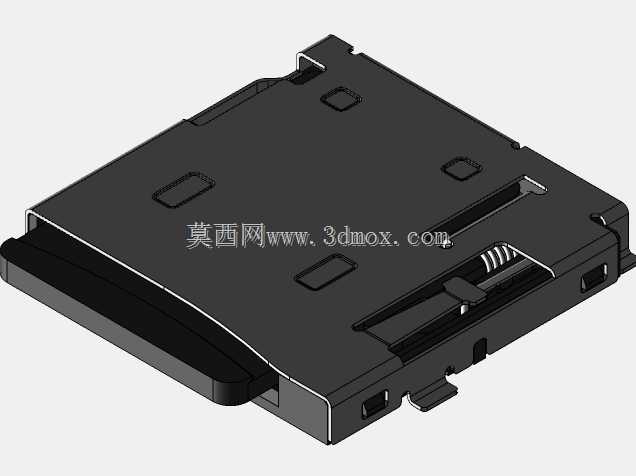

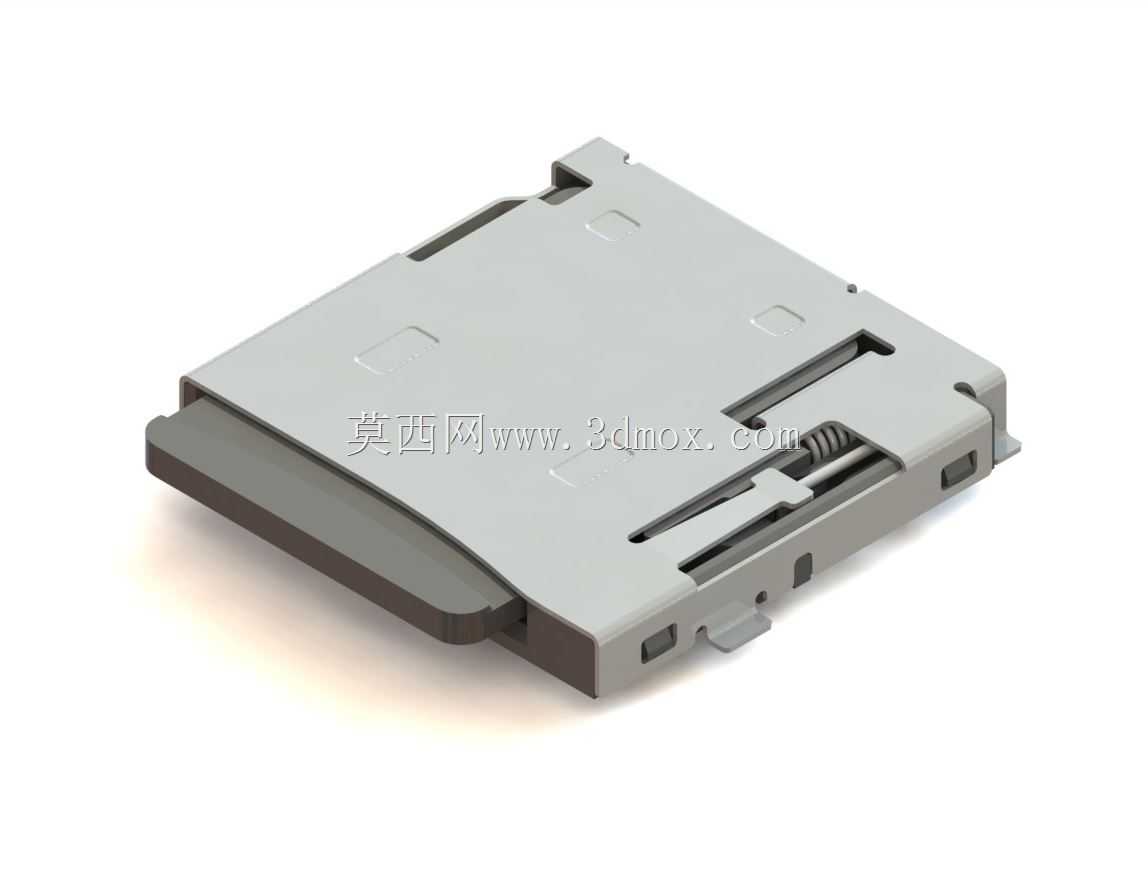

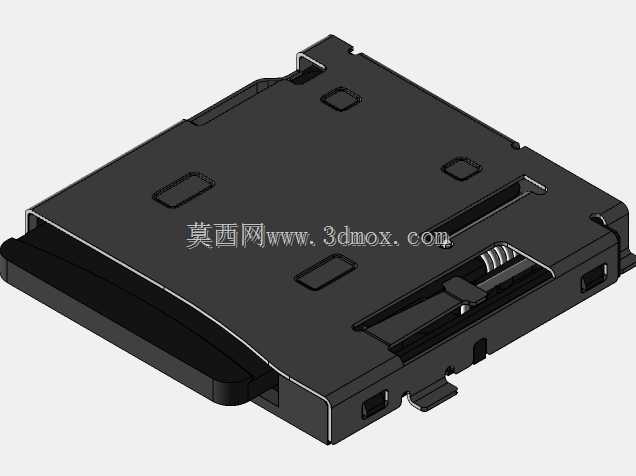

自弹式MicroSD卡座连接器结构设计

　　在消费电子、工业控制、车载终端、智能物联网设备的硬件设计环节，外置存储扩展的连接可靠性始终是结构工程师需要重点考量的细节，MicroSD卡座作为承载TF卡插拔、信号连通的核心接插件，其结构合理性直接决定设备存储扩展功能的使用寿命与使用体验。本次呈现的自弹式MicroSD卡座，是目前行业内应用占比最高的Push-Push结构款式，适配标准MicroSD（TF）卡的物理规格，可满足各类需要外置可插拔存储的设备的板载安装需求。

　　从实际应用场景来看，这类卡座广泛覆盖手持POS终端、车载行车记录仪、工业数据采集器、智能家居网关、便携医疗检测设备、嵌入式开发板等产品，区别于焊线式、翻盖式卡座，自弹式结构无需额外的卡盖锁紧结构，用户仅需将卡推入卡槽到达锁定位即可完成固定，再次按压即可触发弹卡机构将卡弹出，操作逻辑简单，单手即可完成存储卡的插拔更换，适合设备侧面外露安装、需要频繁更换存储卡的使用场景。

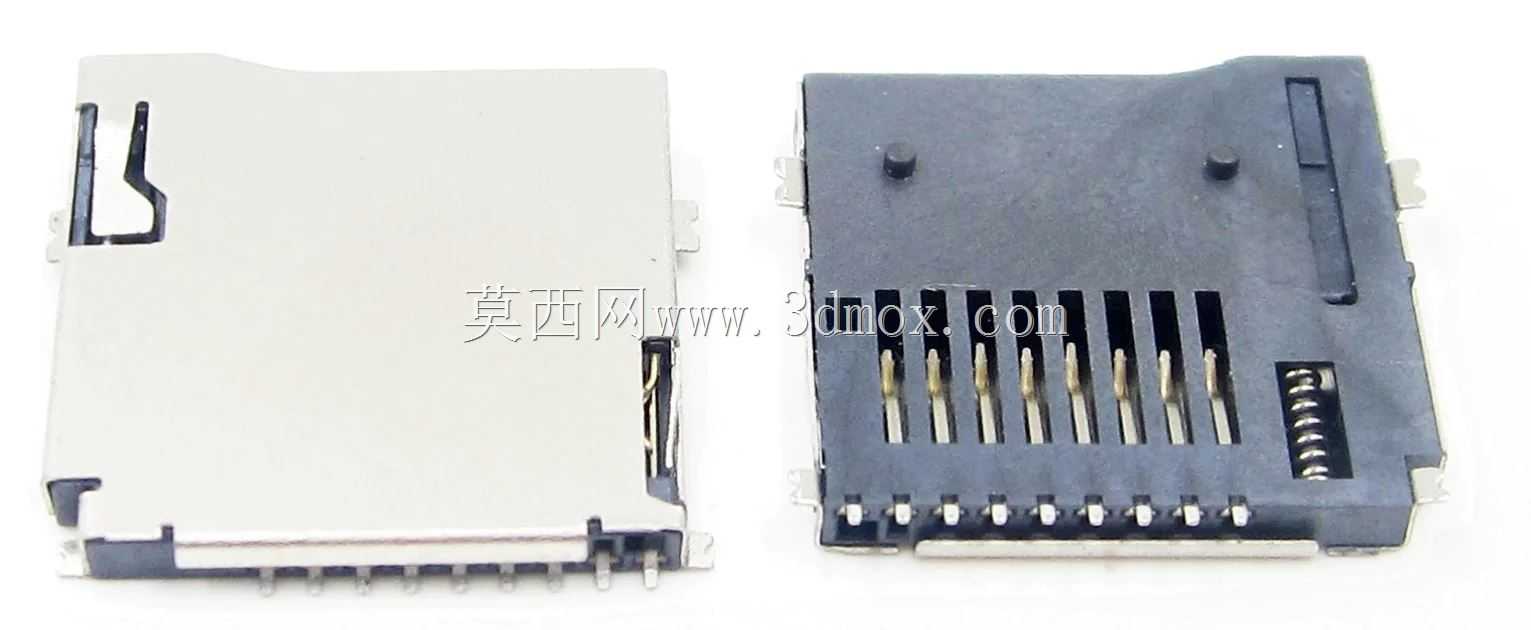

　　在功能特性设计上，该卡座采用金属外壳包裹的屏蔽式结构，外壳采用不锈钢冲压成型，既可以为内部塑胶本体与端子组提供物理防护，抵御日常使用中的外力挤压、磕碰变形，同时可以形成连续的电磁屏蔽层，减少高速存储信号传输过程中的外界电磁干扰，也避免卡座自身信号向外辐射影响设备其他射频模块的工作。内部的端子组采用高弹性铜合金材质冲压成型，表面镀金处理，保证与TF卡金片接触的低接触电阻，同时具备足够的抗疲劳性能，可承受数千次的插拔循环而不出现接触不良、端子变形的问题。卡座侧边集成的弹卡机构采用弹簧+凸轮轨迹的经典Push-Push结构，凸轮轨迹的曲面经过反复修正确认，保证推入锁止、再次按压弹出的动作顺滑无卡滞，不会出现卡滞锁死、弹卡力度过大导致卡飞出的问题，弹簧的弹力参数经过匹配，既保证推入时的手感反馈清晰，也保证弹出后卡的露出长度足够用户捏取更换。

　　从设计思路层面，这类卡座的建模需要优先匹配标准TF卡的物理尺寸规范，严格遵循SD协会发布的MicroSD卡物理尺寸公差要求，卡槽内部的卡容纳腔尺寸需要预留合理的公差带，既要保证不同厂商生产的TF卡都能顺利插入，也要避免间隙过大导致卡插入后出现晃动、接触端子对位偏差的问题。金属外壳的固定脚与塑胶本体的定位柱位置，需要匹配PCB表面贴装的工艺要求，固定脚的焊盘尺寸、位置符合SMT回流焊的工艺标准，保证过炉焊接时的定位精度，避免出现浮高、偏移的焊接缺陷。卡座的整体高度做了薄型化优化，可适配超薄类消费电子产品的内部堆叠空间要求，不会因为卡座高度过高导致设备外壳局部凸起，影响产品的外观整体性。

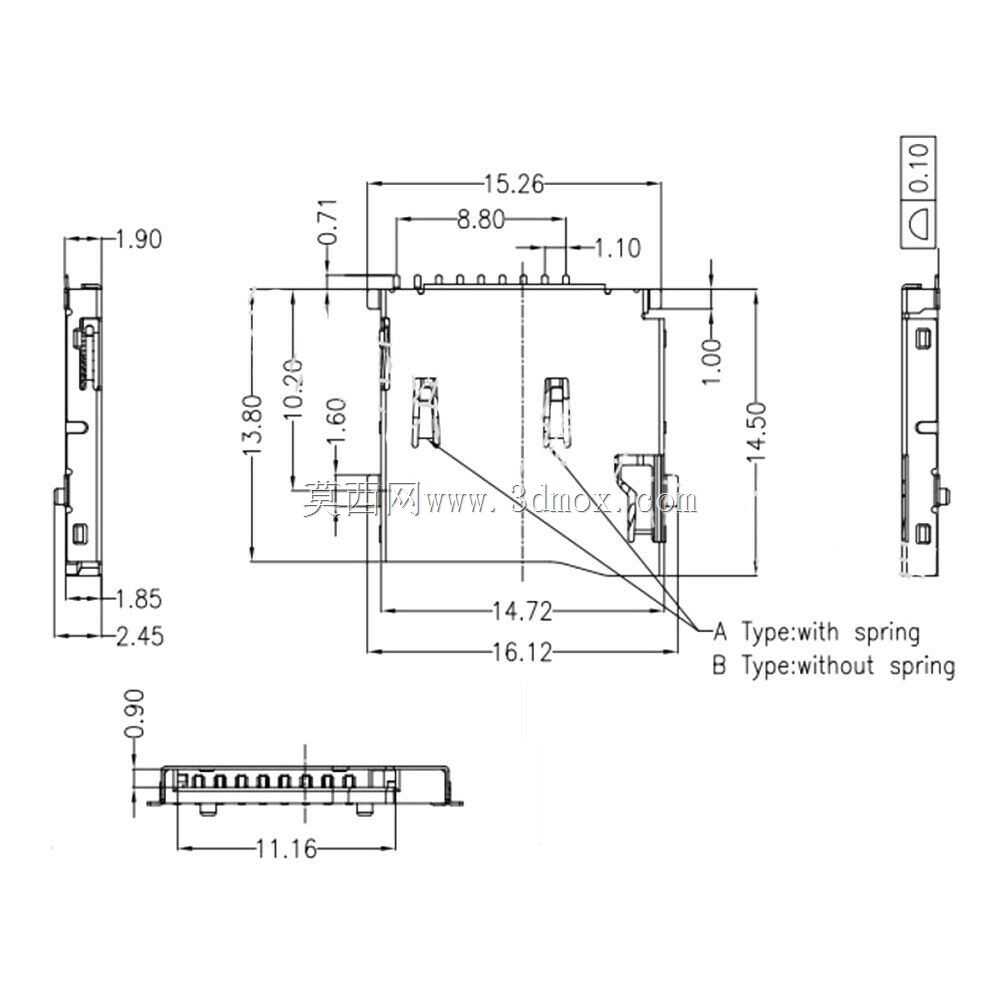

　　关于外形尺寸与安装边界，该卡座的本体长宽尺寸完全匹配标准自弹式TF卡座的通用封装尺寸，可直接兼容市面上同规格卡座的PCB封装，硬件工程师在做板级设计时可直接替换同规格不同厂商的产品，无需重新调整PCB布局。安装时需要注意在卡座的弹卡方向预留足够的退卡空间，避免外壳结构挡住卡的弹出路径，同时在卡座的上方预留0.3mm以上的装配间隙，避免外壳组装时压到卡座金属外壳导致内部零件变形、卡插装受阻。卡座的焊接引脚分布在本体两侧与底部，采用表面贴装工艺焊接，无需在PCB上开额外的穿孔，可适配高密度布板的PCB设计需求，减少对PCB走线空间的占用。另外需要注意，该类卡座的塑胶本体采用耐高温LCP材质注塑成型，可承受回流焊的高温环境，不会出现过炉后变形、端子移位的问题，适合大规模SMT批量生产的工艺要求。在实际选型应用中，工程师需要根据设备的使用环境确认卡座的端子镀层厚度、外壳防锈等级，比如在高湿、高盐雾的车载、户外设备场景，需要选择镀层更厚、外壳做防锈处理的版本，保证长期使用的接触可靠性；在普通消费类室内使用场景下，常规规格即可满足使用需求。建模过程中，所有活动部件的配合间隙都经过严格校验，比如弹块与本体滑槽的间隙、端子与塑胶槽位的配合量，既保证活动部件动作顺滑，也不会出现间隙过大导致的晃动、异响问题。
