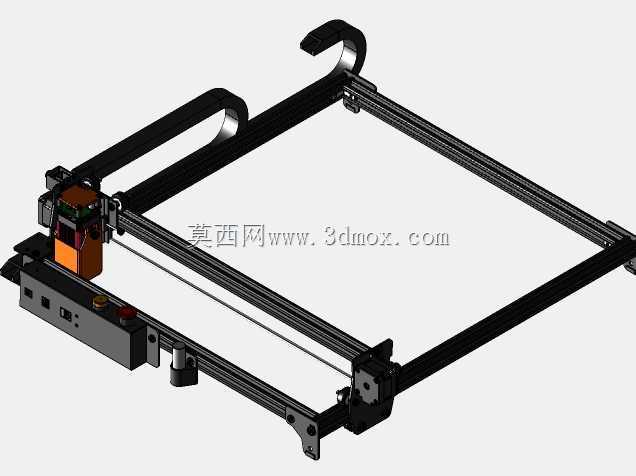

桌面级40W功率框架式激光切割设备结构

　　这套激光切割结构的设计初衷，是面向小批量打样、个人工坊、教学实训场景下的薄型非金属材料裁切需求，区别于工业级大幅面激光切割设备的厚重防护结构与高功率配置，整体采用开放式框架布局，在保证加工行程覆盖常规A3幅面加工需求的前提下，尽可能压缩设备整体占地尺寸，能够直接放置在常规工作台面上使用，不需要额外预留大型设备的安装空间。从结构传动逻辑来看，X轴方向的激光头组件直接搭载在双平行光轴导轨上，通过同步带传动实现横向的往复移动，Y轴则采用两侧对称布置的铝型材导轨搭配同步带轮组，带动整个X轴横梁完成纵向进给，双侧传动的设计能够避免单侧驱动带来的横梁偏摆问题，保证高速移动过程中激光头的定位精度，减少裁切边缘的锯齿误差。

　　框架主体全部采用标准2020系列铝型材拼接搭建，连接位置采用角码与内置螺栓锁紧，不需要定制焊接机架，既能够控制整体结构重量，方便设备的搬运与位置调整，也能在后期维护时快速拆解更换磨损的传动部件，铝型材表面的T型槽结构还可以根据实际加工需求，加装辅助定位挡块、压料组件或者小型排烟罩，拓展不同场景下的使用适配性。激光头安装位置预留了焦距调节的滑动行程，能够根据不同厚度的加工材料调整焦点位置，适配亚克力、薄木板、皮革、卡纸、薄塑胶片等多种常见非金属材料的裁切与表面浅雕作业，设备侧边的控制端集成了电源接口、开关按键与状态指示灯，走线全部沿铝型材槽内布置，避免外露线缆在设备运行过程中与运动部件产生剐蹭。

　　设计过程中特意将两个提手结构集成在Y轴横梁的两端位置，不需要额外加装外置搬运把手，在需要移动设备时可以直接握持提手完成转移，同时提手的弧形结构做了圆角处理，避免搬运过程中出现硌手或者划伤的问题。从安装边界来看，设备整体的长宽尺寸控制在800mm*500mm以内，高度不超过150mm，放置在工作台面上时不会遮挡操作人员的视线，方便上下料过程中观察材料的摆放位置，加工平台区域预留了铺放蜂窝垫板的安装空间，能够在裁切过程中承托材料，同时减少激光反射对材料背面造成的灼伤痕迹。传动部分的同步带都设计了张紧调节结构，在设备长时间使用出现同步带松弛的情况时，不需要拆解整体框架，只需要调整端部的张紧螺栓就可以恢复传动精度，

　　导轨的光轴两端都做了限位挡块设计，能够避免运动组件超程脱出，同时在极限位置预留了缓冲间隙，减少硬碰撞带来的结构变形。这套结构没有配置复杂的封闭式外壳，一方面是针对小空间使用场景降低整体体积与重量，另一方面也方便操作人员随时调整加工材料的位置，适配小批量多品种的柔性加工需求，在教学场景中还能够直观展示激光设备的传动逻辑与结构组成，方便学员理解数控加工设备的运动原理。需要注意的是，开放式结构在实际使用时需要配套对应的排烟防护装置，避免加工过程中产生的烟气直接扩散到作业环境中，同时激光作业区域需要设置明显的警示标识，避免操作人员误触激光照射区域。整个结构的零部件大多采用标准件，非标准结构件都做了轻量化设计，在保证结构刚性满足40W激光头高速移动需求的前提下，尽可能减少不必要的材料冗余，控制整体制造成本，对于需要搭建小型激光加工设备的开发者来说，这套结构的安装逻辑简单，零部件采购渠道成熟，不需要复杂的定制加工工序就可以完成整机组装，调试过程中只需要校准双Y轴的平行度与同步带张紧度，就可以保证基础的裁切精度，适配日常的打样、手工制作、教学演示等多种使用场景。
