CA6140车床配套驱动皮带轮结构设计

　　在散料输送系统的动力传递环节，驱动皮带轮是衔接动力输出端与输送带的核心承载部件，这类部件的设计合理性直接决定整套输送线的运行稳定性与负载传递效率，尤其在机床上下料输送、车间工位间物料转运这类对传动精度有一定要求的场景中，皮带轮的结构参数匹配度会直接影响整条产线的连续运行时长。本次设计的驱动皮带轮，针对常规带传动易出现的打滑、轴向窜动、重载下轴承过载等常见工程问题做了针对性的结构优化，整体结构围绕动力输入、扭矩传递、负载承载三个核心功能模块展开。

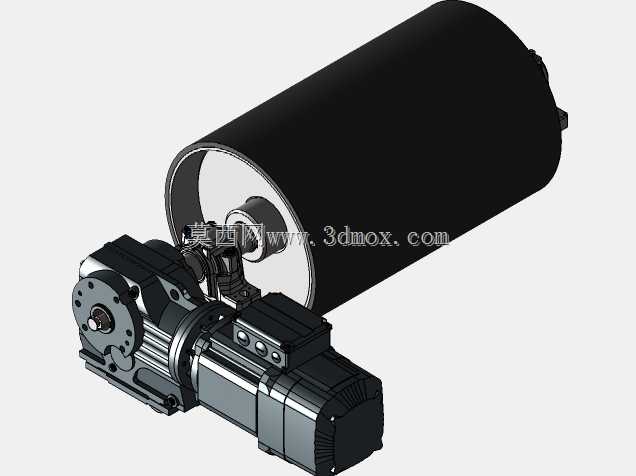

　　从实际应用场景来看，这类驱动皮带轮多用于中等负载的平带或V带输送系统，常见于机床加工线的工件输送段、仓储物流的轻型散料输送段、以及小型加工设备的动力输出端，需要在持续运转工况下保持稳定的线速度，避免因轮体动平衡偏差导致的输送带跑偏、传动抖动等问题。设计过程中首先确定了轮体的核心尺寸边界：皮带配合宽度设定为500mm，能够适配多数工业级轻型输送皮带的安装宽度，无需额外加装过渡挡边即可满足常规带宽的配合要求；滑轮的基准直径设定为350mm，这个直径参数是结合1.1kW功率输入、33RPM输出转速的传动比要求反推得到，既能够保证带传动的包角满足摩擦传动的最小要求，避免小直径带轮带来的皮带弯折应力过大问题，也不会因轮径过大造成整体安装空间的浪费。

　　轮体的支撑结构采用标准22208调心滚子轴承作为核心承载件，这类轴承具备一定的调心性能，能够补偿安装过程中出现的少量同轴度偏差，也能适应输送过程中出现的偏载冲击，避免轴承因局部过载出现早期点蚀失效。轴承安装位的轴肩尺寸严格按照轴承样本的安装尺寸要求设计，预留了足够的定位面宽度，同时在轴承外侧设计了密封沟槽，可配套安装毡圈油封或骨架油封，阻挡输送过程中产生的粉尘、碎屑进入轴承腔体，延长轴承的维护周期。动力输入端采用斜齿轮啮合的传动结构，相比直齿轮传动，斜齿轮的重合度更高，传动过程更平稳，噪音更低，能够在低速重载工况下保持更顺畅的扭矩传递，齿轮的模数、齿宽参数经过扭矩校核，能够满足额定功率下的接触强度与弯曲强度要求，避免断齿、齿面胶合等失效形式。

　　轮体的外形结构做了轻量化优化，在保证轮辐强度满足额定扭矩传递的前提下，对非承载区域做了减重处理，降低整体转动惯量，减少启动瞬间的动力冲击；轮缘表面做了中高处理，也就是轮面中间位置略高于两侧，这个结构细节能够自动引导皮带保持在轮体中心位置运行，减少皮带跑偏的概率，降低运行过程中皮带边缘的磨损速度。安装边界方面，轮体的整体宽度控制在600mm以内，安装轴的伸出长度、键槽尺寸都按照通用输送设备的安装接口标准设计，能够直接替换多数同规格的现有驱动皮带轮，无需对设备机架做额外改造即可完成安装适配。

　　在结构细节处理上，轮体所有的棱角位置都做了圆角过渡，避免应力集中导致的轮体开裂问题；皮带配合面的粗糙度按照传动件的要求控制在合理范围，既不会因表面过于光滑导致摩擦力不足出现打滑，也不会因表面过于粗糙加速皮带的磨损。齿轮啮合位置预留了合理的侧隙，能够适应热胀冷缩带来的尺寸变化，避免运转过程中出现卡滞。整个部件的设计过程完全从实际工程应用出发，没有冗余的结构设计，每个尺寸、每个结构特征都对应实际运行中的具体需求，能够为同类型传动部件的设计、现有设备的备件替换提供准确的三维参考，结构工程师可以直接在这个模型基础上根据具体的安装场景调整尺寸参数，大幅缩短同类部件的设计周期。
