CA6140机床配套槽形托辊结构设计

　　在散料输送类机床辅机的结构设计中，槽形托辊是直接决定皮带运行稳定性、物料承载均匀性的核心支撑部件，这类托辊并非通用标准件的简单拼接，而是需要结合配套设备的输送带宽、物料特性、运行倾角做针对性的结构适配，本次设计的槽形托辊专门适配CA6140机床配套的切屑输送系统，同时也可兼容同带宽规格的轻型散料输送线使用。

　　从实际应用场景来看，这类槽形托辊主要安装在机床排屑输送段的承载分支，用来承托装有金属切屑、加工废料的输送皮带，避免皮带在物料重力作用下出现过度下垂、跑偏撒料的问题，和普通平托辊不同，槽形结构的侧辊带有固定倾角，能让皮带自然形成内凹的槽型截面，既可以提升散状物料的装载量，也能避免颗粒状、碎块状的切屑在皮带运行过程中从侧边洒落，尤其适配机床加工过程中产生的卷状切屑、碎粒切屑的输送工况，不会出现卡滞、刮带皮带的问题。

　　设计过程中首先确定的是核心安装边界参数，适配的输送皮带宽度为500mm，这个带宽是轻型机床排屑机的主流规格，对应的托辊组整体安装宽度需要控制在520mm以内，预留出皮带两侧的防跑偏间隙，避免运行过程中皮带边缘和机架剐蹭。托辊的辊体直径设定为89mm，这个直径规格兼顾了辊体的结构强度和转动惯量，既不会因为直径过小导致皮带弯折应力过大缩短使用寿命，也不会因为直径过大增加不必要的制造成本和安装空间占用。辊体的有效工作宽度为315mm，和槽型截面的水平投影宽度匹配，保证皮带和辊面的接触面积足够，单位面积的压应力控制在橡胶皮带的许用范围内，长期运行不会出现辊面压痕、皮带局部磨损过快的问题。

　　槽形角度设定为20度，这个角度是经过多轮工况验证的适配值，对于机床排屑这类输送密度较大、颗粒棱角分明的物料来说，20度的槽角既可以形成足够的物料容纳深度，避免切屑在皮带启停阶段出现侧滑，也不会因为槽角过大导致皮带在辊组过渡位置出现反复弯折，降低皮带的疲劳损耗。如果槽角设计过大，皮带在经过托辊组时的弯折变形量会显著提升，长期运行容易在皮带的弯折位置出现帘布层断裂、表面开裂的问题；如果槽角过小，则无法形成有效的物料围挡，输送碎切屑时很容易出现撒料，增加现场清理的工作量。

　　轴承选型方面采用6204深沟球轴承，这个规格的轴承额定动载荷足够承载该带宽下的物料重量和皮带张紧力，同时轴承的内径尺寸和托辊轴的直径匹配，轴的刚度可以满足满载工况下的挠度要求，不会因为轴的弯曲变形导致辊体转动卡滞。轴承的密封结构采用内置式迷宫密封，适配机床车间存在切削液、金属粉尘的工况，避免切削液和细切屑进入轴承内部造成磨损，延长托辊的整体使用寿命，不需要频繁加注润滑脂维护。

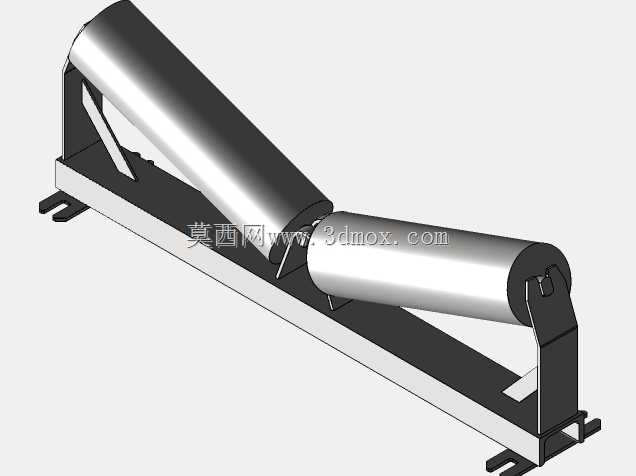

　　从结构设计的细节来看，三个辊体（中间水平辊、两侧倾斜辊）的铰接位置做了圆角过渡处理，避免尖锐棱边刮伤皮带的下表面，侧辊的支架采用冲压成型的钢板结构，安装孔位做了长圆孔设计，安装时可以微调侧辊的倾斜角度，补偿机架焊接过程中产生的安装误差，保证三个辊面的母线处于同一个槽型面上，不会出现局部接触应力过大的问题。托辊的整体转动阻力控制在较低水平，空载状态下用手拨动辊体可以连续转动多圈，不会出现卡滞、异响的问题，运行过程中可以有效降低皮带机的驱动功率损耗，减少能源消耗。

　　在安装适配性上，该托辊组的安装支座采用标准的槽钢结构连接尺寸，可以直接替换同规格的老旧托辊组，不需要对原有输送机架做额外的打孔、焊接改造，设备维护更换的效率很高。针对机床排屑过程中可能出现的切屑卡滞问题，辊体的端面和支架之间预留了足够的间隙，即使有细长的卷状切屑掉入间隙，也会在辊体转动过程中被甩出，不会缠绕在辊轴上造成托辊停转。另外辊体表面采用光滑的冷轧钢管加工，表面做了镀锌防锈处理，适配车间潮湿、有切削液腐蚀的环境，不会因为长期接触切削液出现表面锈蚀，避免锈迹粘结在皮带背面造成皮带跑偏、磨损的问题。

　　实际选型使用时需要注意，该托辊组适配的输送物料堆积密度不宜超过2.5t/m³，输送线的运行速度建议控制在2m/s以内，这个参数区间内托辊的使用寿命可以达到设计预期，如果用于输送更大密度的物料或者更高的运行速度，需要重新核算轴的刚度和轴承的额定载荷，避免出现结构失效。另外安装时需要保证同一组托辊的三个辊面的同轴度误差控制在1mm以内，相邻托辊组的安装高度差不超过2mm，避免皮带运行过程中出现波浪形跳动，影响物料输送的稳定性。
