带特瑞堡密封件的双直径液压缸结构设计

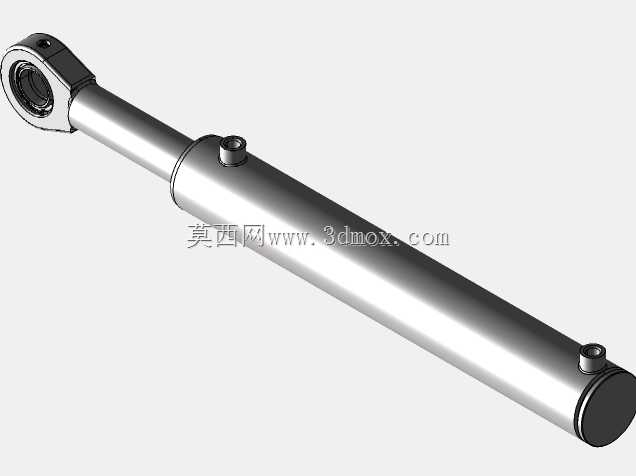

　　在各类工业液压系统的执行端布局里，液压缸是把液压能转化为直线往复机械能的核心部件，这款双直径规格的液压缸，适配的工况覆盖了中小载荷的工业设备直线驱动场景，从工装夹具的夹紧动作、输送线的挡停顶升，到小型专用设备的推拉进给，都能见到同结构参数油缸的应用身影。做这类油缸的三维结构设计时，首先要锚定的是安装边界的尺寸约束，这款油缸杆径设定为56mm，活塞直径做到80mm，杆径与缸径的比值经过载荷回程力校核，既保证了无杆腔进油时的推拉力输出冗余，也避免了杆径过细导致的压杆失稳风险，尤其是在油缸伸出行程较长的安装场景下，56mm的杆径搭配合理的导向套长度，能把活塞杆的径向摆动量控制在密封件允许的偏角范围内，不会因为侧向力过早磨损密封。

　　密封件选型直接决定了油缸的实际使用寿命，这款设计里全部密封件采用特瑞堡的对应规格产品，在做密封槽的尺寸建模时，完全贴合特瑞堡密封样本里的安装槽尺寸公差，活塞位置的双向密封选用格莱圈结构，静密封处采用O型圈加挡圈的组合，避免高压工况下的密封挤出现象，活塞杆处的防尘圈、主密封、缓冲密封的排布顺序，也按照低压到高压的流体方向依次布置，既可以阻挡外界粉尘、切削液进入油缸内腔，也能缓冲高压油液对主密封的直接冲击，减少内泄外漏的概率。

　　从结构设计的思路来看，这款油缸没有采用复杂的集成式阀组结构，保留了最基础的缸筒、活塞、活塞杆、导向套、前后端盖的分体式装配结构，方便后期现场维护时的密封更换，缸筒与端盖的连接方式可以根据实际安装场景调整，建模时预留了法兰连接、拉杆连接两种结构的接口尺寸，不需要重新改动主体活塞与杆的结构就能快速适配不同安装需求。实际选型应用时，要注意这款油缸的安装尺寸边界，80mm的活塞直径对应缸筒外径通常在95-100mm区间，做设备布局时要给缸筒周边预留至少10mm的安装操作空间，方便接油管和紧固安装螺栓，活塞杆端的连接螺纹尺寸要和56mm杆径匹配，通常选用M42×2的细牙螺纹，连接负载时要保证负载的作用线和油缸轴线同轴度误差控制在0.5mm/m以内，避免产生额外的侧向力加剧导向套和密封的磨损。

　　在液压系统匹配上，这款缸径80mm的油缸，在16MPa系统压力下无杆腔理论推力可以达到8吨左右，有杆腔的回程拉力因为杆径占比的原因大概在4吨上下，刚好覆盖多数工业场景下的中等载荷驱动需求，不需要选用更大缸径的油缸造成成本浪费，也不会因为缸径过小导致系统压力长期处于溢流状态增加能耗。建模过程中对各个配合面的公差做了对应设定，活塞和缸筒的配合间隙控制在0.02-0.04mm之间，导向套和活塞杆的配合间隙控制在0.03-0.05mm之间，既保证运动时不会出现卡滞，也不会因为间隙过大导致密封件被高压油挤入间隙造成损坏。另外在油缸的两端行程极限位置，建模时预留了缓冲套的安装空间，如果应用场景里油缸活塞运行到端位有冲击需求，可以直接加装缓冲结构，不需要改动缸筒和端盖的主体尺寸，提升了这款模型的场景适配性。
