带式输送机用2000mm带宽配套冲击棒

　　在散料输送作业场景中，带式输送机的受料点位置一直是结构设计需要重点考量的区域，尤其是落差较大的物料输送工况，下落的煤块、矿石、砂石等散料会直接冲击输送带表面，长期的高频冲击不仅会造成输送带表层橡胶过早磨损开裂，还可能导致输送带内部的钢芯或者帆布层出现断裂，大幅缩短输送带的更换周期，增加产线的运维成本。冲击棒作为带式输送机受料段缓冲结构的核心组成部件，正是为了应对这类冲击载荷而设计的配套构件，本次设计的冲击棒适配2000mm宽度的输送带，能够覆盖大带宽输送机的整个受料截面，避免出现局部无缓冲支撑的空白区域。

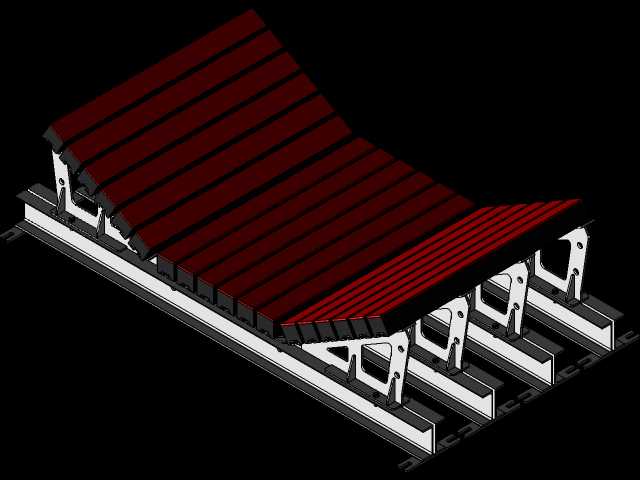

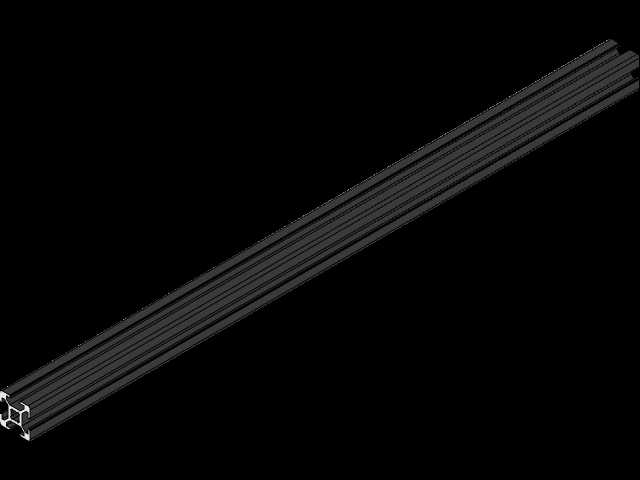

　　从实际使用的功能逻辑来看，冲击棒并非单独安装使用，而是多根平行排布在受料段的输送带下方，替代传统的缓冲托辊组，相比传统的转动式托辊，冲击棒与输送带之间是面接触支撑，接触面积比托辊的线接触提升数倍，能够有效分散物料下落时的集中冲击力，同时减少输送带在受料点的凹陷变形，避免散料从输送带两侧撒漏。在设计过程中，首先需要匹配2000mm带宽的安装边界，冲击棒的有效支撑长度需要略大于输送带的实际承载宽度，保证输送带即使出现轻微的跑偏情况，下方依然有足够的支撑结构，不会出现输送带边缘悬空被物料砸伤的问题。棒体的截面结构采用了多棱边的加强设计，而非简单的实心圆棒，这种结构一方面可以在相同重量下提升棒体的抗弯曲强度，减少长尺寸棒体在长期受载后的中部下挠变形，另一方面棱边结构可以配合安装支架上的卡槽，实现快速定位安装，不需要额外做周向的防转固定，降低现场安装的调整工作量。

　　在结构设计的细节考量上，冲击棒的表面需要做耐磨处理，因为输送带运行过程中会与棒体表面产生持续的滑动摩擦，尤其是在物料冲击导致输送带下压的瞬间，摩擦力会出现瞬时升高，如果表面耐磨性能不足，会很快磨出凹槽，不仅会增大输送带的运行阻力，还可能刮伤输送带的下覆盖层。棒体的两端设计有统一的安装连接位，能够适配通用的缓冲床支架安装尺寸，不需要用户重新设计配套的安装结构，能够直接替换现有老旧设备上的磨损冲击棒，降低备件替换的适配成本。考虑到不同输送场景的物料特性差异，冲击棒的整体刚性做了平衡设计，既不会因为刚度过高导致缓冲吸能效果差，把冲击力直接传递到下方的机架结构造成机架焊缝开裂，也不会因为刚度过低导致受载后变形量过大，让输送带出现过度凹陷造成撒料。

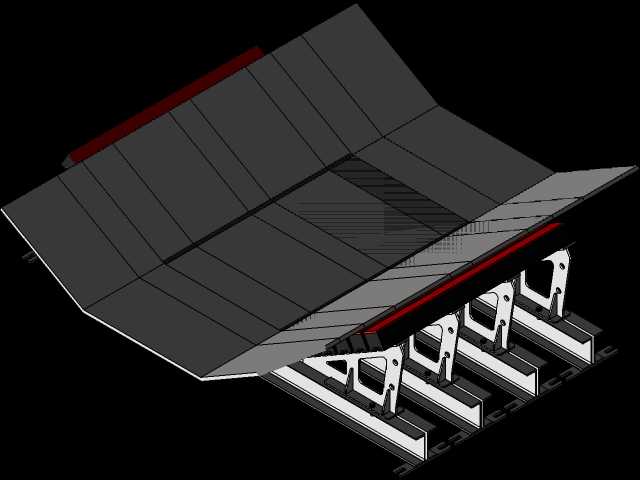

　　从安装边界的尺寸匹配来看，2000mm带宽对应的冲击棒总长度需要结合输送机的中间架宽度做适配，安装时多根冲击棒按照100-150mm的间距平行排列，顺着输送带的运行方向排布，覆盖整个物料下落的落料管投影区域，同时在落料点前后各延伸300-500mm的支撑长度，保证物料在落到输送带上之后，从加速到和输送带同速运行的整个过程中，下方都有连续的支撑，不会出现输送带局部无支撑的段差。在实际选型应用中，针对不同的物料落差和物料粒度，可以调整冲击棒的排布密度，落差超过3米、物料粒度大于100mm的重冲击工况，可以适当缩小棒间距，提升整体的缓冲承载能力；而对于小颗粒、低落差的轻载工况，可以适当放大棒间距，降低整体的设备投入成本。

　　设计过程中还需要考虑长期使用的维护便利性，冲击棒属于易损备件，当表面耐磨层磨损到极限厚度时，不需要拆除整个缓冲床结构，只需要松开两端的固定压块，就可以将单根冲击棒抽出更换，不需要吊装设备，单人即可完成备件更换作业，大幅减少停机维护的时间。棒体的内部采用高强度的金属基体作为承力结构，外部复合耐磨缓冲层，既保证整体的结构强度，又能通过表层的弹性变形吸收一部分物料冲击的动能，减少冲击载荷向机架和输送带的传递。在三维建模过程中，严格按照实际安装尺寸构建模型，棒体的棱边倒角、两端安装位的尺寸公差都按照实际加工要求做了还原，能够直接用于缓冲床的整体装配干涉检查，也可以导入到有限元分析软件中，模拟不同冲击载荷下的棒体变形量和应力分布，为后续的结构优化提供准确的模型基础。
