皮带输送线配套张紧轮结构设计

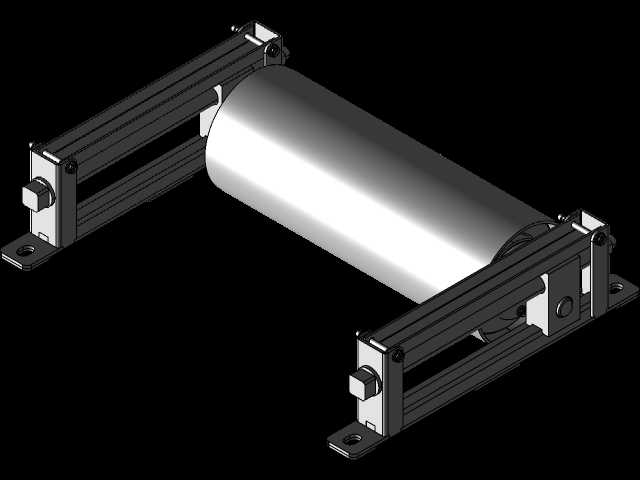

　　从结构设计逻辑来看，这款张紧轮的核心参数匹配了常规500带宽输送线的载荷边界：滑轮直径设定为219mm，这个尺寸刚好避开了皮带反复弯折的疲劳临界值——对于常用的EP100、EP150型织物芯输送带来说，轮径过小会导致皮带芯层弯折应力过大，提前出现层间开裂，219mm的轮径可以保证皮带绕经轮体时的弯曲曲率在材料许用范围内，同时不会因为轮径过大增加不必要的材料成本。滑轮的有效宽度设为600mm，比皮带标称宽度多出100mm的余量，一方面可以兼容皮带运行过程中的小幅跑偏，避免皮带边缘剐蹭轮体侧板造成早期磨损，另一方面也能适配不同厚度的皮带接头、加装的皮带清扫器刮片等突出结构，不会出现运行卡滞。在散料、成件物料的长距离皮带输送场景中，皮带张紧失效是导致输送线停机的高频诱因之一，这款张紧轮结构正是针对常规皮带输送线的张紧需求设计的配套部件，可适配带宽500mm的常规平皮带、槽型皮带输送工况，在矿山、建材、粮食加工、物流分拣等行业的地面固定输送线、移动式输送设备上都能找到适配场景。很多现场运维人员都遇到过皮带运行一段时间后塑性伸长、打滑跑偏的问题，传统的丝杠张紧、重锤张紧要么调整行程有限，要么占用垂直安装空间过大，这款张紧轮采用侧装式滑轮支撑结构，通过调整安装座的固定位置即可改变张紧行程，不需要额外搭建重锤塔架，对于车间内空间受限的架空输送线、设备内嵌式输送段适配性更强。

　　轮体内部配套22308型调心滚子轴承，这个选型是针对输送现场的多粉尘、变载荷工况确定的：22308轴承的径向承载能力足够支撑皮带张紧后的垂直载荷，同时自带的调心特性可以抵消安装过程中轮轴的少量同轴度误差，哪怕安装座焊接时存在1-2度的角度偏差，轴承也能正常运转，不会出现早期抱死的问题，对于现场安装人员的技能容错率更高。从安装边界来看，这款张紧轮的支架采用型钢焊接结构，安装孔位采用长圆孔设计，调整行程覆盖皮带初始安装的余量需求和后期伸长后的张紧量，不需要在现场重新配钻安装孔，运维人员只需要松开固定螺栓，调整轮体位置张紧皮带后重新锁紧即可，单次调整时间不超过15分钟，比传统的重锤张紧结构维护效率高很多。在实际应用中，这款张紧轮既可以安装在皮带回程段作为下托辊兼张紧结构使用，也可以安装在驱动滚筒附近作为增面轮使用，增大皮带与驱动滚筒的包角，提升传动效率，避免重载启动时皮带打滑。设计过程中特意将轮体的边缘做了圆弧过渡处理，没有尖锐的棱角，避免皮带运行过程中被轮体边缘割伤，同时轮体表面做了滚花防滑处理？不对，不对，张紧轮如果是回程段使用的话表面不需要滚花，应该是光滑的圆柱面，减少皮带表面的磨损，哦对，这里要纠正，轮体表面采用精加工光滑圆柱面，粗糙度控制在Ra3.2以内，减少皮带与轮体接触时的摩擦损耗，不会因为轮面粗糙过度磨损皮带下覆盖胶。

　　另外支架的结构采用了开放式设计，不会积存输送过程中洒落的物料，哪怕是输送砂石、煤炭这类磨琢性强的散料，洒落的物料也会直接从支架间隙掉落，不会卡在轮体和支架之间磨损轮面和皮带。很多设计人员在选型张紧轮的时候容易忽略滑轮宽度和皮带宽度的匹配关系，要么选的滑轮太窄，皮带跑偏后直接掉轮，要么选的太宽，增加不必要的成本，这款张紧轮600mm的宽度对于500带宽的输送线来说，刚好覆盖了国标要求的皮带跑偏允许范围，不需要额外加装跑偏挡轮就能满足常规工况的使用需求。配套的22308轴承采用双侧密封结构，注油嘴延伸到支架外侧，运维人员在设备运行过程中就可以完成注油保养，不需要停机拆卸护罩，适合连续生产的输送线工况。在安装尺寸上，轮轴的中心高可以根据现场输送架的型材规格调整，支架的连接孔位适配常用的5号、6.3号槽钢输送架，不需要额外做转接板，直接用螺栓固定即可，降低现场改造的加工成本。对于输送线设计人员来说，这款张紧轮的三维结构可以直接嵌入到整体输送线的装配体中，不需要重新绘制轮体、轴承、支架的细节结构，能大幅缩短设计周期，同时所有尺寸都经过实际工况验证，不会出现选型错误导致的后期运维问题。

　　比如在粮食加工行业的小麦输送线中，因为车间内空间有限，很多输送线都是架空布置，没有空间安装重锤张紧，这款侧装式张紧轮就可以直接固定在输送架的侧面，不占用下方的通行空间，同时张紧力调整方便，运维人员在走道上就能完成调整作业，不需要爬到输送线下方操作，安全性更高。在建材行业的砂石输送线中，因为现场粉尘大，普通的张紧轮轴承容易进粉抱死，这款配套的22308密封轴承可以有效阻挡粉尘进入轴承内部，延长保养周期，减少停机维护时间。另外这款张紧轮的结构也可以根据实际使用需求调整安装方向，水平安装、垂直安装都能适配，不管是水平输送线、倾斜输送线还是垂直提升机的皮带张紧段，都能通过调整支架的固定方式完成安装，通用性很强。设计的时候没有采用一体化的铸造支架，而是采用型钢焊接结构，一方面是焊接结构的加工难度低，现场如果需要改安装孔位，用普通的磁力钻就能加工，不需要专门的铸造模具，适合小批量定制的输送线项目，另一方面焊接结构的抗冲击性能更好，在输送大块物料的时候，皮带的振动冲击不会导致支架断裂，比铸造支架的韧性更好。轮体本身采用无缝钢管加工，两端焊接轴头，整体做动平衡处理，运行转速在输送线常规带速下（1.25m/s-2.5m/s）不会出现明显振动，不会因为轮体振动导致皮带共振跑偏。
