贴片式铝电解电容器三维结构设计

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，贴片型铝电解电容是电源滤波、储能退耦场景里的常用器件，这类器件的三维建模精度，直接影响到后续SMT产线的钢网开孔、器件干涉检查、整机装配公差校核的准确性，很多刚入行的结构工程师在做板级布局时，容易忽略这类表贴电解电容的实际安装高度、焊盘占位边界，导致后期打样出现器件顶壳、焊盘偏移、波峰焊后器件歪斜的问题。

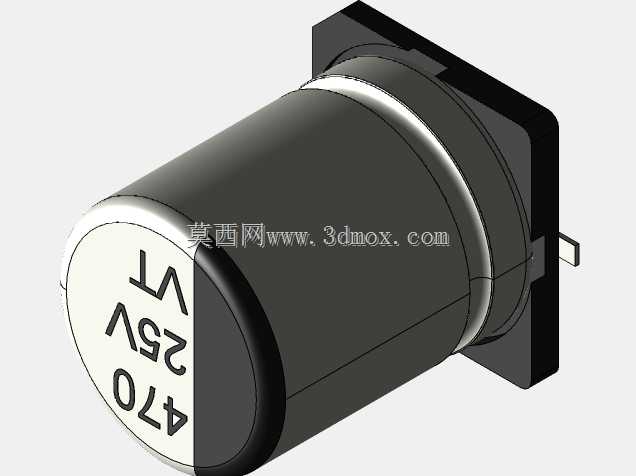

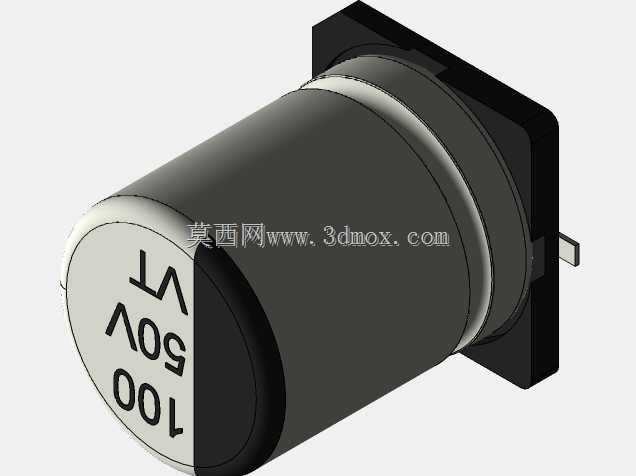

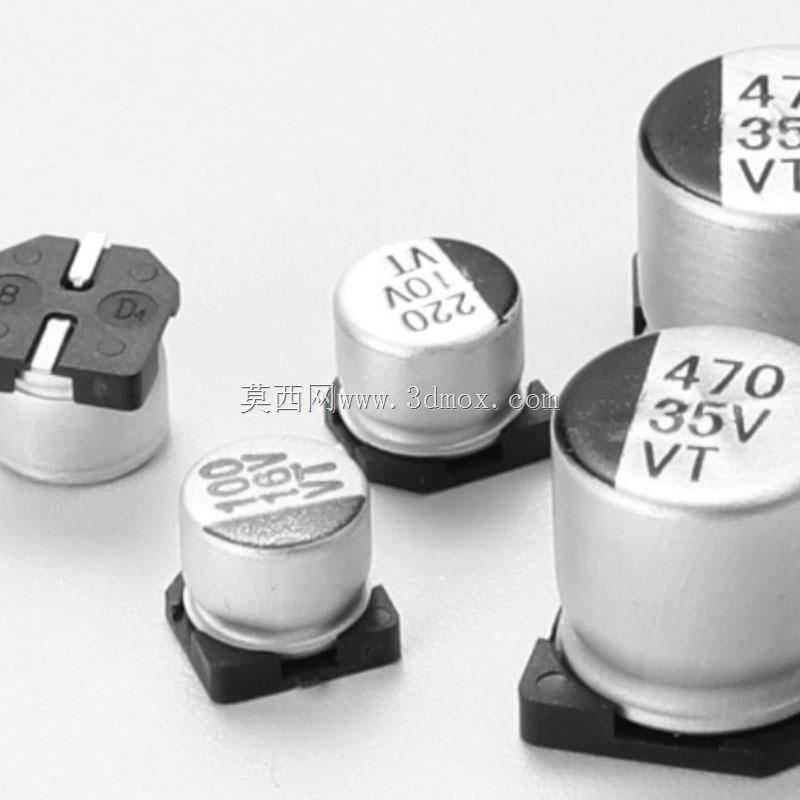

　　本次建模的SMD铝电解电容，覆盖了常规低压电源场景常用的几个容值档位，对应不同耐压等级做了差异化的外形尺寸匹配，整体封装直径与高度的比例按照行业通用的物料规格做了还原，底部的黑色塑封底座是表贴电解电容的核心安装定位结构，建模时特意还原了底座上的定位凸点与焊盘贴合面的微小间隙，这个细节在做热仿真分析时，能更准确模拟器件焊接后的热传导路径，避免把底座当成完全贴合的实体导致仿真结果偏差。电容顶部的铝壳封边结构、极性标识刻印都做了等比例还原，做PCB装配可视化检查时，能直接通过模型识别极性方向，减少生产时的极性贴反风险。

　　从设计思路上来说，这类标准电子元器件的建模不需要做过多的自定义结构改动，核心是要匹配行业通用的物料实物公差，比如铝壳的圆柱度公差、底座的安装脚共面度，都按照实际物料的出厂公差范围做了参数化预留，工程师在调用模型时，可以根据自己选型的具体物料参数，直接调整顶部的参数值来匹配实际料号，不需要重新从零绘制结构。模型的安装边界严格按照SMT工艺的最小安全间距做了参考，器件本体周围的禁布区范围在建模时做了隐性的参考面设置，布局时可以直接参考这个边界来排布周边的阻容、接插件器件，避免出现器件间距过小导致的焊接连锡、维修拆卸空间不足的问题。

　　在实际的设备应用场景里，这类贴片电解电容多用于DC-DC电源回路的输出滤波、端口的ESD防护储能、芯片供电引脚的就近退耦，相比直插式电解电容，它的贴装效率更高，适合大批量的自动化SMT产线加工，对应的三维模型在做整机虚拟装配时，能准确还原器件在PCB上的实际高度，对于结构空间紧凑的便携类设备、车载控制模块来说，高度方向的尺寸校核尤为重要，很多超薄类电子产品的结构设计，就是因为电容这类被动器件的高度尺寸把控不准，导致后期壳体装配出现间隙超差、内部器件挤压的问题。建模时特意区分了铝壳、塑封底座、引脚三个不同的实体部分，在做BOM导出、装配干涉检查时，可以单独对每个部分做属性赋值，不需要后期再拆分模型。引脚的成型角度也按照实际SMT贴装的弯折角度做了还原，焊盘的贴合面与PCB表面的距离符合回流焊的工艺要求，在做焊接工艺仿真时，能准确模拟焊锡的爬升高度，提前预判虚焊、立碑等工艺风险。

　　对于从事板级结构设计、电子设备整机布局的工程师来说，这类标准件的精准模型能大幅减少重复建模的工作量，不需要每次选型后都手动测量物料尺寸绘制模型，直接调用后调整对应参数就能匹配选型物料，同时模型的细节还原度足够支撑从前期布局、工艺仿真到后期装配检查的全流程使用，不会出现模型与实物偏差过大导致的生产问题。
