45度角3.5mm间距弹簧式PCB接线端子

　　在工业控制板卡、小型化电力电子模块、嵌入式设备主板的布线环节里，板载接线端子的选型直接决定了产线装配效率、后期运维便捷度以及板内空间利用率，这款45度出线的弹簧式接线端子，正是针对高密度PCB布线场景开发的板端连接部件。不同于常见的垂直出线、水平出线端子，这款端子采用45度斜向出线设计，在实际装机时，导线从端子斜上方引出，不会与板上相邻的 tall 元件比如电解电容、继电器、功率模块产生空间干涉，尤其适合板内元件布局紧凑、板上垂直空间受限的设备，比如超薄型IO模块、小型PLC扩展板、分布式IO从站设备，能有效降低整机的装配高度，压缩设备外壳的内部空间余量。

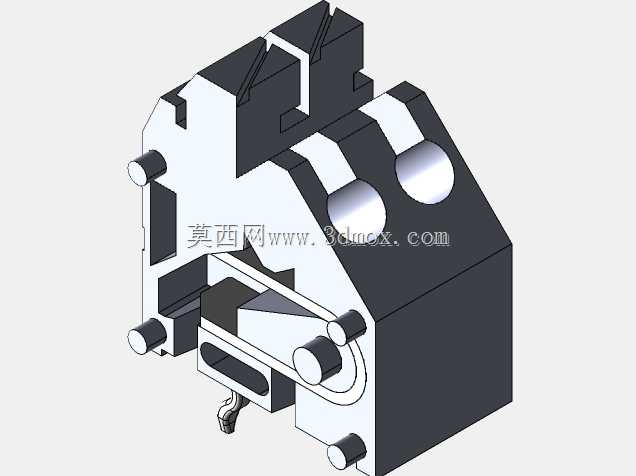

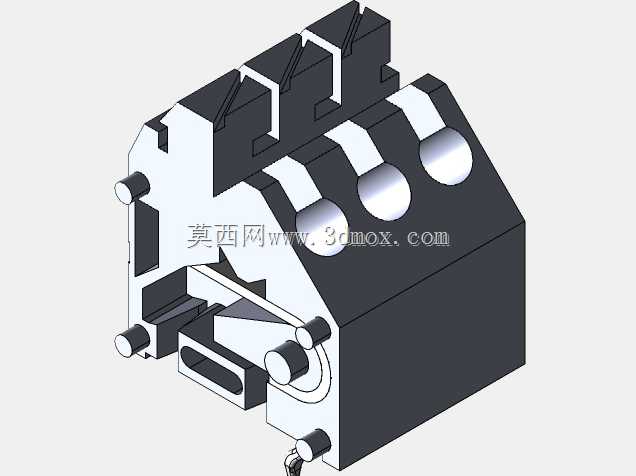

　　从功能特性来看，这款端子采用弹簧式压线结构，区别于传统的螺丝锁紧端子，不需要操作人员使用螺丝刀逐点拧紧紧固件，只需要用工具顶开弹簧压片，插入剥好的导线后松开压片即可完成接线，单根导线的接线时间能缩短60%以上，非常适合大批量产线的装配作业，同时弹簧结构自带防松特性，在设备存在持续振动的工况下，比如机床操作面板、车载控制模块、工业机器人末端执行器的控制板上，不会出现螺丝松动导致的接触不良、信号中断问题，长期通电的接触可靠性远高于普通螺丝端子。端子的接触件采用镀锡铜材质，导电性能优异，接触电阻低，能适配0.2-1.5平方毫米的多股或单股铜导线，满足小功率信号传输以及低压小电流供电的连接需求，额定载流能力可以覆盖常规工业控制信号、传感器供电、小功率负载驱动的使用要求。

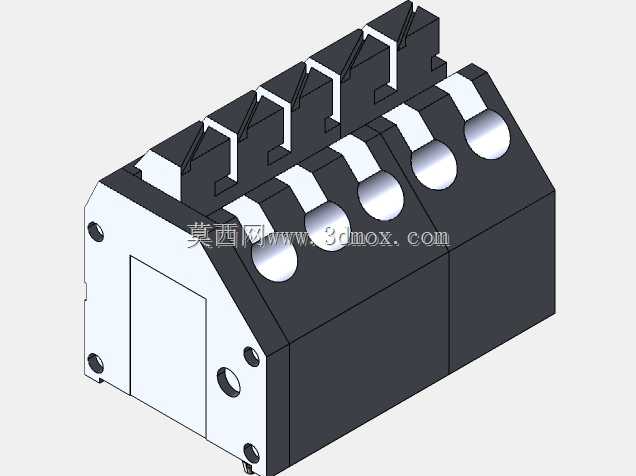

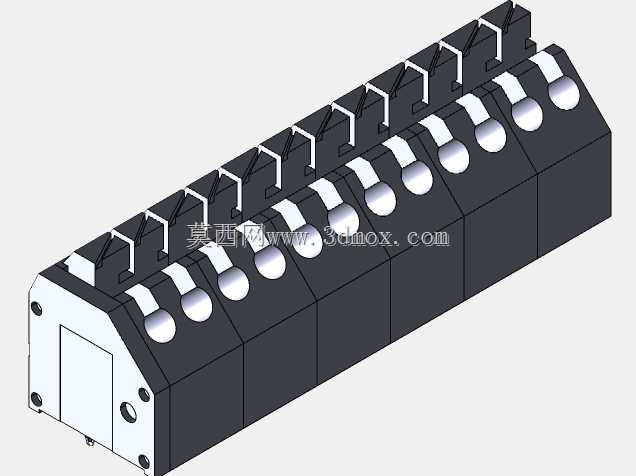

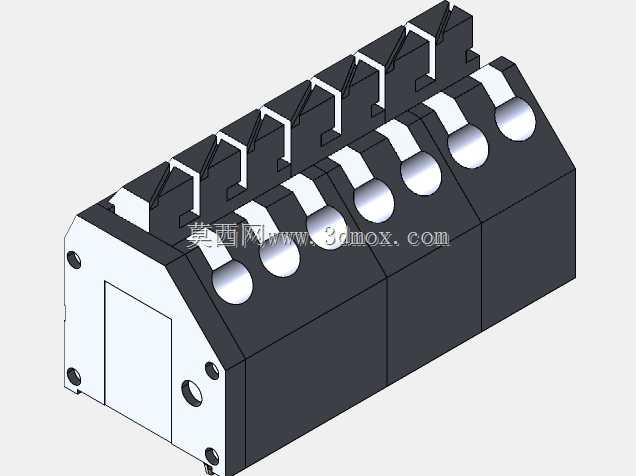

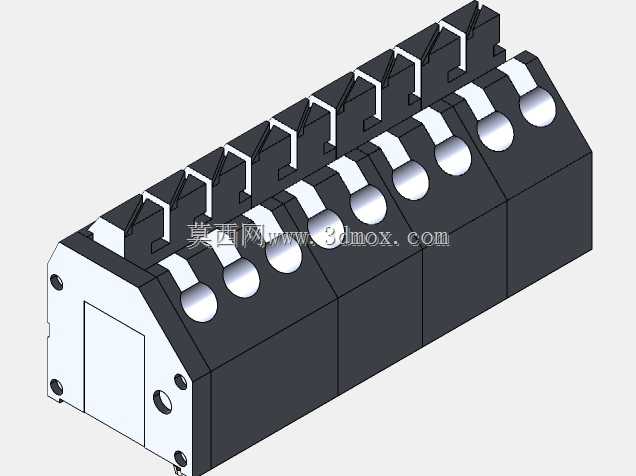

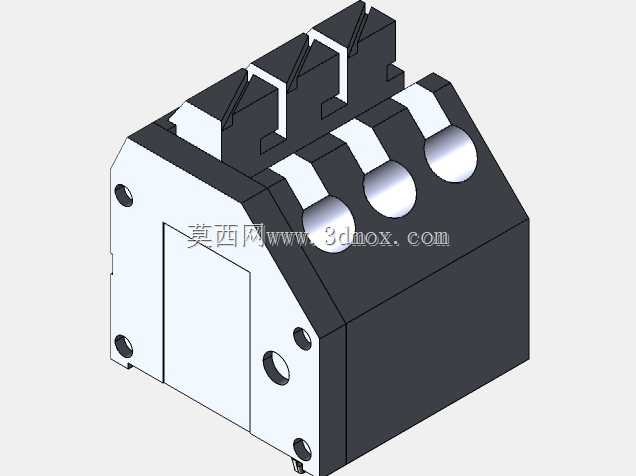

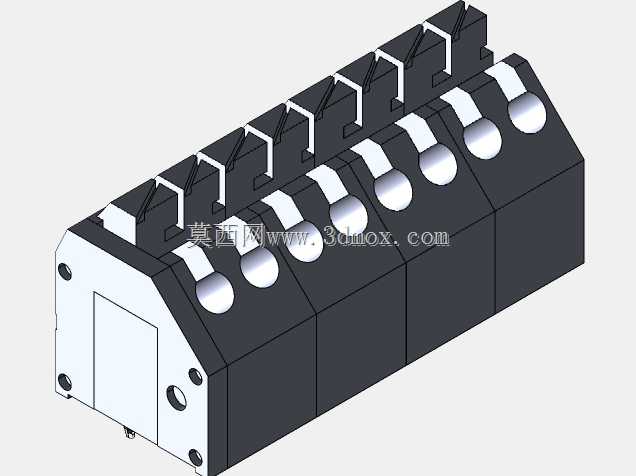

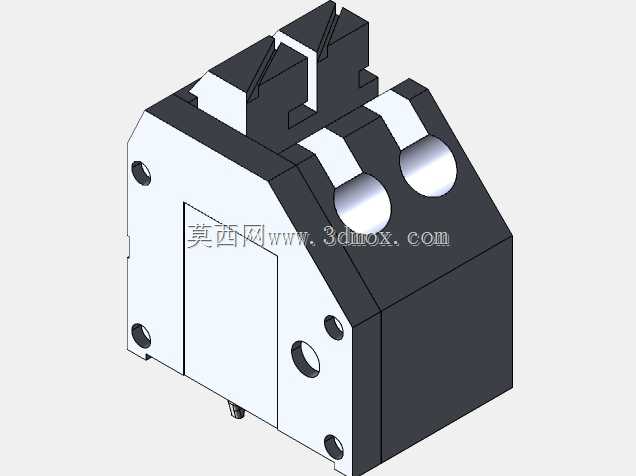

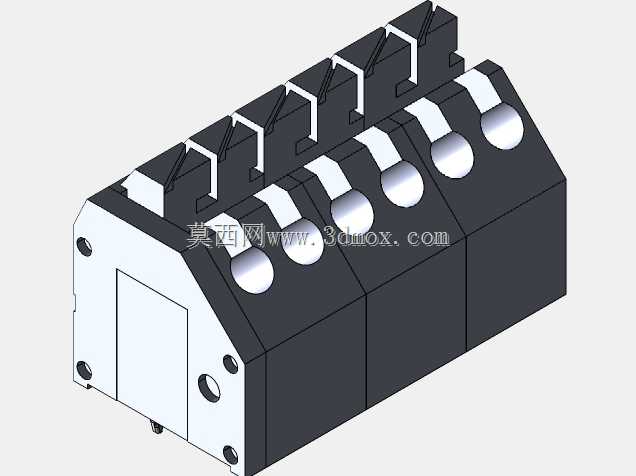

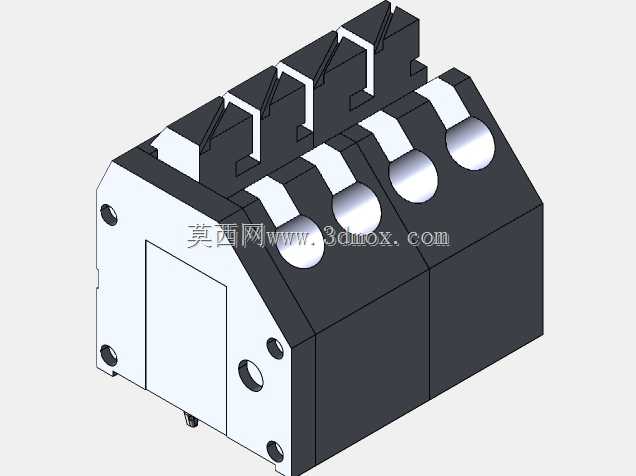

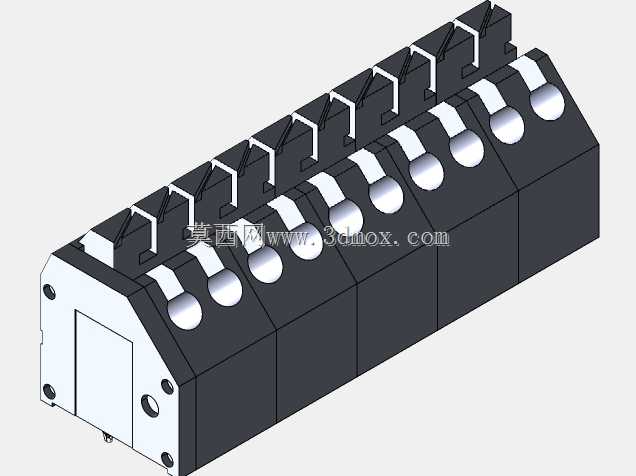

　　设计层面，这款端子采用模块化拼接思路，基础单元为2位、3位两种芯数规格，用户可以根据实际的接线需求，将基础单元沿长度方向拼接组合，最小2位，最大可以拼接至25位，不需要单独开模制作不同芯数的端子本体，大幅降低了生产端的模具成本，也方便选型人员根据项目的实际IO点数灵活搭配，不会出现芯数冗余或者不足的问题。端子的插针采用标准2.54mm排针间距兼容设计？不对，这款端子的针脚间距为3.5mm，刚好匹配PCB上常规的大电流走线间距，插针长度适配1.6mm标准厚度的PCB板，过波峰焊时不会出现插针透锡不足、本体浮高的问题，端子底部带有定位柱，在PCB设计时对应位置预留定位孔，插件时可以快速固定端子位置，避免过炉时端子偏移导致的焊接不良。

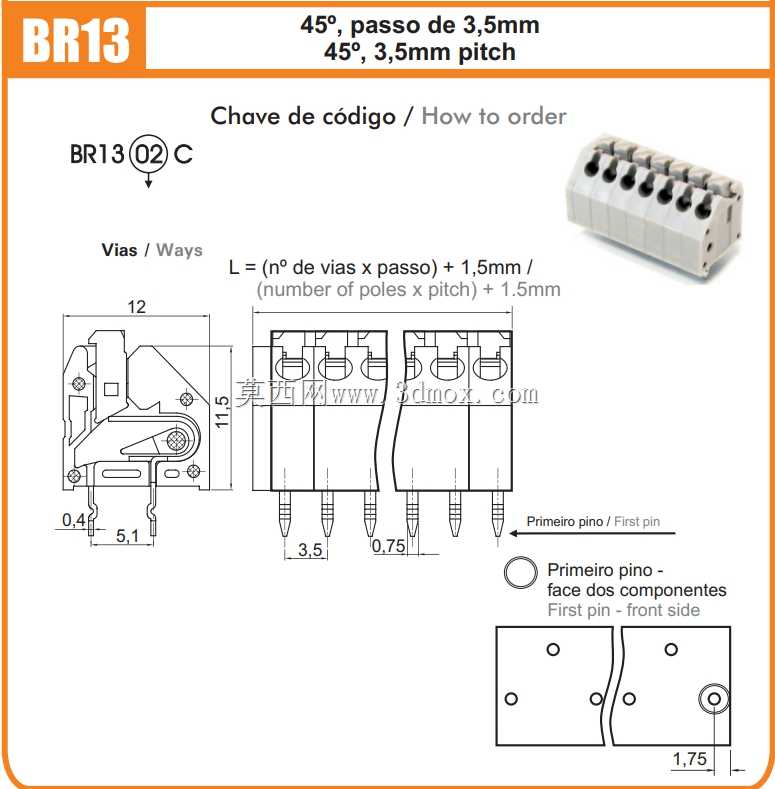

　　外形与安装边界方面，端子本体采用阻燃PA66材质注塑成型，绝缘性能满足UL94-V0阻燃等级，表面无毛刺、合模线平整，不会出现安装时划伤操作人员、导线绝缘皮的问题。端子的整体宽度随拼接芯数变化，单极宽度为3.5mm，本体高度从PCB板面算起仅为12.8mm，45度出线方向的导线弯折半径预留充足，不会出现导线过度弯折导致的线芯断裂问题。PCB设计时需要注意，端子的焊盘尺寸按照0.8mm*2.0mm设计，相邻焊盘之间的走线间距满足3.5mm端子的电气间隙要求，定位孔直径设置为1.2mm，距离端子本体边缘预留0.5mm的装配间隙，避免与周边元件的丝印、焊盘产生干涉。在进行三维建模时，需要准确还原弹簧压片的按压行程、插针的位置度、拼接卡槽的配合尺寸，确保装配干涉检查时能准确模拟实际接线状态，尤其是45度出线方向的空间预留，要模拟不同线径导线弯折后的空间占用，避免结构设计时外壳或者其他部件压到导线，导致绝缘破损。

　　在实际设备选型应用中，这类端子常被用在工业传感器接线端子排、小型变频器的控制信号端子、智能家居控制模块的外接接线端、新能源小型储能设备的信号采样端子上，相比传统的螺丝端子，它的装配效率更高，抗震性能更好，相比插拔式接线端子，它的成本更低，不需要额外配套插头，直接接线即可使用，兼顾了成本与可靠性。建模过程中要注意还原端子本体的细节特征，比如侧面的拼接卡扣、顶部的压片操作标识、插针的倒角特征，这些细节在进行整机装配仿真、生产作业指导书制作时都有实际作用，能让生产端人员快速识别端子的接线方向、操作位置，减少装配错误。
