0805封装5%精度贴片电阻三维结构

　　做消费电子、工业控制板卡三维布局的时候，0805封装的贴片电阻是绕不开的基础元件，很多刚接触结构协同的工程师容易忽略这类小元件的建模精度，总觉得只要焊盘位置对就行，实际上做整机热仿真、板卡堆叠干涉检查、三防漆涂覆路径规划的时候，电阻本体的实际外形尺寸、端电极的厚度公差、甚至本体表面丝印的凸起高度，都会直接影响仿真结果和实际生产的良率。这款5%精度的0805贴片电阻模型，还原了量产通用型厚膜贴片电阻的真实结构，本体采用氧化铝陶瓷基材，两端是三层结构的端电极，从内到外分别是镍铬阻挡层、镀镍层、最外层的镀锡层，建模的时候特意把端电极和陶瓷本体的衔接倒角做了还原，实际量产中这个倒角的弧度会影响焊锡的爬锡高度，做焊盘设计的时候如果忽略这个结构，很容易出现立碑、虚焊的问题。

　　从实际应用场景来看，这类5%精度的0805电阻是目前板卡设计里用量最大的通用电阻，电源回路的限流、信号链路的上下拉、普通RC滤波电路里都能用到，相比更小封装的0402、0603电阻，0805的功率余量更大，常规厚膜工艺下额定功率可以做到1/8W，部分提升功率的版本可以做到1/4W，在工业控制板卡、电源适配器、家电控制板这类对成本敏感、同时对元件抗机械应力有一定要求的场景里，0805电阻的选型占比远高于小封装元件。建模的时候特意参考了JEDEC标准里的0805封装尺寸规范，本体长度控制在2.0mm±0.1mm，宽度1.25mm±0.1mm，本体厚度0.55mm±0.05mm，两端电极的长度各占0.3mm±0.1mm，这个尺寸边界完全匹配主流SMT贴片机的吸嘴拾取公差，做板卡三维装配的时候，不需要额外调整元件的拾取坐标，直接导入就可以匹配PCB封装库的焊盘位置。

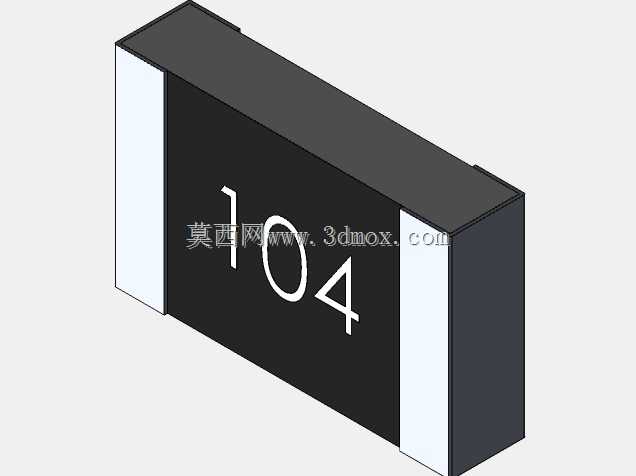

　　很多工程师做板卡建模的时候，习惯用简化的方块代替贴片电阻，这种做法在做初步布局的时候问题不大，但到了详细设计阶段，尤其是做板卡和外壳的间隙检查、导热垫的贴合度计算的时候，简化模型就会出问题——比如电阻端电极的实际厚度比陶瓷本体略高一点，如果用等厚的方块建模，计算出来的板卡和外壳之间的安全间隙就会偏小，实际组装的时候容易出现元件顶壳的问题。这款模型还原了端电极和陶瓷本体的高度差，陶瓷本体的顶面比端电极顶面低0.02mm左右，这个细节是实际量产元件的真实结构，做热仿真的时候，这个高度差会影响元件表面和空气的对流换热系数，也会影响三防漆在元件表面的流平效果。另外模型表面还原了0805的丝印标识，虽然丝印本身的厚度只有几微米，对结构装配没有影响，但做产品可视化渲染、生产作业指导书制作的时候，带丝印的模型辨识度更高，不会出现不同元件混淆的问题。

　　从设计思路上来说，这款模型没有做过度的细节冗余，比如没有还原电阻内部的电阻膜、电极内部的微观结构，因为对于结构设计、板卡布局的从业者来说，这些内部结构不会影响装配和仿真结果，过度建模反而会增加文件的多边形数量，拖慢整个板卡装配体的运行速度。模型的所有倒角、圆角都参考了实际量产元件的光学扫描数据，端电极外侧的圆角半径控制在0.1mm，陶瓷本体的棱边倒角是0.05mm，这些细节既保证了模型和实物的一致性，又不会产生过多的碎面。另外模型的坐标原点设置在元件底面的几何中心，和主流EDA软件导出的元件坐标原点完全一致，导入PCB装配文件的时候不需要重新调整坐标原点，直接对齐焊盘位置就可以完成装配。

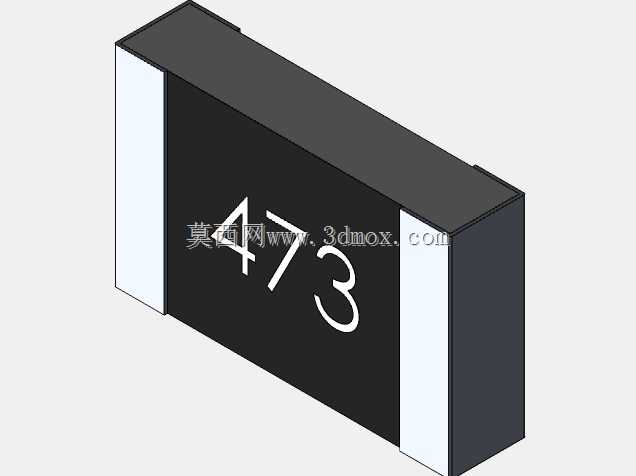

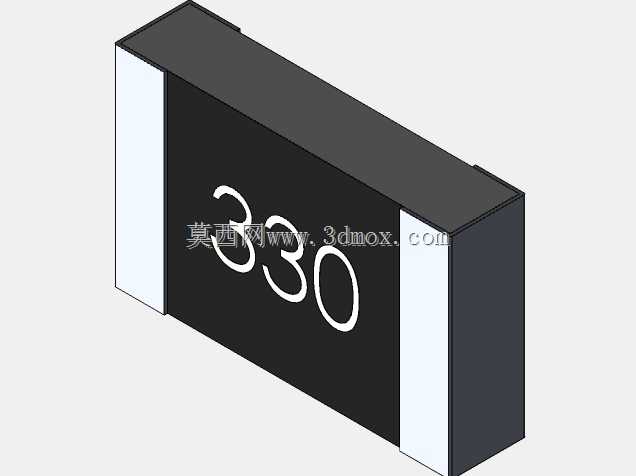

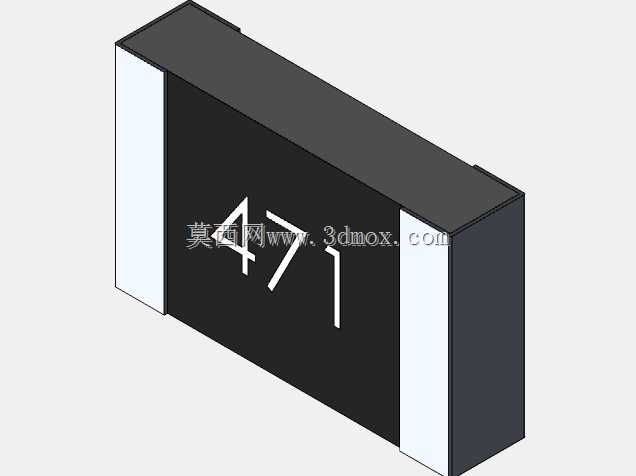

　　实际选型的时候，5%精度的0805电阻一般用在对阻值精度要求不高的回路里，比如电源的限流电阻、LED的分压电阻、IO口的上下拉电阻，这类回路对电阻的阻值偏差容忍度高，5%精度的元件成本比1%精度的低30%左右，是批量生产里的首选。做三维建模的时候，不需要针对不同阻值的0805电阻单独建模，因为同封装同精度等级的电阻外形尺寸完全一致，只需要修改表面丝印的阻值标识就可以覆盖所有同规格元件，这也是这款模型的实用性所在——可以通过修改表面贴图快速适配不同阻值的同封装电阻，不需要重复建模。另外要注意的是，不同厂家生产的0805电阻在厚度上会有细微差别，比如厚膜电阻和薄膜电阻的厚度公差大概在0.05mm左右，做高压板卡设计的时候，还要考虑电阻表面的耐压爬电距离，这时候模型的本体长度和端电极的间距就可以直接用来计算爬电距离是否符合安规要求，不需要再去单独查元件规格书，能节省不少选型核对的时间。
