5mm间距PCB安装螺钉式接线端子

　　在工业控制板卡、小型电源模块、民用电器内部控制板的PCB布线环节，板载接线端子是实现板内电路与外部线缆可靠连接的核心部件，这款5mm间距的螺钉式PCB接线端子，就是针对中小功率信号、电源传输场景设计的板载连接元件。日常做板卡结构设计时，这类端子的选型直接关系到后期产线装配效率、现场接线的可靠性，甚至会影响整板的安规距离合规性，因此建模阶段就需要把所有安装、使用的边界条件考虑周全，避免后期打样出现干涉、接线操作空间不足的问题。

　　从实际使用场景来看，这类端子广泛应用在小型PLC IO扩展板、开关电源输出端、工控传感器转接板、家用小电器主控板上，适配线径0.2-2.5平方毫米的单股或多股铜芯导线，通过顶部的螺钉压紧导线金属端，实现导线与PCB铜箔的稳定电气连接，相比插拔式端子，螺钉压接的抗拉扯能力更强，在有轻微振动的设备工况下，不容易出现接触不良、松脱掉线的问题，适合固定安装后不频繁拆线的接线场景。

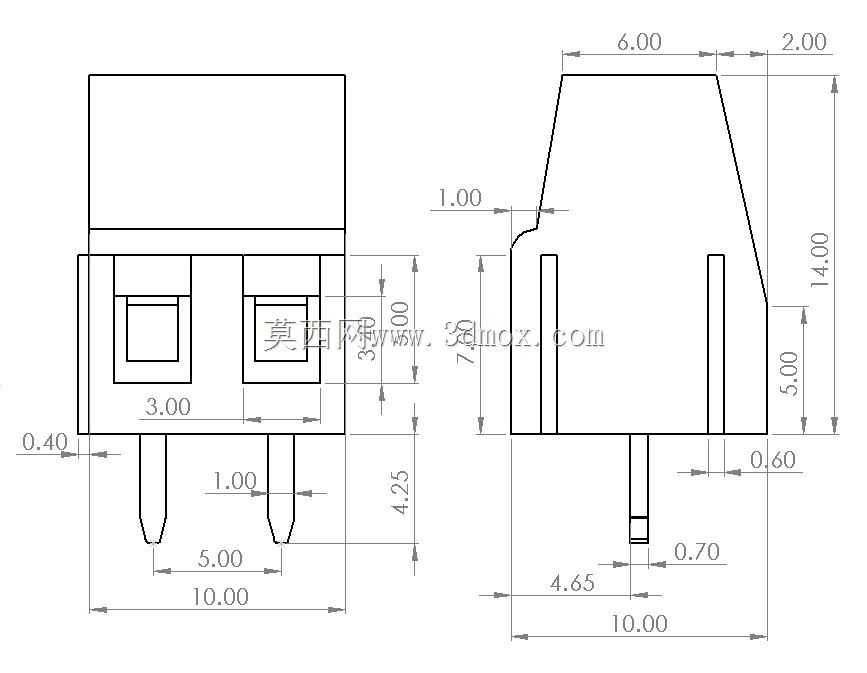

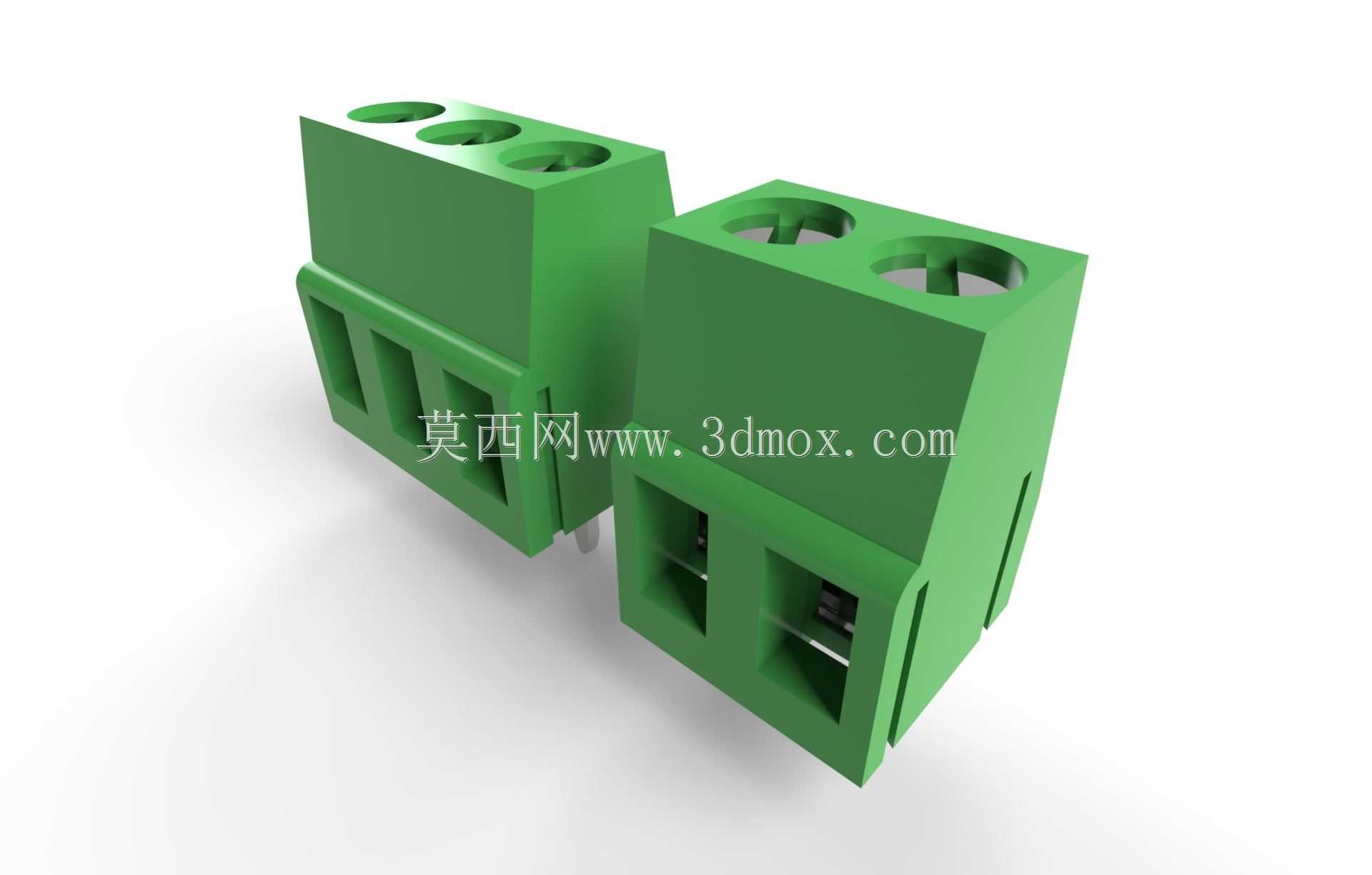

　　设计这款端子的三维模型时，首先要明确安装边界：端子采用直插式焊针设计，焊针间距严格匹配5mm的极距，焊针直径对应标准PCB过孔尺寸，焊针伸出PCB背面的长度控制在1.5-2mm，刚好满足波峰焊或手工焊的吃锡要求，不会因为焊针过长导致背面焊点与其他元件干涉，也不会因为过短造成焊接不牢。端子本体采用PA66工程塑料注塑成型，绝缘性能满足常规低压电气的耐压要求，绿色的本体配色也是行业内螺钉式接线端子的通用配色，方便现场接线人员识别区分强电、弱电回路。

　　从结构细节来看，每个接线位顶部设计有内六角或一字螺钉的锁紧孔，螺钉下方配套有压线铜片，拧紧螺钉时压线片会均匀压在导线金属端，避免螺钉直接顶伤铜丝，同时增大接触面积降低接触电阻。端子底部设计有定位凸台，插入PCB过孔时凸台可以卡在PCB表面，起到焊接前的预固定作用，避免过波峰焊时端子倾斜移位。相邻接线位之间设置有绝缘隔栏，既可以增加极间的爬电距离，满足安规要求，也能防止接线时多余的铜丝散出造成相邻极间短路。

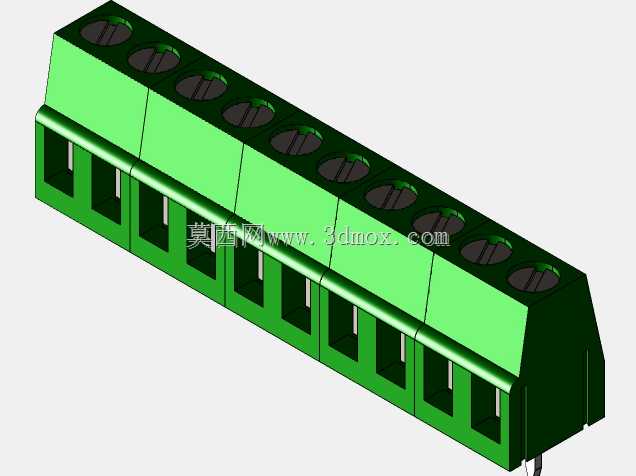

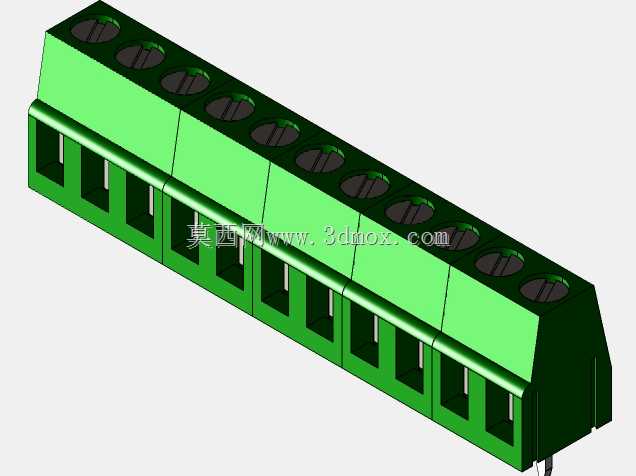

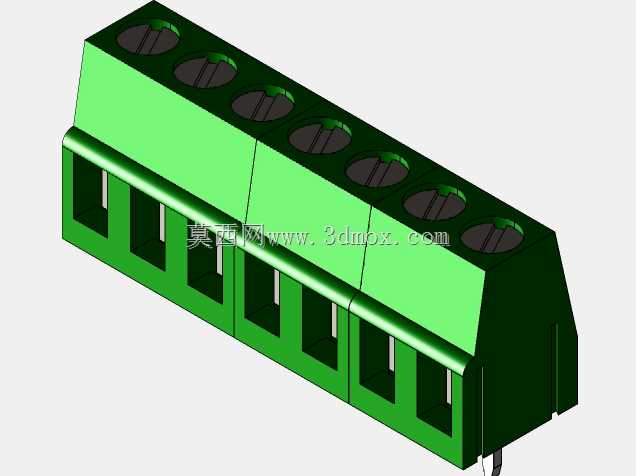

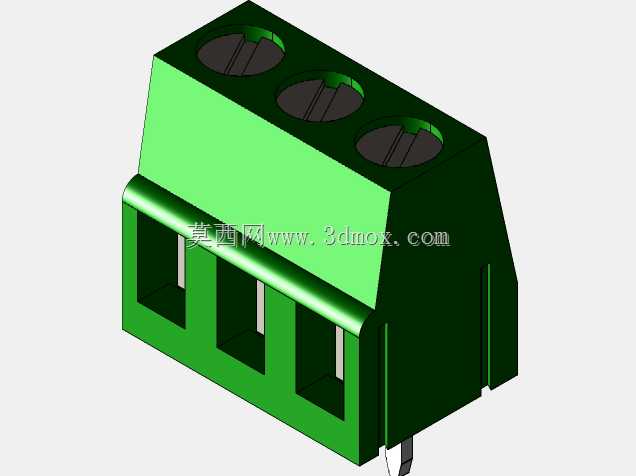

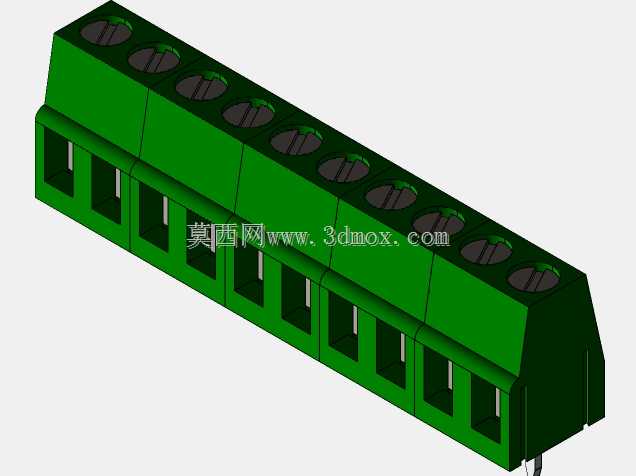

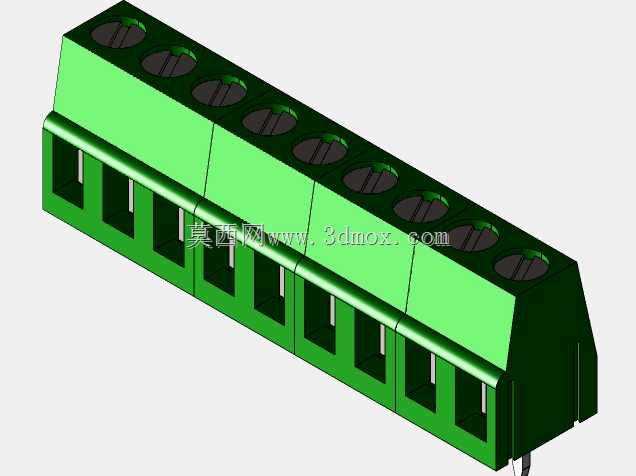

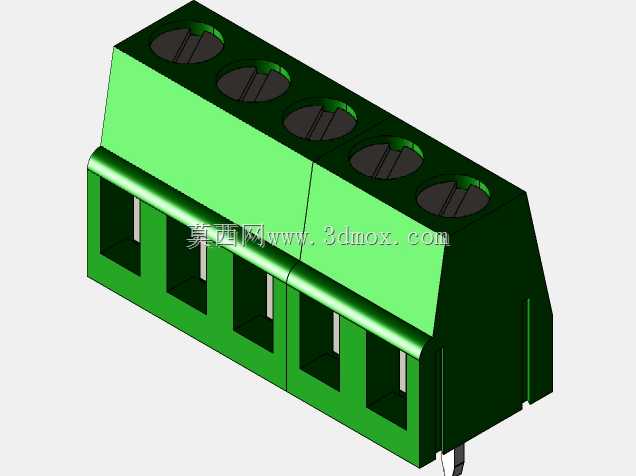

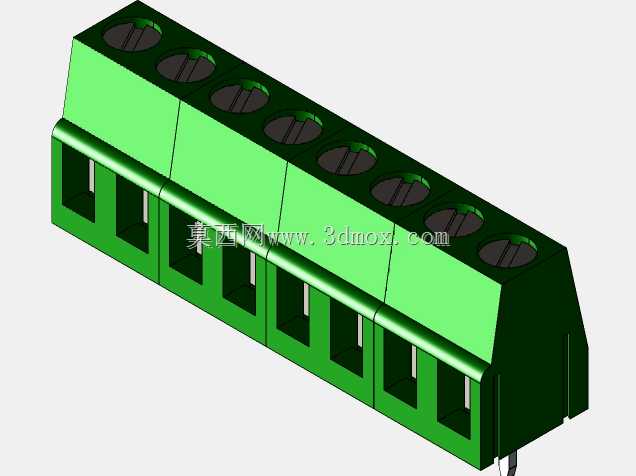

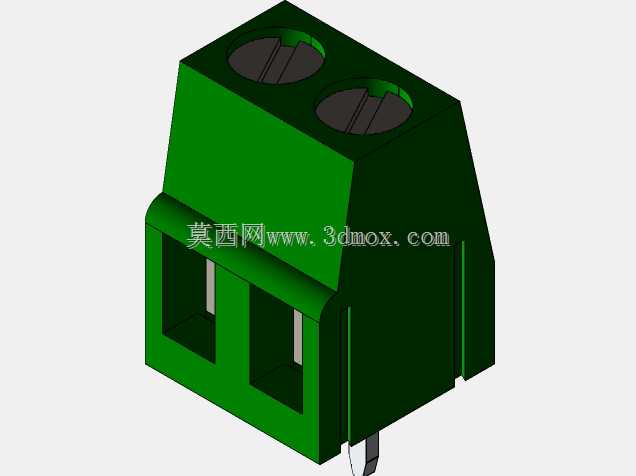

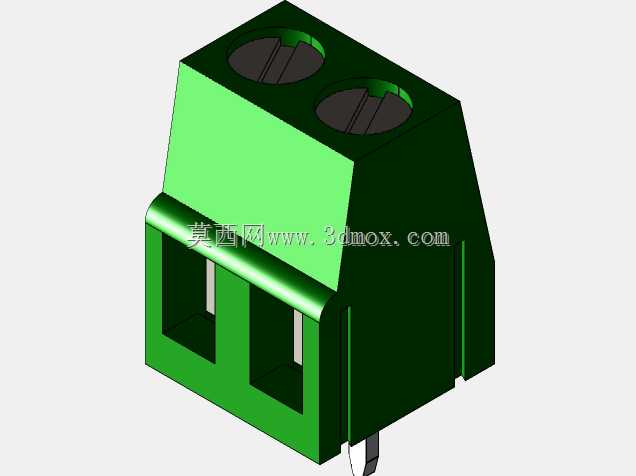

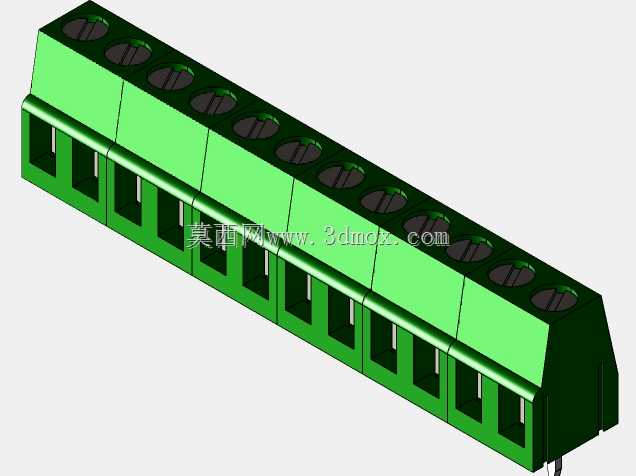

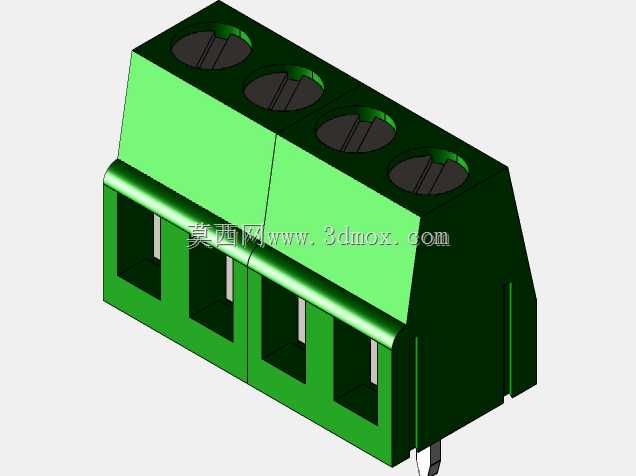

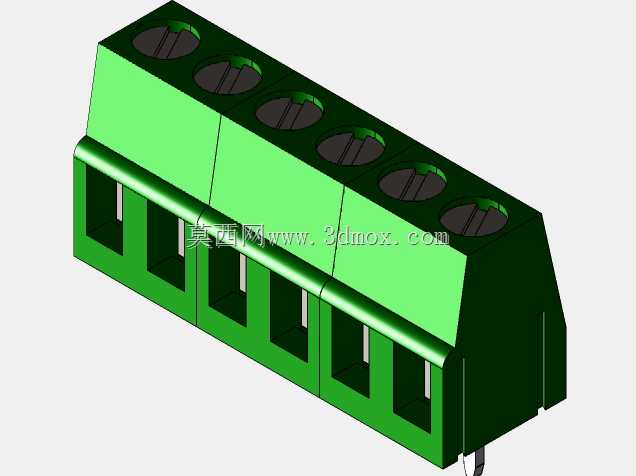

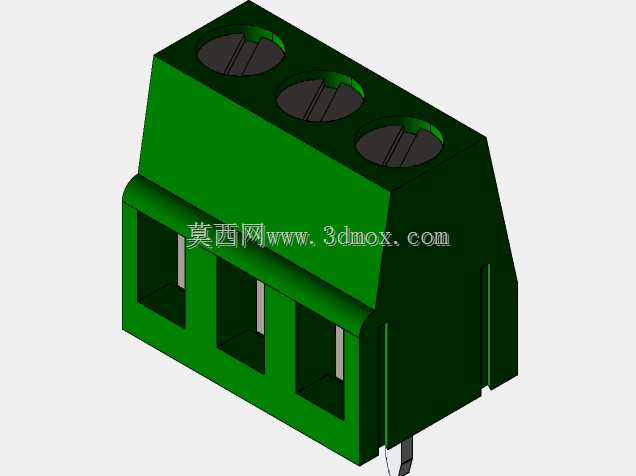

　　建模过程中需要特别注意操作空间的预留：顶部螺钉的锁紧操作需要预留至少3mm的垂直空间，方便螺丝刀垂直插入锁紧，端子前后侧也要预留足够的导线弯曲空间，避免导线弯折后与周边电容、电阻等元件产生干涉。这款两联、三联的组合式端子，可以根据实际需要的极数拼接使用，模型里也还原了端子侧面的拼接卡扣结构，多极拼接后整体结构稳固，不会出现极间错位的问题。另外端子的进线口做了倒角导向设计，导线插入时可以顺利进入压线腔，不需要刻意对准，能提升现场接线的操作效率。

　　在结构校核阶段，需要确认端子安装后与PCB边缘的距离，焊盘的走线宽度要匹配端子的额定载流能力，避免大电流工况下焊盘过热。同时要考虑端子的整体高度，在封闭外壳的设备里，端子顶部不能与外壳内壁产生干涉，预留足够的安全绝缘距离。这类端子的三维模型还原度，直接影响PCB Layout阶段的结构干涉检查准确性，如果模型尺寸偏差过大，很容易出现实际打样后端子顶到外壳、接线空间不足的问题，因此建模时每个尺寸都严格对照实物测绘，确保安装尺寸、外形轮廓与实际零件完全一致，方便结构设计人员直接调用到装配体中做干涉检查，也能为后期的BOM整理、物料选型提供准确的参考依据。
