诺尔尾座轴类机械零件结构设计

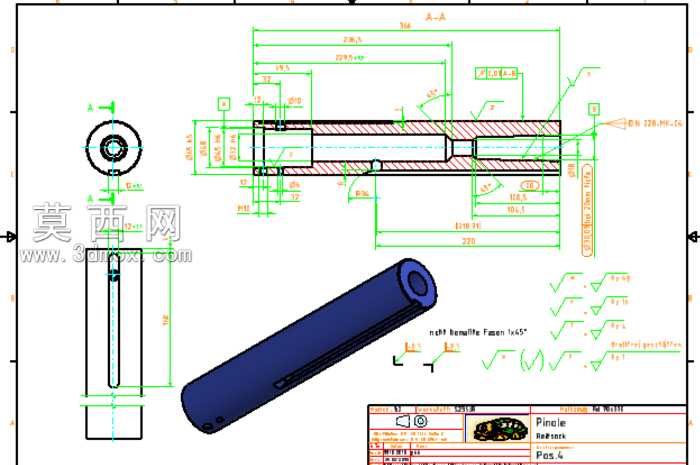

该作品为诺尔尾座配套的轴类核心零件，整体采用长轴类回转体结构设计，建模过程严格遵循机械加工工艺逻辑，先通过草图绘制截面轮廓，再经旋转特征生成主体毛坯结构，后续依次添加键槽、径向孔、内孔阶梯腔等细节特征，所有特征尺寸完全匹配工程图标注的公差要求，保证零件的加工可行性与装配适配性。建模阶段对零件的内外同轴度、端面垂直度、键槽对称度等形位公差做了参数化约束，可直接对接后续的数控加工编程环节。渲染部分采用金属材质模拟45号钢调质后的表面质感，对外圆精加工面、内孔配合面、键槽工作面分别赋予不同的粗糙度表现，清晰区分不同加工工序的表面质量要求，非加工面保留氧化皮质感的哑光金属效果，让模型呈现出接近真实加工成品的视觉状态。结构设计上，该零件外圆设置有定位轴肩用于尾座套筒内的轴向定位，长键槽用于传递周向扭矩，避免零件工作时发生相对转动，内孔采用阶梯式设计，一端为深孔安装顶尖，另一端为螺纹孔用于安装锁紧机构，径向分布的小孔用于润滑油路导通，可在尾座工作时为配合面提供持续润滑，降低磨损速率。设计思路围绕尾座的实际工作场景展开，兼顾零件的结构强度、装配便捷性与维护便利性，所有倒角、退刀槽等工艺结构均按照机械设计标准设置，避免加工过程中出现应力集中、刀具干涉等问题，同时通过参数化建模方式预留了尺寸修改接口，可根据不同型号尾座的参数需求快速调整模型尺寸，大幅提升同系列零件的设计效率。
