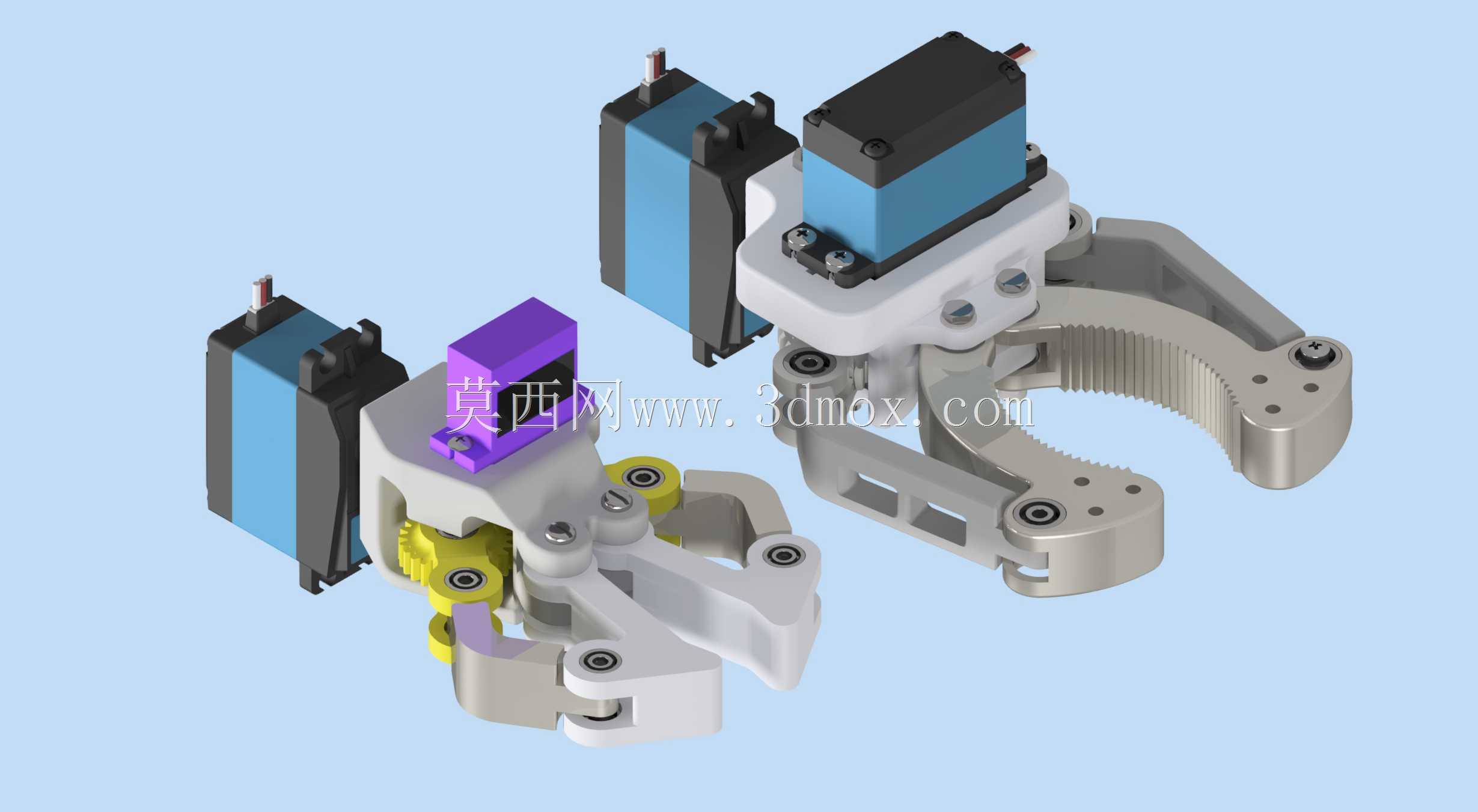

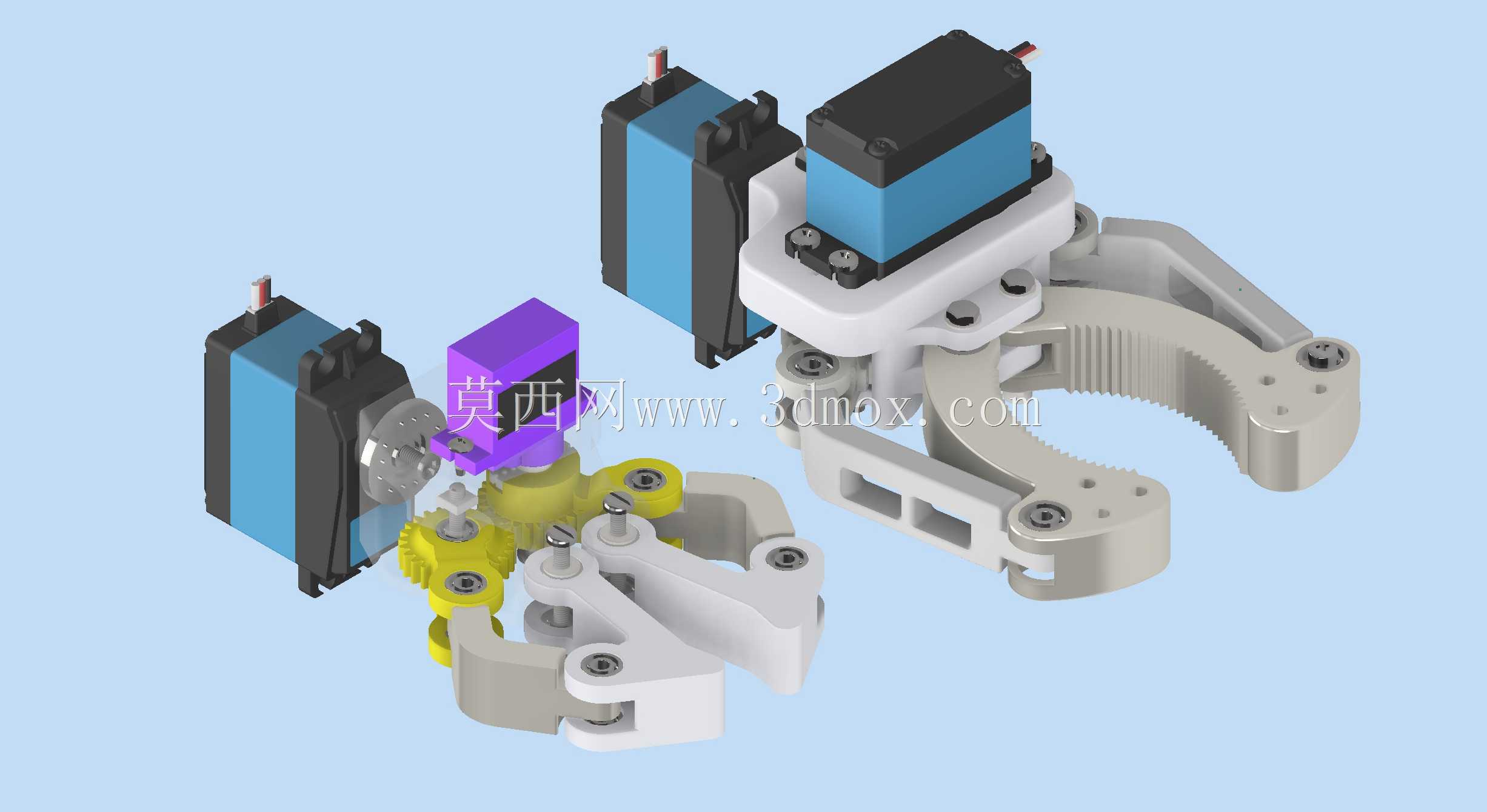

适配3D打印的MG90s铰接式夹持执行器

　　这款铰接式夹持执行器围绕MG90s微型伺服的输出特性做了全链路适配，核心定位是面向桌面级小型自动化作业场景的末端执行部件，可直接搭载在小型SCARA机械臂、桌面教学机械臂、轻载分拣工位的运动轴末端，完成小尺寸工件的夹取、转移、定位动作，适配电子元器件分拣、教学实验平台搭建、小型3D打印工件取件、轻载装配工位上下料这类对夹持力要求不高、但对执行器自重和安装空间有严格限制的场景。

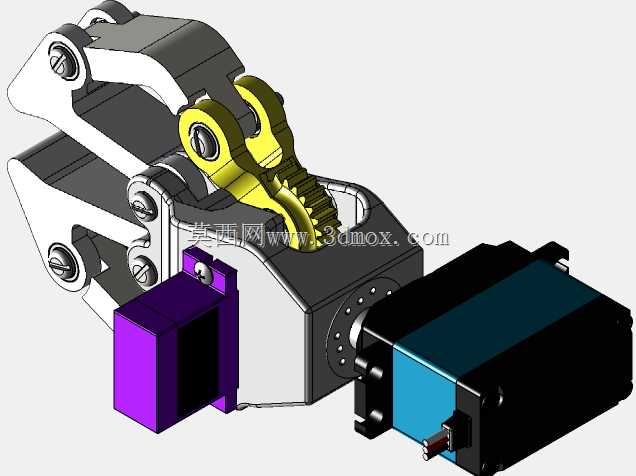

　　从结构设计逻辑来看，整套机构没有采用复杂的齿轮传动方案，而是用对称布置的连杆组来传递伺服的输出扭矩，每处连杆的铰接回转位置都嵌入了微型滚珠轴承，替代了常见的轴孔直接摩擦配合结构，这一设计直接消除了连杆铰接处的回转间隙，同时大幅降低了反复开合过程中的摩擦阻力，让夹爪的开合动作更顺滑，不会出现卡顿或者回程迟滞的问题，也能减少长期使用后的磨损量，提升整套机构的使用寿命。夹爪的夹持面做了弧形齿形结构，这种齿形不是等距排布的尖齿，而是做了圆角过渡的细密齿，既能在夹持圆柱形、不规则外形工件时提供足够的摩擦力，避免工件滑脱，又不会因为齿形过于尖锐在工件表面留下压痕，适配塑料件、3D打印件、小型金属零件等不同材质工件的夹持需求。

　　考虑到3D打印的工艺特性，整套结构的所有零件都做了打印适配优化：所有零件的壁厚都控制在1.5mm以上，避免打印时出现薄壁翘曲、填充不足的问题；所有安装孔都预留了0.2mm的打印公差，不需要二次铰孔就能直接压入轴承或者拧入固定螺丝；没有设计需要支撑才能打印的悬空倒扣结构，零件摆放时可以直接以安装面为基准贴平台打印，大幅降低打印后的支撑去除工作量，也能保证铰接配合面的表面精度，不需要额外打磨就能完成装配。

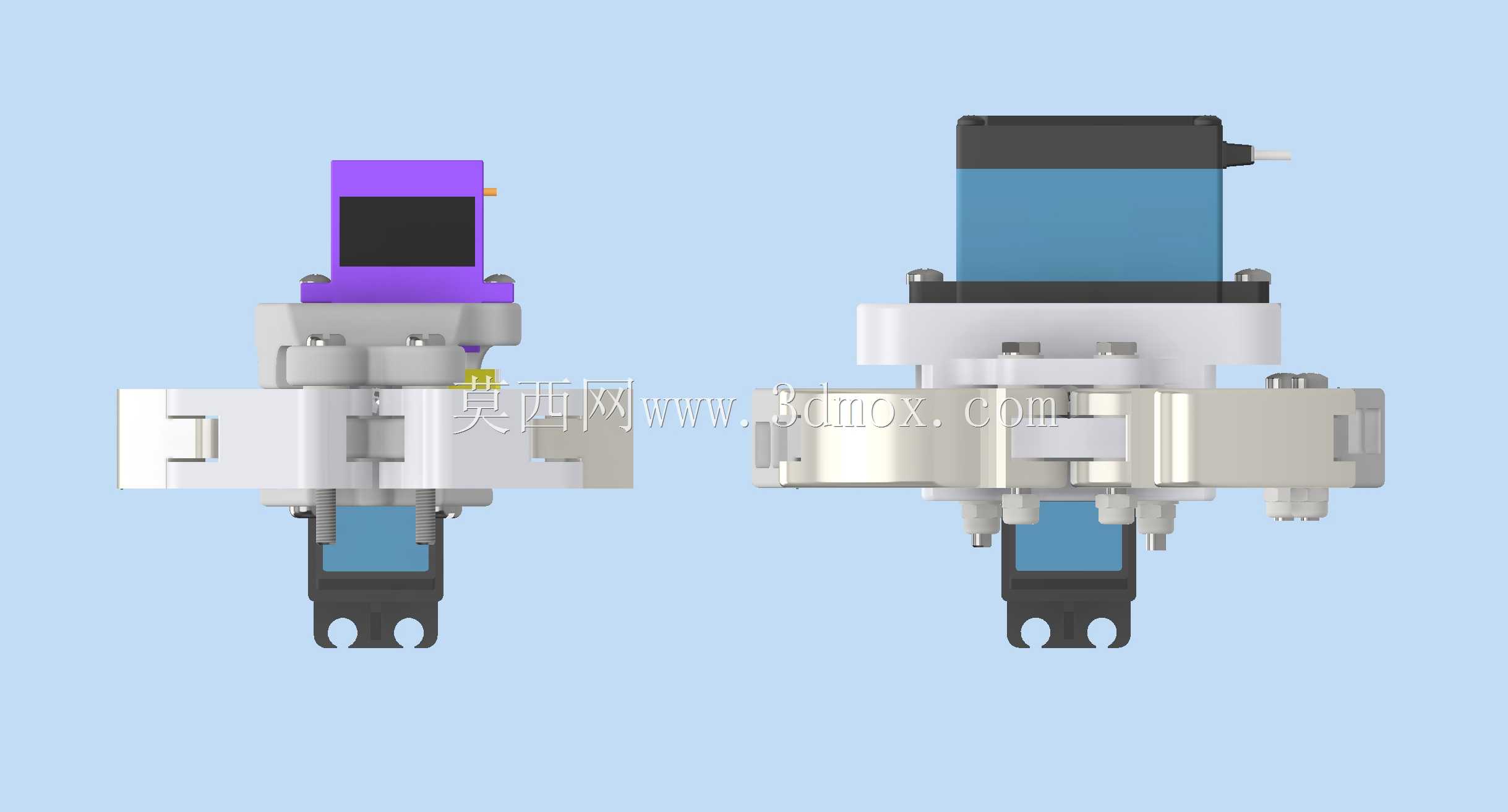

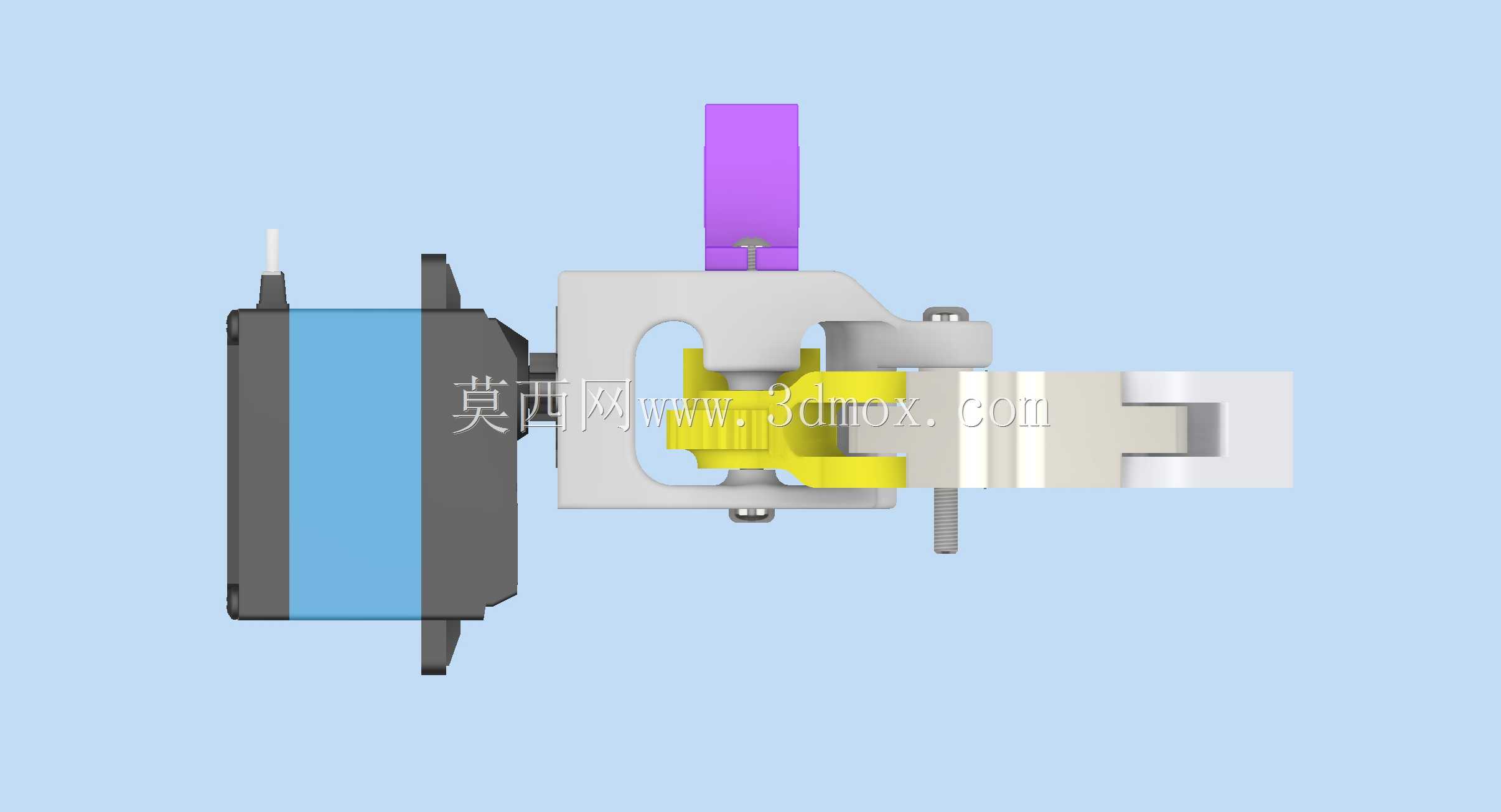

　　安装边界方面，整套夹持器的伺服安装座采用标准化的孔位设计，安装孔距匹配市面上绝大多数小型桌面机械臂的末端安装法兰尺寸，不需要额外做转接板就能直接固定；整体外形轮廓控制在69mm×38mm×40mm的范围内，自重控制在80g以内（不含伺服），不会给搭载的机械臂带来过大的负载负担，适配负载在500g以内的小型运动轴使用。夹持行程覆盖0-40mm的直径范围，单爪的开合角度由伺服的转动角度直接控制，可以通过调整伺服的脉冲参数灵活调整夹持开度，不需要更换零件就能适配不同尺寸的工件。

　　在实际装配逻辑上，整套机构的零件数量控制在20件以内，除了伺服、轴承、标准紧固件之外，其余结构件都可以通过FDM3D打印机制作，装配过程不需要特殊工装，只用普通的十字螺丝刀、尖嘴钳就能完成全部组装，组装完成后只需要给伺服做一次零点校准，就能实现稳定的开合动作。铰接位置的轴承采用过盈压入的方式固定在连杆的安装槽内，不需要额外涂胶或者做卡簧固定，装配效率很高，后期如果出现轴承磨损，也可以直接用尖嘴钳顶出更换，维护成本很低。

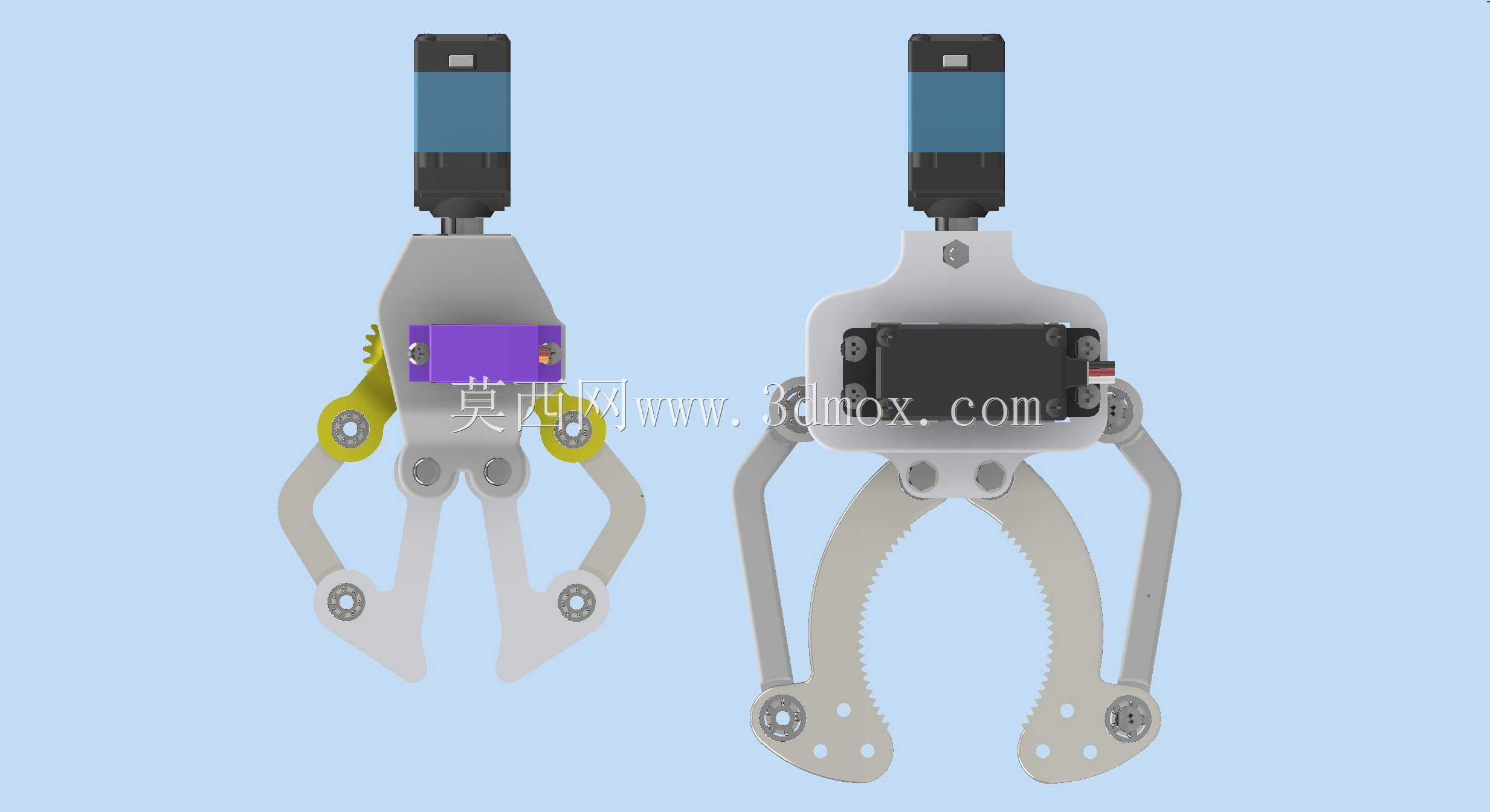

　　不同于市面上常见的一体化夹爪设计，这款夹持器的左右夹爪采用独立的连杆驱动逻辑，两个夹爪的运动轨迹是对称的圆弧路径，夹持工件时可以自动对中，不需要额外增加对中机构就能保证工件被夹持在夹爪的中心位置，这一特性对于需要精准定位的装配、分拣场景非常友好，可以减少视觉定位或者机械定位的补偿工作量，提升工位的作业精度。夹爪的夹持力可以通过调整伺服的输出扭矩参数灵活调整，既可以夹取薄脆的塑料件、纸质工件不会夹坏，也可以通过提升扭矩输出夹持重量在200g以内的金属零件，适配的作业场景非常宽泛。
