树莓派4B卡扣式防护外壳结构设计

　　这款卡扣式树莓派4B外壳，主要面向嵌入式开发、工业控制终端、小型智能硬件部署场景设计，解决裸板在实际使用中易积灰、引脚误触碰、接口受力损坏的常见问题。日常在做小型工控节点部署、桌面级智能网关搭建、教学实验平台组装时，裸板直接放置不仅容易被桌面金属碎屑造成短路，反复插拔USB、网线接口时也会让PCB板产生形变，长期使用会出现焊盘脱落、接口松动的隐患，这款外壳的设计就是针对性覆盖这些使用痛点。

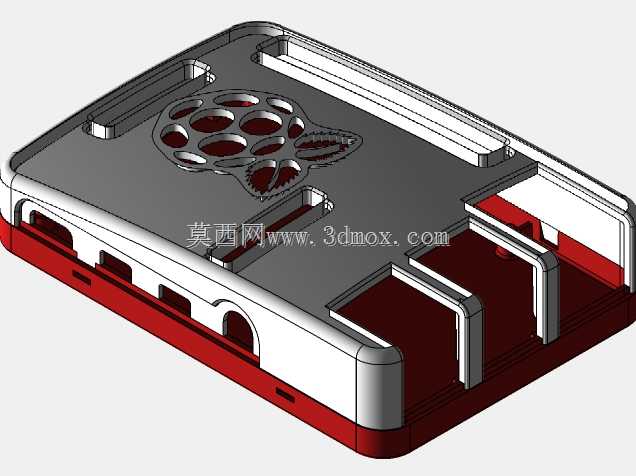

　　从结构设计思路来看，整体采用上下盖分体卡扣结构，没有使用额外螺丝固定，上下盖通过边缘均匀分布的卡扣实现紧配，装配时对准定位槽按压即可完成扣合，拆卸时用薄片撬动边缘卡扣就能打开，日常更换散热片、调整接线时不需要额外工具，比螺丝固定的外壳维护效率高很多。壳体上半部分对应树莓派4B的主控芯片位置做了格栅式散热开孔，开孔的排布避开了板载WiFi、蓝牙天线的净空区域，既保证芯片工作时的热量能自然对流散出，也不会遮挡天线造成无线信号衰减。下半部分的底座边缘做了1.2mm高度的垫高支脚，让壳体底部和安装面之间留出空气流通间隙，避免板底的电源管理芯片热量堆积。

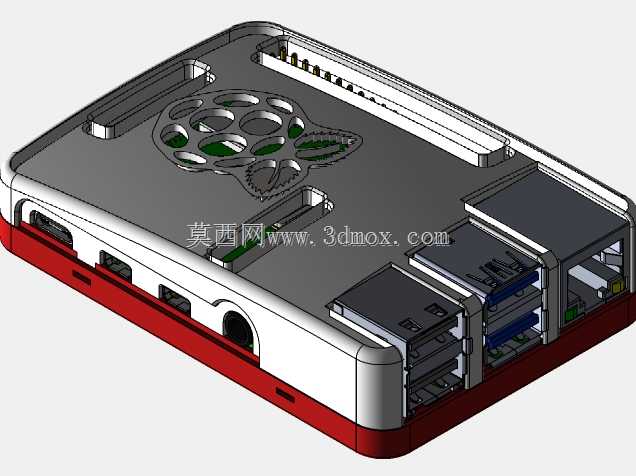

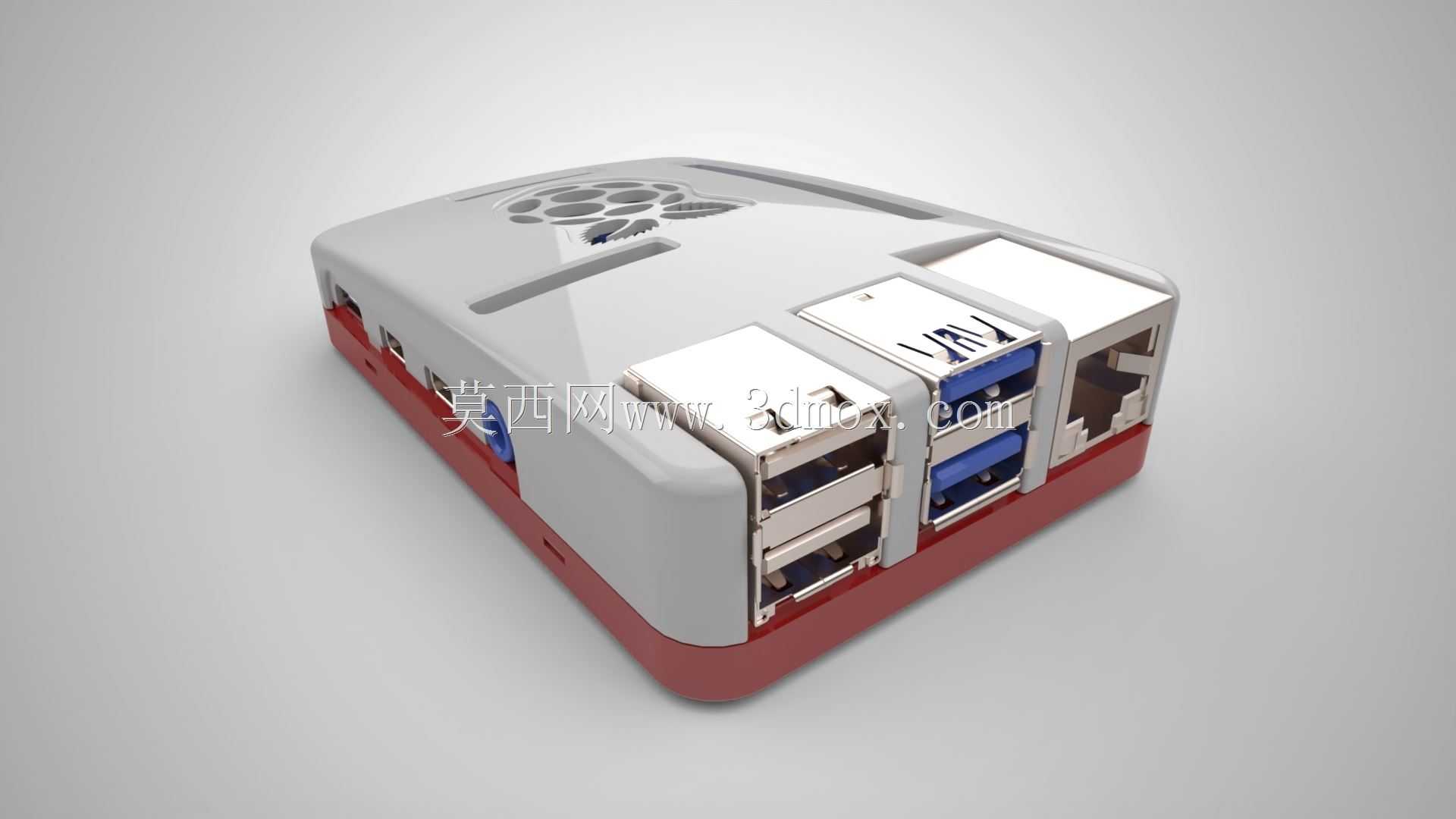

　　接口适配方面，壳体所有开口完全匹配树莓派4B的接口布局：双micro HDMI接口、Type-C供电接口、3.5mm音频接口、两个USB2.0、两个USB3.0接口以及千兆以太网口的位置都做了精准对位，开口边缘做了0.3mm的倒角处理，插拔线材时不会被壳体毛边卡住，接口周围的壳体壁厚控制在1.5mm，既保证接口位置的结构强度，不会因为反复插拔线材导致壳体开裂，也不会出现接口被壳体遮挡导致线材插不到位的问题。壳体侧面还预留了GPIO排针的开口，不需要拆卸外壳就能外接扩展模块，适配各类传感器、继电器扩展板的外接需求，做项目原型验证时不用反复拆装外壳就能完成接线调试。

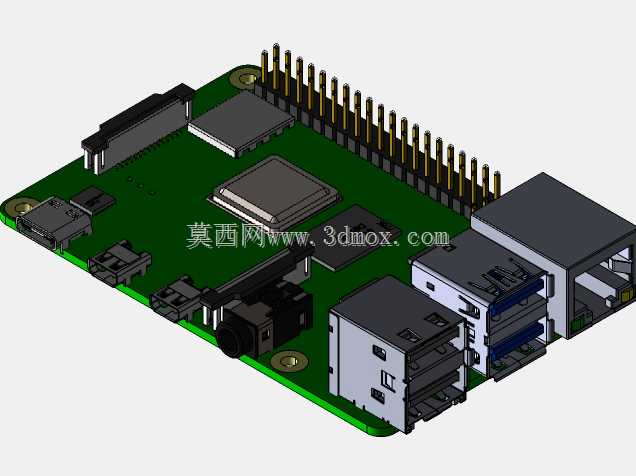

　　安装边界上，壳体整体外形尺寸严格匹配树莓派4B的板型，长宽尺寸比PCB板单边大2mm，整体装配完成后总高度控制在28mm，不会占用过多安装空间，既可以直接放置在桌面使用，也能通过底座预留的两个M3螺丝孔固定在电控板、设备机架的预留安装位上，适配工业场景下的固定安装需求。壳体上下盖的卡扣配合量设计为0.4mm，既保证装配后不会因为日常搬运、轻微震动出现松脱，也不会因为配合量过大导致拆卸时卡扣断裂。内壁对应PCB板的四个固定孔位置做了高度1.8mm的定位柱，PCB板放入后刚好卡在定位柱之间，不会在壳体内出现窜动，避免运输、使用过程中板卡晃动导致接口错位。

　　材质选择上，这类壳体通常采用ABS注塑成型，表面做细晒纹处理，既不容易残留指纹，也有足够的结构韧性，卡扣位置反复拆装100次以上也不会出现断裂失效。壳体上下盖的分模线设置在侧面中间位置，分模面做了错位配合，装配后不会出现明显的合模缝隙，灰尘、飞溅的液体不容易从缝隙进入壳体内部，满足日常桌面使用、轻度工业场景下的防护需求。在实际项目应用中，这类外壳能大幅提升树莓派板卡的使用寿命，减少因为外力、积灰导致的板卡故障，不管是个人DIY项目还是批量部署的小型智能终端，都能提供可靠的板卡防护。
