欧姆龙D2F系列超微型微动开关结构设计

　　在消费电子、小型自动化设备、精密仪器的结构设计环节里，这类超微型微动开关是触发类信号采集的核心基础元件，很多刚入行的结构工程师容易忽略这类小元件的安装边界设计，往往等到样机试装阶段才发现端子干涉、触发行程不匹配的问题，反而拖慢整体项目进度。这类开关的核心应用场景覆盖极广，从游戏鼠标的左右按键触发，到小型气动执行机构的到位检测，再到3D打印机的限位触发、智能家居面板的按键反馈，甚至是小型手持电动工具的启停控制，都能见到同结构类型开关的身影，本质上都是依靠内部弹片的瞬动结构，实现小行程下的电路通断切换，给控制系统传递到位、触发的开关量信号。

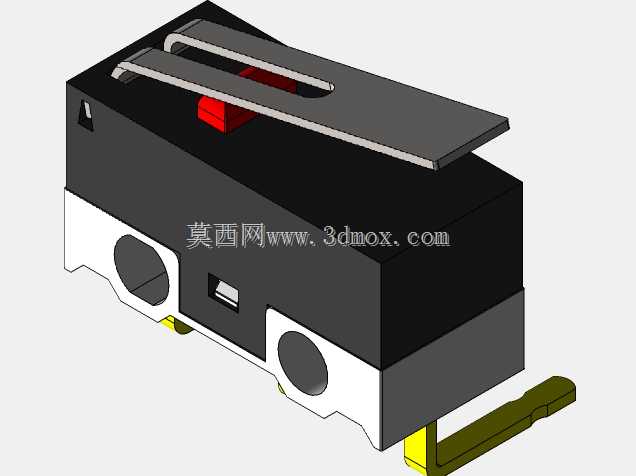

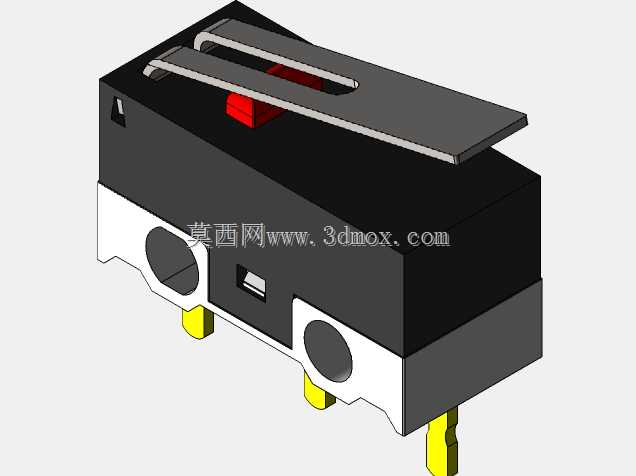

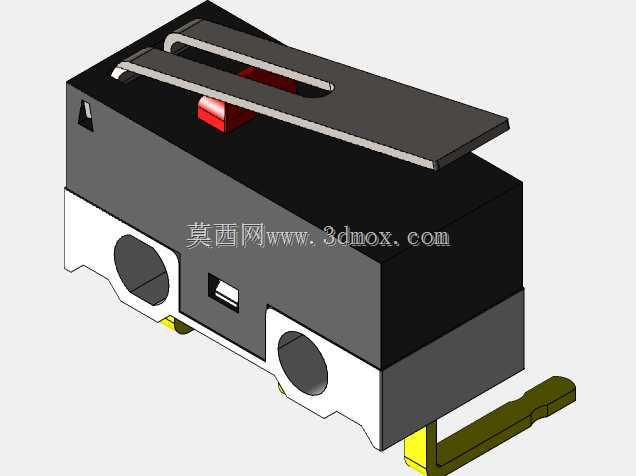

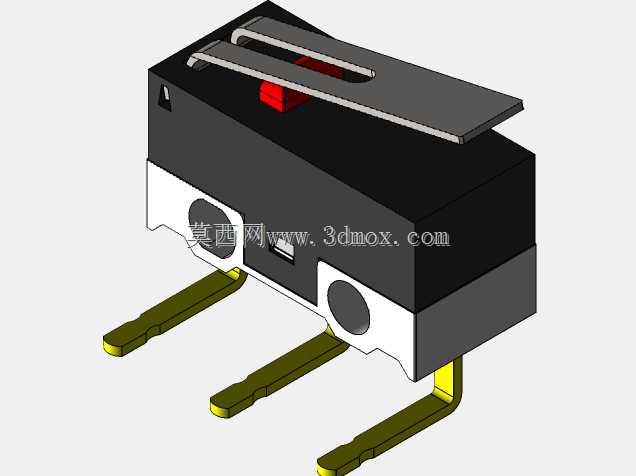

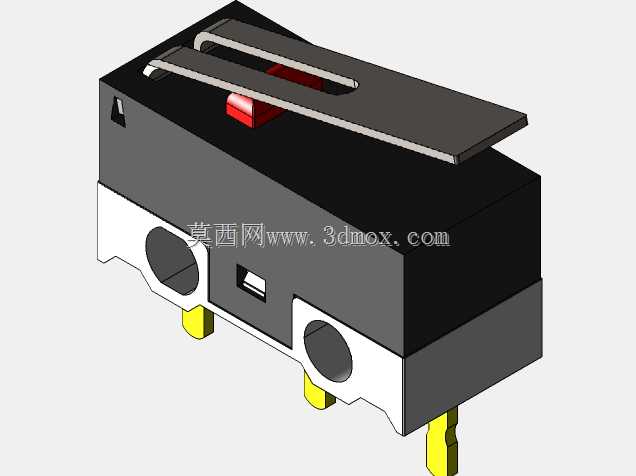

　　从功能特性上看，该系列开关属于超微型基本型开关，覆盖了柱塞式、铰链杠杆式等多种触发端结构，能够适配不同的触发接触角度与按压行程需求，不需要额外设计复杂的触发传动结构，直接通过设备上的运动部件触碰开关触发端即可完成信号输出。开关的触点部分采用镀金或银合金材质，能够保证小电流信号下的导通稳定性，避免长期使用后接触电阻过大导致的信号误判，同时瞬动结构的设计让开关的通断动作不会随着按压速度变化出现延迟，哪怕是极快的触发动作，也能保证电路可靠切换，不会出现拉弧、接触不良的问题。

　　设计这类开关的三维模型时，首先要优先保证安装孔位、端子位置的尺寸精度，毕竟这类元件属于标准外购件，模型的尺寸准确度直接决定了PCB板Layout、结构件安装槽的设计合理性。开关本体采用上下卡扣式的壳体结构，上部为触发机构与动触点安装位，下部为静触点与引出端子固定位，壳体侧面设计有两个贯通的安装定位孔，用于通过螺丝或者卡接结构将开关固定在安装基座上，建模时需要严格还原安装孔的中心距、孔位直径以及孔与壳体边缘的距离，避免实际装配时出现孔位错位无法固定的问题。

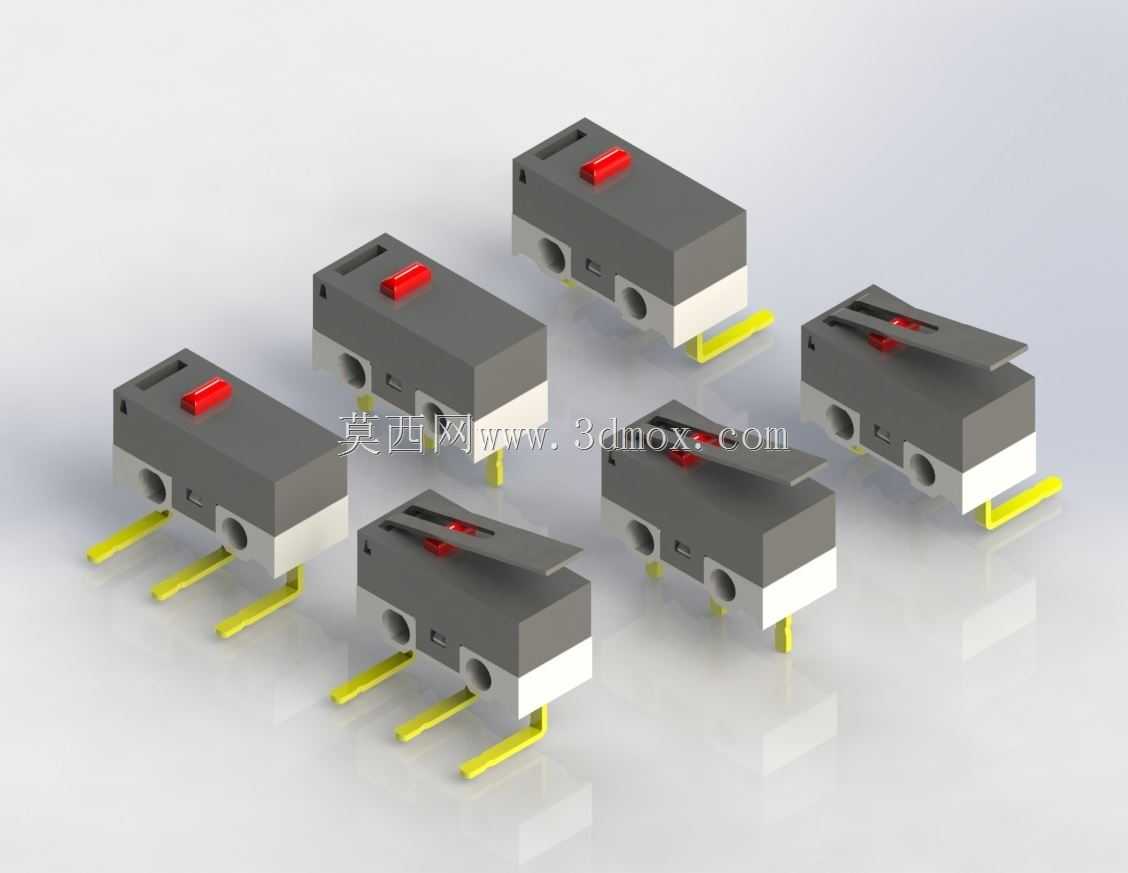

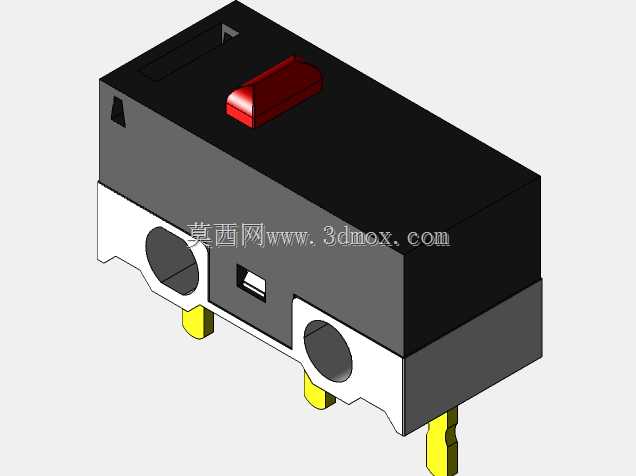

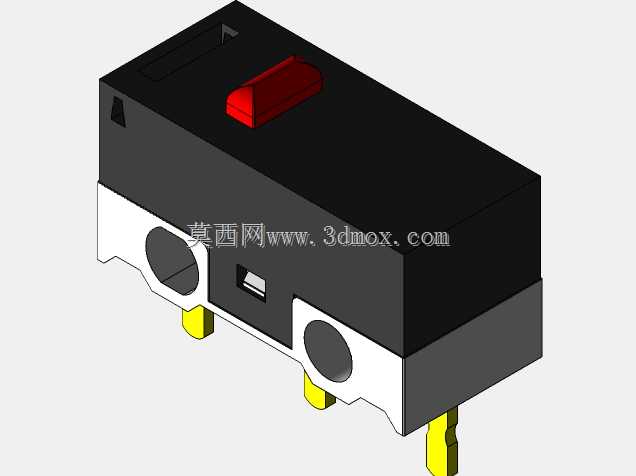

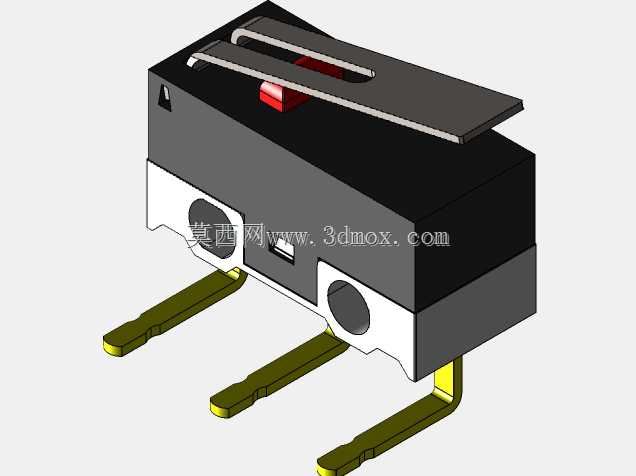

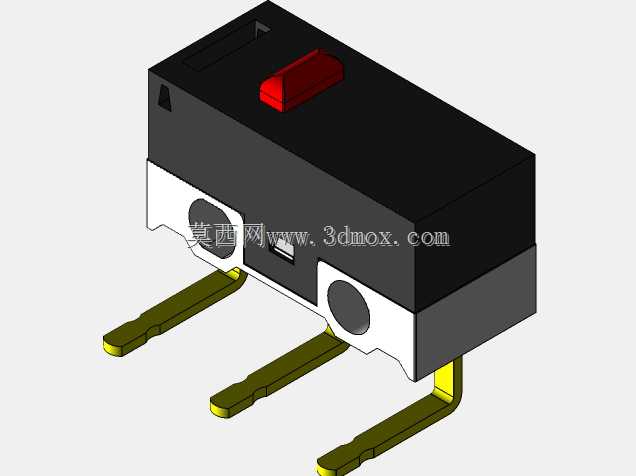

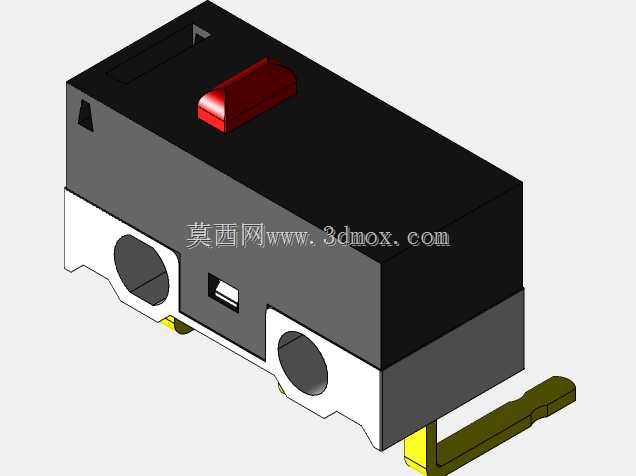

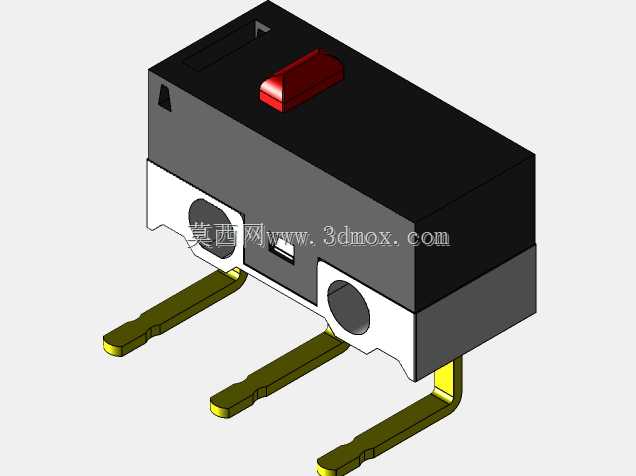

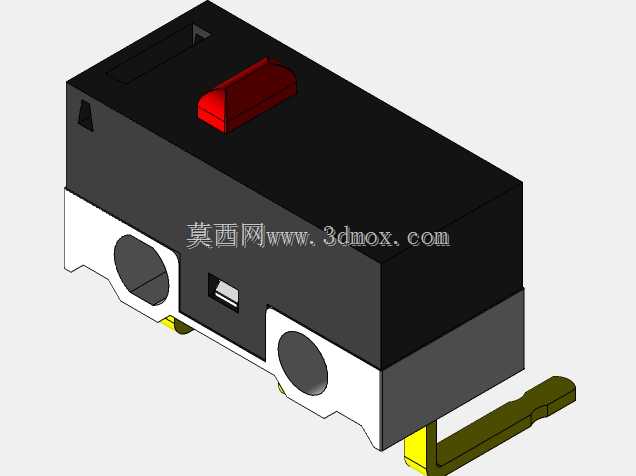

　　端子部分一共设计了三种出线形式，分别是直端子、直角弯端子以及左旋弯端子，能够适配不同的安装空间需求：直端子适合PCB板垂直安装的场景，开关本体贴在PCB板边缘，端子直接插入PCB过孔焊接；直角弯端子适合开关本体平行于PCB板安装的场景，端子弯折90度后插入PCB焊接，能够大幅降低整体安装高度；左旋弯端子则是针对空间受限的异形安装位设计，端子向左侧弯折，避开周边的结构件或者其他电子元件，建模时需要准确还原不同端子的弯折角度、端子长度以及端子之间的间距，同时要预留出焊接后的焊盘空间，避免端子和周边走线出现安全距离不足的问题。

　　外形尺寸上，该系列开关本体长度不足10mm，宽度、高度均在5mm左右，属于极小尺寸的触发元件，设计安装槽时需要在开关本体周边预留0.1-0.2mm的装配间隙，避免注塑件或者钣金件的加工公差导致开关卡滞无法装入，同时要注意触发端的活动空间预留，不管是柱塞式还是杠杆式触发端，都要保证全行程活动范围内没有结构遮挡，否则会出现开关按不到位、无法触发或者长期被按压导致内部弹片疲劳失效的问题。触发行程的设计上，这类开关的自由位置到动作位置的行程通常在0.5mm以内，差程在0.1mm以内，设计触发压块的时候要保证压块的按压位置正对开关触发端的中心，避免偏载导致开关触发力变大、寿命降低，同时要控制压块的过压行程在0.2-0.3mm之间，既保证开关可靠触发，又不会因为过压过大损坏内部的弹片结构。

　　在不同的应用场景下，选型时需要注意触发力的匹配，比如消费电子类的按键场景需要选择触发力较小的规格，保证按压手感轻柔，而工业设备的到位检测场景则需要选择触发力稍大的规格，避免设备运行过程中的振动导致开关误触发。建模时还原不同触发端的结构差异，能够帮助结构工程师在选型阶段就直观判断开关和周边结构的匹配度，提前规避干涉问题，减少后续样机修改的次数。另外开关的底部和安装面之间要保证贴合平整，如果安装面存在倾斜或者凸起，会导致开关安装后受力不均，长期使用后壳体出现形变，影响内部触点的接触可靠性，这也是很多新手设计时容易忽略的细节，往往只关注孔位对不对，没考虑安装面的平面度要求。
