机床伸缩式风琴导轨防护结构

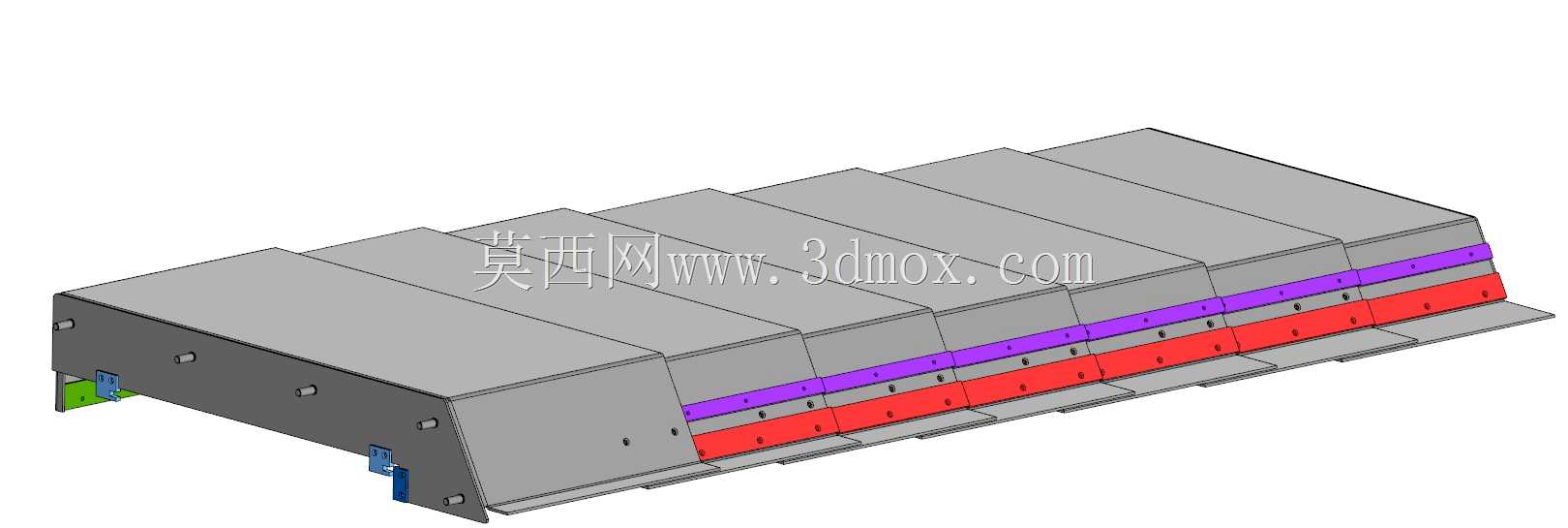

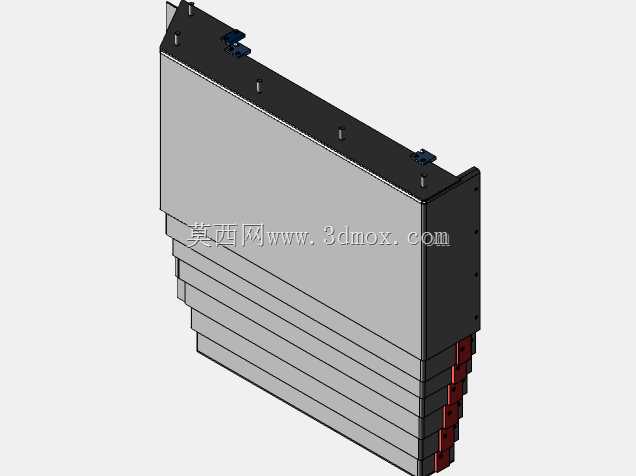

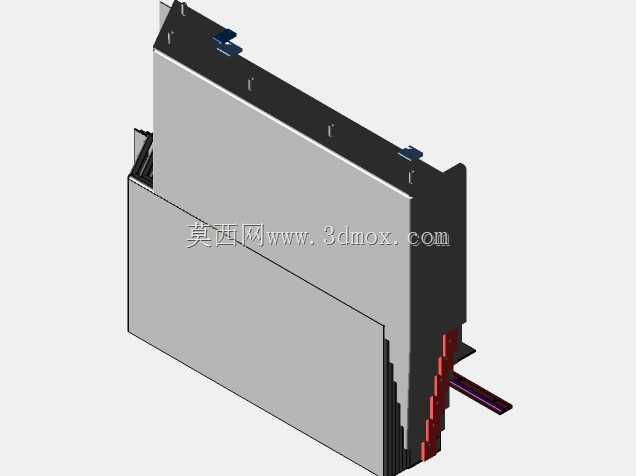

　　这款防护结构是针对机床运动导轨外露风险设计的配套防护组件，核心作用是在机床轴系高速往复运动过程中，隔绝加工区域产生的切屑、切削液、粉尘等杂质进入导轨副与传动丝杠区域，避免杂质研磨导轨面、堵塞丝杠滚道，从源头降低运动副磨损速率，延长核心传动部件的服役周期。从结构设计逻辑来看，该防护采用层叠式风琴褶皱构型，每一片折页都采用刚性支撑板夹装柔性防护层的复合结构，相邻折页通过嵌套式搭接结构实现伸缩联动，当机床轴系做进给运动时，防护结构可以随运动部件同步伸缩，完全覆盖导轨外露的行程区间，不会出现防护空区。结构侧边设置有嵌入式安装卡扣与固定孔位，安装时不需要对原有机床导轨结构做二次改造，

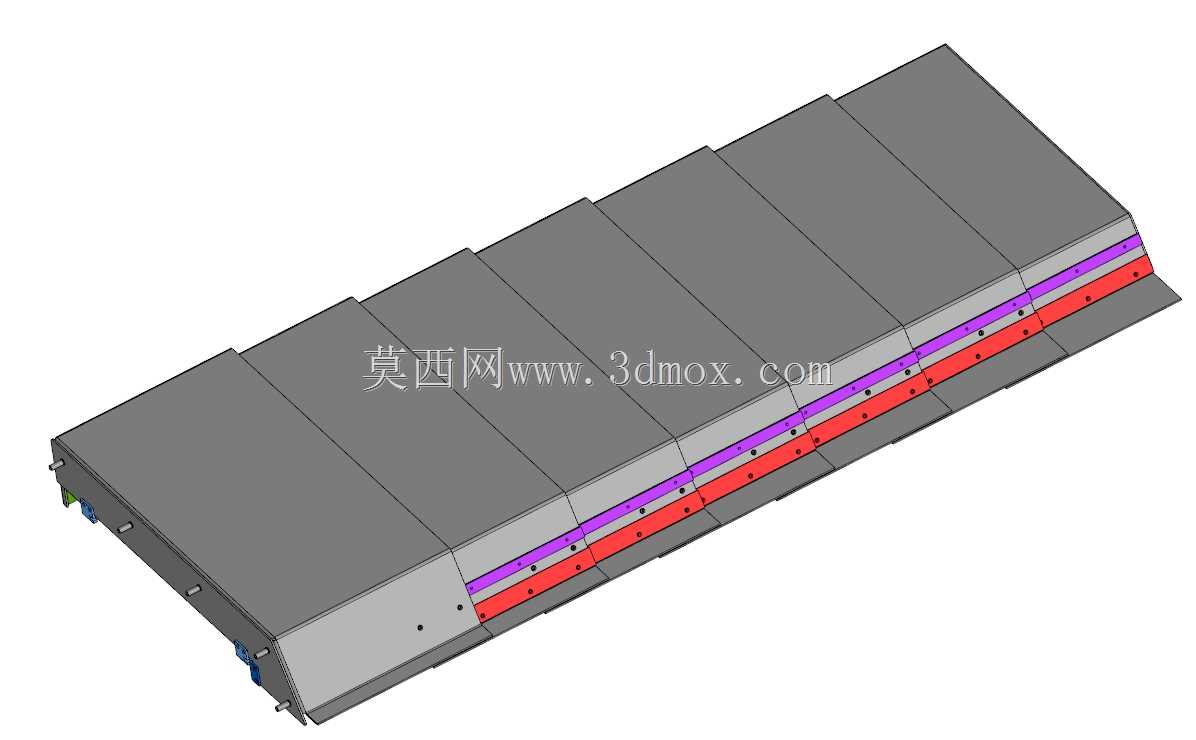

　　直接通过螺栓将防护两端分别固定在机床床身静止端与运动拖板端即可，安装边界适配常规CA系列数控车床的X轴、Z轴导轨安装尺寸，折页完全收缩时的堆叠厚度控制在较小范围，不会占用过多机床内部的有效行程空间，完全伸展后可以覆盖800mm级别的导轨行程，适配多数中小型数控车床的轴系行程需求。在实际加工场景中，机床进行金属切削作业时，高温切屑会伴随高速旋转的工件向导轨方向飞溅，浓度较高的切削液喷淋也会顺着床身流向导轨区域，这款防护结构的表层采用耐油、耐切削液腐蚀的柔性材质，内部刚性支撑板可以抵御细小切屑的高速冲击，不会被切屑击穿或者被切削液浸泡老化。结构运行时的伸缩阻力经过匹配设计，不会给机床轴系的伺服进给带来额外负载，

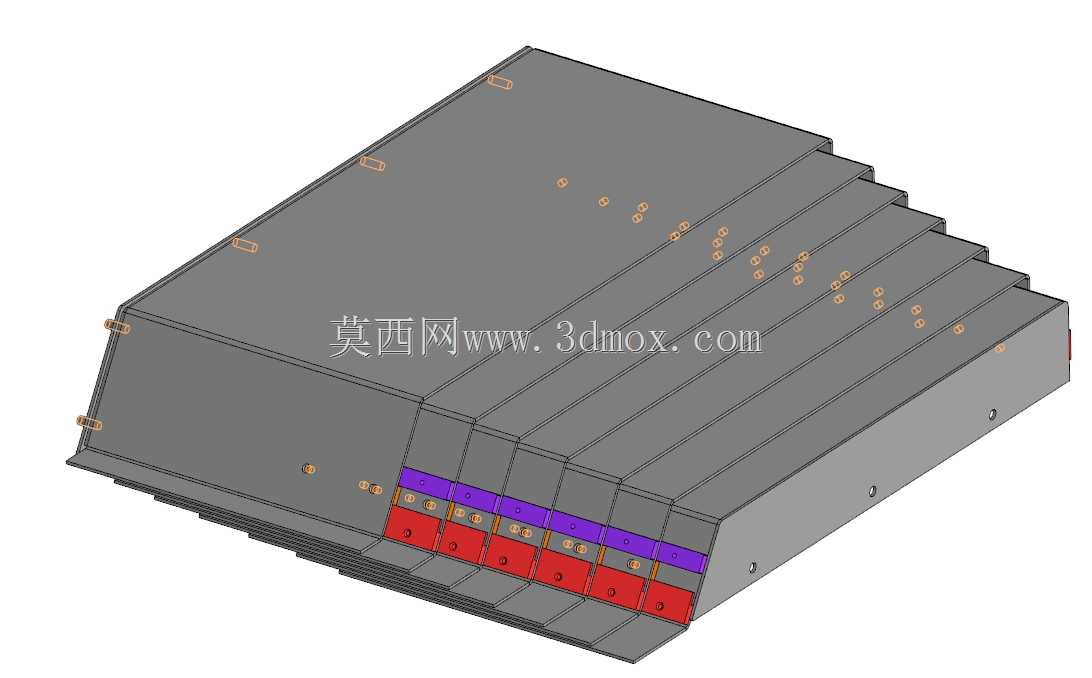

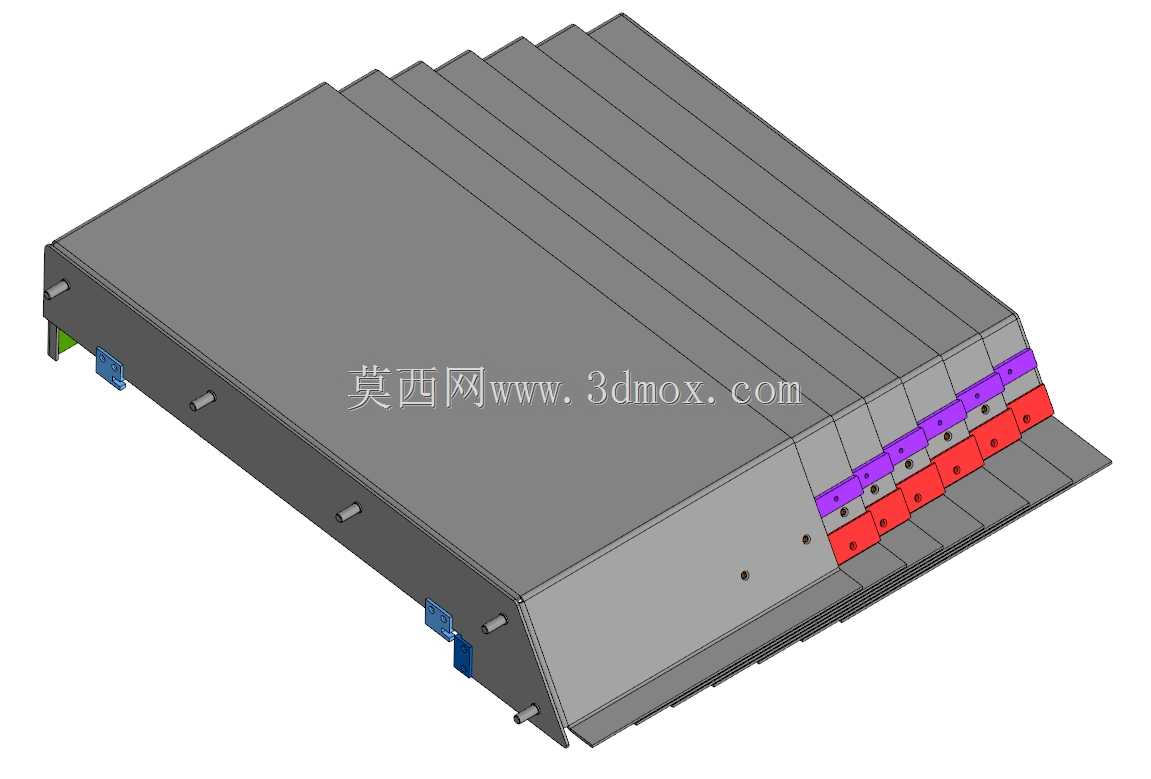

　　即使在80m/min的高速进给工况下，防护结构的伸缩动作也能保持平稳，不会出现卡顿、异响或者折页错位的问题，同时还能在一定程度上阻隔加工区域的切屑飞溅到操作侧，降低操作人员被高温切屑烫伤的风险。除了常规数控车床的导轨防护场景，该结构的设计构型也可以适配加工中心、磨床、纺织机械、医疗加工设备等存在直线运动导轨外露风险的设备，针对不同设备的安装空间，只需要调整折页的宽度、褶皱数量以及两端的安装接口尺寸，就可以快速衍生出适配不同行程、不同安装边界的防护型号。结构上预留的多组彩色标识条区域，一方面可以作为防护伸缩行程的目视化标识，方便设备运维人员快速判断防护是否伸展到位、有没有出现折页卡滞的情况，另一方面也可以区分不同设备上的防护型号，

　　减少备件管理的混淆概率。在细节设计上，防护结构的两端都设置有密封胶条安装槽，安装后可以和床身、拖板的安装面紧密贴合，避免细小的金属粉尘从安装缝隙进入导轨区域，侧边的导向滑块可以嵌入床身的导向槽内，在高速伸缩时避免防护结构出现侧向偏移，防止折页和导轨侧面发生摩擦磨损。不同于传统的钢板式导轨防护罩，这款风琴式结构的自重更轻，对机床轴系的负载影响更小，同时运行时的噪音更低，在高速进给工况下不会出现钢板共振产生的异响，日常维护只需要定期清理折页缝隙间堆积的切屑即可，不需要额外加注润滑脂，运维成本更低。针对磨削加工场景下的超细粉尘工况，该结构还可以在折页夹层中加装密封绒条，进一步提升缝隙处的密封性能，避免超细磨粒进入导轨副造成研磨损伤；针对有焊接作业的设备配套场景，还可以更换表层为阻燃材质的防护层，抵御焊接飞溅的高温熔渣烫损防护面。
