龙门式碳纤维复合材料激光切割工作站

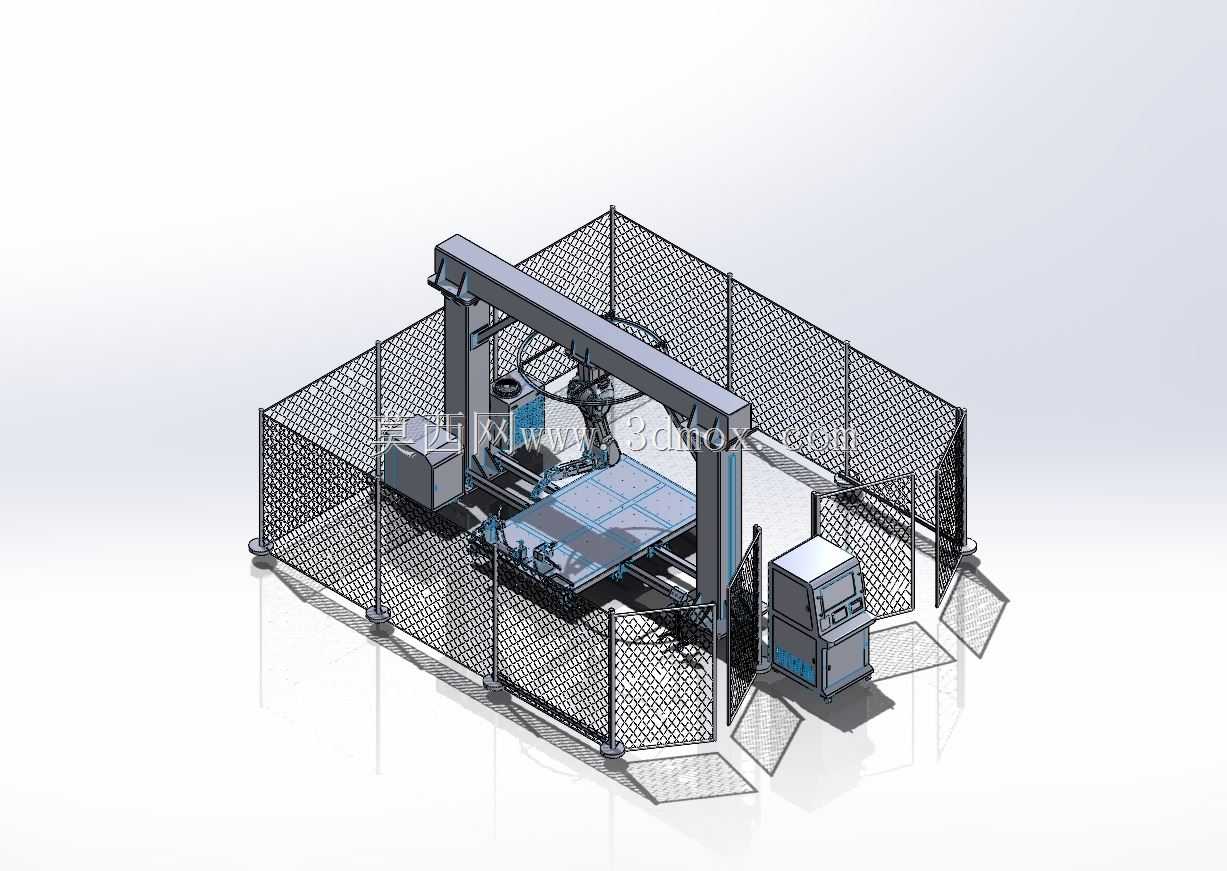

　　这套设备针对碳纤维、玻璃纤维增强复合材料的成型后裁切需求设计，主要应用在航空航天复材构件修边、新能源汽车碳纤维部件下料、体育器材碳纤维配件加工场景，解决传统铣削加工复材时易出现的分层、毛刺、刀具磨损快的痛点。设备整体采用龙门式双立柱支撑结构，横梁沿两侧立柱的纵向导轨做Y向移动，搭载激光切割头的滑座沿横梁做X向移动，切割头自身带Z向浮动与角度偏转结构，可适配平面板材与小曲率曲面构件的裁切需求，有效加工幅面可覆盖常规4*2米的复材板材，满足多数中小尺寸复材零件的一次装夹加工。设备外围配置全封闭钢制网格防护围栏，围栏高度符合工业激光设备的安全防护标准，可阻挡激光加工过程中的漫反射光线外泄，围栏对应上下料位置设置可开合的安全门，

　　门体配备安全联锁触发装置，门体开启时设备自动切断激光输出，避免人员误操作带来的安全风险。切割工位下方设置格栅式工作台，工作台面配套专用的承托支架，可适配不同规格的工装夹具定位，加工产生的废气可通过工作台下方的抽风通道集中收集，对接车间的废气处理系统，避免碳纤维粉尘与激光灼烧产生的废气在车间内扩散。设备一侧独立布置电气控制柜，柜内集成激光发生器控制模块、运动控制单元、伺服驱动组件，柜体与加工主体分开布置的结构可减少加工过程中的振动对电气元件的影响，同时方便操作人员在上下料过程中进行参数调整与设备状态监控。设计过程中重点考虑了复材加工的特殊需求，激光切割头的焦距随动系统可实时检测工件表面高度变化，

　　在加工存在轻微形变的复材板材时自动调整焦距，保证切割切口的一致性；龙门横梁采用型钢焊接后去应力处理的结构，在保证整体刚性的前提下控制运动部分的重量，兼顾高速移动的动态响应性能与长期运行的结构稳定性。设备安装时需要保证地面水平度在每米0.1mm以内，龙门立柱的安装基准需要提前做预埋处理，避免长期运行出现基础沉降影响加工精度，外围围栏与加工主体之间预留不小于800mm的维护通道，方便日常对导轨、传动部件的润滑保养与故障检修。相较于传统的数控铣削复材加工设备，这套激光切割工作站无刀具接触损耗，加工过程中不需要频繁更换刀具，针对厚度在5mm以内的碳纤维板材，切割速度可达到传统铣削的3倍以上，切口边缘无分层、无毛刺，

　　裁切后不需要额外做打磨处理，可直接进入下一工序，能有效缩短复材零件的加工周期。设备的运动轴均采用伺服电机搭配精密齿轮齿条传动，重复定位精度可控制在±0.05mm以内，满足复材零件的装配精度要求，切割头的防撞结构可在出现误碰撞时及时触发停机，避免切割头与工件或工装发生硬碰撞造成部件损坏。
