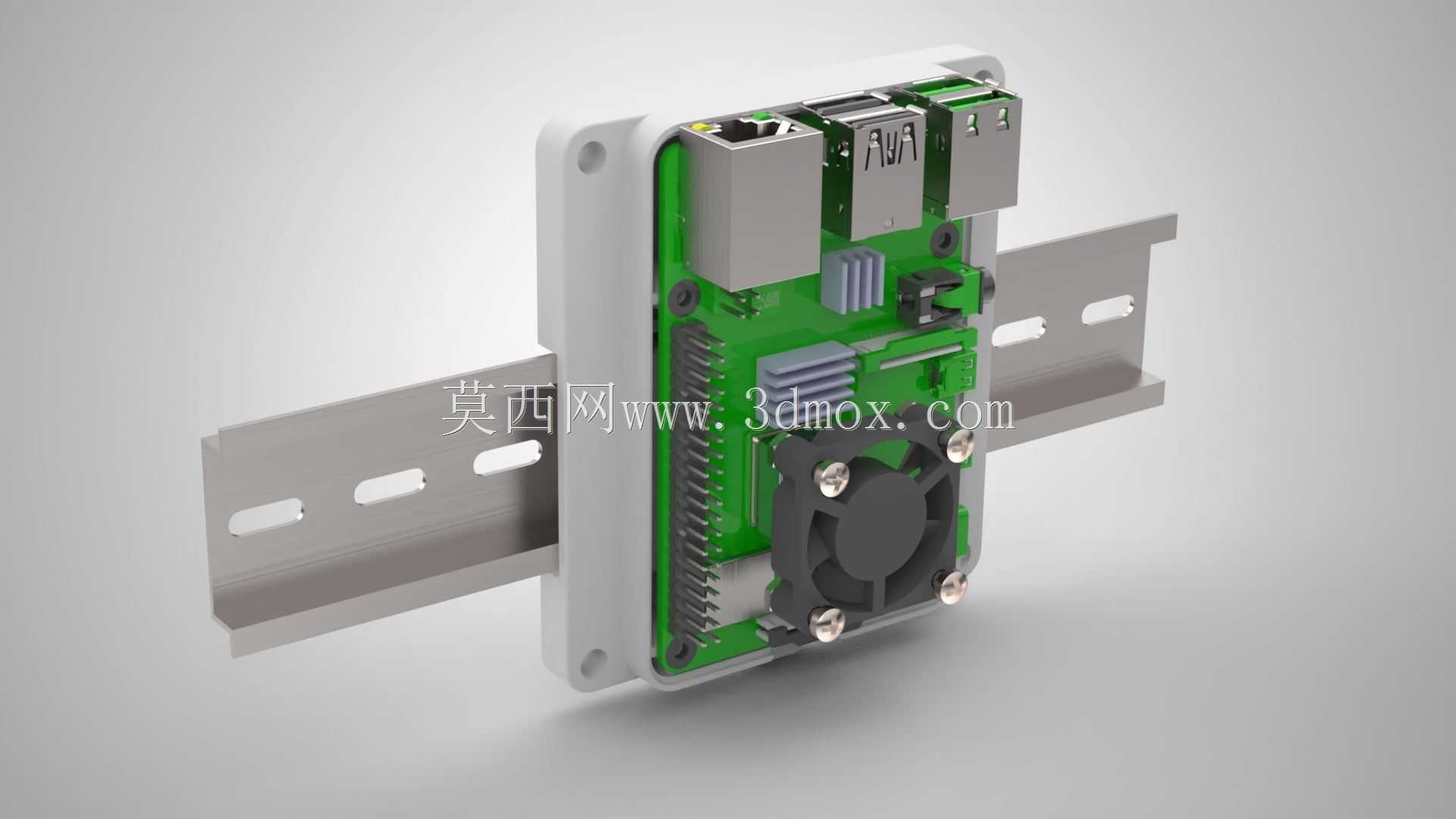

树莓派4B导轨式安装防护外壳结构

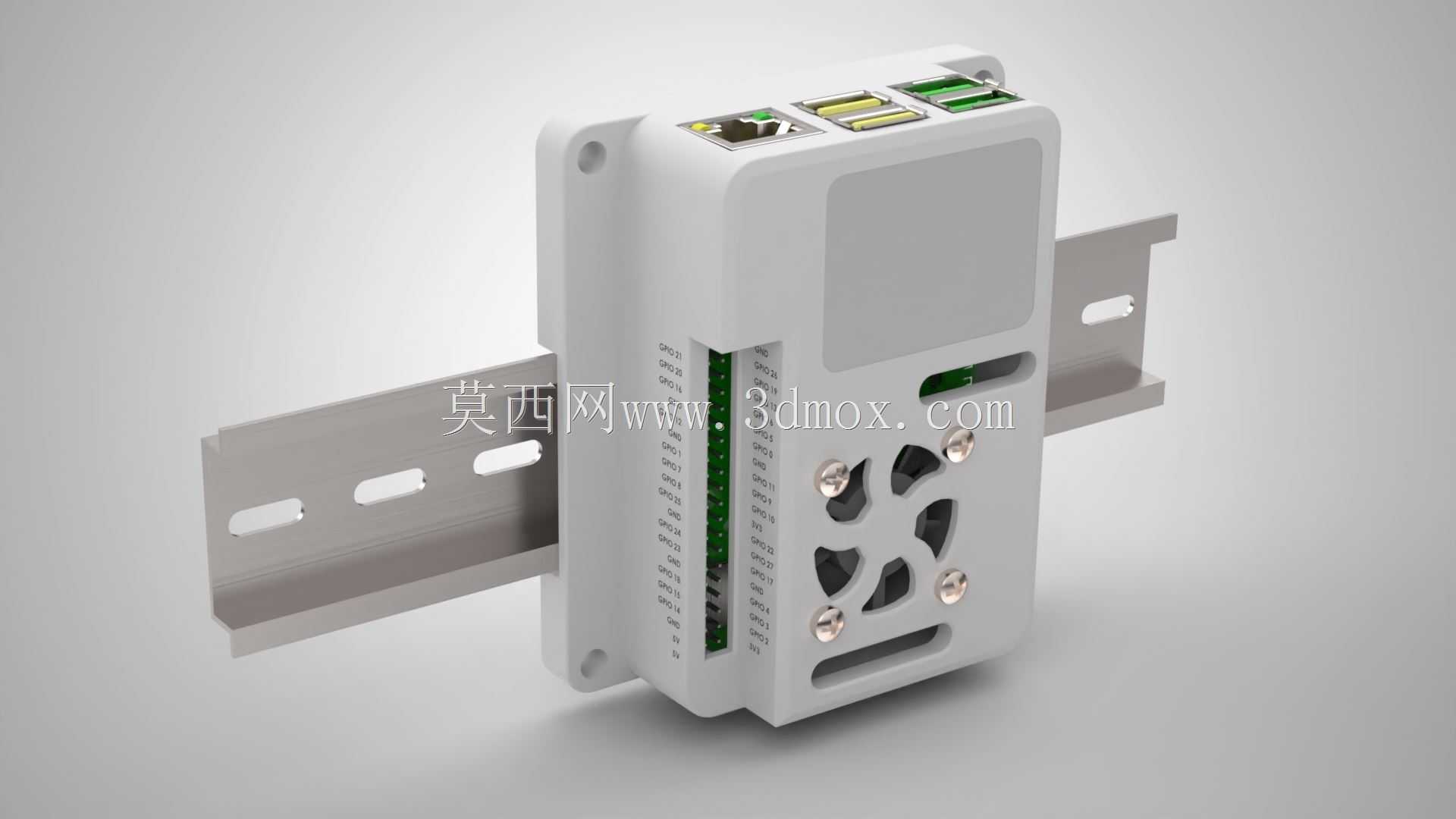

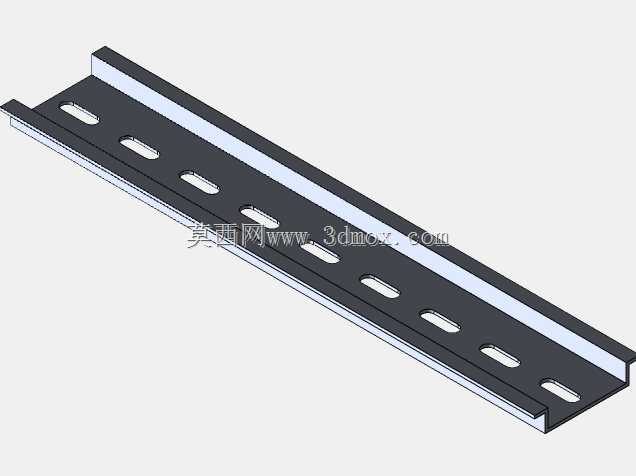

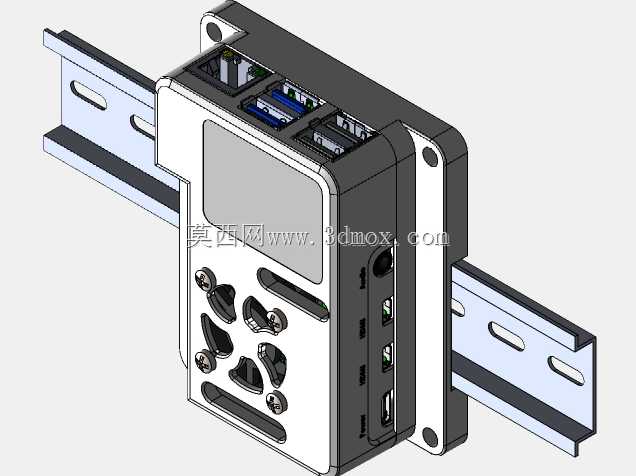

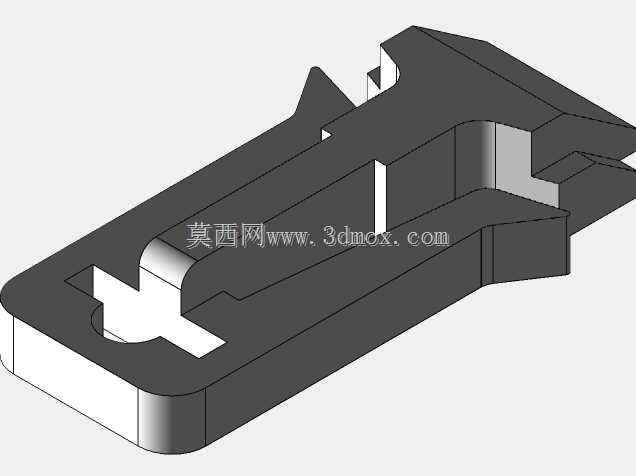

　　在工业控制柜、分布式IO采集站、小型边缘计算节点的现场部署场景中，树莓派这类单板计算机的裸板安装始终存在防护不足、固定不便、接线杂乱的痛点，这款适配树莓派4型号B的导轨安装外壳，正是针对工控场景的安装需求做的定向结构设计。从安装适配性来看，外壳背部做了标准DIN导轨的卡扣结构，可直接卡装在控制柜内通用的35mm宽度电气安装导轨上，不需要额外打孔固定，和柜内的继电器、端子排、小型PLC等元件的安装方式完全统一，能顺着导轨排布预留接线空间，避免零散固定带来的柜内布线混乱问题，安装后外壳侧面和导轨平面的预留间隙控制在3mm以内，不会因为柜内布线拉扯导致外壳移位，同时外壳两侧预留的固定耳也支持螺丝直接固定在安装板上，

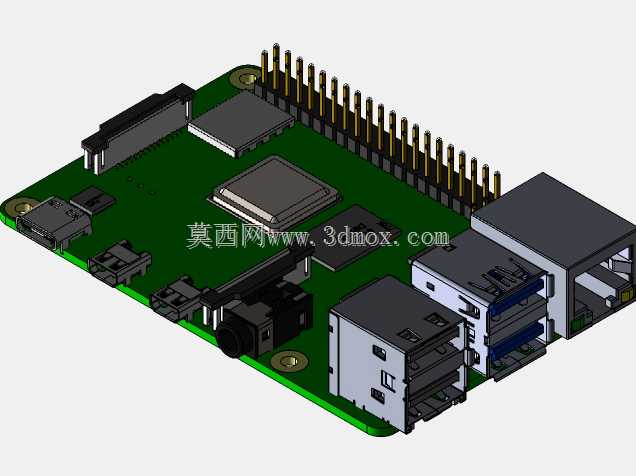

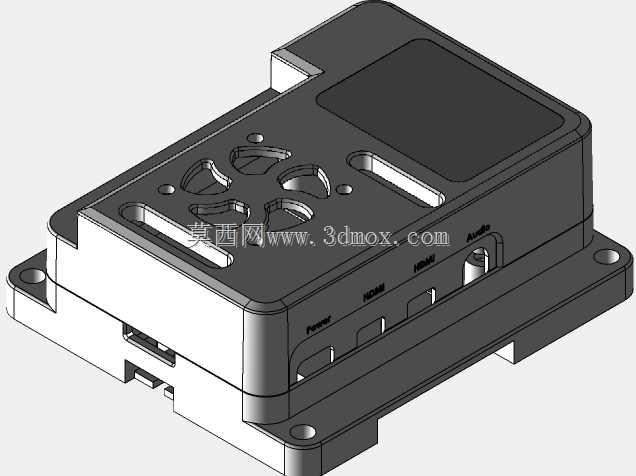

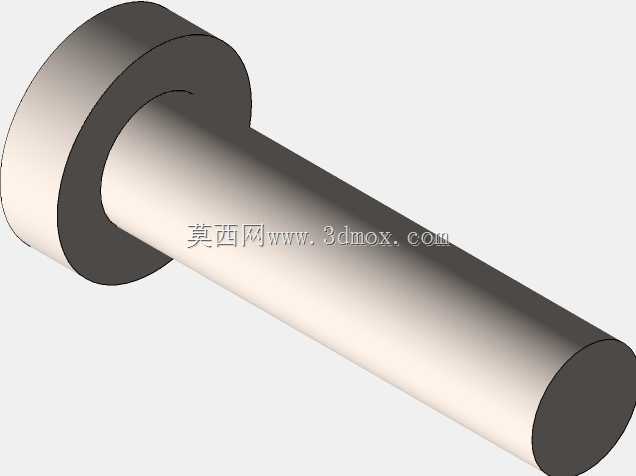

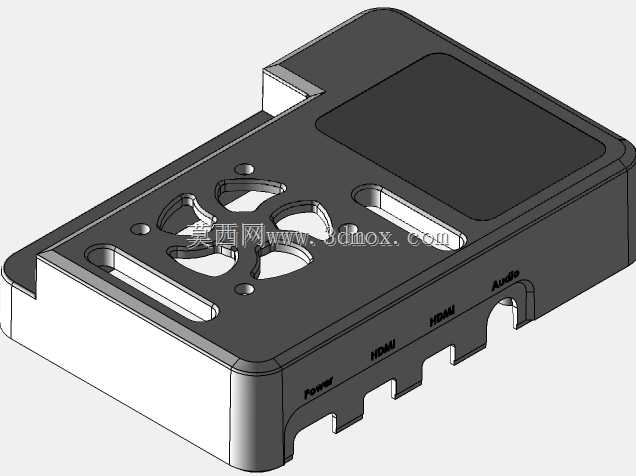

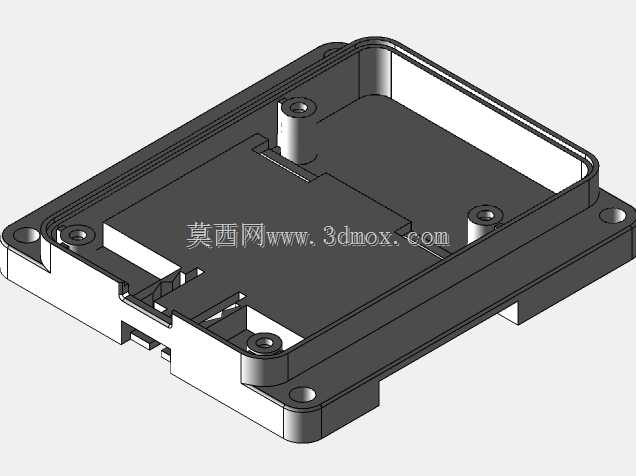

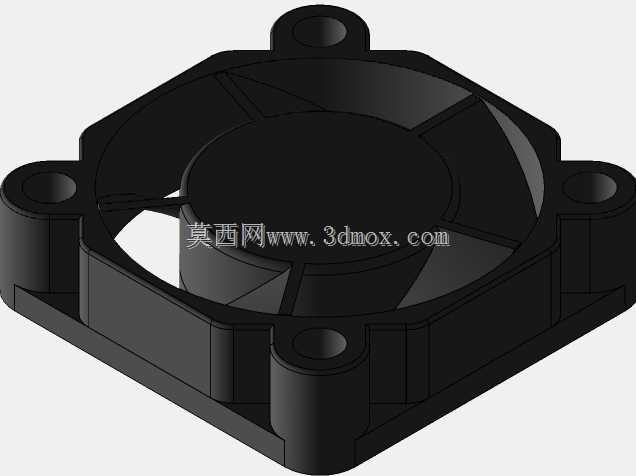

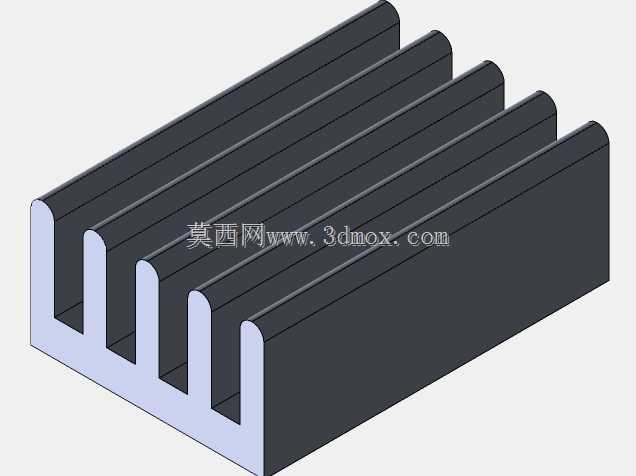

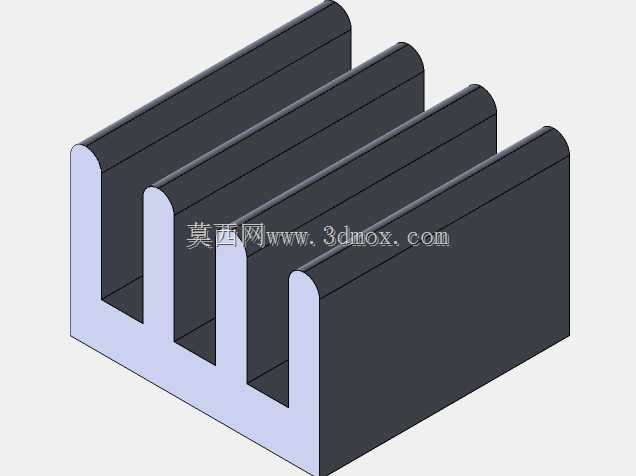

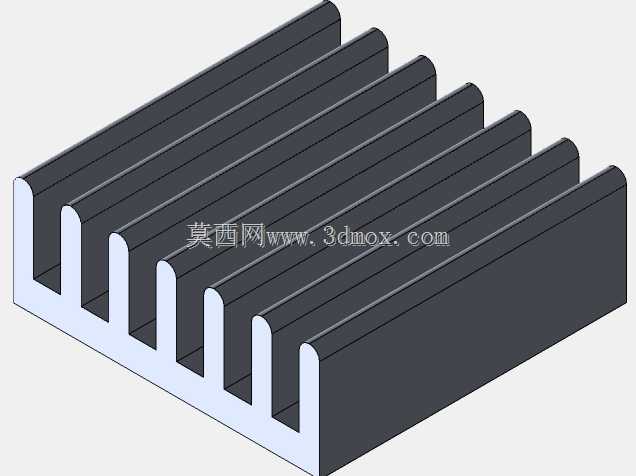

　　兼容两种主流的柜内安装方式。从内部适配结构来看，外壳内腔完全匹配树莓派4B的板型轮廓，对应主板上的Type-C供电口、双Micro HDMI接口、双USB3.0+双USB2.0接口、以太网口都做了精准的开口避让，接口边缘做了1mm的倒角处理，不会出现插接头时和外壳剐蹭、接口对位不准的问题，主板装入后通过四个铜柱定位，不会在外壳内出现窜动，避免运输或者震动场景下主板移位导致的接口接触不良。散热设计上，外壳正面预留了风扇安装位，可直接适配3010规格的直流散热风扇，对应位置做了四叶草造型的通风开孔，开孔率控制在35%左右，既保证空气流通带走主板运行时的热量，又能阻挡较大的灰尘、金属碎屑直接落到主板上，

　　避免柜内走线时掉落的铜丝造成主板短路，外壳侧面也对应主板的GPIO排针位置做了长条形开槽，需要外接扩展模块、接线端子的时候，可以直接从侧面引出排线，不需要拆开外壳就能完成接线调试，适合现场后期改线的作业需求。外壳的整体壁厚控制在2mm，采用常规的工程塑料注塑成型即可实现量产，所有边角都做了R1.5的圆角处理，没有尖锐的棱角，安装作业时不会划伤操作人员，外壳上下盖采用卡扣加螺丝的双重固定方式，日常维护拆开上盖就能操作主板，不需要把整个外壳从导轨上拆下来，减少现场维护的工作量。从安装边界尺寸来看，外壳卡装在导轨上之后，整体突出导轨表面的高度为42mm，宽度为68mm，长度方向为95mm，

　　在柜内排布时相邻两个同类型外壳只需要预留10mm的接线间隙即可，不会占用过多的柜内安装空间，比传统的立式安装树莓派外壳节省近40%的排布空间，适合在紧凑的小型控制箱内部署。针对工业现场的电磁干扰问题，外壳内壁预留了导电涂层的喷涂余量，有抗干扰需求的场景可以在内壁喷涂导电涂层实现基础的电磁屏蔽，减少柜内变频器、接触器等强电元件对树莓派运行稳定性的影响。外壳正面预留了标签粘贴区域，可直接粘贴设备编号、IP地址等标识标签，方便后期运维时快速识别设备，不需要额外绑扎吊牌。在实际的设备改造场景中，这类导轨安装的树莓派外壳可以直接替换原有柜内的小型采集模块安装位，不需要重新调整导轨布局，把树莓派作为小型数据采集网关、边缘控制节点使用时，能和原有柜内的电气元件保持一致的安装风格，让整个柜内的排布更规整，也方便运维人员按照常规电气元件的作业习惯进行安装维护，不需要额外学习特殊的安装方式。
