Arduino巨型DIN导轨安装式控制外壳

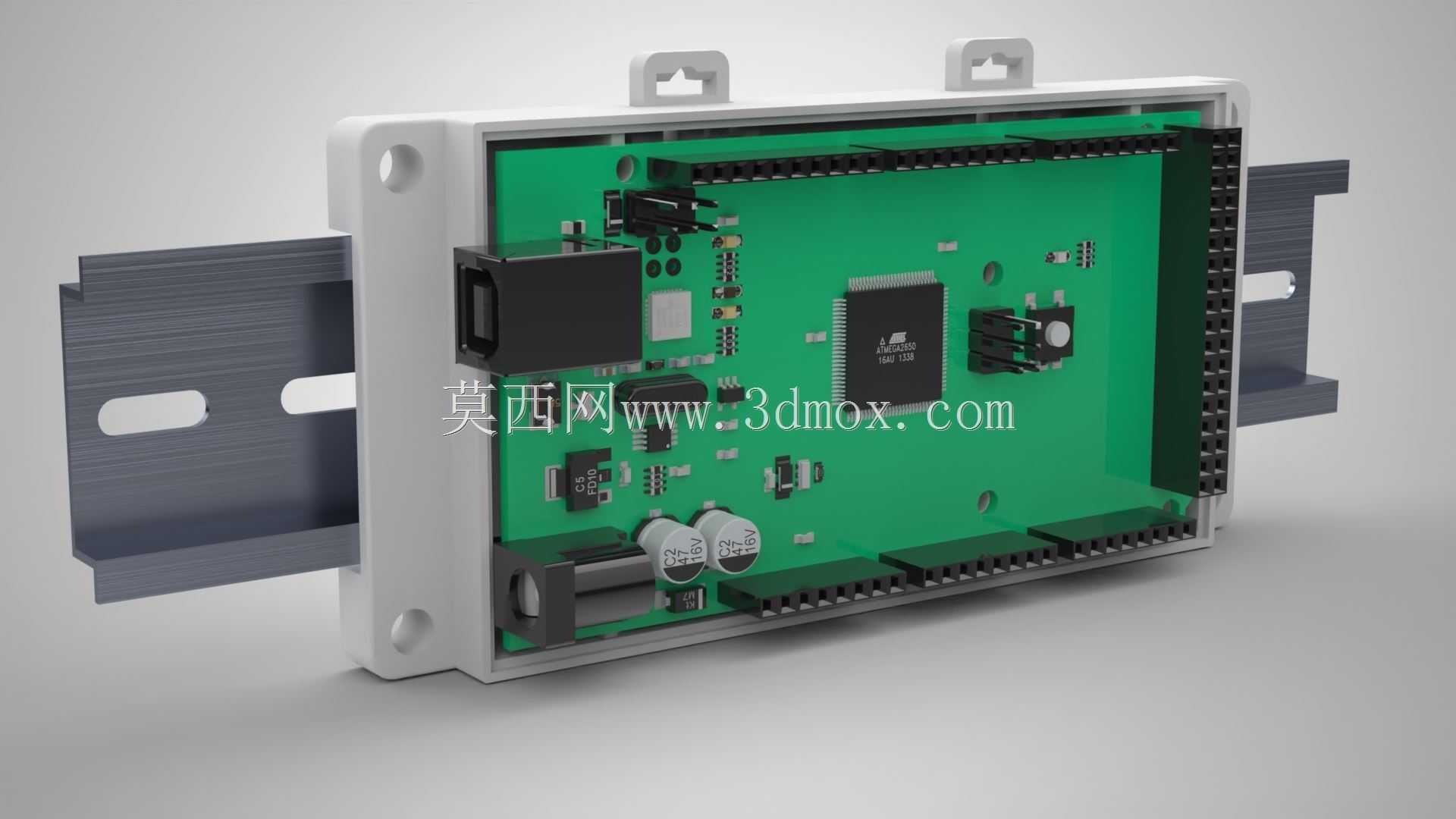

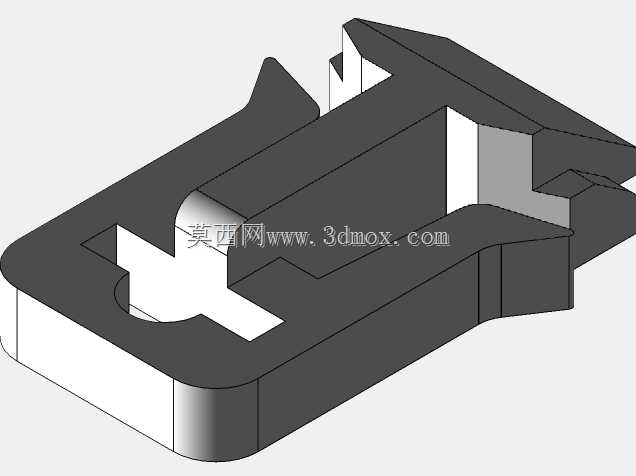

　　这款导轨安装式控制外壳，主要面向工业现场Arduino控制板的集成部署需求设计，适配标准DIN导轨安装场景，常见于工厂自动化产线的分布式控制节点、小型设备的电控单元集成、楼宇自控的现场信号采集模块安装等工况，解决开源控制板裸板在工业环境下无防护、安装固定难、接线杂乱的实际问题。从功能特性来看，壳体采用上下扣合的分体式结构，无需额外螺丝即可完成组装，后期维护拆取控制板时无需完全拆卸安装结构，大幅降低现场运维的操作难度。壳体两侧预留了标准DIN导轨的卡扣安装位，卡扣采用弹性卡接设计，安装时只需将壳体上侧卡扣挂住导轨上沿，下侧按压即可完成卡紧固定，拆卸时用一字螺丝刀撬动下侧卡扣的解锁位即可取下壳体，全程无需额外紧固件，

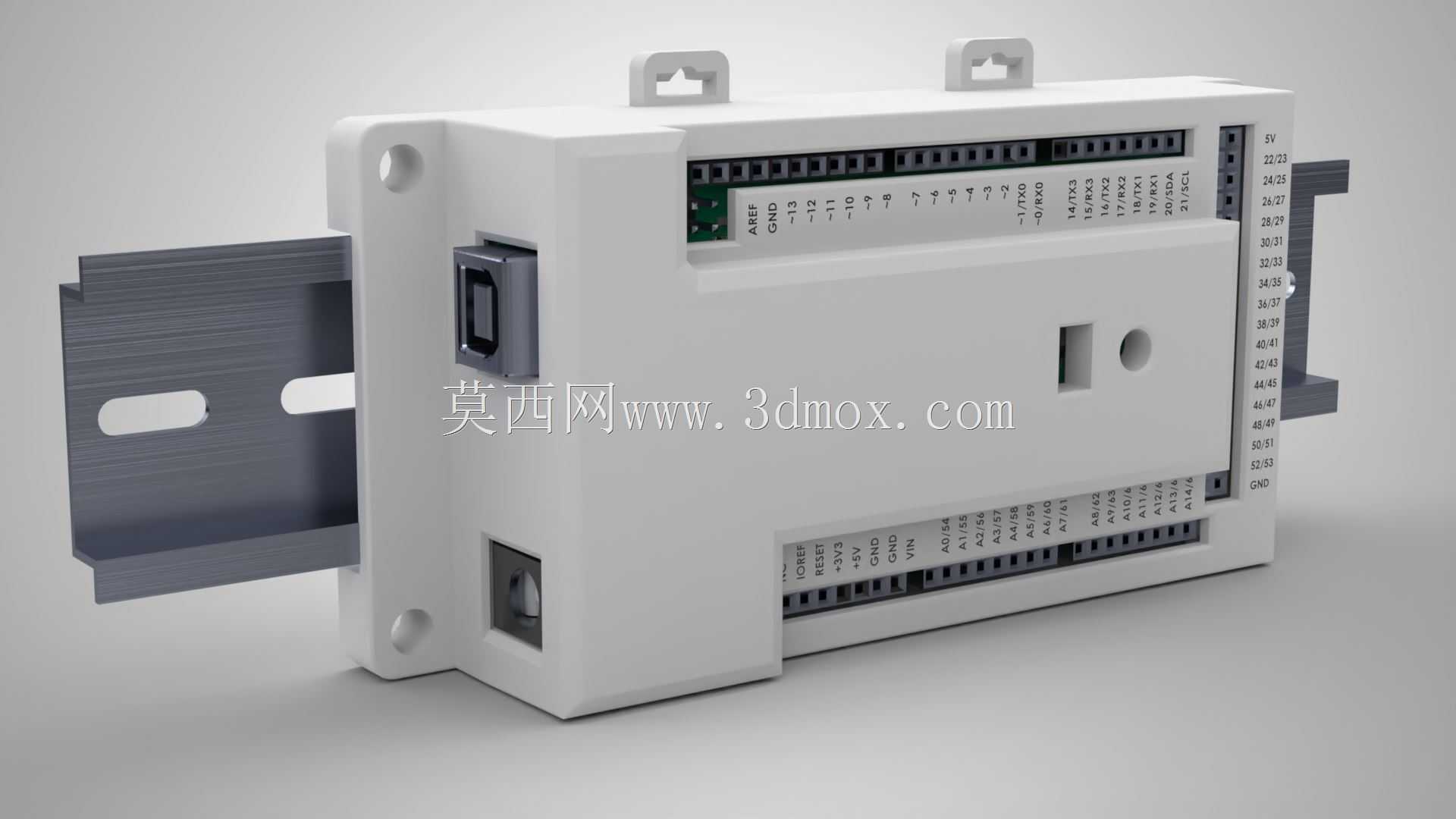

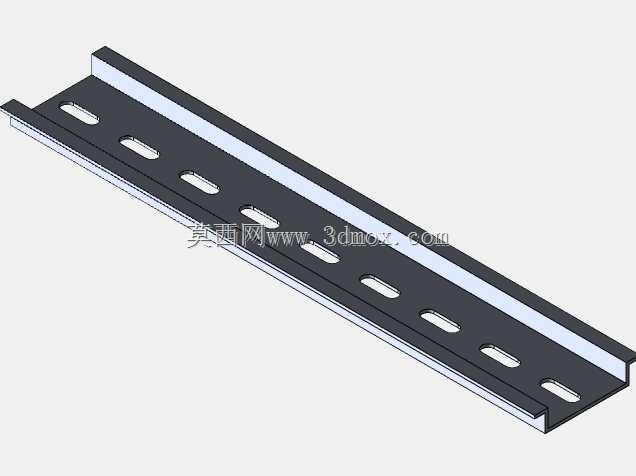

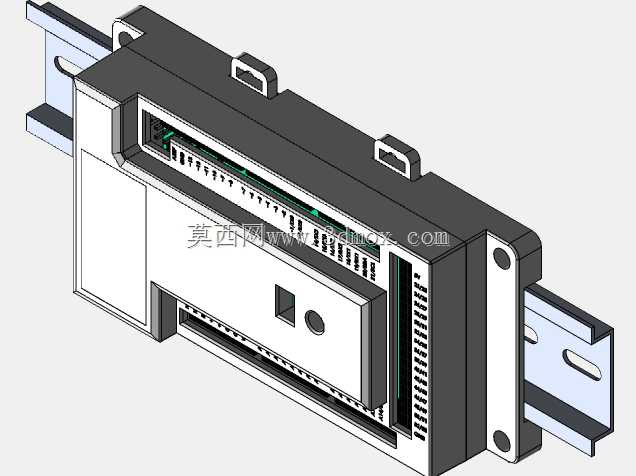

　　适配市面上绝大多数35mm宽度的标准DIN导轨，和常规PLC、继电器模块的安装尺寸完全兼容，可直接在现有电控柜的导轨排上混装，无需重新规划安装空间。壳体的接口布局完全贴合Arduino巨型板的外设排布，正面预留了对应板载排针的开口，所有IO引脚、通讯接口、电源接口的位置都做了精准对位，安装后无需额外转接即可直接外接接线端子或传感器线缆；侧面预留了USB接口的开口，方便现场调试时直接插接下载线，无需拆开壳体即可完成程序烧录与参数调试。壳体表面做了均匀的散热格栅设计，对应控制板上主控芯片、电源模块的发热位置，在保证壳体防护能力的同时，避免封闭空间内热量堆积导致的控制板运行不稳定。从设计思路上，

　　这款壳体优先考虑工业现场的安装兼容性与运维便捷性，所有安装尺寸都遵循现有工业电控元件的通用规范，没有做非标安装结构，避免用户使用时需要额外定制安装支架。壳体的壁厚做了均匀化处理，整体壁厚保持在2mm左右，既保证了壳体的结构强度，在电控柜内布线拉扯时不会出现壳体开裂，也不会因为壁厚过大导致整体尺寸冗余，占用过多导轨安装空间。安装边界方面，壳体安装到DIN导轨后，整体突出导轨表面的距离控制在60mm以内，和常规小型继电器模块的突出尺寸一致，不会出现突出过多导致电控柜柜门无法闭合的问题；壳体左右两侧预留了2mm的间隙位，和相邻安装的其他电控元件之间不会出现干涉，接线时手指有足够的操作空间插接端子。壳体上下两端预留了接线引出的槽位，

　　外接的传感器线、电源线可以从槽位规整引出，配合扎带固定即可实现整齐布线，避免裸板安装时线缆杂乱导致的信号干扰、误碰短路等问题。壳体的边角都做了R3的圆角处理，安装操作时不会划伤操作人员的手部，也不会刮破线缆的绝缘层。在实际使用场景中，这类壳体可以直接将Arduino控制板封装成标准工业导轨安装模块，替代部分小型专用PLC的功能，在非标自动化设备改造、小型试验装置电控搭建、老旧设备的智能化升级场景中，既保留了Arduino平台开发灵活、成本可控的优势，又解决了裸板在工业环境下防护等级不足、安装不规范的痛点，让开源控制板可以直接应用在对安装规范性有要求的工业现场，无需额外设计定制安装结构，大幅缩短非标电控系统的搭建周期。
