龙门式数控等离子板材切割设备结构

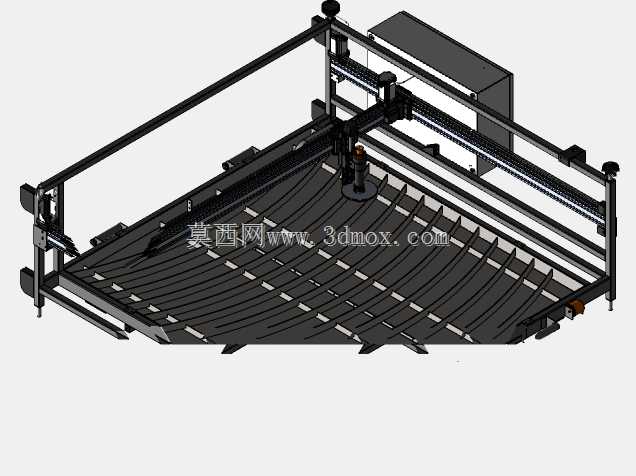

　　在金属板材加工的下料工序里，这类龙门式等离子切割设备是中小批量板材加工场景的核心作业单元，常见于钢结构加工厂、五金制品生产车间、环保设备构件加工场地，适配碳钢、不锈钢、镀锌板等多种导电金属板材的异形轮廓切割，替代传统的手工火焰切割、砂轮切割作业，能大幅提升下料精度与加工效率，减少后续铣削、打磨的工序余量。从结构设计逻辑来看，整套设备采用双边驱动的龙门框架布局，纵向导轨沿切割工作台两侧布置，横梁横跨工作台上方搭载等离子割炬移动组件，这种布局能保证大跨度下的运动刚性，避免单边驱动带来的横梁偏摆问题，割炬组件自带升降调节结构，可根据板材厚度自动调整割嘴与板面的距离，保证起弧与切割过程的稳定性。工作台部分采用栅格状承托结构，

　　栅条采用耐热耐磨的铸钢材质，栅条间隙预留足够的排渣空间，切割过程中产生的熔渣可直接通过间隙落入下方集渣槽，避免熔渣堆积在承托面上影响板材放置平整度，同时栅条为可更换结构，长期使用烧损后可单独替换，降低维护成本。横向传动采用同步带加直线导轨的组合，兼顾运动速度与定位精度，纵向传动则采用齿轮齿条配合重载直线导轨，适配长行程移动的负载需求，所有传动部件均布置在横梁与侧梁的防护腔体内，避免切割过程中产生的金属粉尘、熔渣飞溅进入传动副，造成导轨磨损、传动卡滞的问题。设备的安装边界需要结合加工幅面预留操作空间，以常规4米幅面的机型为例，纵向导轨的安装长度需要比最大加工长度多出1.2米左右的两端缓冲行程，设备整体宽度比最大加工宽度多出1.

　　5米的侧梁安装与维护空间，工作台高度通常设置在700-800毫米区间，匹配操作人员上下料的作业高度，侧梁外侧需要预留不小于600毫米的维护通道，方便日常检查传动部件、清理导轨杂物。割炬组件的设计考虑了防撞需求，割炬安装座带有磁性防撞结构，一旦切割过程中碰到翘起的板材或者加工残留的废料，割炬会自动触发停机信号并抬升，避免割嘴碰撞损坏，同时割炬的气管、电缆均采用拖链收纳布置，随移动组件往复运动时不会出现管线缠绕、拉扯磨损的问题。在实际使用场景中，这类设备可直接对接数控排版软件，将待加工的零件轮廓在整板上进行优化排版，减少板材余料浪费，切割过程中数控系统按照预设路径自动控制横梁与割炬的移动，配合等离子电源的电流参数调节，

　　可实现不同厚度板材的穿孔、切割作业，对于厚度20毫米以内的碳钢板材，切割速度可达到每分钟2-6米，切割面的垂直度公差可控制在1毫米以内，满足多数焊接构件的下料精度要求，不需要额外进行端面铣削加工。设备的电控柜通常布置在龙门侧梁的端部，与切割作业区域保持安全距离，柜内带有散热通风结构，避免金属粉尘进入柜内造成电气元件短路，所有外部走线均采用金属波纹管防护，抵御切割现场的高温、粉尘环境。从建模细节来看，整套结构完整还原了导轨安装基准面、传动副的装配位置、栅格工作台的排布间距、割炬的调节行程，可作为同类切割设备改型设计的结构参考，也可用于加工现场的布局规划模拟，验证设备安装空间与上下料作业的动线合理性，避免现场安装时出现空间干涉、操作距离不足的问题。
