木材铝材加工用龙门式数控雕刻设备

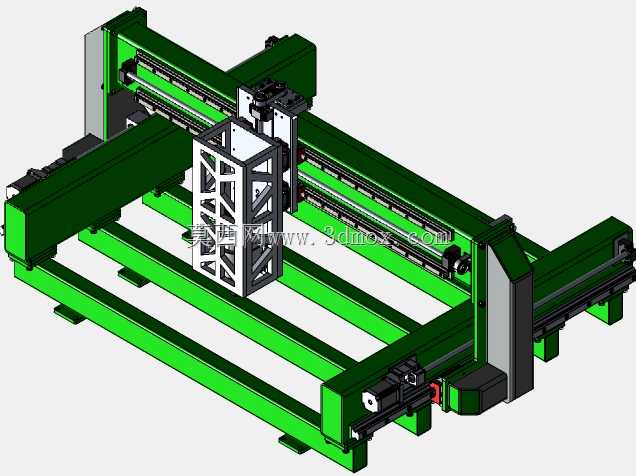

　　这款龙门式数控加工设备主要面向中小型加工场景，适配实木、密度板、铝合金型材等常见加工材料，可完成平面雕刻、轮廓切割、开槽打孔、浮雕加工等多类工序，在家具定制、广告标识制作、铝合金小件加工、工艺礼品加工等场景都有广泛应用。从结构设计来看，设备采用动龙门式布局，横梁沿床身两侧的平行导轨做纵向进给，加工滑座沿横梁导轨做横向进给，主轴安装座沿垂直滑台做上下方向的进给，三个运动轴的传动均采用线性导轨配合滚珠丝杠的组合，能在兼顾运动刚性的同时保证进给精度，避免加工过程中出现爬行、振纹等问题。床身部分采用多根加厚矩形型钢焊接拼接而成，底部预留了可调脚杯的安装位，安装时可通过调整脚杯高度找正设备水平，抵消地面不平整带来的安装误差，

　　床身横梁的拼接位置均设计有加强筋结构，可降低高速进给时的结构形变，保证长行程加工的精度一致性。横梁部分采用箱型焊接结构，内部设计有交叉布置的加强筋，在减轻自身重量的同时提升抗扭刚性，避免滑座移动到横梁中部时出现下挠问题，导轨安装面在焊接完成后预留了二次加工余量，可在焊后去应力处理后进行精铣，保证导轨安装的平面度与平行度要求。主轴安装座采用框架式铝型材拼接结构，既可以降低垂直运动部分的整体重量，减少Z轴驱动的负载，也能预留出足够的安装空间适配不同功率的风冷或水冷电主轴，安装座侧面设计有拖链安装位，可规整布置主轴电源线、冷却管路以及传感器线缆，避免运动过程中出现线缆拉扯、磨损的问题。设备的三个进给轴均设计有行程限位块与硬限位结构，

　　在软限位失效的情况下可通过机械结构阻挡运动部件超程，避免出现导轨脱开、丝杠撞损的问题，各轴的驱动电机均通过联轴器与丝杠直连，减少传动间隙，提升反向运动的定位精度。从安装边界来看，设备整体占地长度适配常规小型加工车间的摆放需求，宽度方向预留了操作人员上下料的操作空间，高度方向可适配常规厂房的层高要求，不需要额外做地基处理，放置在硬化的水泥地面上即可完成调平安装。在实际加工场景中，针对木材加工时产生的大量木屑，设备的导轨面均设计有防尘刮板结构，可在运动过程中刮除导轨表面附着的木屑与灰尘，避免杂质进入导轨滑块内部加剧磨损；针对铝材加工时产生的铝屑，设备的床身台面预留了T型槽安装位，可加装专用的铝型材夹具或者真空吸附台面，

　　满足不同材质工件的装夹需求，加工时可搭配微量润滑装置对刀具进行冷却，延长刀具使用寿命，提升铝材加工的表面光洁度。设计过程中对各运动部件的惯量做了匹配计算，保证驱动电机的输出扭矩可满足高速进给与切削负载的要求，同时对整体结构的固有频率做了校核，避开常用加工转速下的共振区间，降低加工过程中的振动与噪音。设备的电气安装位布置在床身侧方的立柱内部，可预留出驱动器、开关电源、控制板卡的安装空间，布线时强弱电分离布置，减少信号干扰，保证设备长时间运行的稳定性。
