木材铝材加工用轻量化数控雕刻机机架结构

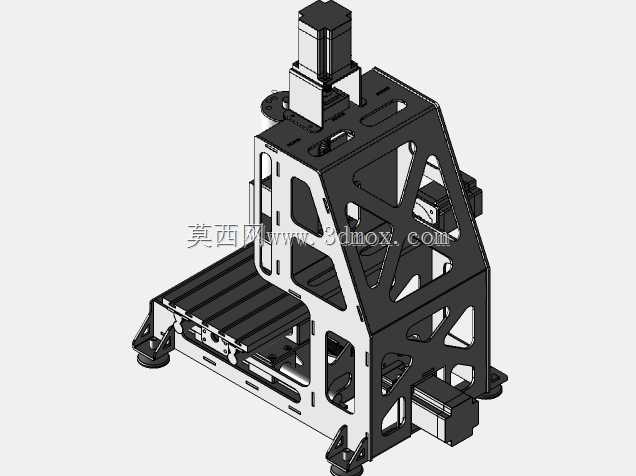

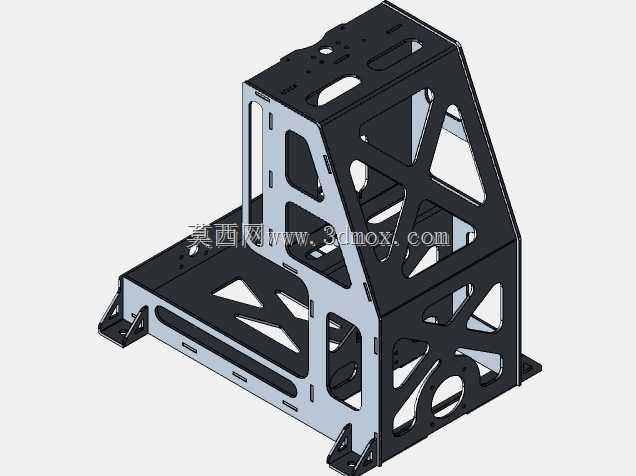

　　这套机架结构是面向小型桌面级数控加工场景开发的核心承载部件，主要适配针对软质木材、薄型铝合金板材的雕刻、铣削、开槽加工需求，常见于个人DIY加工工坊、小型广告标识制作门店、教学实训类数控加工工位，也可作为小型定制化零件加工的配套承载基体，替代传统厚重的铸铁焊接机架，降低整机自重与装配门槛。从实际加工场景的适配性来看，这类机架需要同时兼顾切削过程的抗振性、移动轴的安装定位精度，以及日常拆装搬运的便捷性，因此在结构设计阶段没有采用传统的方管焊接拼接方案，而是选择了一体化钣金折弯加局部加强筋的构型，所有受力路径上的材料都做了针对性的拓扑优化，在非受力区域开设大尺寸三角、矩形镂空槽，在不降低整体结构刚性的前提下，尽可能削减不必要的材料冗余，

　　整机机架的自重控制在同规格铸铁机架的三分之一左右，单人即可完成搬运与工位调整。从功能特性上看，机架的安装基准面全部做了一体化折弯成型处理，X轴、Y轴的直线导轨安装位预留了标准的沉头孔位，不需要后期二次铣削加工即可完成导轨的装配定位，Z轴的安装立板与底部承载平台采用了三角斜撑式的一体化连接结构，斜撑区域同样采用交叉式镂空加强筋设计，既可以抵消Z轴主轴高速切削时产生的侧向倾覆力矩，避免加工过程中出现振纹，也能减少立板的厚度需求，控制整体材料成本。机架的底部四个角预留了可调脚轮或者减震垫的安装螺纹孔，用户可以根据自身工位的地面平整度调整安装高度，也可以加装脚轮实现工位间的快速转移，侧边预留的走线槽位可以将X、Y、Z轴的电机线缆、

　　主轴供电线缆全部隐藏在机架内部，避免加工过程中切屑、切削液飞溅到线缆上造成老化破损，也能防止移动轴运行时剐蹭线缆引发故障。从设计思路的落地细节来看，整个机架的所有钣金折弯圆角都做了统一的R角处理，没有尖锐的外露边角，避免装配和日常维护时划伤操作人员，所有镂空区域的边缘都做了翻边加强处理，相比单纯的平板切割结构，翻边后的板材抗扭刚性可以提升40%以上，不需要额外焊接加强筋就能满足小型主轴切削时的刚性需求。针对木材和铝材加工的切屑特性，机架的底部承载平台做了轻微的倾斜导屑设计，加工产生的木屑、铝屑可以顺着倾斜面滑落到机架下方的集屑槽内，不需要人工频繁清理工作台面的积屑，也能避免切屑堆积在导轨安装位附近，影响导轨的运行精度和使用寿命。从安装边界尺寸来看，这套机架的整体外接轮廓控制在桌面设备的常规尺寸范围内，横向宽度适配常规600mm行程的X轴导轨安装，纵向深度适配400mm行程的Y轴导轨安装，Z轴立板的高度预留了200mm的加工行程空间，可以满足常规厚度的木材、10mm以内厚度铝板的雕刻铣削需求，所有安装孔位的孔距都遵循通用的数控设备安装标准，用户可以直接搭配市面上常规的直线导轨、滚珠丝杆、步进电机组件完成整机装配，不需要额外做孔位的二次加工。在结构刚性的验证逻辑上，设计阶段针对主轴切削时的三个方向受力做了模拟校核，当主轴端施加100N的侧向切削力时，机架的最大形变量控制在0.02mm以内，完全可以满足木材、铝材加工时的精度要求，

　　不会因为机架形变导致加工尺寸超差。另外，机架的表面处理预留了喷塑或者阳极氧化的工艺余量，加工完成后可以根据使用场景选择对应的表面处理方式，提升机架的防锈能力和耐磨性能，延长在多尘、有少量切削液飞溅的加工环境下的使用寿命。相比传统的拼装式铝型材机架，这种一体化钣金机架的装配误差更小，不需要反复调整铝型材的拼接垂直度，装配效率可以提升60%以上，同时整体的外观一致性更好，没有外露的连接螺丝和拼接缝隙，日常清理维护更加方便。针对小型加工场景的常见需求，机架的侧边还预留了冷却喷雾装置、吸尘管路的安装位，用户可以根据加工材料的不同，加装对应的辅助加工配件，加工木材时可以加装吸尘接口及时吸走木屑，加工铝材时可以加装冷却喷雾装置降低刀具温度，不需要额外在机架上打孔固定配件，降低了用户的改装成本。
