盘式制动卡钳三维结构设计

项目分类:制动器 发布时间:2024-02-04 ID:734042
  • 盘式制动卡钳三维结构设计
  • 盘式制动卡钳三维结构设计
  • 盘式制动卡钳三维结构设计
  • 盘式制动卡钳三维结构设计
  • 盘式制动卡钳三维结构设计
  • 盘式制动卡钳三维结构设计

  盘式制动卡钳是车辆制动系统的核心执行部件,广泛应用于乘用车、商用车、摩托车以及部分工程行走机械的轮边制动单元中,相比传统鼓式制动结构,其散热性能更优、制动响应速度更快、涉水后制动效能恢复迅速,在频繁制动工况下的热衰退抗性更强,是当前道路车辆轮边制动的主流结构形式。

  从实际使用场景来看,这类浮动式盘式卡钳多匹配通风制动盘或实心制动盘使用,安装于转向节或后桥桥体的安装支座上,卡钳本体跨置在制动盘两侧,制动液从制动主缸经管路输入卡钳的轮缸腔体内,推动活塞带动内侧摩擦片压向制动盘工作面,同时卡钳钳体在导向销的滑动作用下反向位移,带动外侧摩擦片同步压紧制动盘,通过两侧摩擦片与制动盘端面的摩擦力形成制动力矩,实现车轮转速的控制。

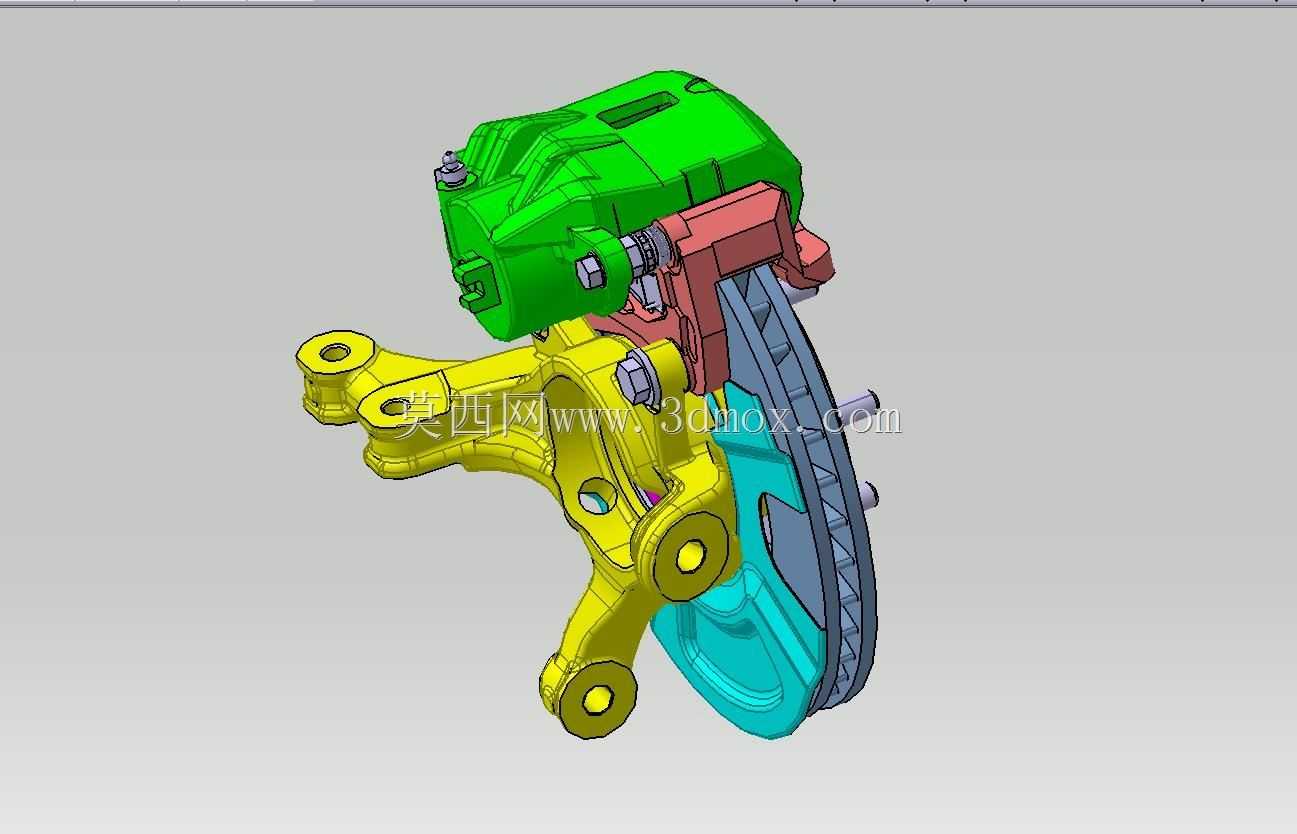

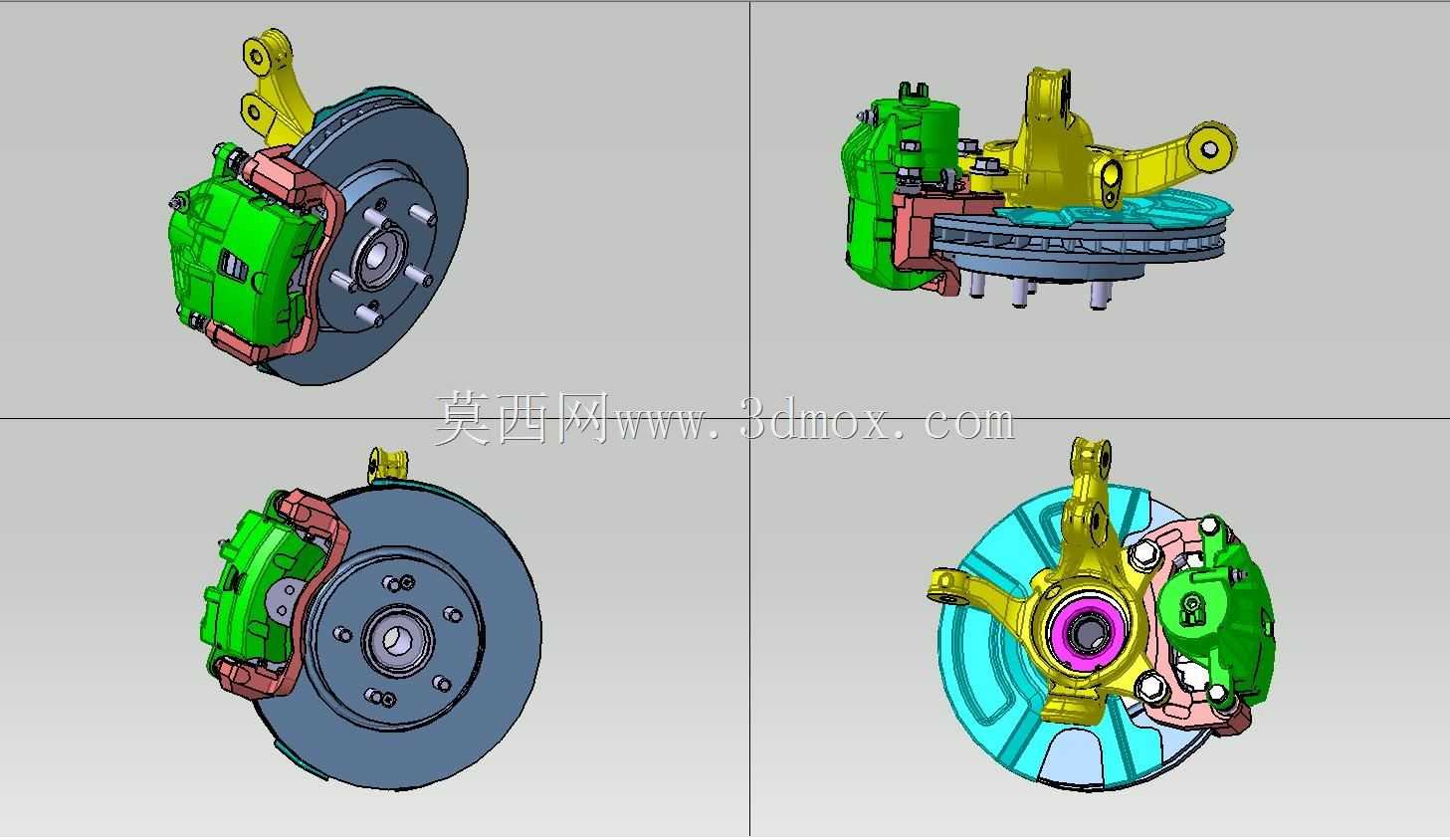

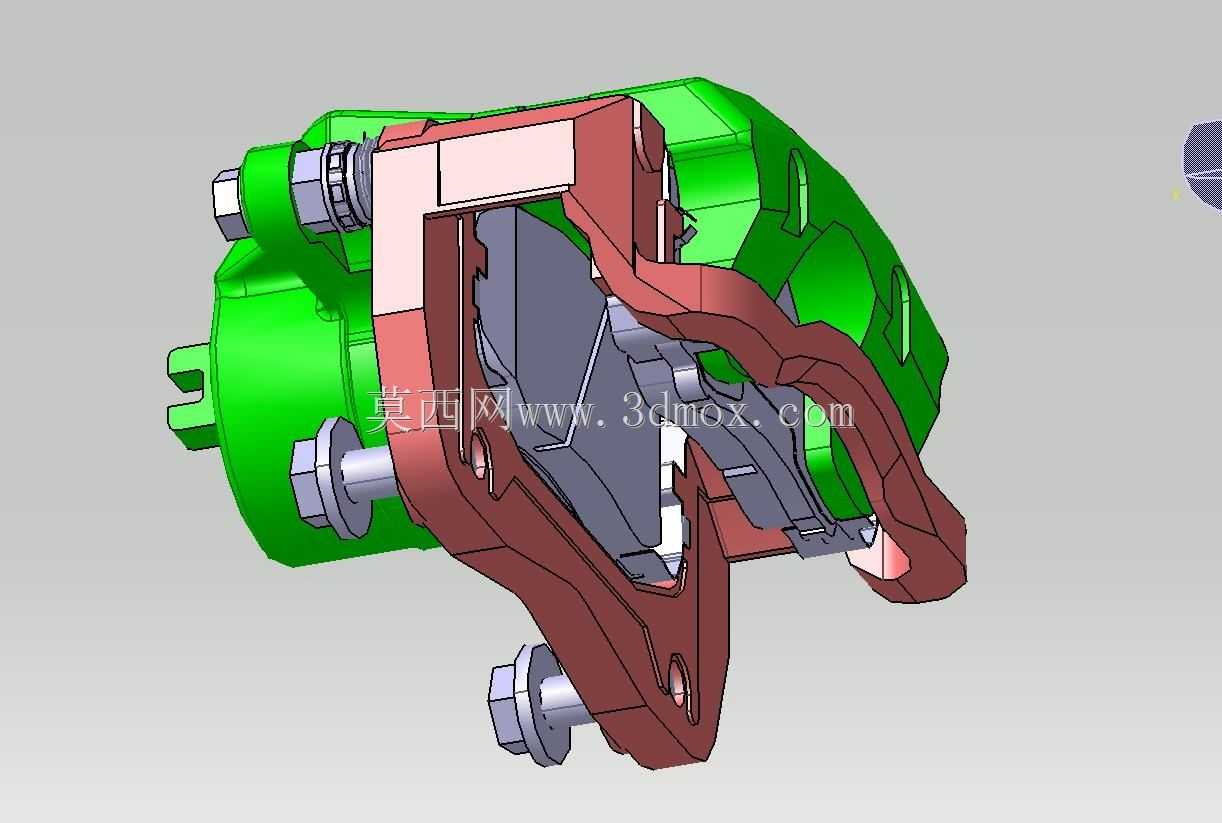

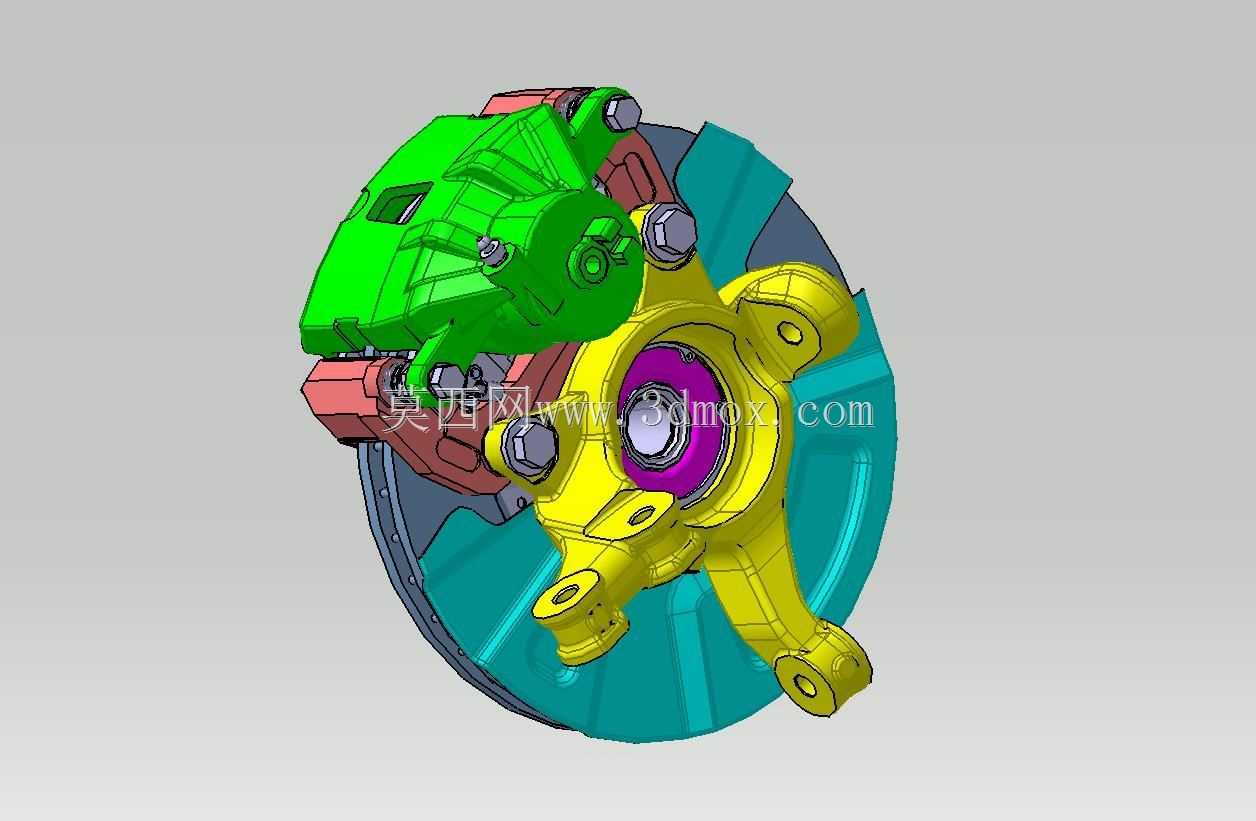

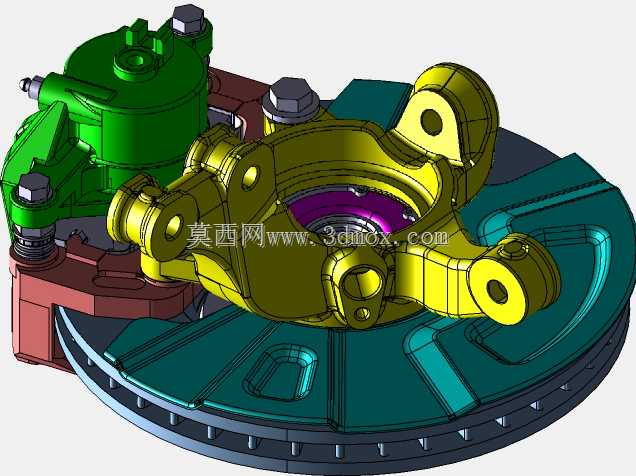

  在结构设计层面,该卡钳采用常见的单活塞浮动钳架构,整体轮廓围绕制动盘的安装空间做避让设计,钳体的内侧腔体集成轮缸结构,活塞端面设置有隔热垫片,避免摩擦片产生的高温经活塞传导至制动液引发气阻;钳体两侧设置有摩擦片安装导槽,摩擦片通过定位弹片卡装在导槽内,可沿制动盘轴向自由滑动,同时设置有防振弹片抑制制动过程中的摩擦片异响;导向销部位配套有防尘套与润滑脂腔,避免泥水、粉尘进入滑动配合面引发卡滞,保证浮动动作的顺畅性。

  设计过程中需要重点考量安装边界的匹配性:卡钳的安装孔位间距需与转向节的安装支座完全适配,钳体内腔与制动盘的径向间隙需控制在合理范围,避免车辆行驶过程中颠簸跳动引发卡钳与制动盘的运动干涉;摩擦片的有效摩擦面积需匹配目标车型的制动力矩需求,活塞直径的选取需结合制动系统的液压压力参数,保证轮缸输出推力满足最大制动力的设计要求,同时避免制动力过大引发车轮抱死。

  从结构细节来看,卡钳本体采用高强度球墨铸铁铸造后经机加工成型,轮缸内壁做珩磨处理保证表面粗糙度与圆柱度要求,活塞采用钢制冲压或铝合金加工成型,表面做硬质阳极氧化处理提升耐磨性能;制动液进油口设置在钳体上部位置,配套有放气螺钉结构,用于装配过程中排出轮缸内的空气,避免空气可压缩性导致的制动踏板发软、制动行程过长问题;钳体外侧设置有摩擦片磨损限位结构,当摩擦片磨损到极限厚度时,金属报警片会与制动盘接触发出尖锐异响,提醒使用者及时更换摩擦片。

  在实际装配验证环节,需要确认卡钳安装后与轮毂、轮辋的内侧间隙,避免转向过程中卡钳与轮辋发生碰擦;导向销的润滑需采用指定的耐高温润滑脂,避免高温工况下润滑脂流失导致滑动卡滞;摩擦片的背板与活塞、钳体接触部位需涂抹消音膏,抑制制动过程中的高频振动异响。这类卡钳结构的三维建模过程中,需要重点还原各配合面的公差要求,比如轮缸与活塞的配合间隙、导向销与导向孔的滑动配合公差、摩擦片与导槽的间隙值,这些参数直接影响卡钳的实际工作性能,建模时不能仅做外观曲面的还原,需要将内部的密封槽、防尘套卡槽、弹片安装位等细节结构完整呈现,才能为后续的有限元强度分析、制动性能仿真、装配干涉检查提供准确的模型基础。

  针对不同吨位的车型,卡钳的尺寸参数会做对应调整,比如小型乘用车的卡钳活塞直径多在48mm到60mm区间,匹配280mm到330mm直径的制动盘,而轻型商用车的卡钳活塞直径会提升到60mm以上,匹配更大直径的制动盘以获得足够的制动力矩;卡钳的安装面到制动盘中心的偏置距也是关键安装参数,建模时需要严格按照实际安装边界设定,否则会出现装配后卡钳位置偏移,导致摩擦片偏磨、制动拖滞等问题。
