组合式链式垂直输送生产线结构设计

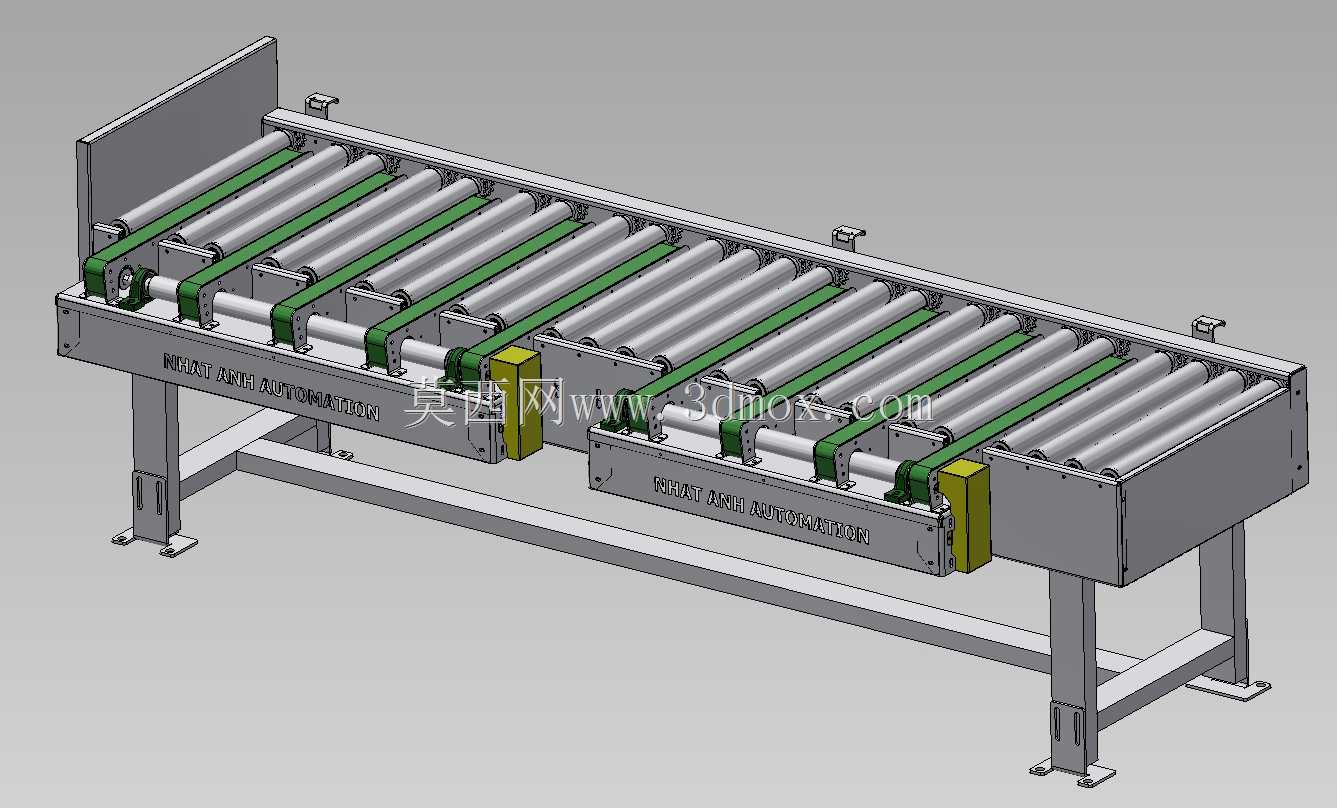

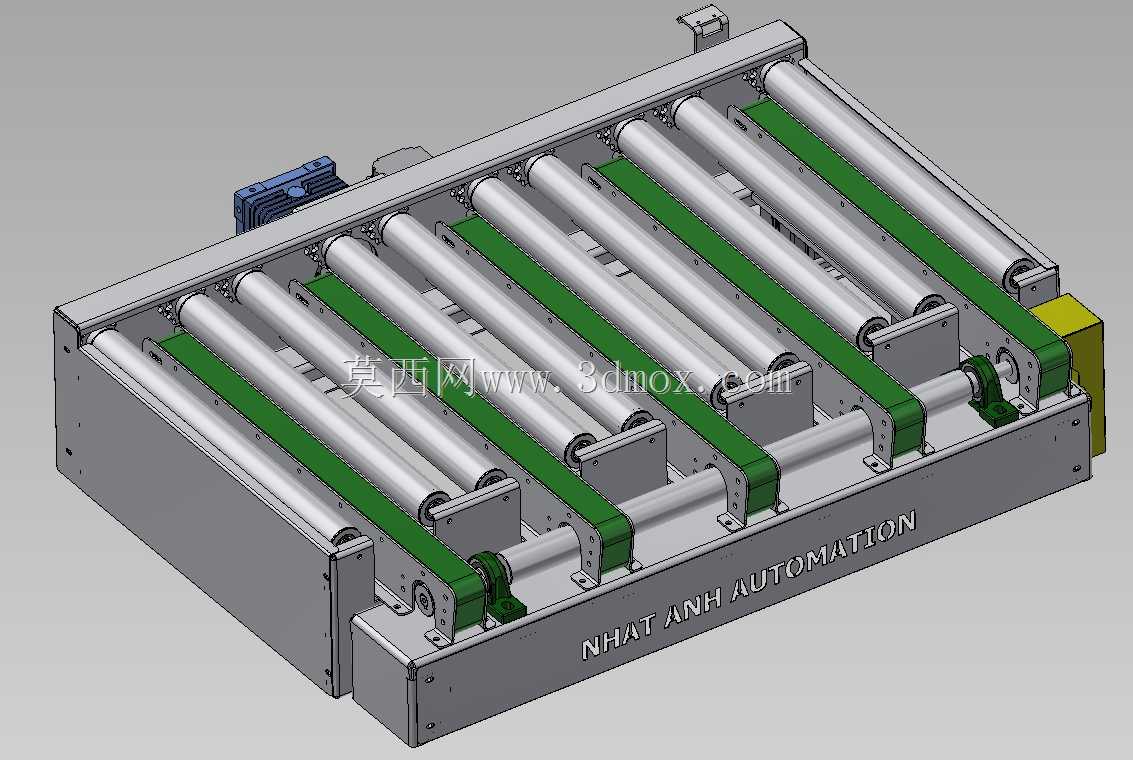

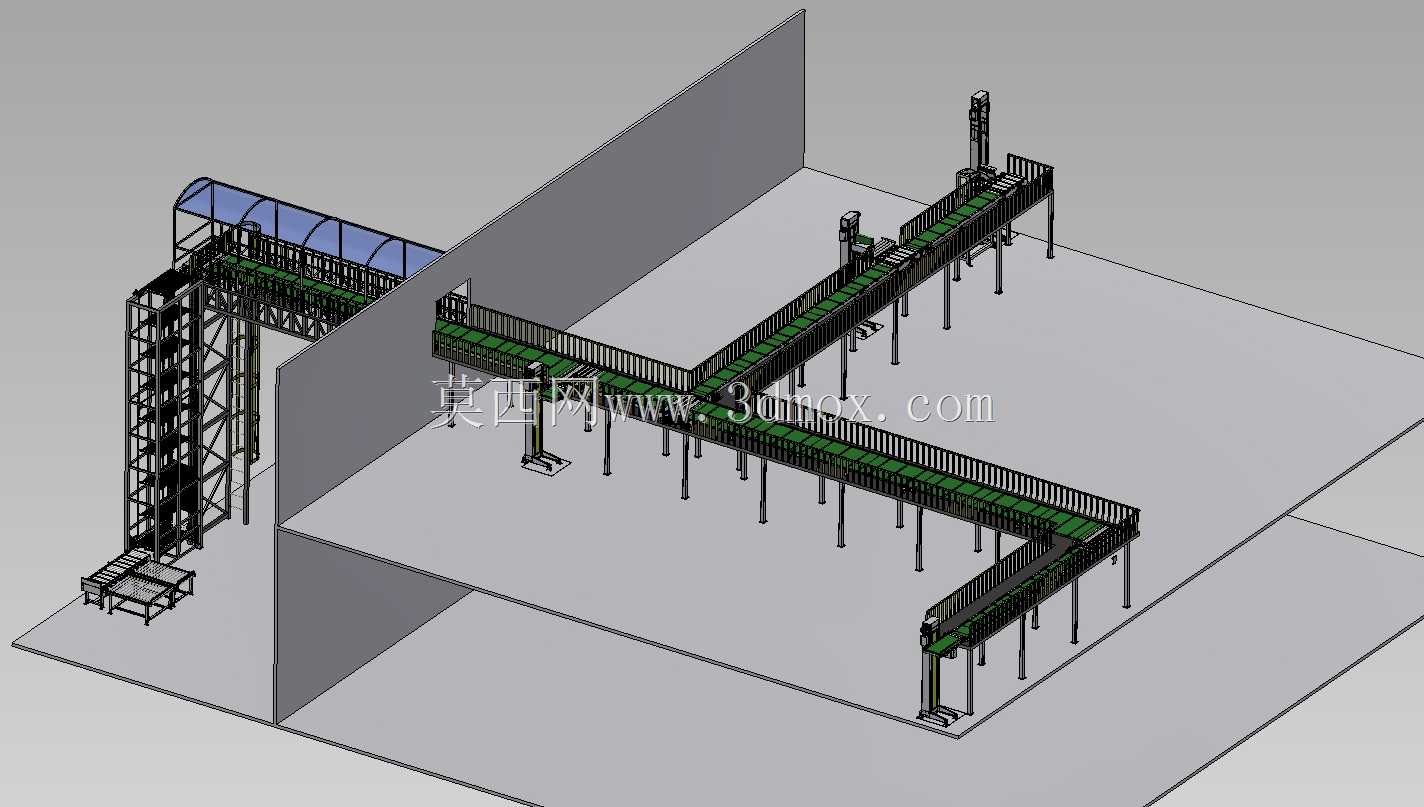

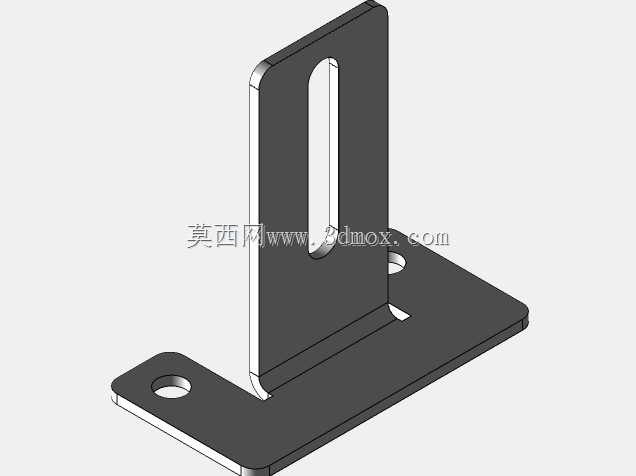

　　这套组合输送结构主要面向车间内多层级、跨区域的散件与包装件连续转运场景，常见于电商仓储分拣、轻工产品组装线、食品包装后段输送这类需要同时覆盖水平长距离输送与垂直高差转运的工况，解决传统单台输送设备无法同时适配平面走线与楼层/工位高差输送的痛点，避免物料在不同输送环节反复转挂、人工搬运带来的效率损耗与磕碰风险。整套结构采用分段模块化设计思路，水平输送段采用标准链式输送单元拼接，可根据车间实际走线需求调整单段长度、转弯角度，图中可见的多段直角转弯结构，就是为了适配车间立柱、现有设备的避让需求，无需额外定制异型段机架，安装时可通过膨胀螺栓直接固定在硬化地面上，支腿高度可通过底部调节螺栓进行±50mm的微调，

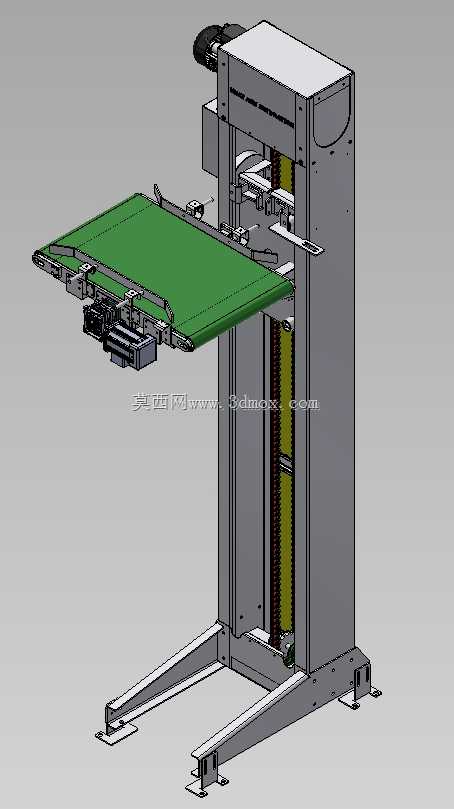

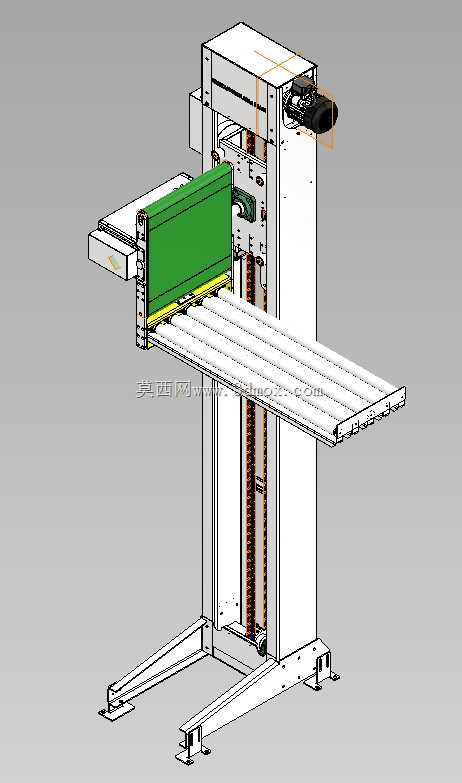

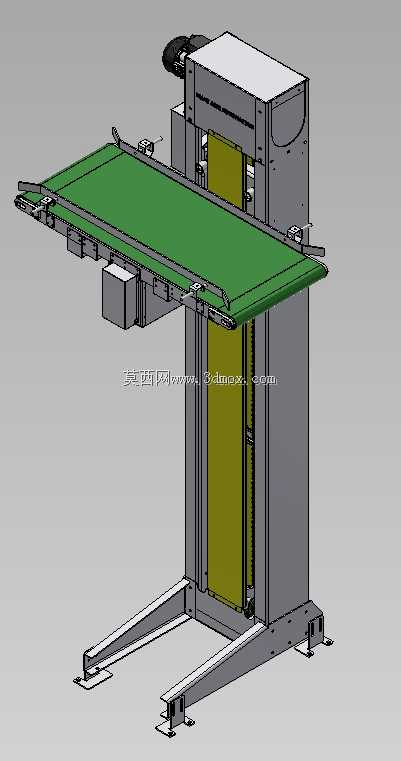

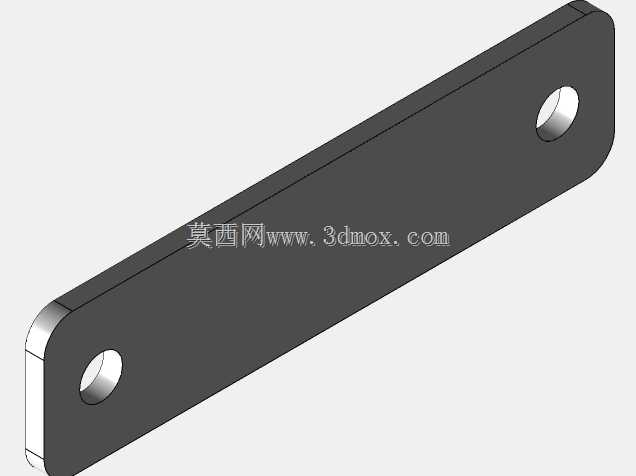

　　抵消地面平整度误差带来的机架倾斜问题，保证链条运行时不会出现跑偏、卡滞。垂直输送段采用Z型连续链斗/链板结构，和水平段的链条线速度保持严格同步，物料从水平段进入垂直段时无需额外的推送、挡停机构，依靠链条上的拨块或承载板直接将物料托举提升，到顶后自动汇入上层水平输送线，全程无转运断点，输送过程中物料姿态稳定，不会出现滑落、卡料问题，适合输送重量在50kg以内的箱装、规则硬质工件，输送节拍可通过驱动端的变频电机调整，适配上下游设备的生产节奏。设计时优先考虑了安装边界的适配性，水平段机架宽度根据输送物料的最大外轮廓预留100mm的双侧安全间隙，支腿间距控制在1.5m以内，避免长距离输送时机架中段下挠，影响链条运行精度；

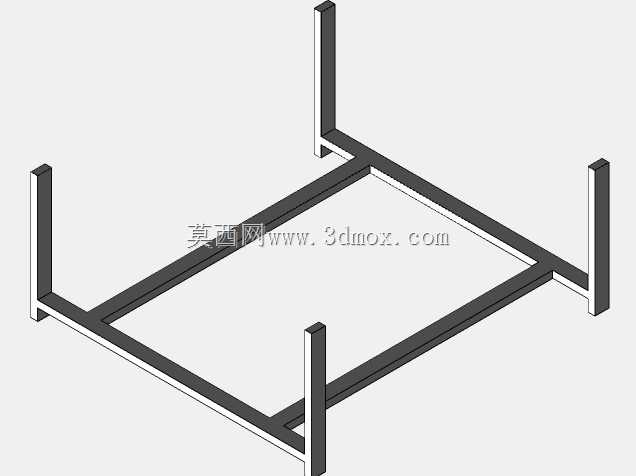

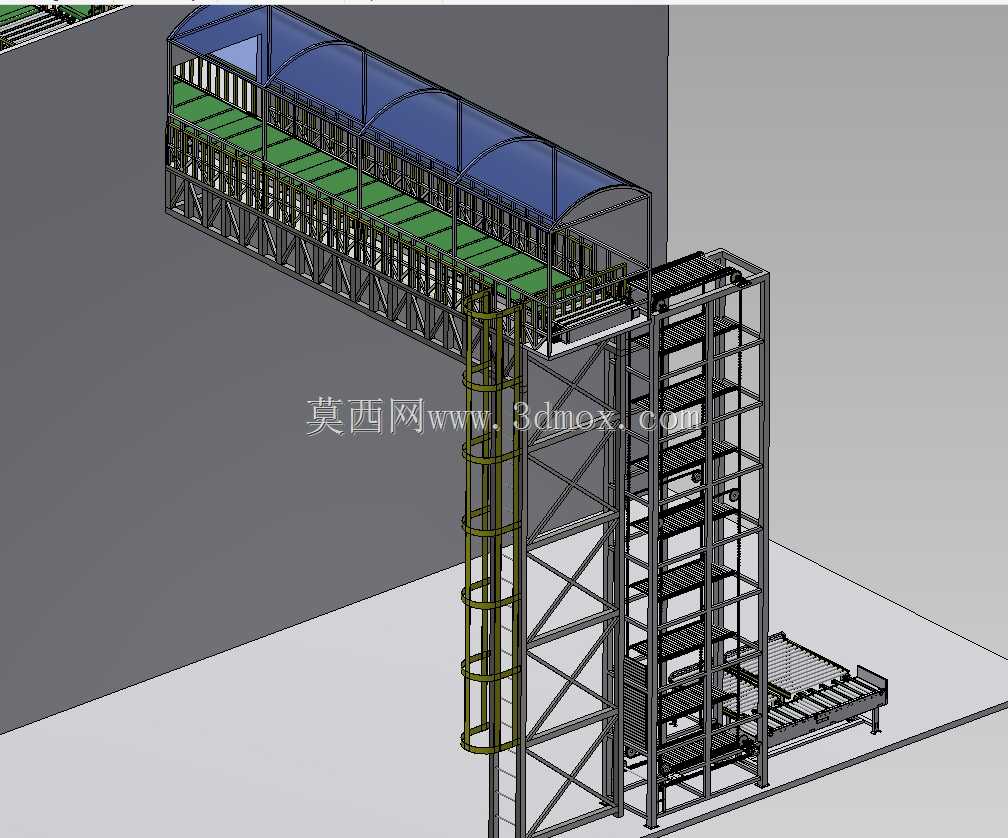

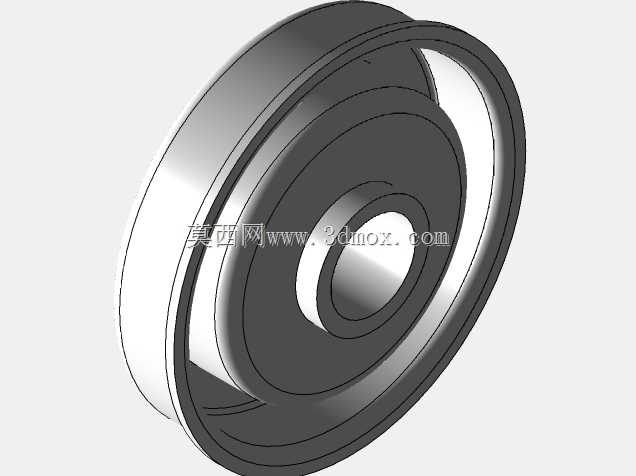

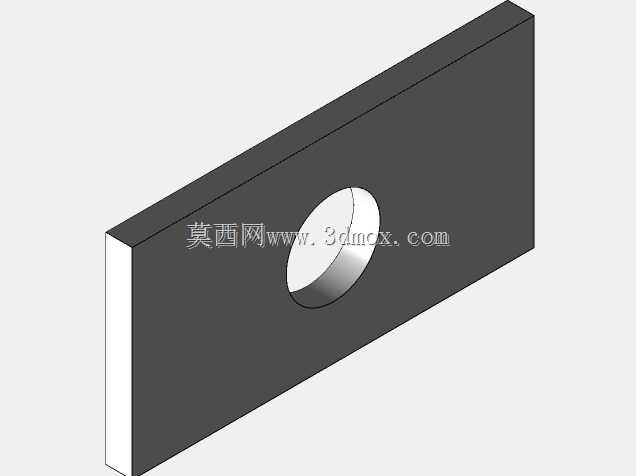

　　垂直段的机架采用封闭式方管焊接结构，整体垂直度公差控制在1/1000以内，保证提升链条运行时不会出现晃动，垂直段的进料口、出料口和水平段的对接处预留20mm的安装调节间隙，方便现场安装时调整对接精度，避免出现段差导致物料卡滞。整套结构的驱动单元统一布置在各段的出料端，采用电机直连减速机的驱动方式，减少传动环节的功率损耗，张紧机构布置在各段的进料端，采用螺杆式张紧结构，日常维护时只需调整张紧螺杆即可补偿链条磨损带来的伸长量，无需拆解机架。两侧的护栏采用分段式快拆结构，当出现卡料或需要清理输送面杂物时，可快速拆下对应段的护栏，无需整体拆解防护结构，降低日常维护的工作量。转弯段的导轨采用超高分子量聚乙烯材质，和输送链条直接接触，

　　既降低链条运行时的摩擦噪音，也能减少链条磨损，延长易损件更换周期，转弯处的弯道半径根据输送物料的最小转弯半径设计，避免物料在转弯时被护栏卡住，同时转弯段的线速度和直段保持一致，不会出现物料在转弯处堆积的问题。对于需要跨越人员通道的输送段，机架底部预留2m的通行净空，满足车间人员通行、小型物料车通过的需求，跨越段的机架额外增加斜向支撑，保证大跨度时机架的刚性，不会因为人员触碰、设备震动出现明显晃动。整套结构的所有外露传动部件都布置在机架内侧，外侧加装可拆卸的防护盖板，避免运行时人员误触转动部件，符合车间设备的安全防护要求，同时防护盖板采用卡扣式固定，日常检查传动部件状态时无需工具即可快速拆下。
