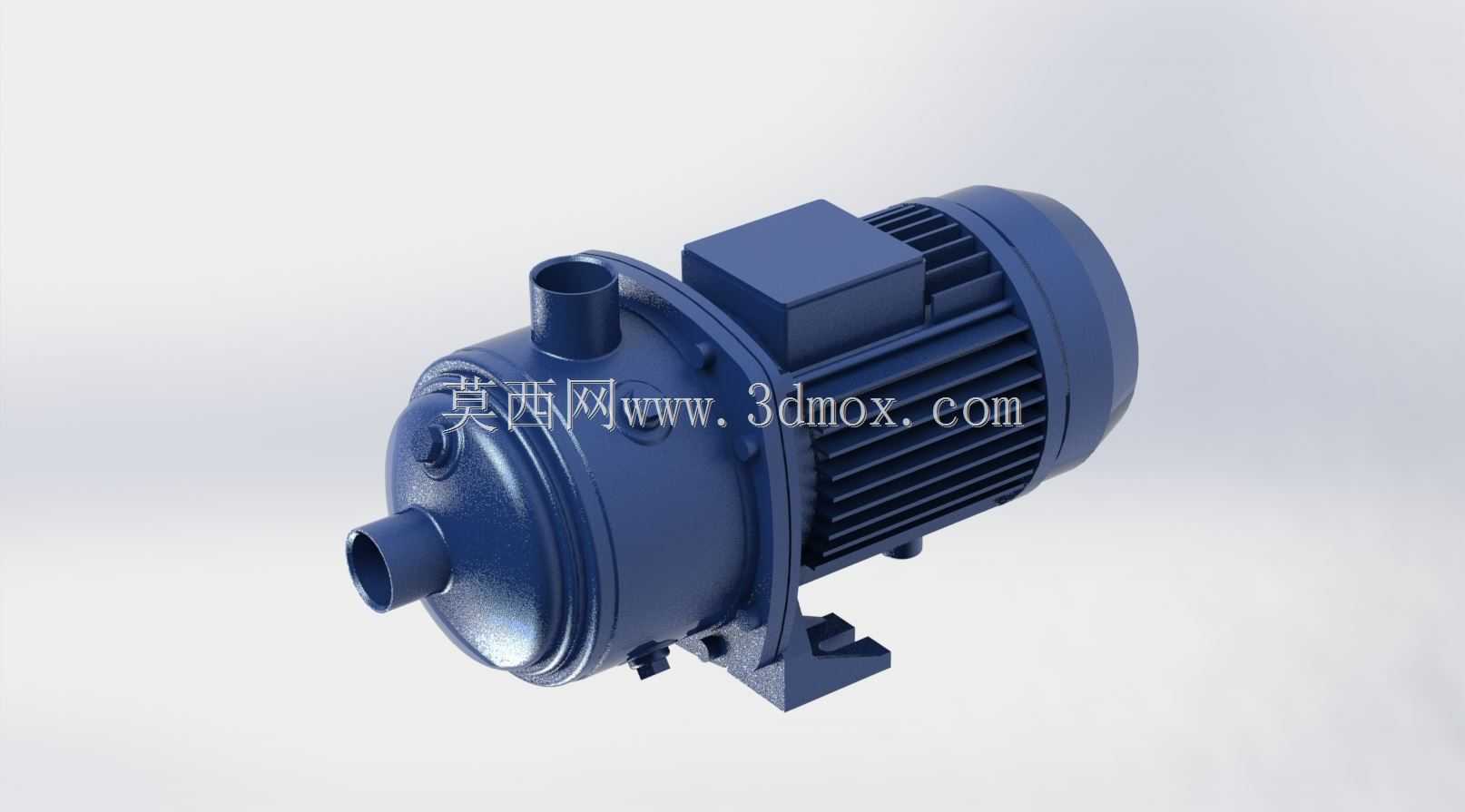

荏原卧式单级离心泵三维结构设计

　　这款卧式离心泵的结构设计完全贴合民用及工业给排水场景的实际安装需求，泵体与驱动电机采用同轴直联的共底座结构，省去了传统联轴器连接所需的对中调整环节，能大幅降低现场安装的调试工时，也减少了长期运行中因对中偏差引发的轴封磨损、轴承过热等常见故障。从实际应用场景来看，这类泵可覆盖建筑供水、暖通循环、轻型工业流体输送、水处理系统增压等多个工况，适配清水或理化性质接近清水的介质输送，过流部件的流道设计采用了渐扩式压水室结构，能在额定转速下有效降低流体在泵腔内的湍流损失，提升运行效率。

　　从结构设计逻辑来看，建模过程中优先保证了安装边界的准确性，泵脚的安装孔位间距、进出口法兰的连接尺寸、电机接线盒的朝向与空间预留都严格遵循同类型产品的通用安装规范，进出口采用轴向进水、径向出水的布局，既符合管路布置的常规习惯，也能平衡泵体运行时的径向受力，延长机械密封的使用寿命。泵体的蜗壳流道做了平滑过渡处理，没有出现截面突变的结构，能减少介质流动过程中的水力冲击，降低运行时的流体噪音，叶轮采用闭式结构设计，前后盖板的曲率匹配流体在叶轮内的流动轨迹，能在50Hz工频运行下保持稳定的扬程与流量输出。

　　设计时充分考虑了日常维护的便利性，泵体与电机的连接采用快拆式结构，不需要拆卸进出口管路即可完成机械密封、叶轮的检修更换，后端的电机散热筋沿轴向均匀排布，能在电机运行时形成顺畅的散热风道，保证连续运行时的绕组温度处于合理区间。安装底座采用一体式铸铁结构的设计逻辑，预留了减震器安装的螺孔位置，用户可根据现场工况选择加装橡胶减震器或弹簧减震器，降低运行振动向基础的传递。轴封位置采用了集装式机械密封的安装腔设计，相比传统填料密封，泄漏量更低，不需要频繁调整压盖松紧，能减少后期维护的工作量。

　　从外形尺寸的边界控制来看，整机的轴向长度、径向高度都控制在同功率段泵型的常规尺寸范围内，不会出现现场安装时与周边管路、设备干涉的问题，泵体顶部预留了排气螺孔的位置，首次启动前可通过该螺孔排净泵腔内的空气，避免气缚现象导致的泵不出水故障。底部的放水螺孔设置在泵腔最低位置，冬季停机时可排净泵腔内残留的介质，防止冻裂泵体。电机端的轴承室预留了润滑脂加注通道，长期运行时可在不停机的状态下补充润滑脂，提升设备的连续运行能力。

　　在细节结构处理上，叶轮与泵轴的连接采用平键传动加锁紧螺母的结构，能保证传动扭矩的可靠传递，避免启动瞬间叶轮与轴出现相对滑动，泵体与泵盖的结合面采用止口定位加密封垫的密封形式，能保证高压工况下结合面不会出现介质泄漏。进出口法兰的密封面采用凸面结构，适配通用的非金属平垫片，用户不需要定制特殊密封件即可完成管路连接。整体结构没有冗余的设计，所有外部凸起的结构都做了圆角过渡处理，既避免了安装过程中尖锐边角造成的磕碰损伤，也能减少运行过程中灰尘、杂物在表面积攒，便于日常清洁维护。
