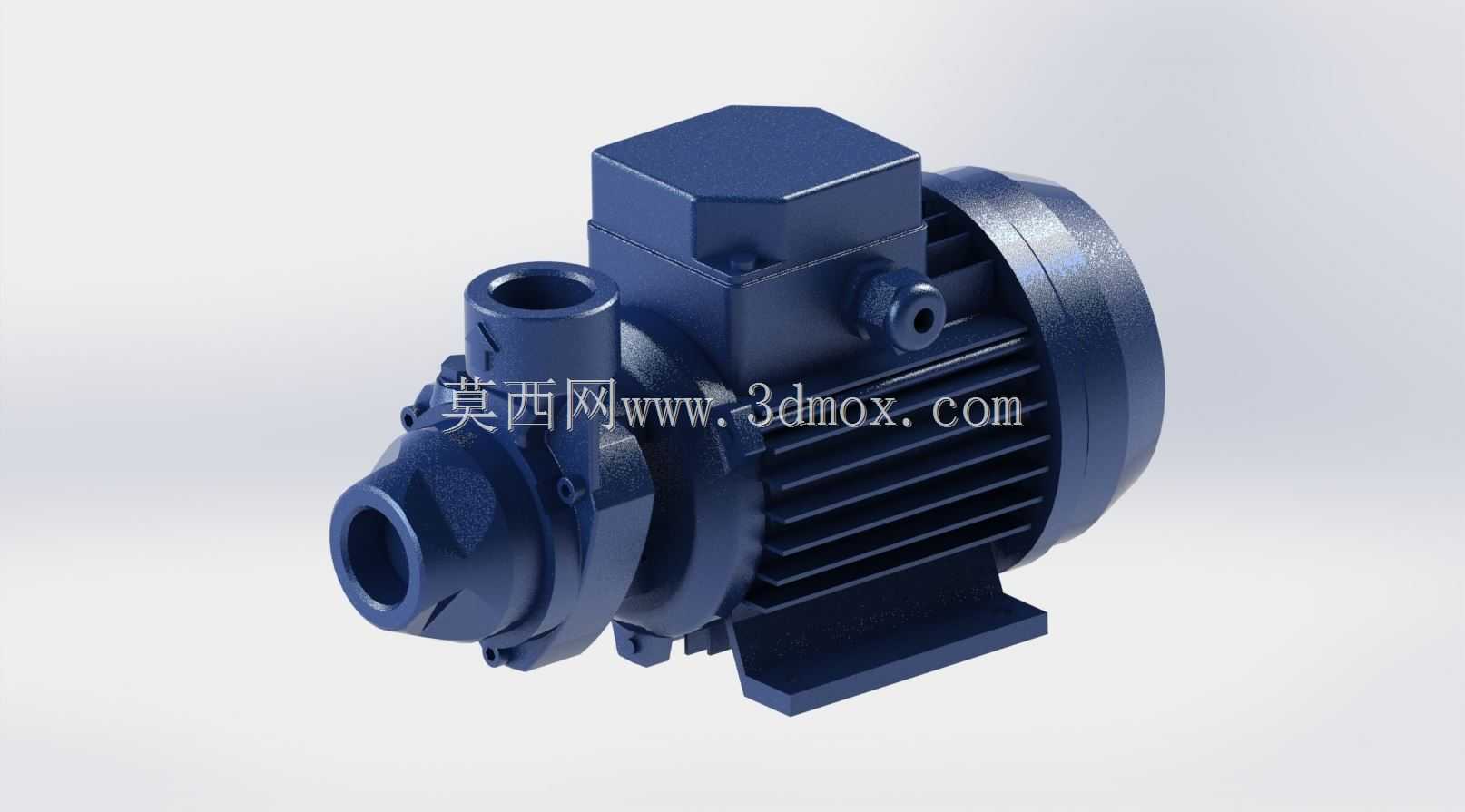

荏原PRN50T型50Hz旋涡泵结构设计

　　这款旋涡式流体输送设备，在民用供水、小型暖通循环、低压工业流体输送场景中有着极高的适配性，尤其适合小流量高扬程的管路工况，相比普通离心泵，其在小流量区间的扬程曲线更陡，不会因管路压力波动出现流量大幅跳变，在高层住宅入户增压、小型锅炉补水、设备冷却循环回路中，能稳定维持管路压力，避免普通离心泵在小流量下的效率骤降与气蚀风险。从结构设计逻辑来看，该泵采用电机与泵体直联共轴的集成式布局，没有额外的联轴器结构，大幅压缩了整机轴向尺寸，安装时不需要额外预留联轴器调整空间，对狭小安装位的适配性更好。泵体部分的流道采用环形旋涡式结构设计，叶轮为开式直叶片结构，叶片沿叶轮周向均匀分布，流体在流道内随叶轮旋转做多次旋涡运动，

　　通过动量交换持续获得压力提升，这种结构不需要复杂的导叶部件，泵体铸件的模具结构更简单，加工工序更少，批量生产时的成本控制优势明显。进出水口采用同轴线侧出布局，两个接口的中心距、螺纹规格完全匹配民用供水系统的常用管路标准，现场安装时不需要额外加装变径接头，直接对接标准镀锌管或PPR管路即可，进出口的密封面采用平面加O型圈的密封结构，相比锥管螺纹密封，其密封可靠性更高，后期维护拆解后重新装配也不容易出现渗漏问题。电机部分采用标准封闭式异步电机结构，外壳的散热筋沿轴向平行分布，筋条高度从机座中心向两端逐渐降低，既保证了散热面积足够，又不会在安装时与周边管线产生干涉，电机接线盒位于机座顶部，接线口采用标准电缆密封接头，

　　适配常规户外布线的防护要求，底部的安装脚为整体铸铁结构，四个安装孔的孔距符合小型泵类的通用安装尺寸规范，可直接固定在常规混凝土基础或型钢支架上，不需要额外制作过渡安装板。设计时针对气蚀问题做了专门优化，叶轮入口处的叶片做了斜切修缘处理，降低了入口处的流体局部流速，在入口压力偏低的工况下，能有效延迟气泡析出，降低气蚀对叶轮和泵体的冲蚀损伤，延长过流部件的使用寿命。泵腔与电机腔之间采用机械密封结构，相比传统填料密封，其泄漏量更低，运行时的摩擦阻力更小，不需要定期调整填料压盖的压紧力，日常维护工作量大幅减少，机械密封的静环直接嵌在泵体的密封槽内，动环随轴旋转，配合面采用硬质合金对石墨的摩擦副材质，适配清水或轻度腐蚀性流体的输送场景。

　　整机的重量分布经过平衡设计，重心落在安装脚的几何中心位置，运行时的振动幅值控制在很低的水平，不需要额外加装减震垫也能满足民用场景的噪音要求，泵体顶部设置有排气螺塞，首次启动时拧开螺塞排净泵腔内的空气即可正常引水，不需要额外配置引水装置，操作门槛极低。在安装边界上，整机的最大径向尺寸不超过电机外壳的散热筋外圆，轴向尺寸从泵头入口端面到电机风罩端面的长度控制在紧凑范围内，侧面没有突出的结构件，并排安装多台泵时，相邻泵体的最小间距只需要预留管路安装的操作空间即可，不会出现结构干涉问题。过流部件的壁厚经过强度校核，在额定工作压力下的变形量远小于密封结构的允许变形阈值，长期运行不会因壁厚不足出现泵体开裂或密封失效问题，叶轮与泵腔之间的间隙控制在合理范围，既保证了容积效率，又不会因加工或装配误差出现叶轮擦碰泵体的问题，对零部件的加工公差要求更宽松，批量生产时的良品率更高。
