KCD1-110型超薄翘板电源开关结构

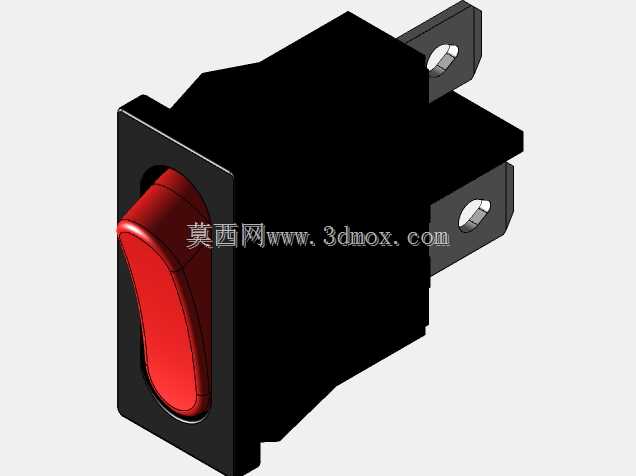

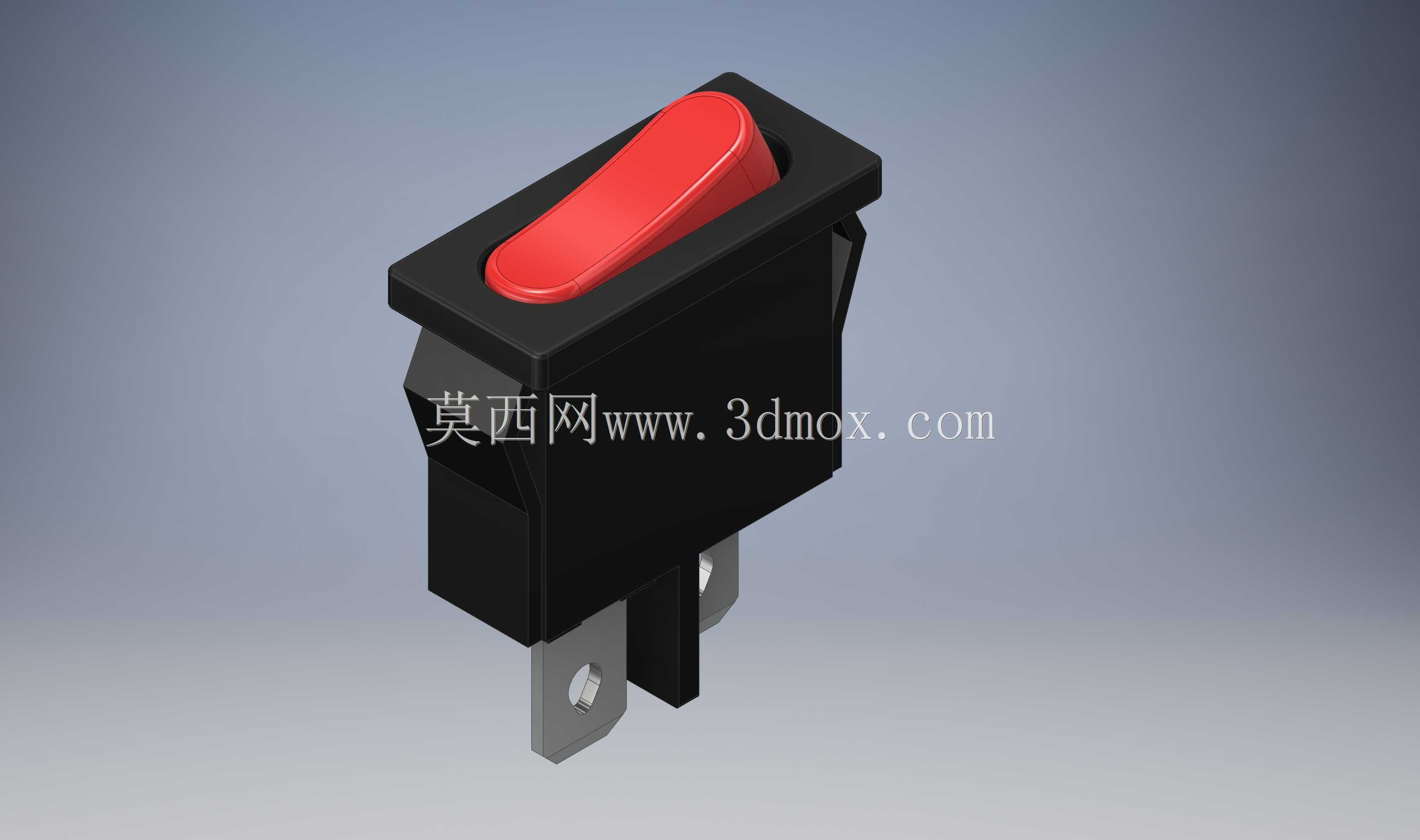

　　日常做消费类电子、小型工控终端的结构选型时，经常会遇到面板空间极度局促的场景——比如手持检测设备的侧装电源键、超薄排插的面板控制位、小型通讯模块的外接供电切换位，常规厚度的船型开关往往会顶到内部PCB板的布局边界，要么被迫加高外壳厚度，要么重新调整板上元件排布，徒增整体设计的迭代成本。这款薄型翘板开关的结构设计，刚好针对这类窄空间安装场景做了适配，从三维结构上能清晰看到其壳体做了扁平化压缩，在保留翘板开关操作手感与通断可靠性的前提下，尽可能压缩了垂直面板方向的安装深度。

　　从实际使用逻辑来看，这类翘板开关属于低压小电流回路的通断控件，多用于交流250V以内、电流负载不高的供电回路切换，相比同尺寸的拨动开关，翘板式的按压操作面更大，戴薄手套操作也能准确触发，不会出现拨动式开关拨杆过窄、操作打滑的问题；相比自锁式按键开关，翘板的开合状态辨识度极高，操作人员扫一眼就能判断回路通断状态，不需要额外加状态指示灯也能避免误操作，很适合用在设备总电源、功能模块供电切换这类需要明确状态标识的位置。

　　从结构设计细节来看，这款开关的外壳采用卡扣式装配结构，没有额外的超声焊接或螺丝固定位，壳体拼缝精度控制到位，既可以满足日常使用的防尘要求，也能在批量生产时简化装配工序，降低单颗零件的组装成本。操作翘板的转轴位置做了限位凸台，按压到位后有清晰的档位顿挫感，不会出现半开半合的接触不良问题；底部的两个插片式接线端采用平行排布设计，插片厚度与间距符合通用接插件的适配标准，焊接在PCB上时可以直接过波峰焊，不需要额外补焊，也可以搭配配套的插簧端子做线束连接，适配不同的装配工艺需求。

　　安装边界上，这款开关的开孔尺寸为20x6.8mm，属于长条形开孔，开孔边缘到壳体定位台阶的距离做了精准控制，面板厚度在0.8mm到2mm之间都可以通过卡扣牢牢固定，不需要额外加螺母或打胶固定，装配时只需要将开关对准开孔按压到位即可，能大幅减少产线的装配工时。开关翘板的突出面板高度控制得极低，不会因为突出过多在设备搬运、收纳过程中被意外磕碰触发通断，同时翘板表面做了微弧面处理，手指按压时的贴合度更好，长期操作也不会出现硌手的问题。

　　建模过程中需要特别注意几个配合公差：一是卡扣与面板的配合间隙，预留0.1mm的安装余量既能保证按压装配的顺畅度，也不会出现安装后开关晃动的问题；二是翘板与壳体上沿的活动间隙，要保证翘板在两个档位切换时不会蹭到壳体边缘，同时间隙不能过大避免灰尘进入开关内部影响触点寿命；三是底部插片的位置度公差，要控制在0.05mm以内，避免焊接时出现插片偏位无法插入PCB对应孔位的问题。另外开关的绝缘壳体壁厚做了均匀化处理，最薄位置不小于0.8mm，既满足电气绝缘的安全要求，也不会因为壁厚不均导致注塑成型时出现缩痕、翘曲等外观缺陷。

　　在实际选型适配时，这类薄型翘板开关可以替代同开孔尺寸的传统厚型船型开关，在不需要修改面板开孔的前提下直接替换，给内部PCB板腾出至少3mm的垂直空间，方便布局更高的电容、接口类元件，对于做产品薄型化迭代的结构工程师来说，这类成熟结构的开关零件可以直接调用，不需要重新从零开模设计控件，能大幅缩短产品的研发周期。同时开关的翘板可以根据需求做不同颜色的区分，比如红色用于总电源、黑色用于功能切换、绿色用于启动回路，方便设备的操作界面做功能分区，降低操作人员的识别成本。
