机动车排气消音降噪装置结构设计

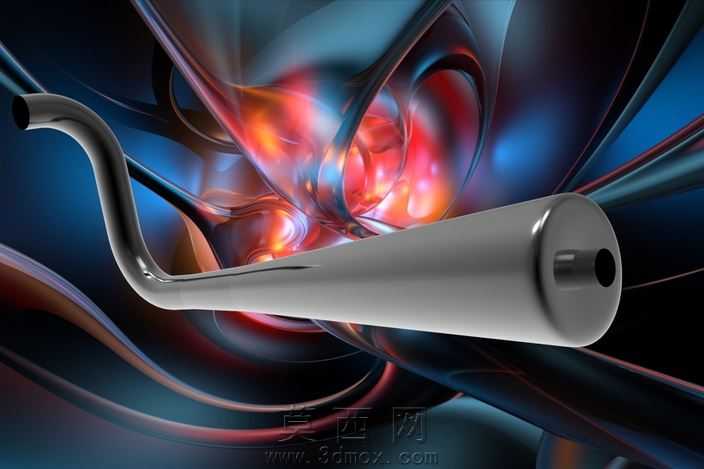

本作品为机动车配套的排气消音装置三维建模成果，建模阶段首先围绕排气系统的气流走向、安装适配性完成整体轮廓搭建，先以扫掠命令构建前端弯曲的进气连接管，严格匹配实车底盘的安装避让弧度，保证管路弯折处的曲率平滑过渡，避免气流在弯折位置形成紊流额外增加排气阻力。主体消音筒体采用回转体建模逻辑，先绘制筒体的截面轮廓线，通过回转命令生成基础筒身，再对筒体两端的端盖做封边结构处理，出气端的缩口结构单独做参数化建模，预留出与后续排气尾段连接的配合公差。材质渲染阶段针对金属部件的特性做精细化调整，整体采用哑光磨砂金属材质，还原钢制排气部件经过高温使用后的细腻金属质感，对管路的弯折处、筒体的焊缝位置做细微的材质肌理区分，避免整体材质过于单调失真；背景搭配带有流动光效的抽象红蓝渐变光影，既突出金属部件的冷硬质感，也通过暖色调光影呼应排气系统工作时的高温属性，强化作品的视觉表现力。结构设计上充分考量消音装置的实际功能需求，筒体内部预留了多腔室消音结构的安装空间，进气管道插入筒体的位置做了导流结构设计，引导废气在腔室内有序折返流动，通过路径损耗降低排气噪声的传递；整体模型的壁厚参数严格参考量产排气部件的工艺标准，既保证结构强度满足行车过程中的震动工况要求，也控制整体重量不会过度增加车辆负载。建模过程中对所有配合面做了公差校验，保证进气端、出气端的连接尺寸符合通用机动车排气系统的接口标准，模型的所有倒角、圆角处理都参考实际冲压、焊接工艺的加工要求，不存在无法落地生产的尖锐结构或工艺死角，整体模型既满足外观展示的渲染需求，也可直接用于后续的结构仿真、工艺开模参考。
