石油开采用500BBL立式压裂储液罐

　　在油气田压裂施工作业现场，压裂液的大容量临时存储与稳定供给是保障作业连续推进的核心环节，这款500BBL规格的压裂罐正是针对野外压裂作业的工况需求设计的专用储液设备。从现场布置的实际边界来看，该罐体采用集装箱式矩形主体结构，整体外形尺寸适配标准货运平板车的装载限界，无需额外超限运输审批即可完成井场间转场，罐体底部预留的标准叉车孔位与吊装吊点，可适配现场叉车、汽车吊等常规起重设备的装卸作业，无需定制专用吊具。罐体侧面集成的斜爬梯带顶部安全护栏，完全符合野外作业的高空行走防护规范，作业人员可通过爬梯直达罐顶操作平台，完成液位观测、罐口检修、加药作业等操作，爬梯踏步采用防滑格栅板设计，即使在井场带泥浆、油污的工况下也能保证踩踏摩擦力，避免滑倒风险。

　　从功能设计逻辑上，罐体采用波纹板加强的外壁结构，相比同容积的光滑壁罐体，波纹结构可在不增加板材厚度的前提下大幅提升罐体侧壁的结构刚度，承受满罐液体的侧压力时不会出现鼓胀变形，同时能降低罐体整体自重，提升转场装载效率。罐体底部设置的集成阀组 manifold 接口，可同时对接多台压裂泵的进液管路，也可实现多台压裂罐之间的串联连通，满足大规模压裂作业时的大流量供液需求，阀组接口采用标准法兰连接形式，可适配现场通用的高压软管、硬管接头，无需额外加工转换接头。罐体一端设置的圆形人孔，可满足检修人员进入罐内进行清罐、焊缝检查、防腐层修复等作业，人孔盖采用快开式压紧结构，无需专用工具即可完成启闭操作，适配野外作业的快速拆装需求。

　　在实际井场应用中，该压裂罐除了存储压裂基液外，也可临时存储返排液、清水、压裂添加剂等流体，罐体内部做的耐磨防腐涂层，可耐受压裂液中添加的化学药剂腐蚀，也能承受含砂返排液的长期冲刷，延长罐体的使用寿命。考虑到野外作业的摆放需求，罐体底部的支撑结构采用加强型鞍座设计，即使在井场未硬化的松软地面上，也可通过垫枕木的方式均匀分散罐体载荷，避免出现局部沉陷导致的罐体倾斜。罐顶设置的通气口可平衡罐内外压力，在快速进液、排液时不会出现罐内憋压或者负压吸瘪的情况，通气口自带的防尘挡雨结构，可避免野外作业时雨水、沙尘进入罐内污染储液。

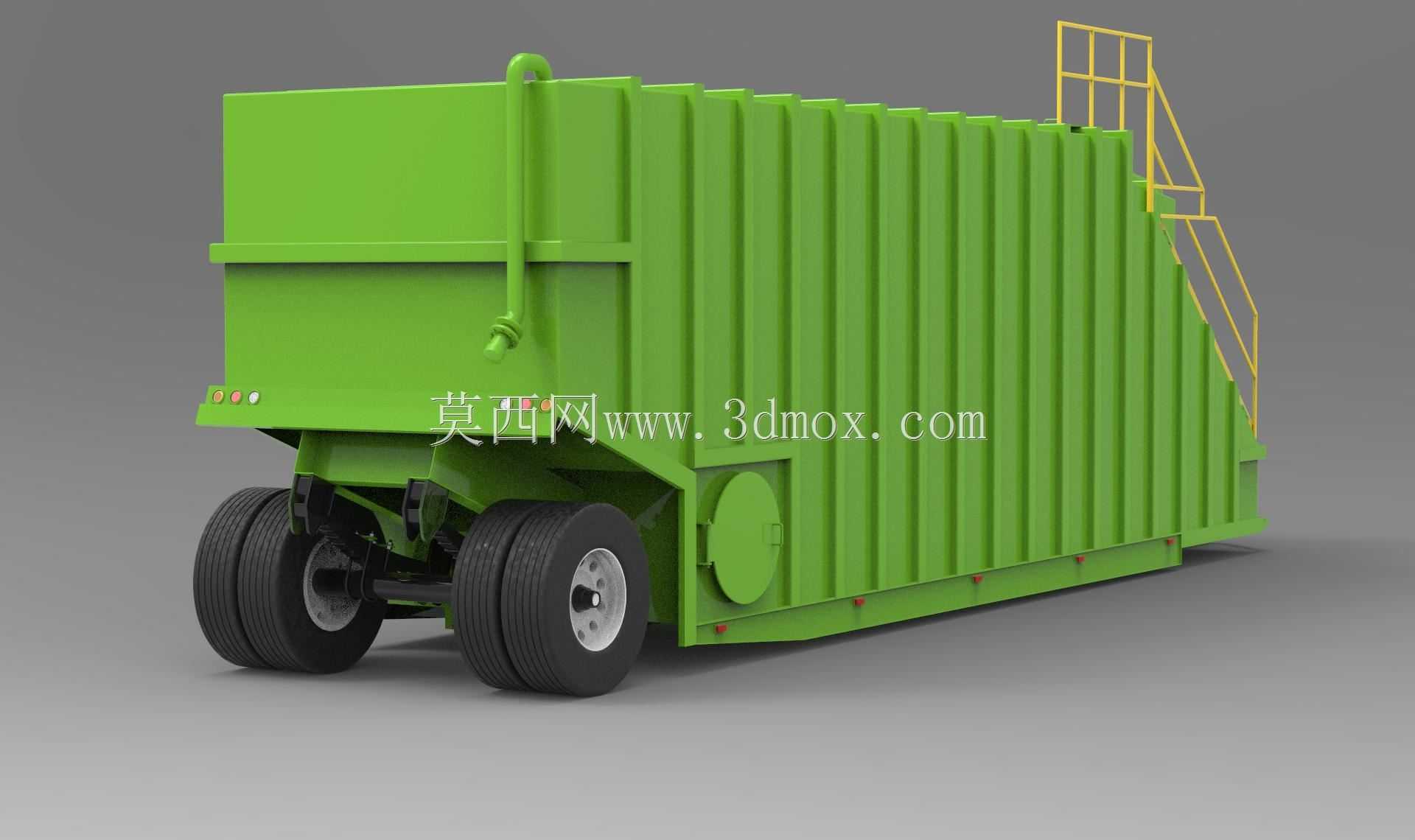

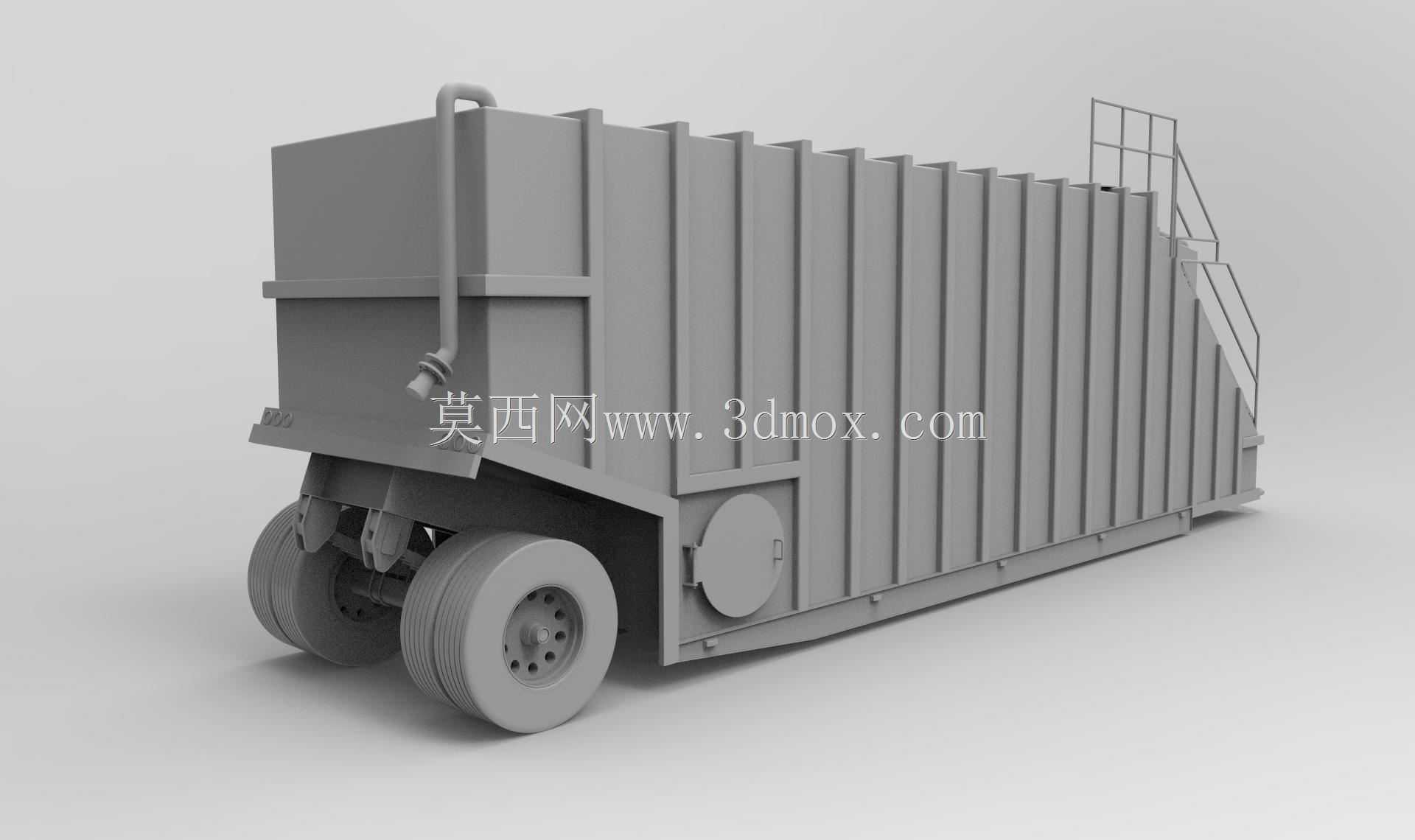

　　从三维建模的结构还原角度来看，该模型完整复现了罐体的波纹板拼接结构、爬梯的踏步与护栏细节、底部阀组的接口布局、支撑鞍座的加强筋结构，所有安装接口的位置尺寸、安装边界都按照实际设备的工程尺寸还原，可直接用于井场布置的三维仿真、压裂作业流程的动画演示，也可作为同类储液设备改型设计的基础参考模型，结构设计人员可在该模型基础上调整容积、增减接口、改动爬梯位置，快速完成不同规格压裂罐的方案设计，减少从零开始建模的重复工作量。在设备选型阶段，该模型也可帮助现场施工人员直观确认设备的摆放空间、管路对接位置、操作通道预留尺寸，提前规划井场的设备布局，避免现场安装时出现空间干涉、管路长度不匹配等问题。
