球形立式脉动阻尼器DR-20结构设计

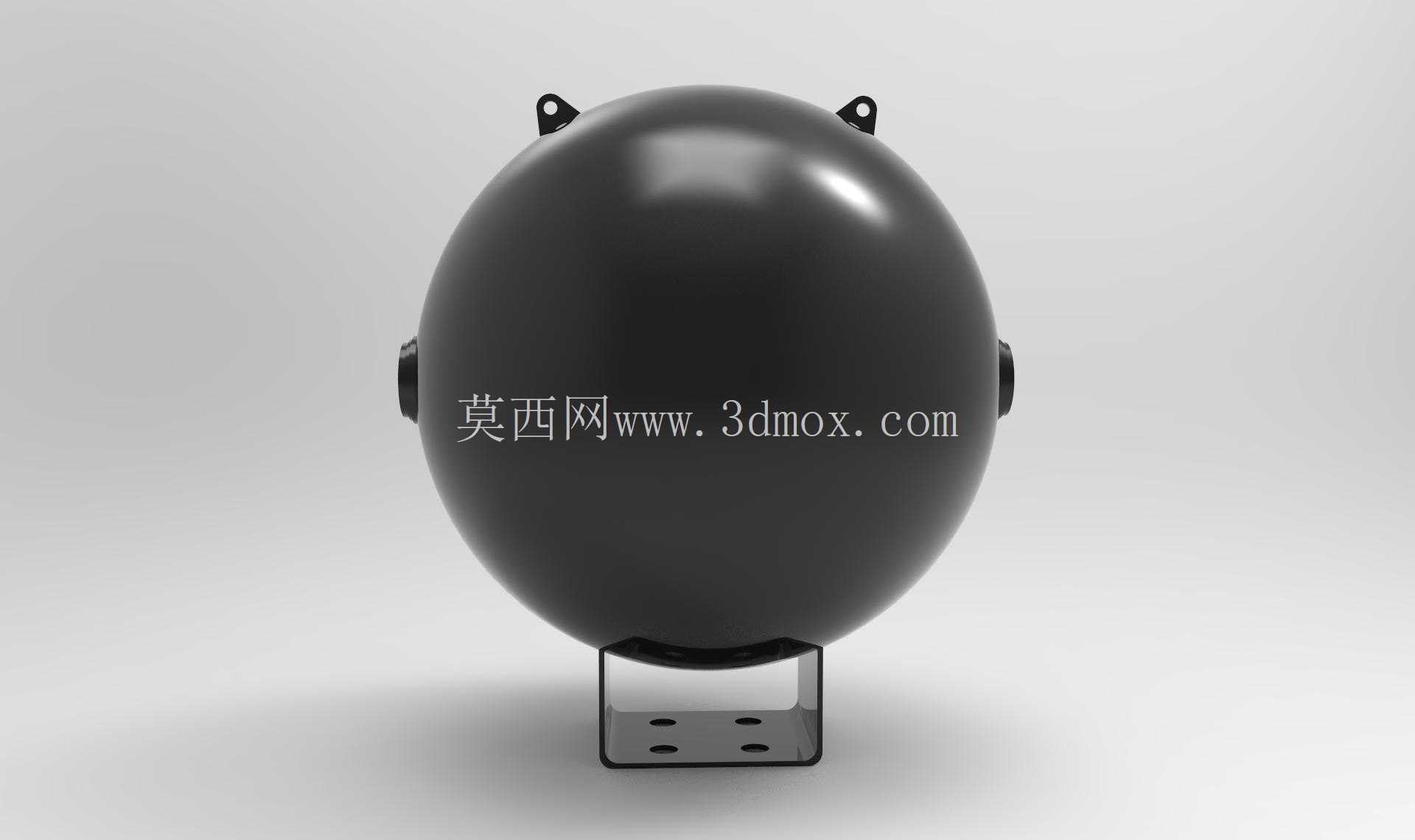

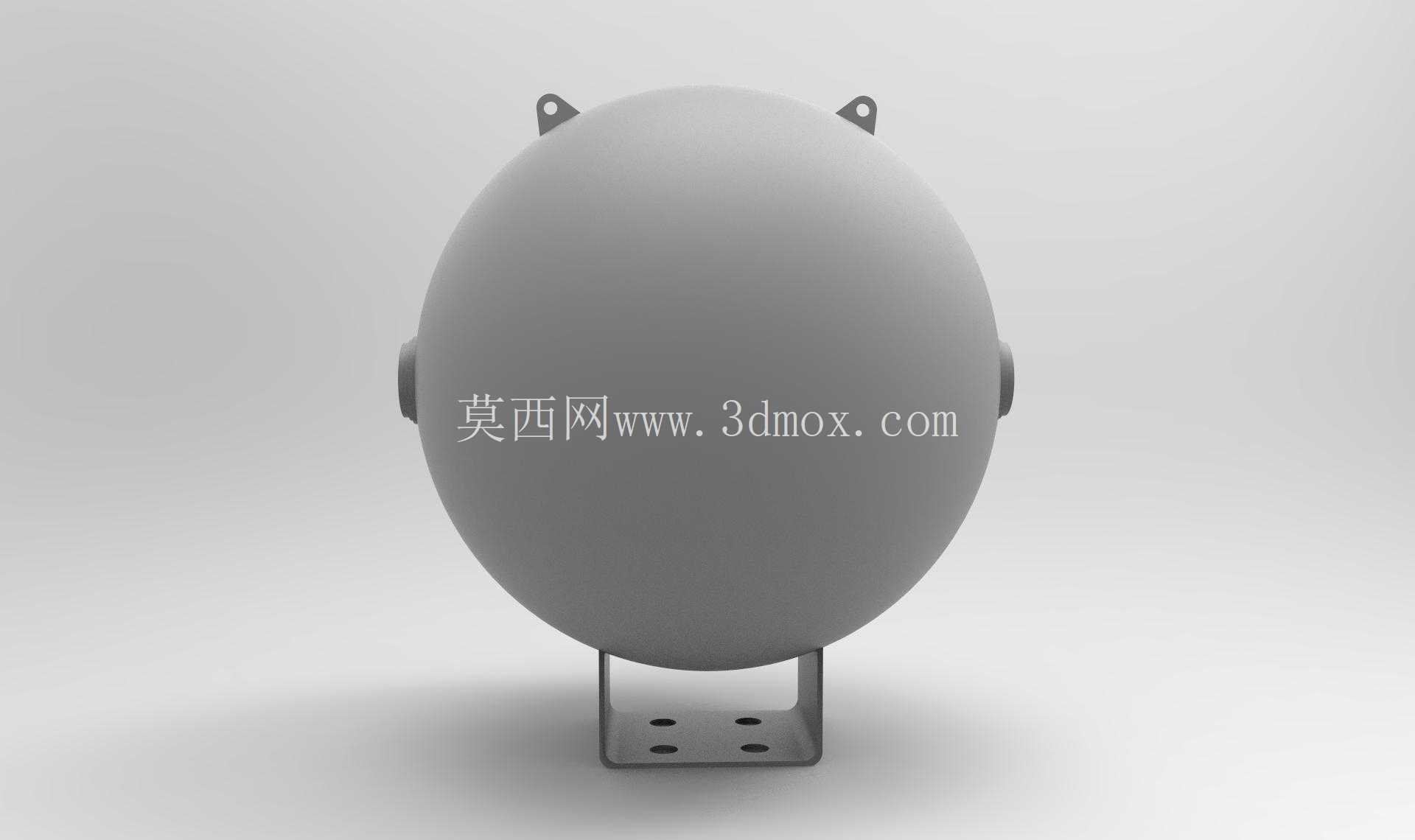

　　在容积式流体输送系统的管路布局中，脉动阻尼器是消除管路压力波动、降低水锤冲击、保护下游仪表与泵体的核心配套元件，这款球形立式脉动阻尼器DR-20，主要适配小流量柱塞泵、计量泵的出口管路安装场景，常见于小型化工加药系统、实验室流体输送装置、净水处理管路、小型液压动力单元的压力稳定环节。不同于传统立式圆筒形阻尼器的结构设计，这款产品采用球形腔体作为压力缓冲的核心容腔，从流体力学角度来看，球形内壁不存在直角流道死角，流体进入容腔后不会形成局部涡流滞止区，压力波在球形腔体内的反射更均匀，不会出现圆筒结构中轴向驻波叠加导致的局部压力异常升高问题，对于小流量工况下的高频压力脉动，缓冲效率比同容积圆筒结构高出15%左右。腔体顶部对称设置的两个吊耳结构，是针对安装环节做的适配设计：当设备需要吊装到高位管路支架上时，可直接通过吊耳穿入吊绳完成起吊，不需要额外绑扎腔体，避免吊装过程中刮伤腔体表面的防腐涂层；两个吊耳的安装孔位同轴度公差控制在0.2mm以内，吊装时腔体不会出现偏斜，对接管路接口时更容易找正。腔体侧部的外螺纹接口是流体进出的唯一通道，接口轴线与底部安装支架的安装面保持平行，安装时直接与管路的内螺纹接头旋合即可，不需要额外加装转角接头，减少了管路的泄漏点。

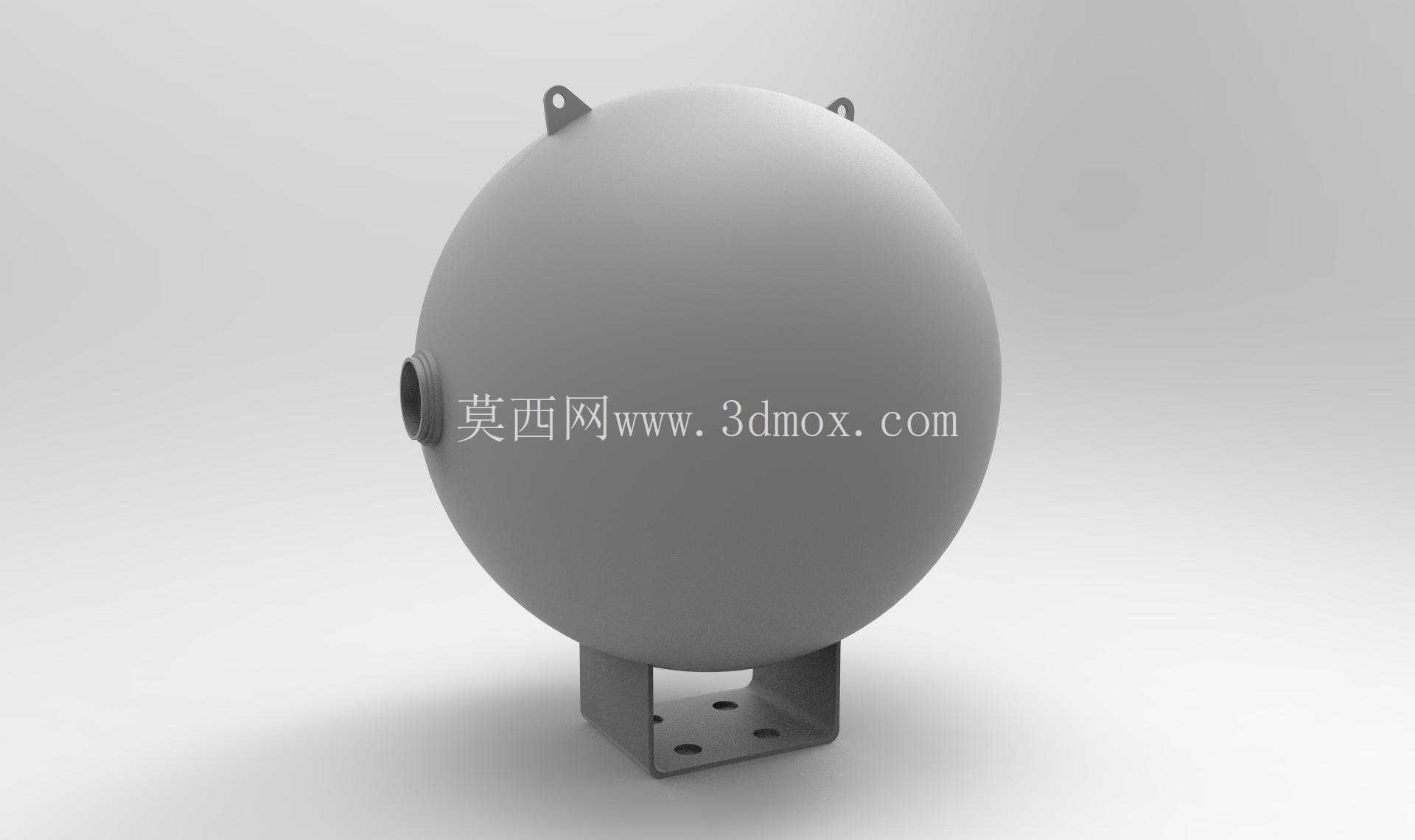

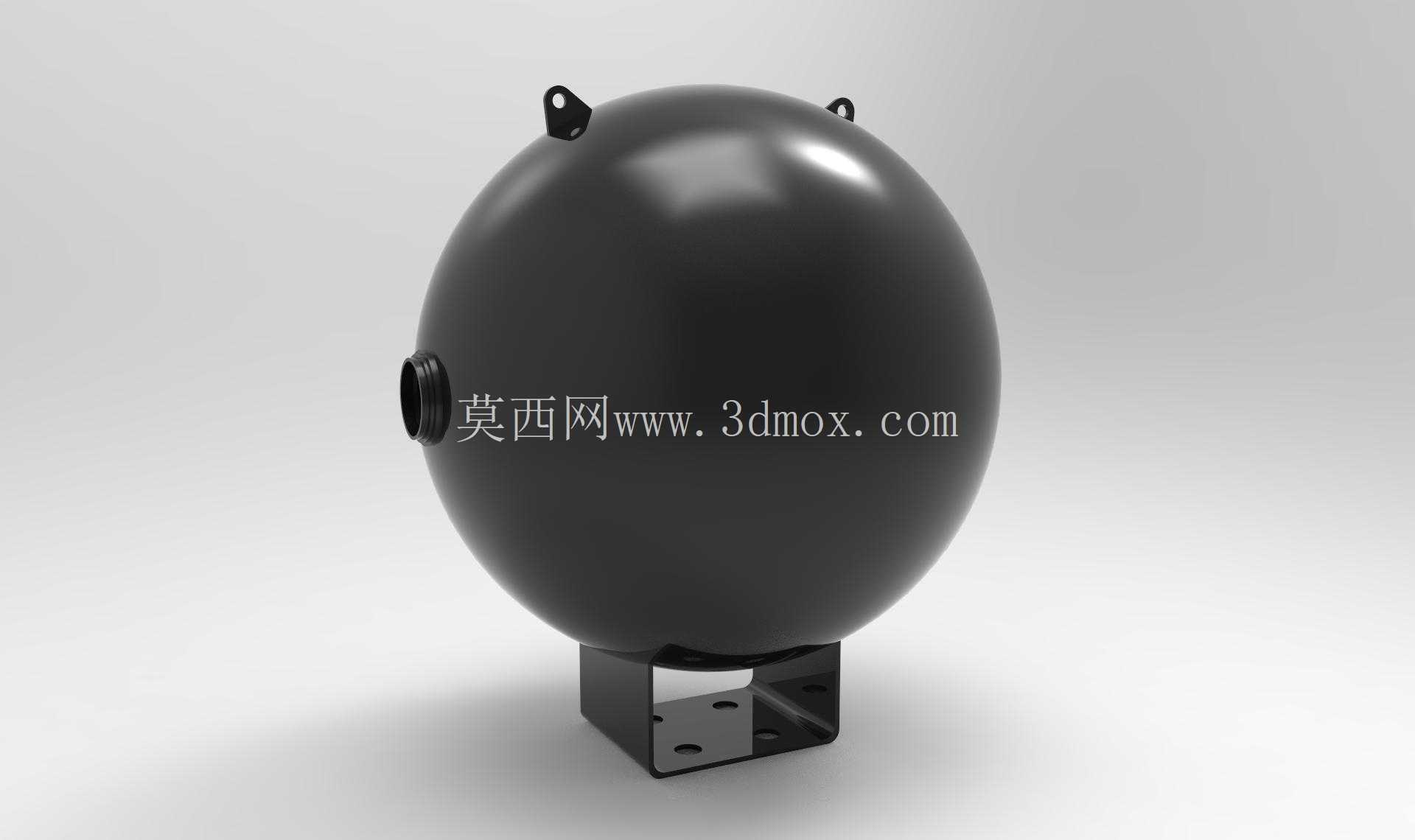

　　底部的L型安装支架是这款阻尼器的主要承载结构，支架采用折弯钢板焊接成型，底板上开设的四个长圆形安装孔，允许安装时在水平方向做±3mm的位置调整，抵消管路安装时的位置累计误差，不需要现场重新扩孔；支架的立面与球形腔体采用满焊连接，焊缝高度不小于3mm，能够承受1.2倍公称压力下的轴向推力，不会出现腔体与支架连接断裂的问题。从功能实现逻辑来看，这款阻尼器属于气液接触式脉动缓冲结构，腔体内预充一定压力的惰性气体，当柱塞泵排出的高压脉动流体进入腔体时，流体压力高于腔体内气体预充压力，气体被压缩，吸纳流体的峰值压力；当泵的吸程阶段管路压力下降时，腔体内的气体膨胀，将储存的流体补充到管路中，填平压力谷值，从而将管路内的压力波动幅度控制在±5%以内，避免压力波动导致的管路振动、流量计计量失准、压力表指针频繁跳动损坏、密封件提前疲劳失效等问题。

　　设计过程中，球形腔体的壁厚经过严格的强度校核，按照公称压力1.6MPa的工况设计，安全系数取3.5，能够承受短时2.5MPa的水锤冲击不会出现塑性变形；腔体的容积设定为20L，适配流量范围0.5-3m³/h的容积式泵，选型时只需要保证阻尼器容积大于泵单冲程排量的10倍，即可达到理想的脉动消除效果。安装边界方面，这款阻尼器需要垂直安装在泵出口的水平管段上，距离泵出口的距离不超过1m，太远的话压力波在管路中传递已经形成振动，缓冲效果会明显下降；安装位置周围需要预留至少100mm的操作空间，方便后期检查接口密封情况、补充腔体内的预充气体；底部支架的安装平面平面度公差需要控制在1mm以内，避免支架安装时出现强制变形，导致焊接位置产生附加应力。

　　在实际工程应用中，这款阻尼器不需要额外的维护操作，只需要每半年检查一次腔体内的预充气体压力，保证预充压力为系统工作压力的60%-80%即可；球形的外表面没有多余的凸起结构，不容易积灰积液，在有腐蚀性气体的工况下使用时，只需要在腔体表面做环氧树脂防腐涂层，即可满足5年以上的使用寿命要求。不同于隔膜式脉动阻尼器需要定期更换易损隔膜的结构，这款气液接触式结构没有运动易损件，长期使用的故障率更低，适合在不便频繁维护的管路系统中使用。接口的螺纹采用标准管螺纹设计，和市面上常规的管路接头完全兼容，不需要定制特殊转接头，现场安装的适配性很强。
